2017 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

6017-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Zatáhněte kryt, abyste odjistili
jazýčky a vyjměte kryt.
Otáčejte částí , abyste zve-
dák uvolnili, a pomalu zvedák
vyjměte.
Buďte opatrní při zacházení se zve-
dákem, protože ten může být v zá-
vislosti na podmínkách horký.
(S. 599)
Pokud část nelze uvolnit, otočte
jí použitím kliky zvedáku.
Vyjmutí zvedáku
1
2A
A

6027-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Zaklínujte kola.
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Výměna kola
1
Poloha kolaUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
Zvedací místo
PA

6037-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

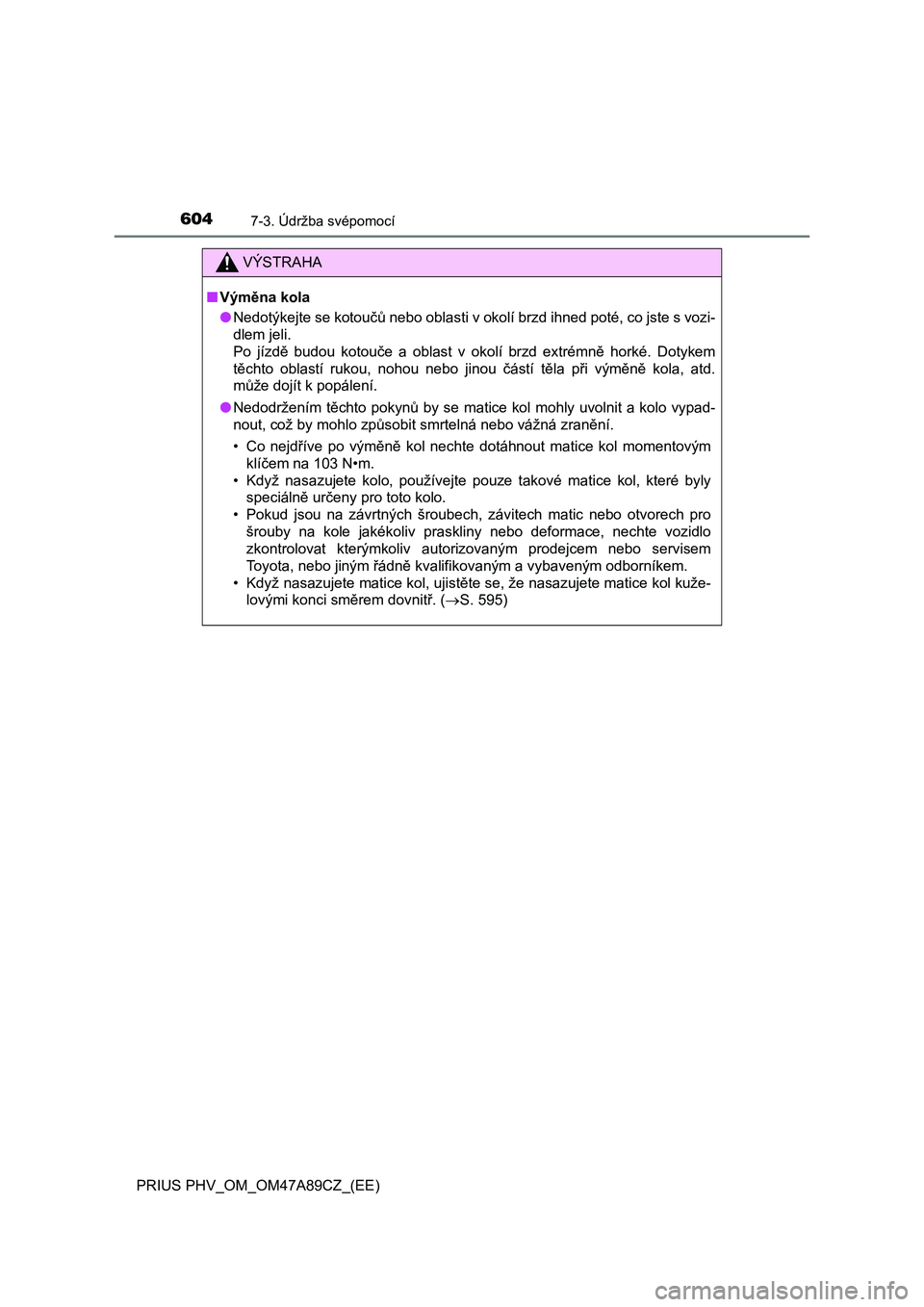

6047-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Výměna kola
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 595)

6057-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Otáčejte maticemi s límcem, až se
límce dotknou kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte zvedák a veškeré nářadí.
Nasazení kola
1
Límec
Disk kolaO
P
Q
R

6067-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
■Zvedací místo
■Uložení zvedáku Značka označující zvedací místo je vyra-
žena na spodní straně vozidla.
Zasuňte zvedák úplně do úložného místa
a otáčejte částí , abyste zvedák zajistili.
A

6077-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
■Certifikace pro zvedák

6087-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
UPOZORNĚNÍ
■Když měníte pneumatiky
Když demontujete nebo montujete kola nebo ventilky a vysílače výstražné-
ho systému tlaku pneumatik, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka, protože ventilky a vysílače výstražného systému tlaku pneuma-
tik mohou být při chybném zacházení poškozeny.
