2017 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

4575-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda
Tabulka režimů a funkcí Systému inteligentního parkovacího
asistenta
Režim asistenceTyp parkováníPřehled funkcíViz strana
Režim rovnoběžné-
ho asistenčního par-
kováníRovnoběžné
parkování
Je poskytováno navádě-
ní pro detekci určeného
parkovacího místa a do-
sažení polohy, ze které
začnete couvat. Asisten-
ce je poskytována od
okamžiku, kdy vozidlo
začne couvat, dokud ne-
dosáhne určeného par-
kovacího místa.
S. 462
Asistenční režim vý-
jezdu při rovnoběž-
ném parkováníVýjezd při
rovnoběžném
parkování
Asistence je zahájena
poté, co bylo vozidlo rov-
noběžně zaparkováno.
Asistence je poskytová-
na pro navádění vozidla
z parkovacího místa do
polohy, ze které může
vozidlo odjet.
S. 469
Režim couvacího
asistenčního parko-
vání
(s funkcí navádění
dopředu)
Couvací par-
kování
Asistence je zahájena
poté, co vozidlo zastaví
před určeným parkova-
cím místem a je poskyto-
vána pro zacouvání na
parkovací místo, včetně
navádění do polohy, ze
které začnete couvat.
S. 474

4585-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
■Funkce Intelligent Clearance Sonar při činnosti Systému inteligentního
parkovacího asistenta
Když je Systém inteligentního parkovacího asistenta v činnosti, pokud systém
detekuje překážku, která by mohla způsobit kolizi, ovládání omezení výkonu
hybridního systému a ovládání brzd funkce Intelligent Clearance Sonar se
uvedou v činnost, nezávisle na tom, zda je funkce Intelligent Clearance Sonar
zapnuta nebo vypnuta. (S. 445)
●Poté, co je funkce Intelligent Clearance Sonar v činnosti, činnost Systému
inteligentního parkovacího asistenta je dočasně zastavena a činnost funkce
Intelligent Clearance Sonar je zobrazena na multiinformačním displeji.
(S. 449)
●Když je činnost Systému inteligentního parkovacího asistenta zastavena
3krát pomocí činnosti funkce Intelligent Clearance Sonar, Systém inteligent-
ního parkovacího asistenta bude zrušen.
●Jakmile bude Systém inteligentního parkovacího asistenta dostupný po čin-
nosti funkce Intelligent Clearance Sonar, na multiinformačním displeji se
zobrazí výzva k přeřazení. Činnost Systém inteligentního parkovacího asis-
tenta může být obnovena přeřazením podle výzvy na multiinformačním dis-
pleji a opětovným stisknutím spínače S-IPA (S. 459).
■Přeřazení při činnosti Systému inteligentního parkovacího asistenta
Pokud systém vyhodnotí, že řidič má v úmyslu jet dopředu nebo dozadu, asi-
stence bude pokračovat, i když řidič přeřadil předtím, než k tomu byl vyzván
systémem. Protože se však ovládání řidičem liší od pokynů poskytovaných
systémem, počet otočných manévrů se může zvýšit.
■Přizpůsobení
Nastavení (např. rozsah detekce překážek) je možné změnit. (Přizpůsobitel-
né funkce: S. 708)

4595-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda
■Přepínání použitím spínače S-IPA
Stiskněte spínač
To vám umožní přepínat funkce
a zrušit nebo znovu zahájit asis-
tenční režimy.
Když je spínač POWER zapnutý, rychlost vozidla je přibližně 30 km/h
nebo nižší, každým stisknutím spínače S-IPA se funkce přepíná ná-
sledovně.
Zvolená funkce je zobrazena v oblasti zobrazení činnosti multiinformač-
ního displeje (S. 460).
*: Do režimu couvacího asistenčního parkování je možné přepnout, když
jsou splněny jeho provozní podmínky (S. 479). Když nejsou provozní
podmínky splněny, přepne se do Vypnuto.
Přepínání asistenčních režimů
IO55PH104
Když je stisknut spínač S-IPA
se zařazenou polohou mimo PKdyž je stisknut spínač S-IPA
se zařazenou polohou v P
Režim couvacího
asistenčního parkování
*
Režim rovnoběžného
asistenčního parkování
Vypnuto
Asistenční režim výjezdu
při rovnoběžném parkování
Vypnuto

4605-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
Obrazovka navádění je zobrazena na multiinformačním displeji.
Indikátor úrovně asistence
Zobrazuje ukazatel úrovně do po-
lohy zastavení vozidla/polohy, ve
které asistence končí.
Zobrazení STOP
Když se rozsvítí, sešlápněte brzdo-
vý pedál a ihned vozidlo zastavte.
Oblast zobraz ení činnosti
Zobrazuje provozní stav systému Systému inteligentního parkovacího asi-
stenta.
Zobrazení pokynů
Postupujte podle instrukcí na displeji a proveďte naznačené čin nosti. Jako
příklad ukazuje obrázek zobrazení, kde je nutné sešlápnout brzd ový pe-
dál, abyste ovládali rychlost vozidla a abyste kontrolovali bez pečnost okolí.
Ikona spínače S-IPA
Zobrazí se, když může být asistenční režim přepnut a systém může být vy-
pnut nebo zapnut použitím spínače S-IPA.
Zobrazení automatick ého ovládání volantu
Zobrazí se, když je prováděno automatické ovládání volantu.
Zobrazení parkovacího asistenta/zobrazení polohy dveří (otevřeny/
zavřeny)
 S. 433
■Indikátor S-IPA uvnitř přístroje (S. 203)
Tento indikátor se zobrazí, když je prováděno automatické ovlád ání volantu
pomocí Systému inteligentního parkovacího asistenta. Poté, co o vládání
skončí, indikátor krátkou dobu bliká a pak zhasne.
■ Vyskakovací zobrazení parkovacího asistenta
Když je Systém inteligentního parkovacího asistenta v činnosti, pokud funkce
parkovacího asistenta detekuje překážku, zobrazení parkovacího asistenta
automaticky vyskočí na obrazovku navádění ( S. 433), nezávisle na tom,
zda je funkce parkovacího asistenta zapnuta nebo vypnuta. ( S. 432)
Obrazovka navádění
1
2
3
4
5
6
7

4615-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda
Asistenční režim bude zrušen nebo zastaven v následujících přípa-
dech.
■Asistence bude zrušena, když
● Ochranná funkce teploty systému je v činnosti
● Dojde k poruše systému
● Systém vyhodnotí, že parkovací prostředí není vhodné pro po-
kračování asistence
Když je asistence zrušena, uchop te pevně volant, sešlápněte brz-
dový pedál a vozidlo zastavte.
Začněte znovu od začátku, proto že systém už bude zrušen. Když
pokračujete v parkování manuálně, ovládejte volant jako normáln ě.
■Asistence bude zastavena, když
● Je ovládán volant
● Rychlost vozidla během asistence přesáhne 7 km/h.
● Funkce Intelligent Clearance Sonar je v činnosti
Když je asistence zastavena, můž e být obnovena, když budete po-
stupovat podle pokynů zo brazených na obrazovce.
■Pokud rychlost vozidla má právě překročit nejvyšší dovolenou rychlost
během asistence
Zrušení nebo zastavení asistenčního režimu
Zazní bzučák a zobrazí se hlášení signali-
zující možnost, že vozidlo může překročit
nejvyšší dovolenou rychlost.
Když se toto hlášení zobrazí, ihned se-
šlápněte brzdový pedál, abyste zpomalili.
Pokud vozidlo pokračuje ve zrychlování,
asistence bude zrušena, když rychlost vo-
zidla překročí určitou rychlost. ( S. 484)

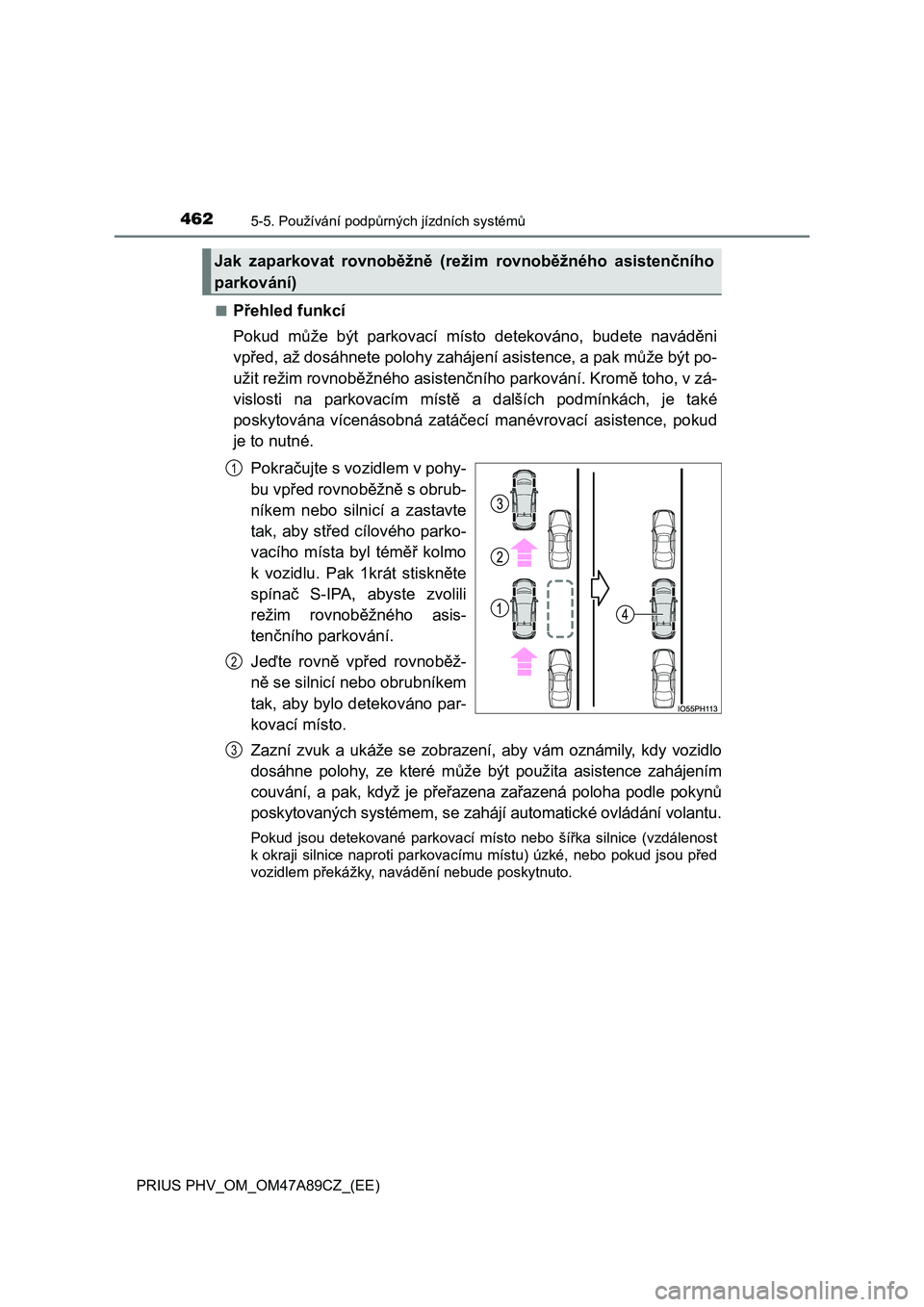

4625-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)■
Přehled funkcí
Pokud může být parkovací místo detekováno, budete naváděni
vpřed, až dosáhnete polohy zahájení asistence, a pak může být po-
užit režim rovnoběžného asistenčního parkování. Kromě toho, v zá-
vislosti na parkovacím místě a dalších podmínkách, je také
poskytována vícenásobná zatáčecí manévrovací asistence, pokud
je to nutné.
Pokračujte s vozidlem v pohy-
bu vpřed rovnoběžně s obrub-
níkem nebo silnicí a zastavte
tak, aby střed cílového parko-
vacího místa byl téměř kolmo
k vozidlu. Pak 1krát stiskněte
spínač S-IPA, abyste zvolili
režim rovnoběžného asis-
tenčního parkování.
Jeďte rovně vpřed rovnoběž-
ně se silnicí nebo obrubníkem
tak, aby bylo detekováno par-
kovací místo.
Zazní zvuk a ukáže se zobrazení, aby vám oznámily, kdy vozidlo
dosáhne polohy, ze které může být použita asistence zahájením
couvání, a pak, když je přeřazena zařazená poloha podle pokynů
poskytovaných systémem, se zahájí automatické ovládání volantu.
Pokud jsou detekované parkovací místo nebo šířka silnice (vzdálenost
k okraji silnice naproti parkovacímu místu) úzké, nebo pokud jsou před
vozidlem překážky, navádění nebude poskytnuto.
Jak zaparkovat rovnoběžně (režim rovnoběžného asistenčního
parkování)
1
2
3

4635-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda
Parkování je dokončeno.
Tím je asistenční režim dokončen. V závislosti na stavu parkovacího
místa, navádění do výchozích míst pro pohyb vpřed a couvání, st ejně
jako automatické ovládání volantu, jsou opakovány, kdykoliv je nutná ví-
cenásobná zatáčecí manévrovací asistence dle kroku od okamžiku ,
kdy vozidlo začne couvat, až do doby, kdy je parkování dokončen o.
■Parkování
Zastavte tak, aby střed cílového parkovacího místa byl téměř kol-
mo k vozidlu. Pak stiskněte 1krát spínač S-IPA a zkontrolujte, zda
se zobrazení na multiinformačním displeji přepnulo na "Parallel
Parking" (Rovnoběžné parkování).
● Při každém stisknutí spínače S-IPA se režim přepne.
( S. 459)
● Když je rychlost vozidla přibližně 30 km/h nebo vyšší, stisknutím
spínače S-IPA se obrazovka nepřepne na zobrazení "Parallel
parking" (Rovnoběžné parkování).
4
3
1

4645-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
Jeďte rovně vpřed rovnoběžně
se silnicí (nebo obrubníkem)
a udržujte mezeru přibližně
1 m od zaparkovaných vozidel.
●Jeďte pomalu.
●Systém zahájí vyhledání
parkovacího místa.
●Když vyhledáváte místo,
můžete ovládat páčku smě-
rových světel (S. 339),
abyste zvolili parkovací
místo vlevo nebo vpravo.
●Když funkci vypínáte, stisk-
něte jednou spínač S-IPA,
abyste funkci vypnuli.
●Když je parkovací místo
detekováno, obrazovka se
přepne.
2
1 m
