2017 TOYOTA PRIUS PLUG-IN HYBRID zrcátka

3
1
9 8
7
6
5
4 2
PRIUS PHV_OM_OM47A89CZ_(EE)
3
3. Přístrojová deska
Kombinovaný přístroj .........190
Výstražné kontrolky
a indikátory ......................199
Hlavní displej .....................207
Multiinformační displej .......215
Head-up displej ..................249
Obrazovka monitoru
energie/spotřeby ..............256
4-1. Informace o klíčích
Klíče ...................................264
4-2. Otevírání, zavírání a zamykání
dveří
Boční dveře........................269
Zadní dveře........................274
Systém bezklíčového
nastupování a startování .. 279
4-3. Seřízení sedadel
Přední sedadla...................296
Zadní sedadla ....................297
Opěrky hlavy ......................2994-4. Seřízení volantu a zrcátek
Volant ................................ 302
Vnitřní zpětné zrcátko ....... 304
Vnější zpětná zrcátka ........ 305
4-5. Otevírání a zavírání oken
Elektricky ovládaná okna .. 307
5-1. Před jízdou
Jízda s vozidlem................ 312
Náklad a zavazadla ........... 324
Tažení přívěsu .................. 326
5-2. Postupy pro jízdu
Spínač POWER
(zapalování) .................... 327
Hybridní převodovka ......... 333
Páčka směrových světel ... 339
Parkovací brzda ................ 340
5-3. Ovládání světel a stěračů
Spínač světlometů............. 341
AHS (Adaptivní systém
dálkových světel) ............ 345
Spínač mlhových světel .... 351
Stěrače a ostřikovače
čelního skla ..................... 352
5-4. Tankování
Otevírání uzávěru palivové
nádrže ............................. 355
3Přístrojová deska
4Ovládání jednotlivých
komponentů
5Jízda

OBSAH4
PRIUS PHV_OM_OM47A89CZ_(EE)5-5. Používání podpůrných
jízdních systémů
Toyota Safety Sense .........359
PCS (Přednárazový
bezpečnostní systém)......368
LDA (Varování před
opuštěním jízdního pruhu
s ovládáním řízení) ..........382
RSA (Asistent dopravních
značek) ............................392
Adaptivní tempomat
s plným rychlostním
rozsahem .........................397
Spínač volby jízdního
režimu ..............................412
Omezovač rychlosti ...........414
BSM (Blind Spot Monitor) .. 417
• Funkce Blind Spot
Monitor ..........................423
• Funkce Rear Crossing
Traffic Alert ....................427
Parkovací asistent .............432
Intelligent Clearance
Sonar ...............................443
S-IPA (Systém
inteligentního parkovacího
asistenta) .........................456
Asistenční jízdní systémy... 491
5-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě .....4986-1. Používání systému klimatizace
a odmlžování
Automatický systém
klimatizace ...................... 504
Dálkově ovládaný systém
klimatizace ...................... 516
Vyhřívání sedadel ............. 520
6-2. Používání osvětlení interiéru
Přehled osvětlení
interiéru ........................... 522
• Přední osvětlení
interiéru ......................... 523
• Přední osobní
lampičky ........................ 523
• Zadní vnitřní lampička ... 524
6-3. Používání úložných prostorů
Přehled úložných
prostorů ........................... 525
• Odkládací schránka ...... 526
• Schránka v konzole ...... 526
• Držáky nápojů ............... 527
• Držáky lahví/
dveřní kapsy ................. 528
• Příruční schránky .......... 529
Vybavení zavazadlového
prostoru ........................... 530
6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru..... 535
• Sluneční clony .............. 535
• Kosmetická zrcátka ....... 535
• Napájecí zásuvky .......... 536
• Bezdrátová nabíječka ... 537
• Háčky na oděvy ............ 543
• Přídržná madla ............. 543
6Vybavení interiéru

14Obrazový rejstřík
PRIUS PHV_OM_OM47A89CZ_(EE)
Obrazový rejstřík
■
Exteriér
Boční dveře . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 269
Zamykání/odemykání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 269
Otevírání/zavírání bočních oken . . . . . . . . . . . . . . . . . . . . . . . S. 307
Zamykání/odemykání použitím mechanického klíče . . . . . . . . S. 678
Výstražné kontrolky/výstražná hlášení . . . . . . . . . . . . . . S. 644, 650
Zadní dveře . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 274
Otevírání zvenku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 274
Výstražné kontrolky/výstražná hlášení . . . . . . . . . . . . . . S. 644, 650
Vnější zpětná zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 305
Seřízení úhlu zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 305
Sklopení zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 305
Odmlžování zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 5091
2
3

21Obrazový rejstřík
PRIUS PHV_OM_OM47A89CZ_(EE)Vnitřní zpětné zrcátko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 304
Sluneční clony
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Kosmetická zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Vnitřní lampičky
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523, 524
Osobní lampičky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523
1
2
3
4
*1: NIKDY nepoužívejte dětskou sedač-
ku orientovanou dozadu na sedadle
chráněném AKTIVNÍM AIRBAGEM
umístěným před ní, může dojít
k USMRCENÍ nebo VÁŽNÉMU
ZRANĚNÍ DÍTĚTE. (S. 60)
*2: Obrázek ukazuje umístění vpředu, ale nachází se také vzadu.

27Obrazový rejstřík
PRIUS PHV_OM_OM47A89CZ_(EE)Vnitřní zpětné zrcátko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 304
Sluneční clony
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Kosmetická zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 535
Vnitřní lampičky
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523, 524
Osobní lampičky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523
1
2
3
4
*1: NIKDY nepoužívejte dětskou sedač-
ku orientovanou dozadu na sedadle
chráněném AKTIVNÍM AIRBAGEM
umístěným před ní, může dojít
k USMRCENÍ nebo VÁŽNÉMU
ZRANĚNÍ DÍTĚTE. (S. 60)
*2: Obrázek ukazuje umístění vpředu, ale nachází se také vzadu.

2053. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Multiinformační disple j (zobrazení symbolů*)
*: Tyto symboly se zobrazí spolu s hlášením. Zde uvedené symboly jsou pou-
ze příklad, a podle obsahu multiinformačního displeje se mohou zobrazovat
odlišné symboly.
■ Indikátory BSM (Blind Spot Monitor) na vnějších zpětných zrcátkách
(je-li ve výbavě) ( S. 417)
• Když je funkce BSM zapnuta na obrazovce na multiinformačním
displeji, spínač POWER je zapnut do režimu ZAPNUTO.
Pokud systém funguje správně, indikátory BSM na vnějších zpětný ch zrcát-
kách po několika sekundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsví tí nebo
nezhasnou, systém může mít poruchu.
Pokud se tak stane, nechte vozidlo zkontrolovat kterýmkoliv aut orizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
Zobrazení symboluStrany
Systém bezklíčového nastupování a startování S. 327
Systém Brake Override/Drive-Start Control/
Intelligent Clearance Sonar (je-li ve výbavě) S. 646
Systém LDA (Varování před opuštěním jízdní-
ho pruhu s ovládáním řízení)
S. 646
S. 646
● Indikátory se zobrazují také na vnějších
zpětných zrcátkách.
● Pro ověření činnosti se indikátory BSM
na vnějších zpětných zrcátkách rozsvítí
v následujících situacích:
• Když je spínač POWER v režimu ZA-
PNUTO, funkce BSM je zapnuta na
obrazovce na multiinformačním
displeji,

263
4
Ovládání jednotlivých
komponentů
PRIUS PHV_OM_OM47A89CZ_(EE)4-1. Informace o klíčích
Klíče ................................... 264
4-2. Otevírání, zavírání
a zamykání dveří
Boční dveře........................ 269
Zadní dveře........................ 274
Systém bezklíčového
nastupování a startování ...279
4-3. Seřízení sedadel
Přední sedadla................... 296
Zadní sedadla .................... 297
Opěrky hlavy ...................... 299
4-4. Seřízení volantu a zrcátek
Volant................................. 302
Vnitřní zpětné zrcátko ........ 304
Vnější zpětná zrcátka ........ 305
4-5. Otevírání a zavírání oken
Elektricky ovládaná okna ... 307

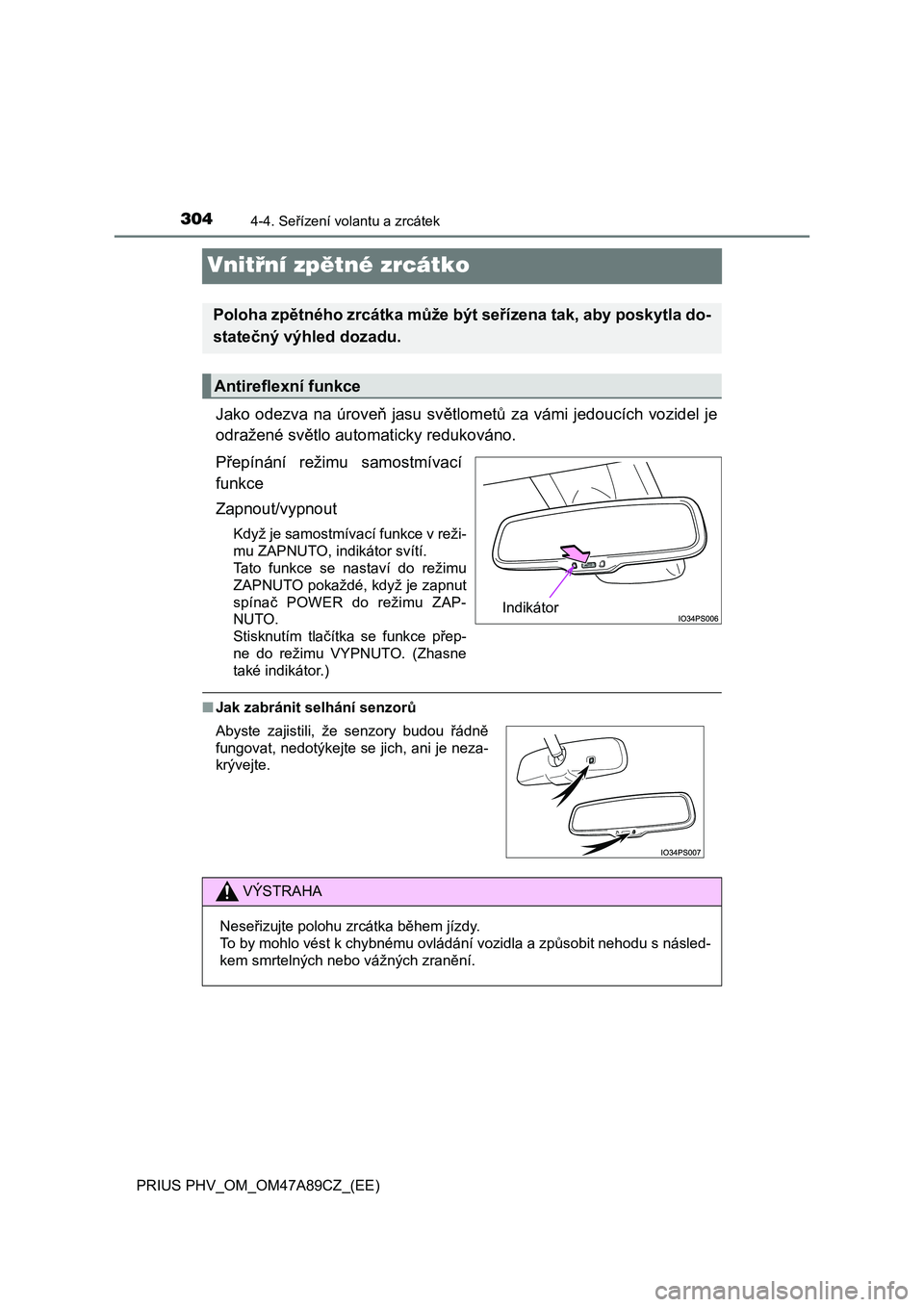

3044-4. Seřízení volantu a zrcátek
PRIUS PHV_OM_OM47A89CZ_(EE)
Vnitřní zpětné zrcátko
Jako odezva na úroveň jasu světlometů za vámi jedoucích vozidel je
odražené světlo automaticky redukováno.
Přepínání režimu samostmívací
funkce
Zapnout/vypnout
Když je samostmívací funkce v reži-
mu ZAPNUTO, indikátor svítí.
Tato funkce se nastaví do režimu
ZAPNUTO pokaždé, když je zapnut
spínač POWER do režimu ZAP-
NUTO.
Stisknutím tlačítka se funkce přep-
ne do režimu VYPNUTO. (Zhasne
také indikátor.)
■Jak zabránit selhání senzorů
Poloha zpětného zrcátka může být seřízena tak, aby poskytla do-
statečný výhled dozadu.
Antireflexní funkce
Indikátor
Abyste zajistili, že senzory budou řádně
fungovat, nedotýkejte se jich, ani je neza-
krývejte.
VÝSTRAHA
Neseřizujte polohu zrcátka během jízdy.
To by mohlo vést k chybnému ovládání vozidla a způsobit nehodu s násled-
kem smrtelných nebo vážných zranění.
