2017 TOYOTA C_HR HYBRID Návod na použitie (in Slovakian)

6338-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
Vozidlá s kompaktným rezervným kolesom
Umiestnenie rezervného kolesa, zdviháku a náradia
Ťažné oko
Kľúč na matice kolies
ZdvihákKľuka zdviháku
Rezervné koleso1
2
3
4
5

6348-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
Vozidlá s plnohodnotným rezervným kolesom
Kľúč na matice kolies
Ťažné oko
ZdvihákRezervné koleso
Kľuka zdviháku1
2
3
4
5

6358-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie. (S. 638)
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte hybridný systém a ani
nepopodchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

6368-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
Odstráňte podlahovú dosku. (S. 498)
Vyberte zdvihák von.
Odstráňte podlahovú dosku. (S. 498)
Odstráňte vložku.
Povoľte stredový držiak, ktorý
zaisťuje rezervné koleso.
Vybratie zdviháku
1
2
Vybratie rezervného kolesa
1
2
3
VÝSTRAHA
■Keď ukladáte rezervné koleso
Dajte pozor, aby ste si neprivreli prsty alebo iné časti tela medzi rezervné
koleso a karosériu vozidla.

6378-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
Zaklinujte kolesá.
U vozidiel s 16palcovými kole-
sami odstráňte každý úchyt
ozdobného krytu kolesa po ob-
vode rukou.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

6388-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
Otáčajte časť zdviháku ru-
kou, až sa stred časti zdviháku
s drážkou dotkne stredu zdví-
hacieho miesta.
Zmontujte kľučku zdviháku a kľúč
na matice kolies - viď obrázok.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
4A
5
6
7

6398-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Okrem vozidiel s 16palcovými kolesami: Nepokúšajte sa vybrať ozdob-
ný kryt kolesa rukou. Dávajte pozor pri manipulácii s krytom, aby ste za-
bránili nečakanému zraneniu.
• Vozidlá so 16palcovými kolesami: Ak uchopíte pri držaní kolesa ozdob-
ný kryt, ten sa môže náhle oddeliť a koleso môžete pustiť. (S. 557)
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa,
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
• Nenasadzujte silno poškodený ozdobný kryt kolesa, pretože by mohol
počas jazdy z kolesa vypadnúť.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, uistite sa, že ich nasadzujte kužeľovými
koncami smerom dovnútra. (S. 556)

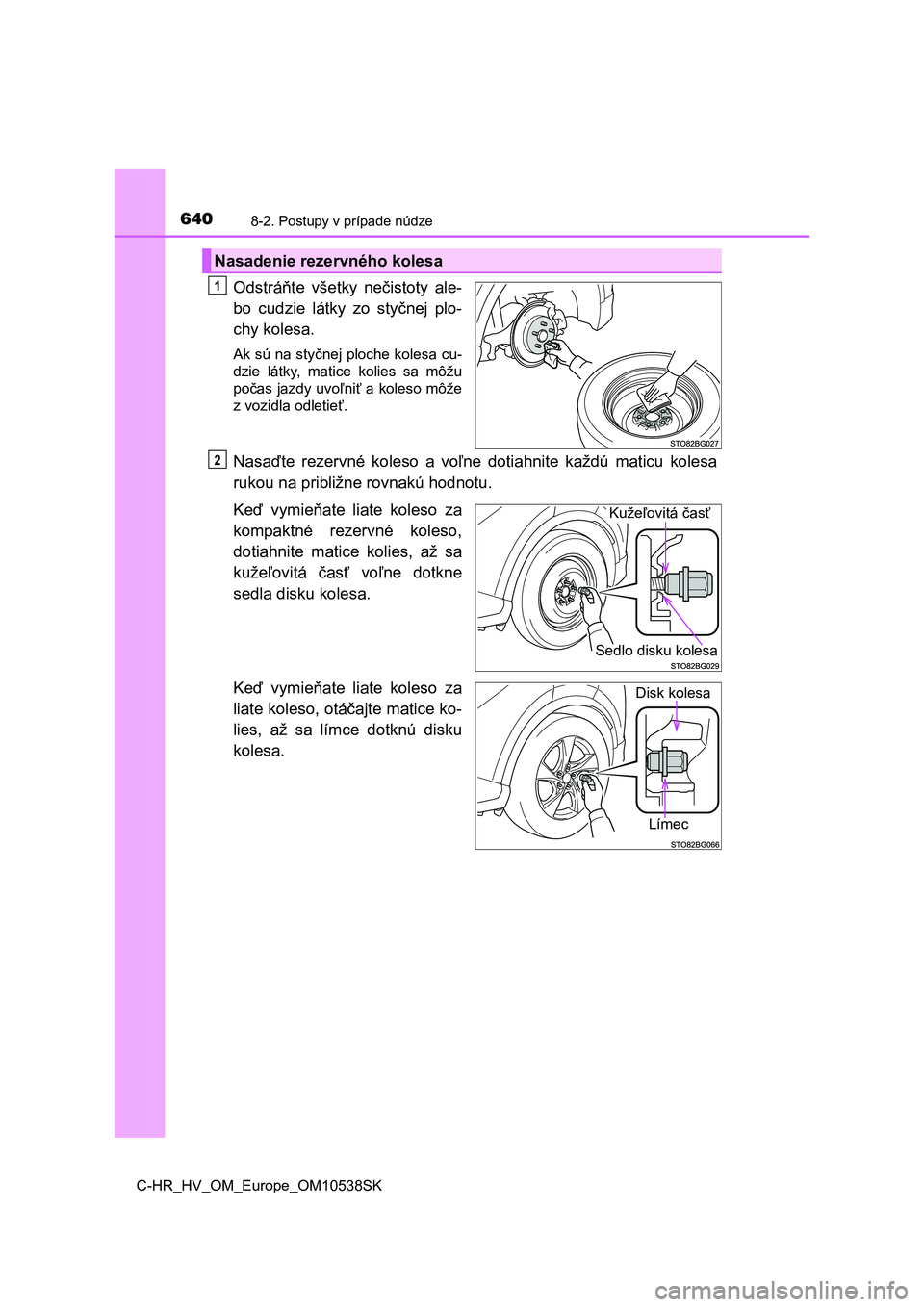

6408-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte rezervné koleso a voľne dotiahnite každú maticu kolesa
rukou na približne rovnakú hodnotu.
Keď vymieňate liate koleso za
kompaktné rezervné koleso,
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku kolesa
Límec
Disk kolesa
