2017 TOYOTA C_HR HYBRID Návod na použitie (in Slovakian)

891-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
■Regeneračné brzdenie
V nasledujúcich situáciách sa kinetická energia konvertuje na elektrickú ener-
giu a môže byť dosiahnutá spomaľujúca sila spolu s dobíjaním hybridného
(trakčného) akumulátora.
●<0033004f005c00510052005900ea00030053004800470069004f0003004d00480003005800590052011000510048005100ea000f0003004e004801070003004c0047004800570048000300560003005500440047004c004400460052005800030053006900
4e00520058000300590003002700030044004f004800450052[ B.
●Brzdový pedál je zošliapnutý, keď idete s radiacou pákou v D alebo B.
■Indikátor EV
■Podmienky, pri ktorých sa benzínový motor nemusí vypnúť
Benzínový motor sa štartuje a vypína automaticky. Nemusí sa však automa-
ticky vypnúť za nasledujúcich podmienok
*:
●Pri zahrievaní benzínového motora
●Pri dobíjaní hybridného (trakčného) akumulátora
●Keď je teplota hybridného (trakčného) akumulátora nízka alebo vysoká
●Keď je zapnuté prídavné kúrenie
*: V závislosti na okolnostiach sa benzínový motor nemusí automaticky vyp-
núť v iných situáciách, ako sú hore uvedené. Indikátor EV sa rozsvieti, keď vozidlo ide
použitím iba elektrického (trakčného) mo-
tora alebo je benzínový motor vypnutý.

901-3. Hybridný systém

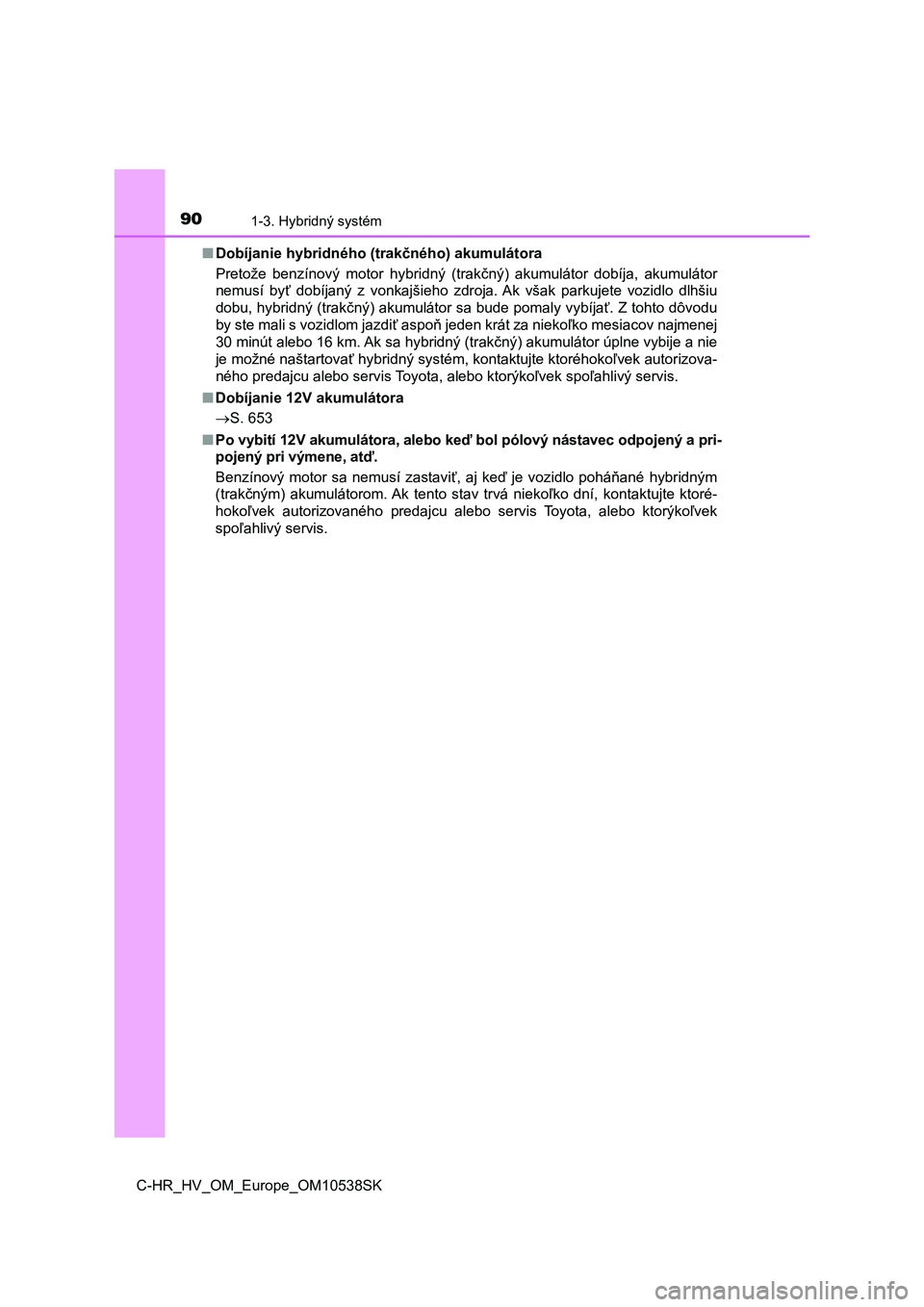

C-HR_HV_OM_Europe_OM10538SK■Dobíjanie hybridného (trakčného) akumulátora
Pretože benzínový motor hybridný (trakčný) akumulátor dobíja, akumulátor
nemusí byť dobíjaný z vonkajšieho zdroja. Ak však parkujete vozidlo dlhšiu
dobu, hybridný (trakčný) akumulátor sa bude pomaly vybíjať. Z tohto dôvodu
by ste mali s vozidlom jazdiť aspoň jeden krát za niekoľko mesiacov najmenej
30 minút alebo 16 km. Ak sa hybridný (trakčný) akumulátor úplne vybije a nie
je možné naštartovať hybridný systém, kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
■Dobíjanie 12V akumulátora
S. 653
■Po vybití 12V akumulátora, alebo keď bol pólový nástavec odpojený a pri-
pojený pri výmene, atď.
Benzínový motor sa nemusí zastaviť, aj keď je vozidlo poháňané hybridným
(trakčným) akumulátorom. Ak tento stav trvá niekoľko dní, kontaktujte ktoré-
hokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek
spoľahlivý servis.

911-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK■Zvuky a vibrácie špecifické pre hybridné vozidlo
Nemusí byť počuť žiadny zvuk motora alebo vibrácie, aj keď je vozidlo schop-
né sa pohybovať, keď svieti indikátor "READY". Keď parkujete, z bezpečnost-
ných dôvodov zabrzdite parkovaciu brzdu a uistite sa, že ste presunuli
radiacu páku do P.
Môžu sa objaviť nasledujúce zvuky alebo vibrácie, keď je hybridný systém
v činnosti, a nie je to porucha:
●<003d00590058004e005c00030048004f0048004e00570055004c0046004e0070004b0052000300500052005700520055004400030050007b00e5005800030045005c012200030053005200fe005801220003005d0003005000520057005200550052005900
70004b0052000300530055004c004800560057005200550058[.
●Zvuky môžu byť počuť z hybridného (trakčného) akumulátora, keď hybridný
systém štartuje alebo sa vypína.
●Keď sa hybridný systém štartuje alebo vypína, z hybridného (trakčného)
akumulátora za zadnými sedadlami sa ozývajú zvuky činnosti relé, napr.
cvakanie alebo slabé klapanie.
●Z hybridného systému môžu byť počuť zvuky, keď sú otvorené zadné dvere.
●Z prevodovky môžu byť počuť zvuky, keď je štartovaný alebo vypínaný ben-
zínový motor, keď idete nízkou rýchlosťou, alebo pri voľnobehu.
●Zvuky benzínového motora môžu byť počuť pri prudkom zrýchlení.
●Môžu byť počuť zvuky z dôvodu regeneračného brzdenia, keď je zošliapnu-
tý brzdový pedál alebo je uvoľnený plynový pedál.
●<0030007b00e5004800570048000300530052004600740057004c012200030059004c0045005500690046004c0048000f0003004e004801070003004500480051005d007400510052005900ea000300500052005700520055000300e3005700440055005700
58004d004800030044004f0048004500520003005600440003[vypína.
●Môžete počuť zvuky chladiaceho ventilátora vychádzajúce z otvoru prívodu
vzduchu. (S. 93)
■Údržba, opravy, recyklácia a likvidácia
Pre informácie týkajúce sa údržby, opráv, recyklácie a likvidácie kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis. Nelikvidujte vozidlo sami.

921-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK
Pokyny pre hybridný systém
Tento obrázok slúži ako príklad pre vysvetlenie a môže sa líšiť od sku-
točnosti.
Pri zaobchádzaní s hybridným systémom buďte opatrní, pretože
to je vysokonapäťový systém (cca 600 V max.), a tiež obsahuje
súčasti, ktoré sa extrémne zahrievajú, keď je hybridný systém
v činnosti. Riaďte sa pokynmi na výstražných štítkoch pripevne-
ných na vozidle.
Výstražný štítok
Servisná zásuvka
Hybridný (trakčný) akumulátor
Vysokonapäťové káble
(oranžové)Elektrický (trakčný) motor
Riadiaca jednotka pohonu
Kompresor klimatizácie1
2
3
4
5
6
7

931-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
Pod pravou stranou zadného se-
dadla je z dôvodu chladenia hyb-
ridného (trakčného) akumulátora
umiestnený vetrací otvor prívodu
vzduchu. Ak je tento otvor zablo-
kovaný, hybridný (trakčný) aku-
mulátor sa môže prehriať, a to
povedie ku zníženiu výkonu hyb-
ridného (trakčného) akumulátora.
Systém núdzového vypnutia vypne vysokonapäťový prúd a zastaví pa-
livové čerpadlo, aby minimalizoval nebezpečenstvo úrazu elektrickým
prúdom a úniku paliva, ak je detekovaná určitá úroveň nárazu pomo-
cou senzora nárazu. Ak je systém núdzového vypnutia aktivovaný,
vaše vozidlo nie je možné znova naštartovať. Pre opätovné naštarto-
vanie hybridného systému, kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
Keď dôjde k poruche hybridného systému alebo je vykonané nesprávne
ovládanie, automaticky sa zobrazí hlásenie.
Ak sa na multiinformačnom disp-
leji zobrazí výstražné hlásenie,
prečítajte si hlásenie a postupujte
podľa pokynov.
Vetrací otvor prívodu vzduchu hybridného (trakčného)
akumulátora
Systém núdzového vypnutia
Výstražné hlásenie hybridného systému

941-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK
■Keď sa rozsvieti výstražná kontrolka, zobrazí výstražné hlásenie, alebo
je odpojený 12V akumulátor
Hybridný systém nemusí ísť naštartovať. V tom prípade skúste systém naštar-
tovať znova. Ak sa nerozsvieti indikátor "READY", kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý ser-
vis.
■Keď dojde palivo
Keď vozidlu dojde palivo a hybridný systém nie je možné naštartovať, natan-
kujte do vozidla aspoň toľko paliva, aby zhasla výstražná kontrolka nízkej hla-
diny paliva (S. 598). Ak má vozidlo iba malé množstvo paliva, hybridný
systém nemusí ísť naštartovať. (Štandardné množstvo paliva je cca 7,5 litra,
keď je vozidlo na rovnom povrchu. Táto hodnota sa môže líšiť, keď vozidlo
stojí vo svahu. Pridajte ďalšie palivo, keď je vozidlo naklonené.)
■Elektromagnetické vlny
●Vysokonapäťové diely a káble hybridných vozidiel sú elektromagneticky od-
tienené a preto vysielajú približne rovnaké množstvo elektromagnetických
vĺn ako bežné motorové vozidlá alebo domáce elektronické spotrebiče.
●Vaše vozidlo môže spôsobovať rušenie zvuku u niektorých rádiových sú-
častí iných výrobcov.
■Hybridný (trakčný) akumulátor
Hybridný (trakčný) akumulátor má obmedzenú prevádzkovú životnosť. Doba
životnosti hybridného (trakčného) akumulátora sa mení podľa štýlu jazdy
a jazdných podmienok.
■Prehlásenie o zhode
Tento model vyhovuje emisiám vodíku podľa smernice EHK 100 (Bezpečnosť
batériových elektrických vozidiel).

951-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
VÝSTRAHA
■Pokyny pre vysokonapäťové súčasti
Toto vozidlo je vybavené vysokonapäťovými systémami jednosmerného
a striedavého prúdu, ako aj 12V systémom. Jednosmerné i striedavé vyso-
ké napätie je veľmi nebezpečné a môže spôsobiť vážne popálenia a elek-
trický šok, a to môže spôsobiť smrť alebo vážne zranenia.
●Nikdy sa nedotýkajte, nerozoberajte, neodstraňujte alebo nevymieňajte
vysokonapäťové súčasti, káble alebo ich konektory.
●Hybridný systém bude po naštartovaní horúci, pretože systém používa vy-
soké napätie. Dávajte pozor na vysoké napätie a aj na vysokú teplotu
a vždy sa riaďte pokynmi na výstražných štítkoch pripevnených na vozidle.
●Nikdy neskúšajte otvárať otvor pre ser-
visnú zásuvku umiestnený na spodku
pravej strany zadného sedadla. Servis-
ná zásuvka sa používa iba pri oprave
vozidla a je vystavená vysokému napä-
tiu.

961-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK
VÝSTRAHA
■Výstrahy pri nehode na ceste
Dodržujte nasledujúce pokyny, aby ste znížili nebezpečenstvo usmrtenia
alebo vážneho zranenia:
●Zájdite s vozidlom mimo cestu, zabrzdite parkovaciu brzdu, presuňte ra-
diacu páku do P a vypnite hybridný systém.
●Nedotýkajte sa vysokonapäťových súčastí, káblov a konektorov.
●Ak sú vo vnútri alebo mimo vozidlo odkryté nejaké káble, môže dôjsť k za-
siahnutiu elektrickým prúdom. Nikdy sa nedotýkajte odkrytých elektrických
drôtov.
●Ak sa objaví únik kvapaliny, nedotýkajte sa tejto kvapaliny, pretože to
môže byť silný alkalický elektrolyt z hybridného (trakčného) akumulátora.
Ak sa elektrolyt dostane do kontaktu s pokožkou alebo do očí, vymyte ho
veľkým množstvom vody, alebo, ak je to možné, roztokom kyseliny bóro-
vej. Ihneď vyhľadajte lekársku pomoc.
●Ak sa v hybridnom vozidle vyskytne požiar, opustite čo najskôr vozidlo. Ni-
kdy nepoužívajte hasiaci prístroj, ktorý nie je určený pre hasenie elektric-
kých zariadení. Použitie aj malého množstva vody môže byť nebezpečné.
●Ak je nutné vaše vozidlo odtiahnuť, vykonajte to so zdvihnutými kolesami.
Ak sú kolesá pripojené k elektrickému (trakčnému) motoru na vozovke pri
ťahaní, elektromotor môže pokračovať vo vytváraní elektrického prúdu. To
by mohlo spôsobiť požiar. (S. 588)
●Opatrne skontrolujte povrch pod vozidlom. Ak zistíte únik kvapaliny na
zem, môže byť poškodený palivový systém. Čo najskôr opustite vozidlo.
