Page 329 of 476
3297-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM99Q24DK

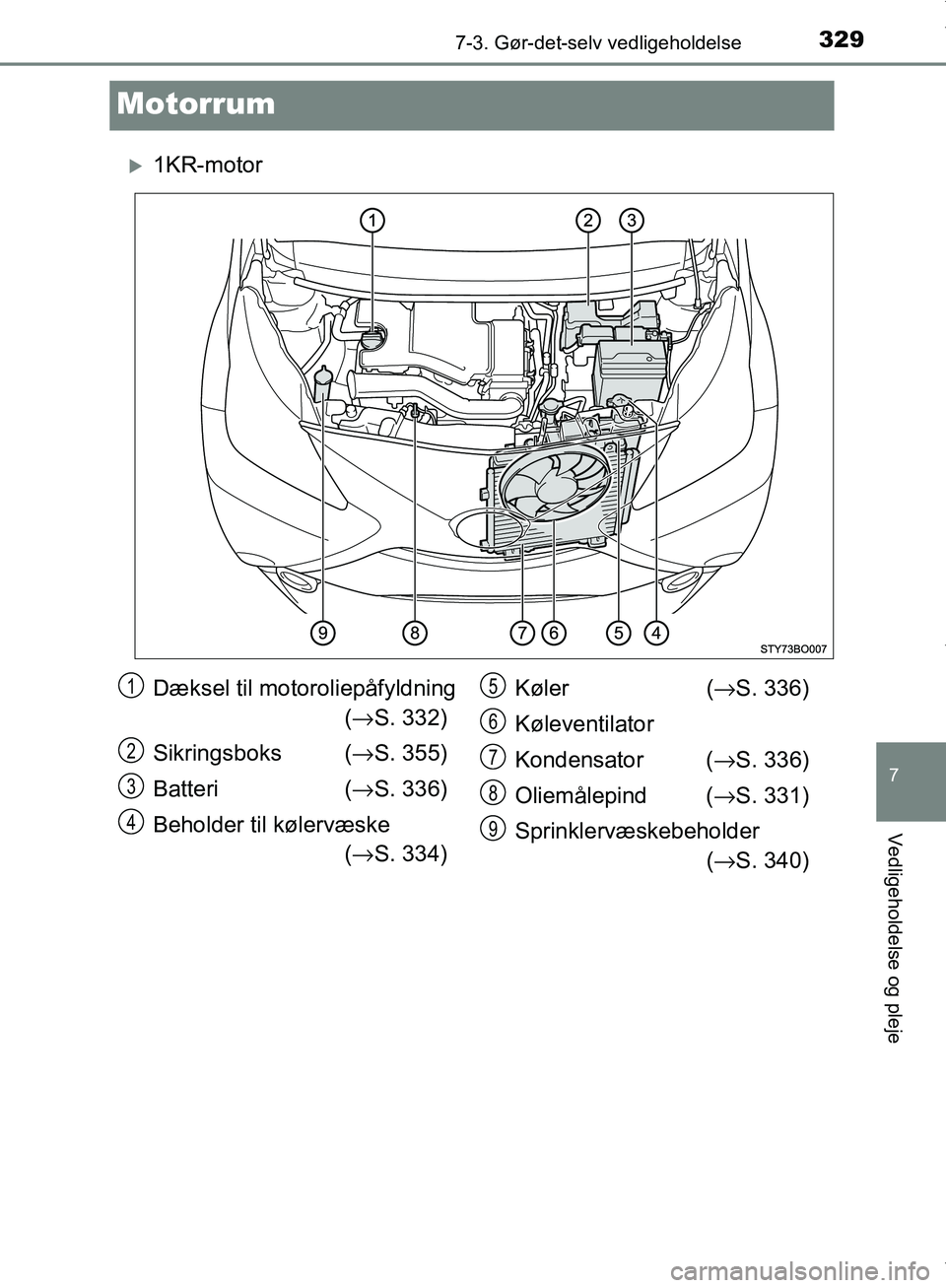

Motorrum
1KR-motor
Dæksel til motoroliepåfyldning(→ S. 332)
Sikringsboks (→ S. 355)
Batteri (→ S. 336)
Beholder til kølervæske (→ S. 334) Køler
(→ S. 336)
Køleventilator
Kondensator ( →S. 336)
Oliemålepind ( →S. 331)
Sprinklervæskebeholder (→ S. 340)1
2
3
4
5
6
7
8
9
OM99Q24DK.book Page 329 Tuesday, May 2, 2017 5:05 PM
Page 330 of 476
3307-3. Gør-det-selv vedligeholdelse
OM99Q24DK

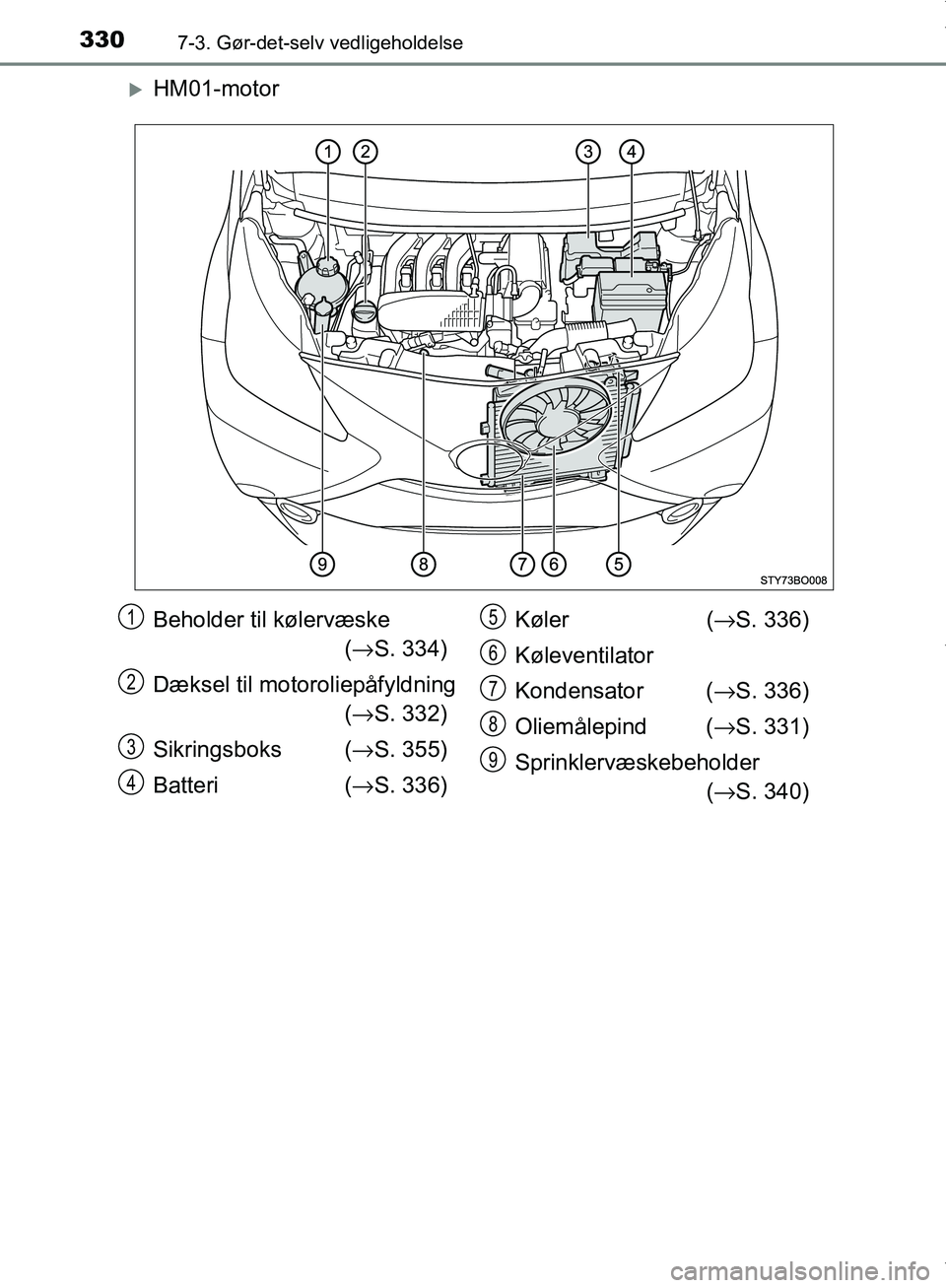

HM01-motor
Beholder til kølervæske (→ S. 334)
Dæksel til motoroliepåfyldning (→ S. 332)
Sikringsboks (→ S. 355)
Batteri (→ S. 336) Køler
(→ S. 336)
Køleventilator
Kondensator ( →S. 336)
Oliemålepind ( →S. 331)
Sprinklervæskebeholder (→ S. 340)1
2
3
4
5
6
7
8
9
OM99Q24DK.book Page 330 Tuesday, May 2, 2017 5:05 PM
Page 331 of 476
3317-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM99Q24DK

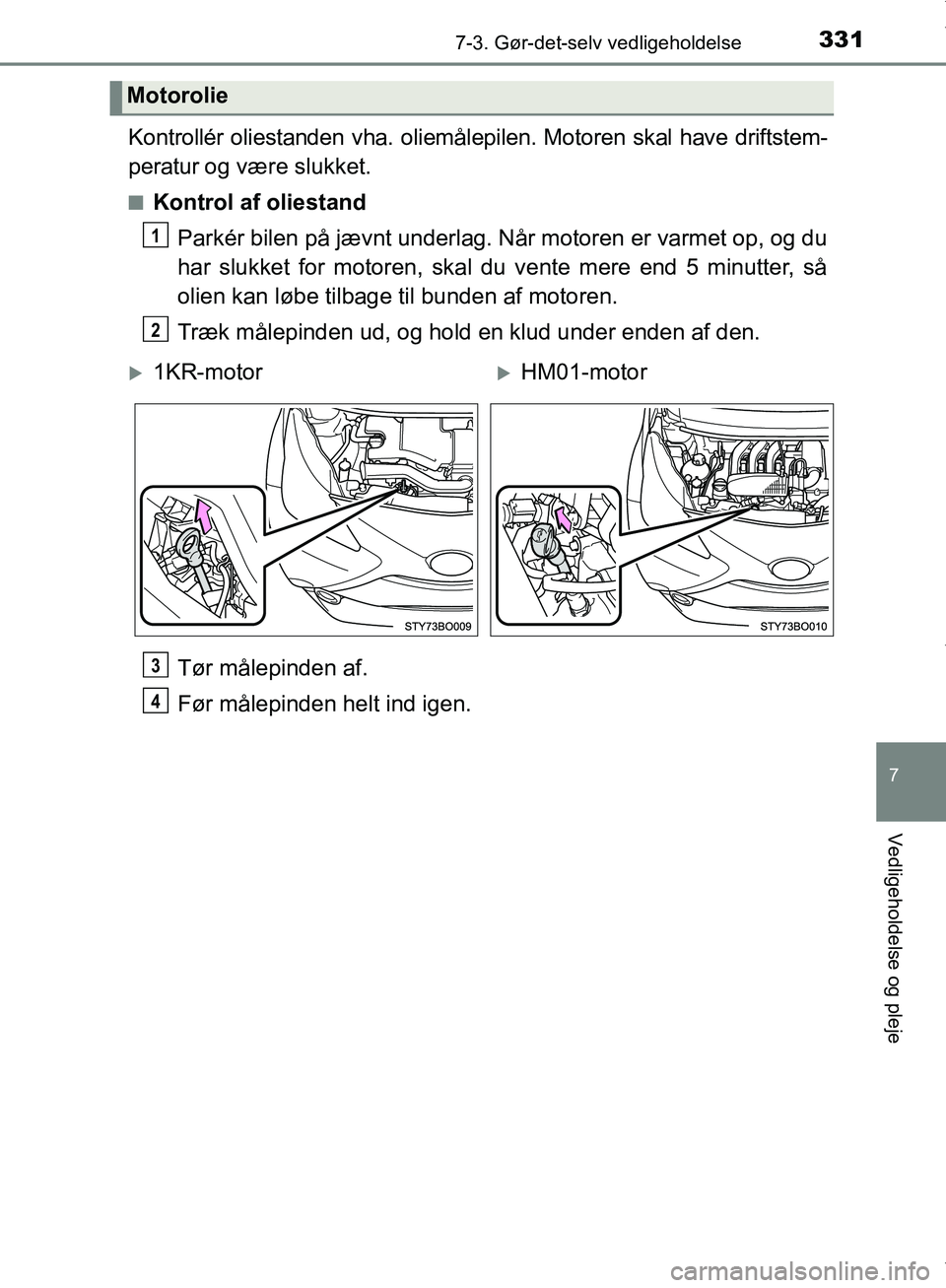

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have driftstem-
peratur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Før målepinden helt ind igen.
Motorolie
1
2
1KR-motorHM01-motor
3
4
OM99Q24DK.book Page 331 Tuesday, May 2, 2017 5:05 PM
Page 332 of 476
3327-3. Gør-det-selv vedligeholdelse
OM99Q24DK

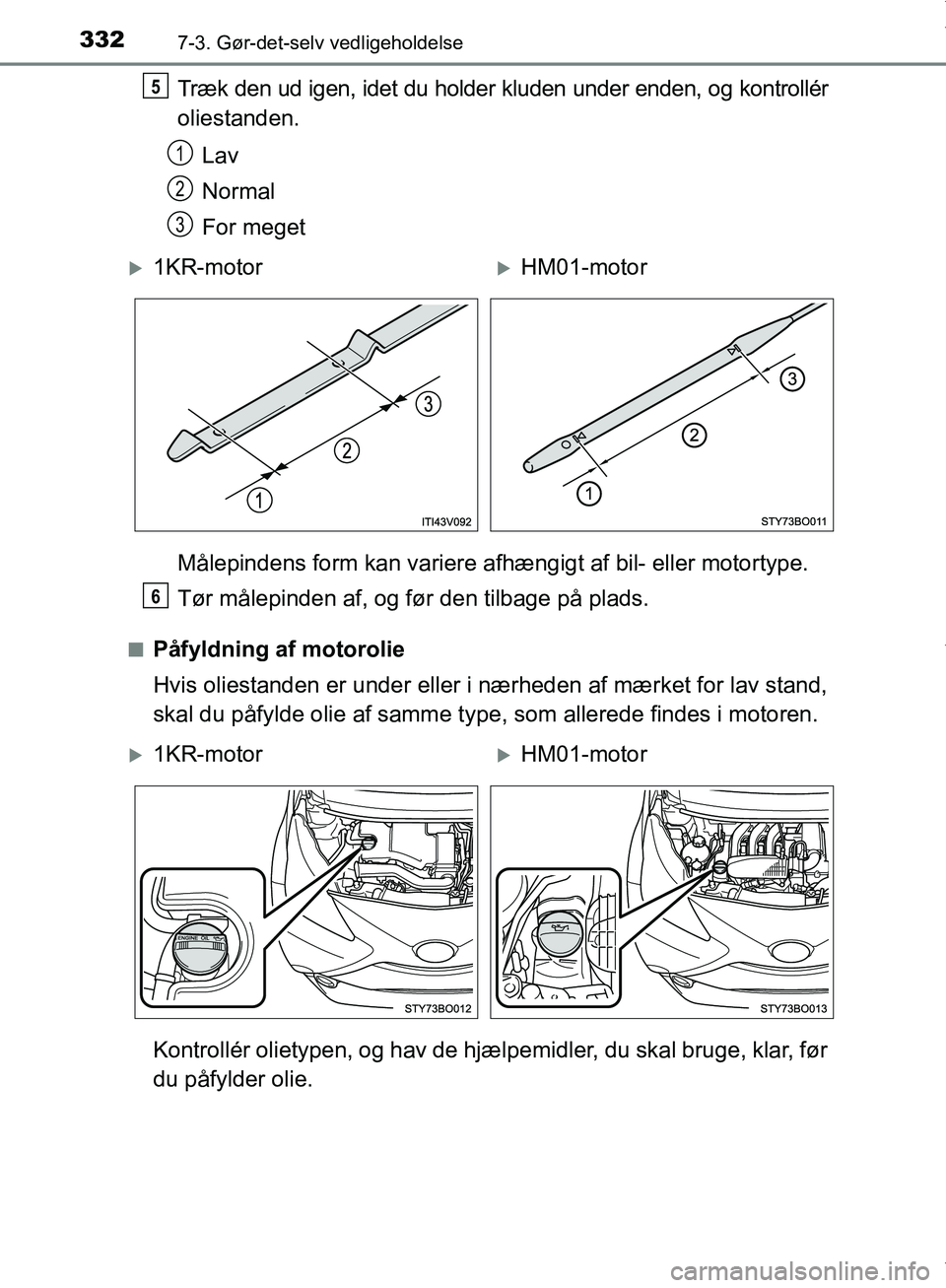

Træk den ud igen, idet du holder kluden under enden, og kontrollér
oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.
nPåfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme type, som allerede findes i motoren.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
5
1
2
3
1KR-motorHM01-motor
6
1KR-motorHM01-motor
OM99Q24DK.book Page 332 Tuesday, May 2, 2017 5:05 PM
Page 333 of 476

3337-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM99Q24DK
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med
målepinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
nMotorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie på mellem
olieserviceintervallerne.
lNår motoren er ny, for eksempel lige efter at bilen er købt, eller bilen har fået
ny motor
l Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
l Hvis der køres med høje hastigheder eller tungt læs, eller hvis der køres
med hyppige accelerationer og decelerationer
l Hvis motoren kører længe i tomgang, eller hvis der ofte køres i tæt trafik
Valg af motorolie →S. 444
Hjælpemidler Ren tragt
ADVARSEL
n Brugt motorolie
l Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
l Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljø\
mæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det almindelige
husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, en tankstation eller forretning med autotilbehør angående genan-
vendelse eller bortskaffelse.
l Hold børn på sikker afstand af brugt olie.
1
2
3
OM99Q24DK.book Page 333 Tuesday, May 2, 2017 5:05 PM
Page 334 of 476
3347-3. Gør-det-selv vedligeholdelse
OM99Q24DK

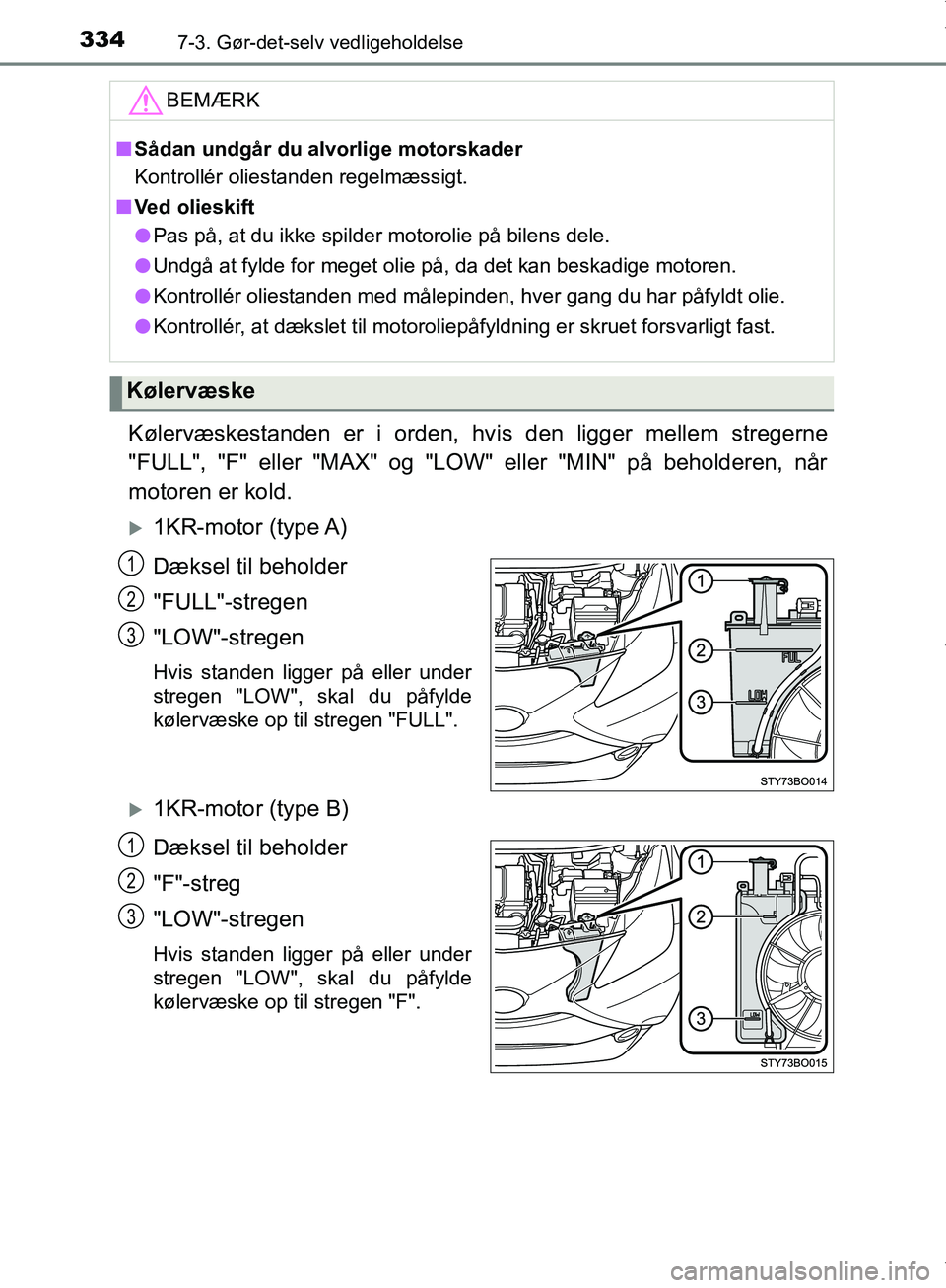

Kølervæskestanden er i orden, hvis den ligger mellem stregerne
"FULL", "F" eller "MAX" og "LOW" eller "MIN" på beholderen, når
motoren er kold.
1KR-motor (type A)
Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller under
stregen "LOW", skal du påfylde
kølervæske op til stregen "FULL".
1KR-motor (type B)
Dæksel til beholder
"F"-streg
"LOW"-stregen
Hvis standen ligger på eller under
stregen "LOW", skal du påfylde
kølervæske op til stregen "F". BEMÆRK
n
Sådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
n Ved olieskift
l Pas på, at du ikke spilder motorolie på bilens dele.
l Undgå at fylde for meget olie på, da det kan beskadige motoren.
l Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
l Kontrollér, at dækslet til motoroliepåfyldning er skruet forsvarligt fast.
Kølervæske
1
2
3
1
2
3
OM99Q24DK.book Page 334 Tuesday, May 2, 2017 5:05 PM
Page 335 of 476

3357-3. Gør-det-selv vedligeholdelse
7
Vedligeholdelse og pleje
OM99Q24DK
HM01-motor
Dæksel til beholder
"MAX"-streg
"MIN"-streg
Hvis standen ligger på eller under
stregen "MIN", skal du påfylde
kølervæske op til stregen "MAX".
nValg af kølervæske
1KR-motor
Brug kun "Toyota Super Long Life Coolant" eller en anden højkvalitets
etylenglykol-baseret kølervæske uden silikat, amin, nitrit eller borat med lang-
tidsvirkende organisk syre-teknologi.
"Toyota Super Long Life Coolant" er en blanding af 50 % kølervæske og 50 %
demineraliseret vand. (Minimumstemperatur: -35 °C)
HM01-motor
Brug kun "Toyota Genuine Premium Long Life Coolant 2WZ-TV" eller en
anden højkvalitets ætylenglykol-baseret kølervæske uden silikat, amin, nitrit
eller borat med langtidsvirkende organisk syre-teknologi.
"Toyota Genuine Premium Long Life Coolant 2WZ-TV" er en blanding af 50 %
kølervæske og 50 % demineraliseret vand. (Minimumstemperatur: -38 ° C)
Kontakt en autoriseret Toyota-forhandler /-reparatør eller andre kvalificerede
fagfolk for nærmere oplysninger om kølervæske.
n Hvis kølervæskestanden falder kort tid efter påfyldning
Foretag en visuel kontrol af køleren, slangerne, dækslet til kølervæskebehol-
deren, afløbshanen og vandpumpen.
Hvis du ikke kan finde nogen lækage, skal du få en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk til at teste dækslet og
kontrollere kølesystemet for lækage.
1
2
3
ADVARSEL
n Når motoren er varm
Fjern ikke dækslet til kølerdækslet (1KR-motor) eller dækslet til kølervæ-
skebeholderen (HM01-motor).
Kølesystemet kan være under tryk og sprøjte varm kølervæske ud, hvis
dækslet fjernes, hvilket kan give alvorlige skader, fx forbrændinger.
OM99Q24DK.book Page 335 Tuesday, May 2, 2017 5:05 PM
Page 336 of 476

3367-3. Gør-det-selv vedligeholdelse
OM99Q24DK
Kontrollér køleren og kondensatoren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævnte dele er meget snavsede, eller du
ikke er sikker på deres tilstand, skal du få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Batteriet kontrolleres som følger:
nAdvarselssymboler
Advarselssymbolerne på toppen af batteriet betyder følgende:
BEMÆRK
nPåfyldning af kølervæske
Kølervæske er hverken almindeligt vand eller ren frostvæske. Der skal
anvendes den korrekte blanding af vand og frostvæske for at sikre korrekt
smøring, korrosionsbeskyttelse og køling. Husk at læse etiketten på frost-
væsken eller kølervæsken.
n Hvis du spilder kølervæske
Skyl spildt kølervæske af med vand, så den ikke beskadiger delene eller
lakken.
Køler og kondensator
ADVARSEL
n Når motoren er varm
Undlad at berøre køleren eller kondensatoren, da de kan være varme og
give alvorlige skader, for eksempel forbrændinger.
Batteri
Rygning forbudt, brug af
åben ild forbudt, undgå
gnister
Batterisyre
Beskyt øjneneLæs brugsanvisningen
Hold børn på sikker
afstandEksplosiv gas
