2017 TOYOTA 86 Instructieboekje (in Dutch)

201
2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)

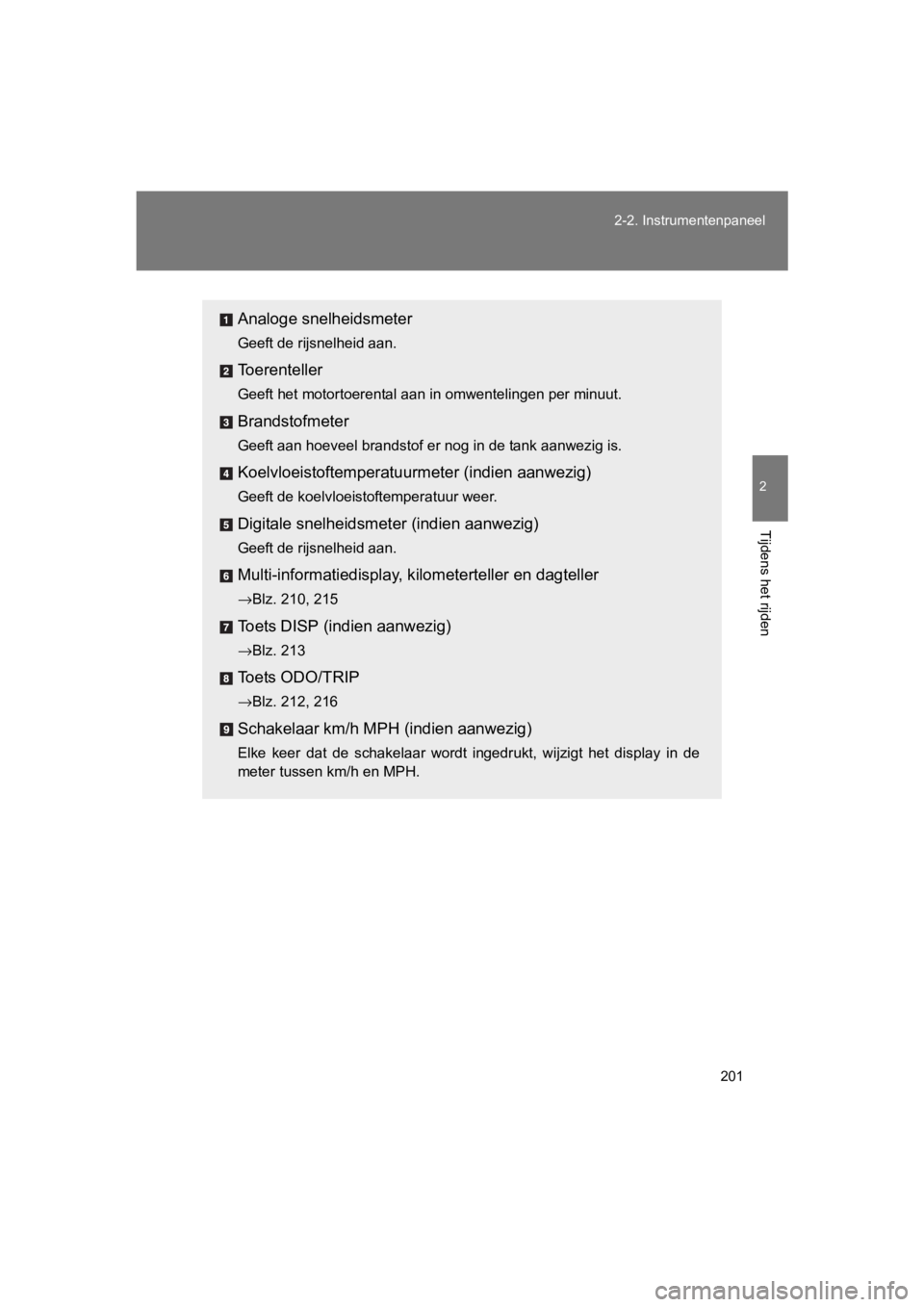

Analoge snelheidsmeter
Geeft de rijsnelheid aan.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Koelvloeistoftemperatuurmeter (indien aanwezig)
Geeft de koelvloeistoftemperatuur weer.
Digitale snelheidsmet
er (indien aanwezig)
Geeft de rijsnelheid aan.
Multi-informatiedisplay, k ilometerteller en dagteller
→Blz. 210, 215
Toets DISP (indien aanwezig)
→Blz. 213
Toets ODO/TRIP
→Blz. 212, 216
Schakelaar km/h MPH (indien aanwezig)
Elke keer dat de schakelaar wordt ingedrukt, wijzigt het displa y in de
meter tussen km/h en MPH.
86_OM_Europe_OM18071E.book Pag e 201 Friday, August 26, 2016 9:44 AM

202
2-2. Instrumentenpaneel
86_EE (OM18071E)
Dimmer dashboardverlichting
De helderheid van de dashboardver lichting kan worden ingesteld.
Helderder
Donkerder
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry -systeem en startknop
Het contact AAN staat.
■ Helderheid van de dashboardverlichting
Wanneer de parkeerlichten voor of de koplampen worden ingeschak eld,
wordt de dashboardverlichting gedimd. Wanneer echter de regelkn op voor
de helderheid van het instrumentenpaneel helemaal naar boven wordt
gedraaid, wordt de dashboardverlichting niet gedimd, ook al zijn de parkeer-
lichten voor of de koplampen ingeschakeld.
86_OM_Europe_OM18071E.book Pag e 202 Friday, August 26, 2016 9:44 AM

203
2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)
OPMERKING
■
Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● In de volgende situaties is de motor mogelijk oververhit. Breng in dat geval
de auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. (
→Blz. 464)
• Auto's met monochroom multi-informatiedisplay: de koelvloeisto ftem-
peratuurmeter komt in het rode gebied
• Auto's met kleuren multi-informatiedisplay: het waarschuwingsl ampje
hoge koelvloeistoftemperatuur knippert of brandt
86_OM_Europe_OM18071E.book Pag e 203 Friday, August 26, 2016 9:44 AM

204
2-2. Instrumentenpaneel
86_EE (OM18071E)
Controlelampjes en waarschuwingslampjes
De controlelampjes en waarschuwingslampjes op het instrumenten-
paneel en centrale paneel infor meren de bestuurder over de stat us
van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle controle- en waarschuwingslampjes brandend
afgebeeld.
Instrumentenpaneel (met monochroomdisplay)
Instrumentenpaneel (met kleurendisplay)
86_OM_Europe_OM18071E.book Pag e 204 Friday, August 26, 2016 9:44 AM

205
2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)

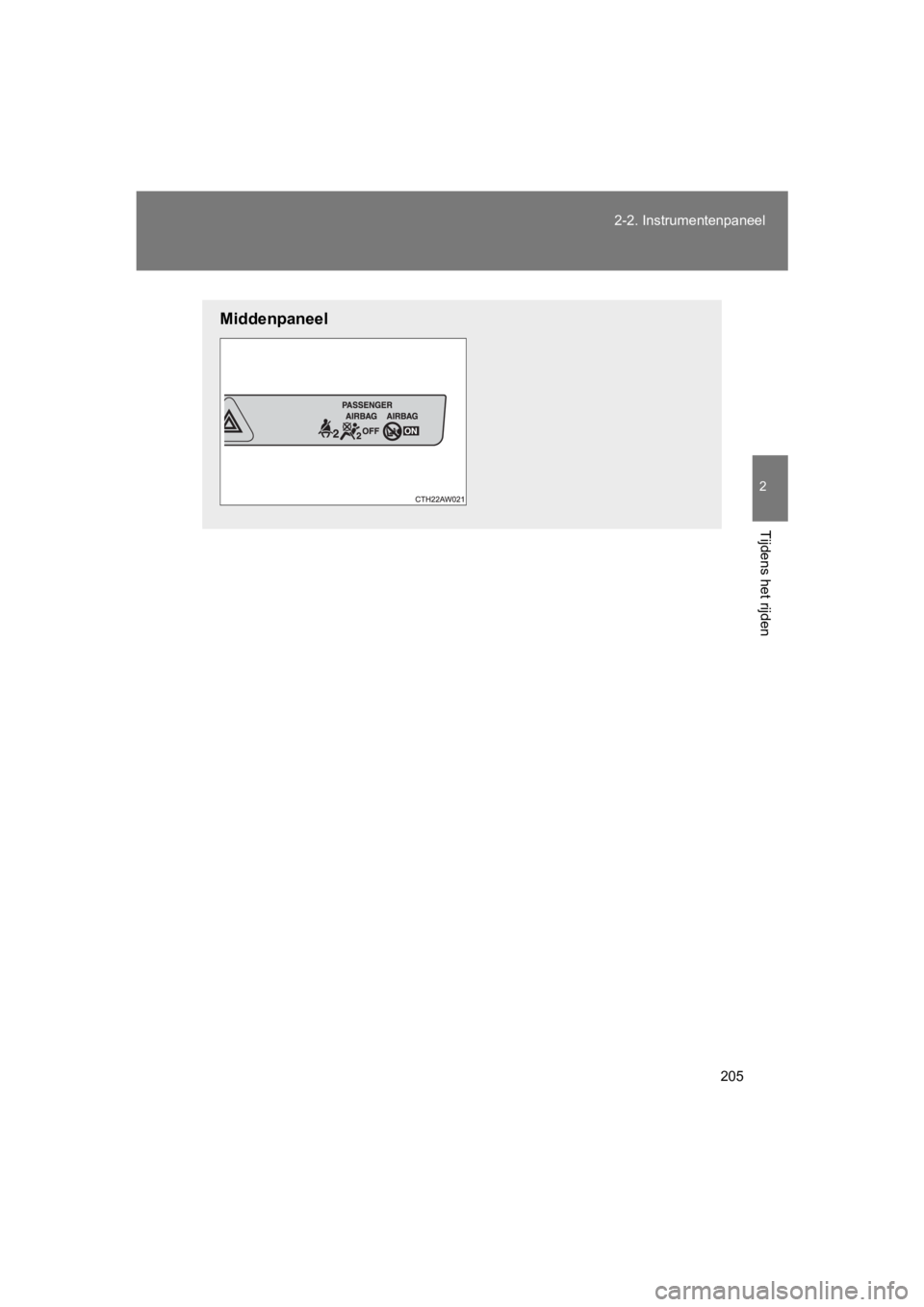

Middenpaneel
86_OM_Europe_OM18071E.book Pag
e 205 Friday, August 26, 2016 9:44 AM

206
2-2. Instrumentenpaneel
86_EE (OM18071E)
■
Controlelampjes
De controlelampjes informeren de bestuurder over de bedrijfs-
status van de verschille nde systemen van de auto.
Controlelampje richting-
aanwijzers (→Blz. 197)Schakelstandindicator
(→Blz. 194)
(Auto's met handgeschakelde transmissie)
Controlelampje groot-
licht ( →Blz. 232)Schakeladviesindicator
(→Blz. 194)
(Auto's met handgeschakelde transmissie)
Controlelampje mistlam-
pen voor ( →Blz. 237)
(Blauw)
(indien aanwezig)
Controlelampje lage
koelvloeistoftempera-
tuur
Controlelampje mist-
achterlicht ( →Blz. 237)Controlelampje
Traction Control
(→Blz. 247)
Controlelampje antidief-
stalsysteem ( →Blz. 93)Controlelampje Hill Start
Assist Control AAN
(→Blz. 253)
(indien aanwezig)
Controlelampje Smart
entry-systeem met start-
knop ( →Blz. 174)Controlelampje
TRC OFF ( →Blz. 247)
Schakelstandindicator
en schakelbereikindica-
tor (→Blz. 187)
Controlelampje
VSC OFF ( →Blz. 248)
(Auto's met een automatische transmissie)
Schakeladviesindicator
(→Blz. 189, 191)Controlelampje TRACK
(→Blz. 248)
(Auto's met een automatische transmissie)
Controlelampje SPORT
(→Blz. 188)
(indien aanwezig)
Toerentalindicator
(→Blz. 164)
(Auto's met een automatische transmissie)
Controlelampje SNOW
( →Blz. 188)
(Groen)
(indien aanwezig)
Controlelampje cruise
control ( →Blz. 241)
(Auto's met een automatische transmissie)
*2
*1, 3
*3
*1
*1
86_OM_Europe_OM18071E.book Pag e 206 Friday, August 26, 2016 9:44 AM

207
2-2. Instrumentenpaneel
2
Tijdens het rijden
86_EE (OM18071E)
*1:
Auto's zonder Smart entry-systeem en startknop
Deze lampjes gaan branden als het contact AAN wordt gezet om
aan te geven dat er een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of nadat er enkele seconden
verstreken zijn. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Auto's met Smart entry -systeem en startknop
Deze lampjes gaan branden als het contact AAN wordt gezet om
aan te geven dat er een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of nadat er enkele seconden
verstreken zijn. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Het controlelampje gaat branden wanneer de koelvloeistoftemper a-
tuur te laag is.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat he t
controlelampje branden.
(indien aanwezig)
Controlelampje SET
( →Blz. 241)
Controle-
lampje aan/
uit-schake-
laar airbag
(→Blz. 155)
(indien aanwezig)
Controlelampje lage
buitentemperatuur
(→Blz. 214)*4
86_OM_Europe_OM18071E.book Pag e 207 Friday, August 26, 2016 9:44 AM

208
2-2. Instrumentenpaneel
86_EE (OM18071E)
■

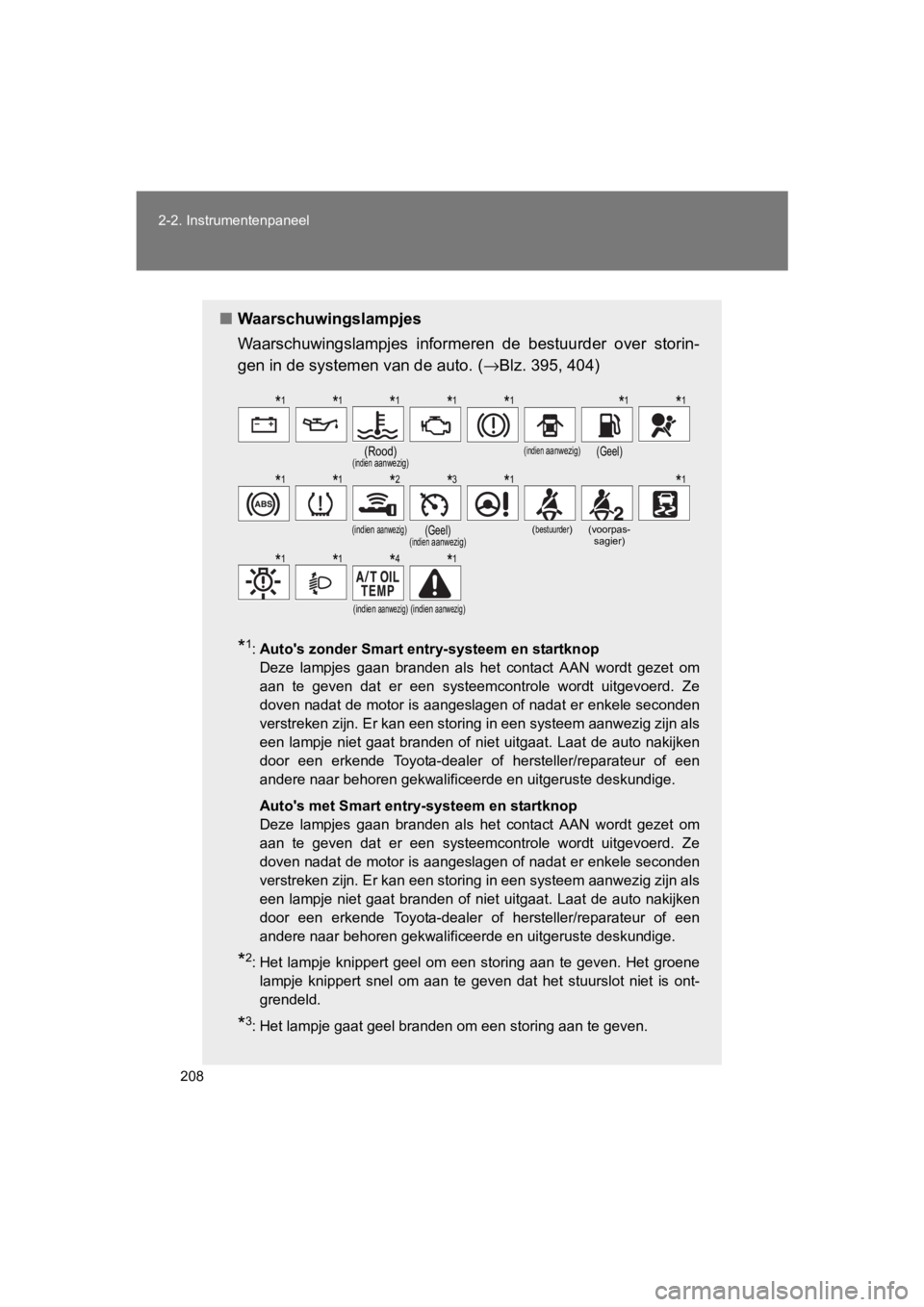

Waarschuwingslampjes
Waarschuwingslampjes informeren de bestuurder over storin-
gen in de systeme n van de auto. (→Blz. 395, 404)
*1:Auto's zonder Smart entry-systeem en startknop
Deze lampjes gaan branden als het contact AAN wordt gezet om
aan te geven dat er een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of nadat er enkele seconden
verstreken zijn. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Auto's met Smart entry -systeem en startknop
Deze lampjes gaan branden als het contact AAN wordt gezet om
aan te geven dat er een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of nadat er enkele seconden
verstreken zijn. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert geel om een storing aan te geven. Het groe ne
lampje knippert snel om aan te geven dat het stuurslot niet is ont-
grendeld.
*3: Het lampje gaat geel branden om een storing aan te geven.
(Rood)(indien aanwezig)(indien aanwezig)(Geel)
(indien aanwezig)(Geel)(indien aanwezig)(bestuurder)(voorpas- sagier)
(indien aanwezig)(indien aanwezig)
*1*1*1*1*1*1*1
*1*1*2*3*1*1
*1*1*4*1
86_OM_Europe_OM18071E.book Pag e 208 Friday, August 26, 2016 9:44 AM
