Verificación y reposición de niveles

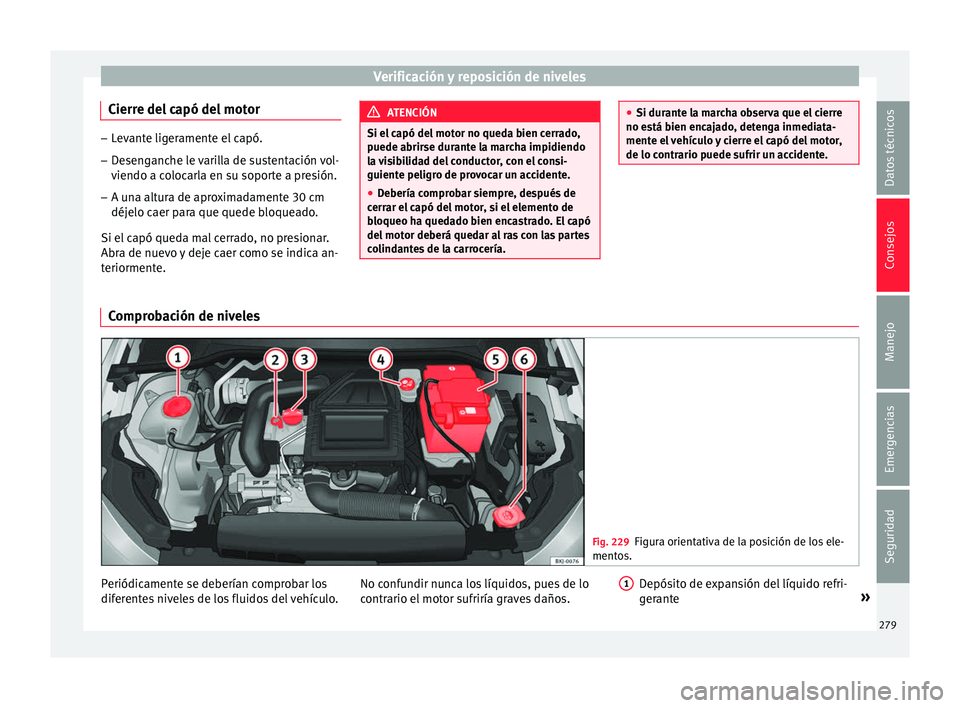

Cierre del capó del motor –
Levante ligeramente el capó.
– Desenganche le varilla de sustentación vol-
viendo a c o
locarla en su soporte a presión.
– A una altura de aproximadamente 30 cm
déjelo caer p

ara que quede bloqueado.
Si el capó queda mal cerrado, no presionar.
Abra de nuevo y deje caer como se indica an-
teriormente. ATENCIÓN
Si el capó del motor no queda bien cerrado,
puede abrir se dur

ante la marcha impidiendo
la visibilidad del conductor, con el consi-
guiente peligro de provocar un accidente.
● Debería comprobar siempre, después de
cerrar el
capó del motor, si el elemento de
bloqueo ha quedado bien encastrado. El capó
del motor deberá quedar al ras con las partes
colindantes de la carrocería. ●
Si durant e l

a marcha observa que el cierre
no está bien encajado, detenga inmediata-
mente el vehículo y cierre el capó del motor,
de lo contrario puede sufrir un accidente. Comprobación de niveles
Fig. 229
Figura orientativa de la posición de los ele-
mento s. Periódicamente se deberían comprobar los
dif
er
ent

es niveles de los fluidos del vehículo. No confundir nunca los líquidos, pues de lo
contrario el
motor sufriría graves daños. Depósito de expansión del líquido refri-
gerant
e »
1 279
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

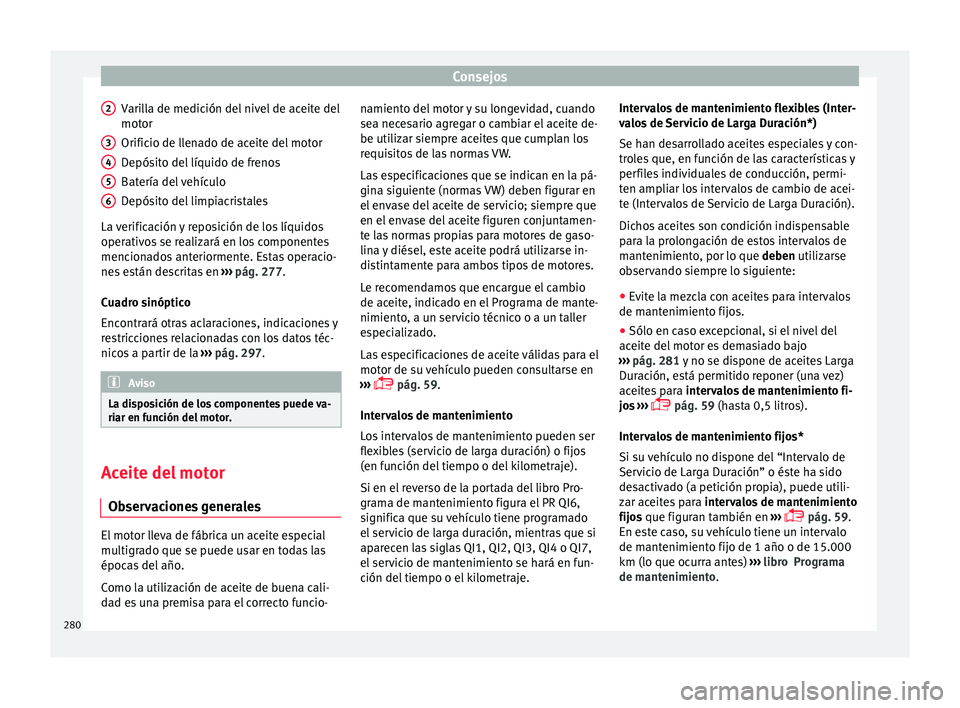

Varilla de medición del nivel de aceite del
mot or
O rific
io de llenado de aceite del motor
Depósito del líquido de frenos
Batería del vehículo
Depósito del limpiacristales
La verificación y reposición de los líquidos
operativos se realizará en los componentes
mencionados anteriormente. Estas operacio-
nes están descritas en ››› pág. 277.
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y
restricciones relacionadas con los datos téc-
nicos a partir de la ››› pág. 297. Aviso
La disposición de los componentes puede va-
riar en f u

nción del motor. Aceite del motor
O b
ser

vaciones generales El motor lleva de fábrica un aceite especial
mu
ltigr
a

do que se puede usar en todas las
épocas del año.
Como la utilización de aceite de buena cali-
dad es una premisa para el correcto funcio- 2 3
4
5
6 namiento del motor y su longevidad, cuando
se
a nec
e

sario agregar o cambiar el aceite de-
be utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Las especificaciones que se indican en la pá-
gina siguiente (normas VW) deben figurar en
el envase del aceite de servicio; siempre que
en el envase del aceite figuren conjuntamen-
te las normas propias para motores de gaso-
lina y diésel, este aceite podrá utilizarse in-
distintamente para ambos tipos de motores.
Le recomendamos que encargue el cambio
de aceite, indicado en el Programa de mante-
nimiento, a un servicio técnico o a un taller
especializado.
Las especificaciones de aceite válidas para el
motor de su vehículo pueden consultarse en
›››  pág. 59.
Intervalos de mantenimiento
Los intervalos de mantenimiento pueden ser
flexibles (servicio de larga duración) o fijos
(en función del tiempo o del kilometraje).
Si en el reverso de la portada del libro Pro-
grama de mantenimiento figura el PR QI6,
significa que su vehículo tiene programado
el servicio de larga duración, mientras que si
aparecen las siglas QI1, QI2, QI3, QI4 o QI7,
el servicio de mantenimiento se hará en fun-
ción del tiempo o el kilometraje. Intervalos de mantenimiento flexibles (Inter-
valo
s de Servicio de Larga Duración*)
Se han desarrollado aceites especiales y con-
troles que, en función de las características y
perfiles individuales de conducción, permi-
ten ampliar los intervalos de cambio de acei-
te (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable
para la prolongación de estos intervalos de
mantenimiento, por lo que deben utilizarse
observando siempre lo siguiente:
● Evite la mezcla con aceites para intervalos
de mantenimient
o fijos.
● Sólo en caso excepcional, si el nivel del
aceite del
motor es demasiado bajo
››› pág. 281 y no se dispone de aceites Larga
Duración, está permitido reponer (una vez)
aceites para intervalos de mantenimiento fi-
jos ›››
 pág. 59 (hasta 0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de
Servicio de Larga Duración” o éste ha sido
desactivado (a petición propia), puede utili-
zar aceites para intervalos de mantenimiento
fijos que figuran también en ›››
 pág. 59.
En este caso, su vehículo tiene un intervalo
de mantenimiento fijo de 1 año o de 15.000
km (lo que ocurra antes) ›››
libro Programa
de mantenimiento.
280

Verificación y reposición de niveles
● Sólo en c a
so e
xcepcional, si el nivel de
aceite del motor es demasiado bajo
››› pág. 281 y no se dispone del aceite pres-
crito para el vehículo, está permitido reponer
(una vez) aceites según la especificación
ACEA A2 o ACEA A3 (motores de gasolina) o
bien ACEA B3 o ACEA B4 (motores diésel)
(hasta 0,5 l).
Vehículos con filtro de partículas para moto-
res diésel*
En el Programa de mantenimiento puede ver
si su vehículo está equipado con filtro de
partículas para motores diésel.
En los vehículos con filtro de partículas para
motores diésel se debe reponer únicamente
aceite VW 507 00, que es de baja formación
de cenizas. El uso de otros tipos de aceite
provocará una mayor acumulación de hollín y
reducirá la vida del DPF. Por ello:
● Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de
aceite del
motor es demasiado bajo
››› pág. 281, Verificación del nivel de aceite
del motor y no se dispone del aceite prescri-
to para el vehículo, está permitido reponer
(una vez) aceites según la especificación
VW 506 00 o VW 506 01 o bien VW 505 00 o
VW 505 01 o bien ACEA B3 o ACEA B4 (hasta
0,5 l). Aviso
Antes de emprender un viaje largo le reco-
mendamo s

adquirir aceite de motor conforme
a la correspondiente especificación VW y lle-
varlo en su vehículo. Así dispondrá siempre
del aceite de motor correcto para poder ir
añadiéndolo, en caso de que fuera necesario. Testigo de advertencia
Si este testigo  se ilumin
a de c
olor rojo in-
dica que la presión del aceite del motor es
demasiado baja.
Si el símbolo parpadea y al mismo tiempo
suenan tres señales de advertencia , pare el
motor y compruebe el nivel del aceite. En ca-
so necesario, añada aceite ›››
pág. 282.
Si el testigo parpadea, aunque el nivel de
aceite sea correcto, no continúe la marcha.
No deje que el motor siga funcionando, ni si-
quiera al ralentí. Solicite la ayuda de un pro-
fesional.
Comprobar el nivel de aceite
Si se ilumina en amarillo el testigo  habrá
que comprobar el nivel de aceite del motor
cuanto antes. Reponga aceite en cuanto ten-
ga oportunidad de hacerlo ›››
pág. 282. Sensor del nivel de aceite averiado*
Si el t
e

stigo amarillo  parpadea, acuda a
un taller especializado para que revisen el
sensor del nivel de aceite. Hasta entonces y
por razones de seguridad se deberá compro-
bar el nivel de aceite cada vez que se vaya a
repostar.
Verificación del nivel de aceite del mo-
tor Fig. 230
Varilla de medición del nivel de acei-
t e. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 58
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizon-
tal. »
281
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

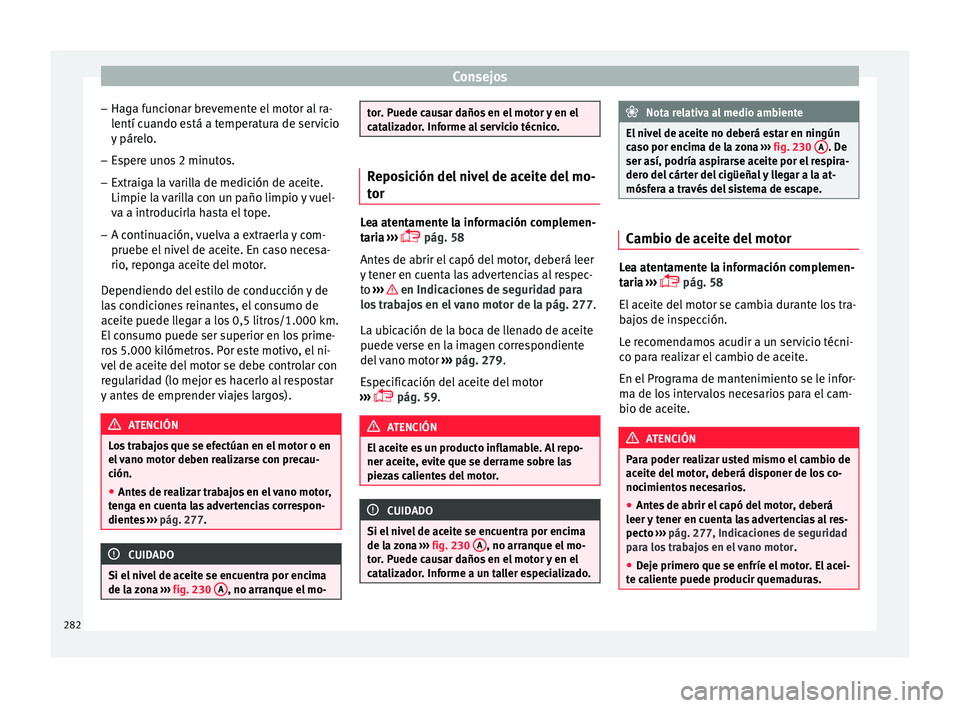

– Hag a f
u
ncionar brevemente el motor al ra-
lentí cuando está a temperatura de servicio
y párelo.
– Espere unos 2 minutos.
– Extraiga la varilla de medición de aceite.
Limpie la v

arilla con un paño limpio y vuel-
va a introducirla hasta el tope.
– A continuación, vuelva a extraerla y com-
pruebe el niv

el de aceite. En caso necesa-
rio, reponga aceite del motor.
Dependiendo del estilo de conducción y de
las condiciones reinantes, el consumo de
aceite puede llegar a los 0,5 litros/1.000 km.
El consumo puede ser superior en los prime-
ros 5.000 kilómetros. Por este motivo, el ni-
vel de aceite del motor se debe controlar con
regularidad (lo mejor es hacerlo al respostar
y antes de emprender viajes largos). ATENCIÓN
Los trabajos que se efectúan en el motor o en
el v

ano motor deben realizarse con precau-
ción.
● Antes de realizar trabajos en el vano motor,
teng
a en cuenta las advertencias correspon-
dientes ››› pág. 277. CUIDADO
Si el nivel de aceite se encuentra por encima
de la z

ona ››› fig. 230 A , no arranque el mo- tor. Puede causar daños en el motor y en el
cat
a

lizador. Informe al servicio técnico. Reposición del nivel de aceite del mo-
tor
Lea atentamente la información complemen-
tari
a

›››
 pág. 58
Antes de abrir el capó del motor, deberá leer
y tener en cuenta las advertencias al respec-
to ››› en Indicaciones de seguridad para
lo s
tr

abajos en el vano motor de la pág. 277.
La ubicación de la boca de llenado de aceite
puede verse en la imagen correspondiente
del vano motor ››› pág. 279.
Especificación del aceite del motor
›››  pág. 59. ATENCIÓN
El aceite es un producto inflamable. Al repo-
ner aceit e, ev

ite que se derrame sobre las
piezas calientes del motor. CUIDADO
Si el nivel de aceite se encuentra por encima
de la z

ona ››› fig. 230 A , no arranque el mo-
tor . P
uede causar daños en el motor y en el
catalizador. Informe a un taller especializado. Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún
ca so por enc

ima de la zona ››› fig. 230 A . De
ser así, podría a s
pirarse aceite por el respira-
dero del cárter del cigüeñal y llegar a la at-
mósfera a través del sistema de escape. Cambio de aceite del motor
Lea atentamente la información complemen-
tari
a

›››
 pág. 58
El aceite del motor se cambia durante los tra-
bajos de inspección.
Le recomendamos acudir a un servicio técni-
co para realizar el cambio de aceite.
En el Programa de mantenimiento se le infor-
ma de los intervalos necesarios para el cam-
bio de aceite. ATENCIÓN
Para poder realizar usted mismo el cambio de
aceit e del

motor, deberá disponer de los co-
nocimientos necesarios.
● Antes de abrir el capó del motor, deberá
leer y
tener en cuenta las advertencias al res-
pecto ››› pág. 277, Indicaciones de seguridad
para los trabajos en el vano motor .
● Deje primero que se enfríe el motor. El acei-
te ca
liente puede producir quemaduras.282

Verificación y reposición de niveles
●

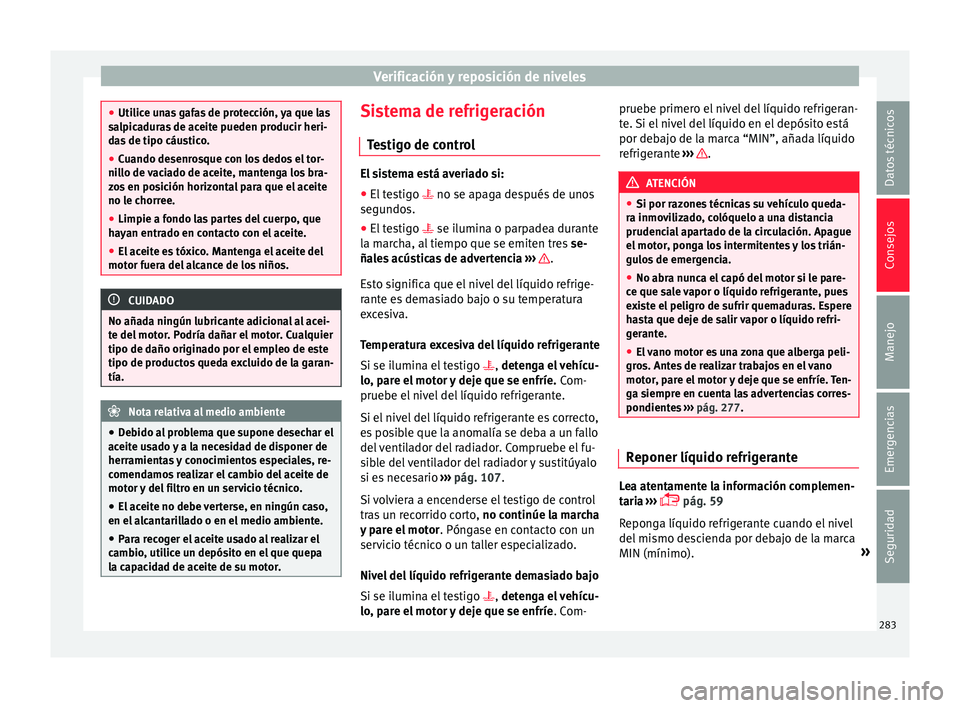

Utilic e u
nas gafas de protección, ya que las
salpicaduras de aceite pueden producir heri-
das de tipo cáustico.
● Cuando desenrosque con los dedos el tor-
nillo de
vaciado de aceite, mantenga los bra-
zos en posición horizontal para que el aceite
no le chorree.
● Limpie a fondo las partes del cuerpo, que
hay
an entrado en contacto con el aceite.
● El aceite es tóxico. Mantenga el aceite del
motor fuer
a del alcance de los niños. CUIDADO
No añada ningún lubricante adicional al acei-
te del mot

or. Podría dañar el motor. Cualquier
tipo de daño originado por el empleo de este
tipo de productos queda excluido de la garan-
tía. Nota relativa al medio ambiente
● De b

ido al problema que supone desechar el
aceite usado y a la necesidad de disponer de
herramientas y conocimientos especiales, re-
comendamos realizar el cambio del aceite de
motor y del filtro en un servicio técnico.
● El aceite no debe verterse, en ningún caso,
en el alc
antarillado o en el medio ambiente.
● Para recoger el aceite usado al realizar el
cambio
, utilice un depósito en el que quepa
la capacidad de aceite de su motor. Sistema de refrigeración
Te
s

tigo de control El sistema está averiado si:
● El testigo  no se apag a de
spués de unos
segundos.
● El testigo  se ilumina o p
arpadea durante
la marcha, al tiempo que se emiten tres se-
ñales acústicas de advertencia ››› .
Es t

o significa que el nivel del líquido refrige-
rante es demasiado bajo o su temperatura
excesiva.
Temperatura excesiva del líquido refrigerante
Si se ilumina el testigo , detenga el vehícu-
lo, pare el motor y deje que se enfríe. Com-
pruebe el nivel del líquido refrigerante.
Si el nivel del líquido refrigerante es correcto,
es posible que la anomalía se deba a un fallo
del ventilador del radiador. Compruebe el fu-
sible del ventilador del radiador y sustitúyalo
si es necesario ›››
pág. 107.
Si volviera a encenderse el testigo de control
tras un recorrido corto, no continúe la marcha
y pare el motor . Póngase en contacto con un
servicio técnico o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
Si se ilumina el testigo , detenga el vehícu-
lo, pare el motor y deje que se enfríe . Com-pruebe primero el nivel del líquido refrigeran-
te.
Si el

nivel del líquido en el depósito está
por debajo de la marca “MIN”, añada líquido
refrigerante ››› .
ATENCIÓN
● Si por raz one

s técnicas su vehículo queda-
ra inmovilizado, colóquelo a una distancia
prudencial apartado de la circulación. Apague
el motor, ponga los intermitentes y los trián-
gulos de emergencia.
● No abra nunca el capó del motor si le pare-
ce que sa
le vapor o líquido refrigerante, pues
existe el peligro de sufrir quemaduras. Espere
hasta que deje de salir vapor o líquido refri-
gerante.
● El vano motor es una zona que alberga peli-
gros. Ant
es de realizar trabajos en el vano
motor, pare el motor y deje que se enfríe. Ten-
ga siempre en cuenta las advertencias corres-
pondientes ››› pág. 277. Reponer líquido refrigerante
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 59
Reponga líquido refrigerante cuando el nivel
del mismo descienda por debajo de la marca
MIN (mínimo). »
283
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

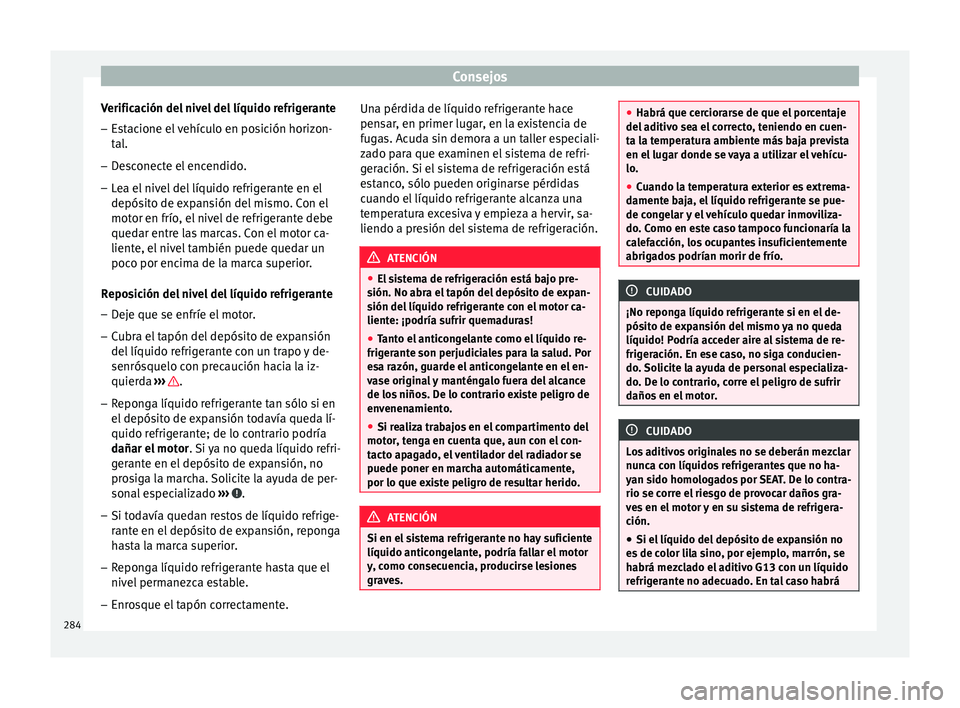

Verificación del nivel del líquido refrigerante
– Estacione el vehículo en posición horizon-
tal
.
– D
esconecte el encendido.
– Lea el nivel del líquido refrigerante en el
depósito de e

xpansión del mismo. Con el
motor en frío, el nivel de refrigerante debe
quedar entre las marcas. Con el motor ca-
liente, el nivel también puede quedar un
poco por encima de la marca superior.
Reposición del nivel del líquido refrigerante
– Deje que se enfríe el motor.
– Cubra el tapón del depósito de expansión
del líquido refrig

erante con un trapo y de-
senrósquelo con precaución hacia la iz-
quierda ››› .
– Reponga líquido refrigerante tan sólo si en
el depós
it

o de expansión todavía queda lí-
quido refrigerante; de lo contrario podría
dañar el motor . Si ya no queda líquido refri-
gerante en el depósito de expansión, no
prosiga la marcha. Solicite la ayuda de per-
sonal especializado ››› .
– Si todavía quedan restos de líquido refrige-
rant
e en el

depósito de expansión, reponga
hasta la marca superior.
– Reponga líquido refrigerante hasta que el
nivel perm

anezca estable.
– Enrosque el tapón correctamente. Una pérdida de líquido refrigerante hace
pensar

, en primer lugar, en la existencia de
fugas. Acuda sin demora a un taller especiali-
zado para que examinen el sistema de refri-
geración. Si el sistema de refrigeración está
estanco, sólo pueden originarse pérdidas
cuando el líquido refrigerante alcanza una
temperatura excesiva y empieza a hervir, sa-
liendo a presión del sistema de refrigeración. ATENCIÓN
● El s i

stema de refrigeración está bajo pre-
sión. No abra el tapón del depósito de expan-
sión del líquido refrigerante con el motor ca-
liente: ¡podría sufrir quemaduras!
● Tanto el anticongelante como el líquido re-
frigerant
e son perjudiciales para la salud. Por
esa razón, guarde el anticongelante en el en-
vase original y manténgalo fuera del alcance
de los niños. De lo contrario existe peligro de
envenenamiento.
● Si realiza trabajos en el compartimento del
motor, t
enga en cuenta que, aun con el con-
tacto apagado, el ventilador del radiador se
puede poner en marcha automáticamente,
por lo que existe peligro de resultar herido. ATENCIÓN
Si en el sistema refrigerante no hay suficiente
líquido anticon g

elante, podría fallar el motor
y, como consecuencia, producirse lesiones
graves. ●
Habrá que cer c

iorarse de que el porcentaje
del aditivo sea el correcto, teniendo en cuen-
ta la temperatura ambiente más baja prevista
en el lugar donde se vaya a utilizar el vehícu-
lo.
● Cuando la temperatura exterior es extrema-
damente b
aja, el líquido refrigerante se pue-
de congelar y el vehículo quedar inmoviliza-
do. Como en este caso tampoco funcionaría la
calefacción, los ocupantes insuficientemente
abrigados podrían morir de frío. CUIDADO
¡No reponga líquido refrigerante si en el de-
pósit o de e

xpansión del mismo ya no queda
líquido! Podría acceder aire al sistema de re-
frigeración. En ese caso, no siga conducien-
do. Solicite la ayuda de personal especializa-
do. De lo contrario, corre el peligro de sufrir
daños en el motor. CUIDADO
Los aditivos originales no se deberán mezclar
nunc a c

on líquidos refrigerantes que no ha-
yan sido homologados por SEAT. De lo contra-
rio se corre el riesgo de provocar daños gra-
ves en el motor y en su sistema de refrigera-
ción.
● Si el líquido del depósito de expansión no
es de c
olor lila sino, por ejemplo, marrón, se
habrá mezclado el aditivo G13 con un líquido
refrigerante no adecuado. En tal caso habrá 284

Verificación y reposición de niveles

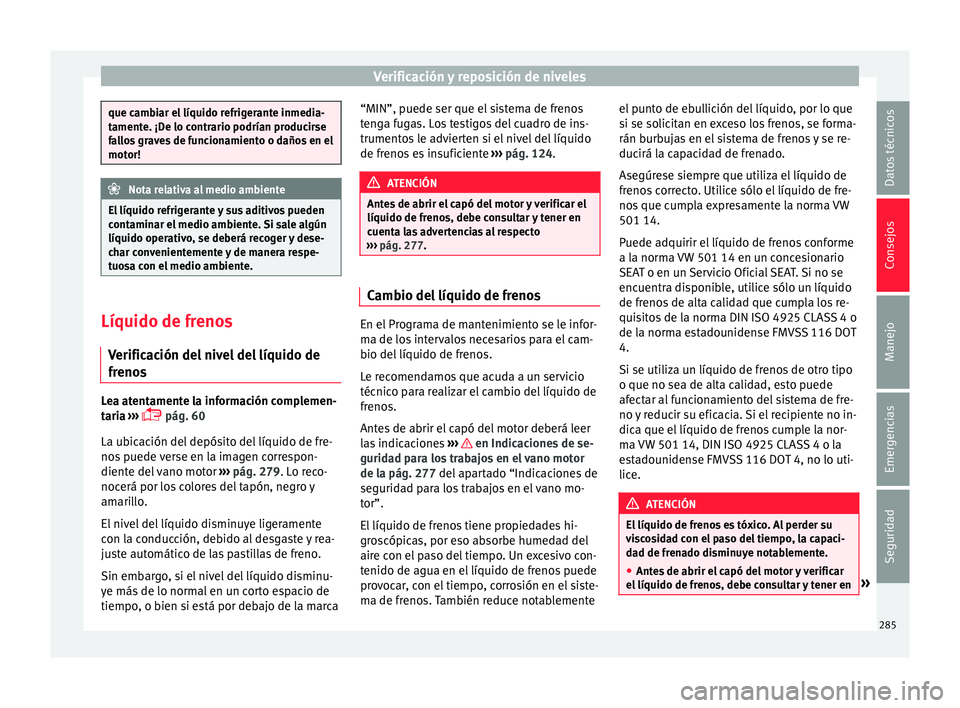

que cambiar el líquido refrigerante inmedia-
tament
e. ¡D
e lo contrario podrían producirse
fallos graves de funcionamiento o daños en el
motor! Nota relativa al medio ambiente
El líquido refrigerante y sus aditivos pueden
c ont amin

ar el medio ambiente. Si sale algún
líquido operativo, se deberá recoger y dese-
char convenientemente y de manera respe-
tuosa con el medio ambiente. Líquido de frenos
V erific ac

ión del nivel del líquido de
frenos Lea atentamente la información complemen-
t
ari
a

›››
 pág. 60
La ubicación del depósito del líquido de fre-
nos puede verse en la imagen correspon-
diente del vano motor ››› pág. 279. Lo reco-
nocerá por los colores del tapón, negro y
amarillo.
El nivel del líquido disminuye ligeramente
con la conducción, debido al desgaste y rea-
juste automático de las pastillas de freno.
Sin embargo, si el nivel del líquido disminu-
ye más de lo normal en un corto espacio de
tiempo, o bien si está por debajo de la marca “MIN”, puede ser que el sistema de frenos
teng

a fugas. Los testigos del cuadro de ins-
trumentos le advierten si el nivel del líquido
de frenos es insuficiente ››› pág. 124. ATENCIÓN
Antes de abrir el capó del motor y verificar el
líquido de freno s, de

be consultar y tener en
cuenta las advertencias al respecto
››› pág. 277. Cambio del líquido de frenos
En el Programa de mantenimiento se le infor-
m
a de lo
s

intervalos necesarios para el cam-
bio del líquido de frenos.
Le recomendamos que acuda a un servicio
técnico para realizar el cambio del líquido de
frenos.
Antes de abrir el capó del motor deberá leer
las indicaciones ››› en Indicaciones de se-
gurid a
d p

ara los trabajos en el vano motor
de la pág. 277 del apartado “Indicaciones de
seguridad para los trabajos en el vano mo-
tor”.
El líquido de frenos tiene propiedades hi-
groscópicas, por eso absorbe humedad del
aire con el paso del tiempo. Un excesivo con-
tenido de agua en el líquido de frenos puede
provocar, con el tiempo, corrosión en el siste-
ma de frenos. También reduce notablemente el punto de ebullición del líquido, por lo que
si se solic

itan en exceso los frenos, se forma-
rán burbujas en el sistema de frenos y se re-
ducirá la capacidad de frenado.
Asegúrese siempre que utiliza el líquido de
frenos correcto. Utilice sólo el líquido de fre-
nos que cumpla expresamente la norma VW
501 14.
Puede adquirir el líquido de frenos conforme
a la norma VW 501 14 en un concesionario
SEAT o en un Servicio Oficial SEAT. Si no se
encuentra disponible, utilice sólo un líquido
de frenos de alta calidad que cumpla los re-
quisitos de la norma DIN ISO 4925 CLASS 4 o
de la norma estadounidense FMVSS 116 DOT
4.
Si se utiliza un líquido de frenos de otro tipo
o que no sea de alta calidad, esto puede
afectar al funcionamiento del sistema de fre-
no y reducir su eficacia. Si el recipiente no in-
dica que el líquido de frenos cumple la nor-
ma VW 501 14, DIN ISO 4925 CLASS 4 o la
estadounidense FMVSS 116 DOT 4, no lo uti-
lice. ATENCIÓN
El líquido de frenos es tóxico. Al perder su
vi s

cosidad con el paso del tiempo, la capaci-
dad de frenado disminuye notablemente.
● Antes de abrir el capó del motor y verificar
el líquido de freno
s, debe consultar y tener en » 285
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

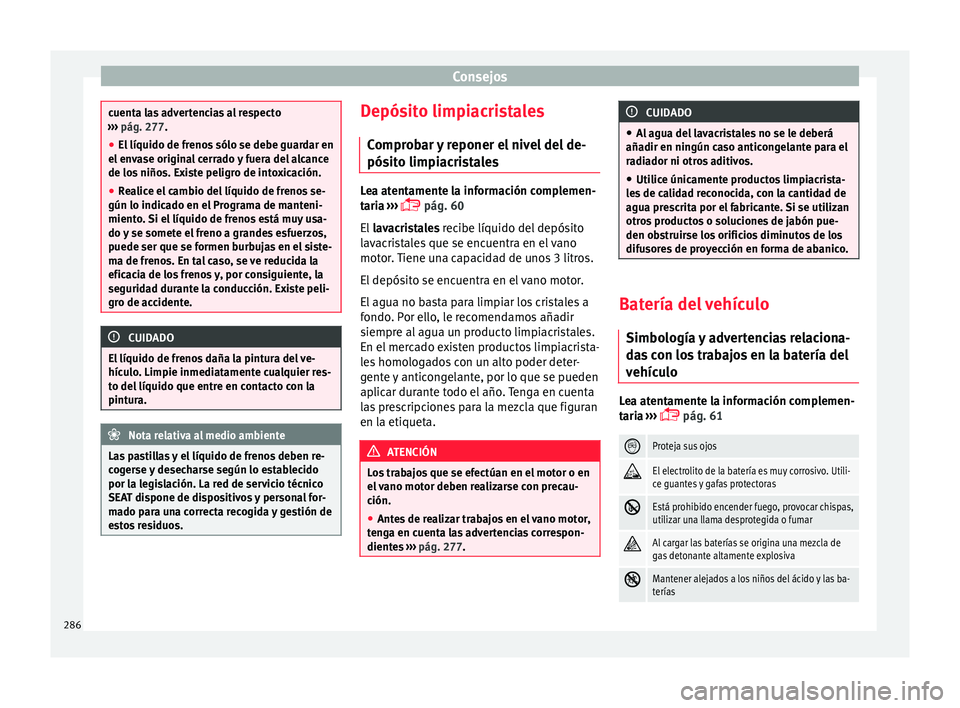

cuenta las advertencias al respecto
›› ›
pág. 277.
● El líquido de frenos sólo se debe guardar en
el env
ase original cerrado y fuera del alcance
de los niños. Existe peligro de intoxicación.
● Realice el cambio del líquido de frenos se-
gún lo indicado en el
Programa de manteni-
miento. Si el líquido de frenos está muy usa-
do y se somete el freno a grandes esfuerzos,
puede ser que se formen burbujas en el siste-
ma de frenos. En tal caso, se ve reducida la
eficacia de los frenos y, por consiguiente, la
seguridad durante la conducción. Existe peli-
gro de accidente. CUIDADO
El líquido de frenos daña la pintura del ve-
hícu lo

. Limpie inmediatamente cualquier res-
to del líquido que entre en contacto con la
pintura. Nota relativa al medio ambiente
Las pastillas y el líquido de frenos deben re-
cog er

se y desecharse según lo establecido
por la legislación. La red de servicio técnico
SEAT dispone de dispositivos y personal for-
mado para una correcta recogida y gestión de
estos residuos. Depósito limpiacristales
C ompr
o

bar y reponer el nivel del de-
pósito limpiacristales Lea atentamente la información complemen-
tari
a

›››
 pág. 60
El lavacristales recibe líquido del depósito
lavacristales que se encuentra en el vano
motor. Tiene una capacidad de unos 3 litros.
El depósito se encuentra en el vano motor.
El agua no basta para limpiar los cristales a
fondo. Por ello, le recomendamos añadir
siempre al agua un producto limpiacristales.
En el mercado existen productos limpiacrista-
les homologados con un alto poder deter-
gente y anticongelante, por lo que se pueden
aplicar durante todo el año. Tenga en cuenta
las prescripciones para la mezcla que figuran
en la etiqueta. ATENCIÓN
Los trabajos que se efectúan en el motor o en
el v

ano motor deben realizarse con precau-
ción.
● Antes de realizar trabajos en el vano motor,
teng
a en cuenta las advertencias correspon-
dientes ››› pág. 277. CUIDADO
● Al agua del

lavacristales no se le deberá
añadir en ningún caso anticongelante para el
radiador ni otros aditivos.
● Utilice únicamente productos limpiacrista-
les
de calidad reconocida, con la cantidad de
agua prescrita por el fabricante. Si se utilizan
otros productos o soluciones de jabón pue-
den obstruirse los orificios diminutos de los
difusores de proyección en forma de abanico. Batería del vehículo
Simbo logía
y

advertencias relaciona-
das con los trabajos en la batería del
vehículo Lea atentamente la información complemen-
t
ari
a

›››
 pág. 61 
Proteja sus ojos

El electrolito de la batería es muy corrosivo. Utili-
ce guantes y gafas protectoras

Está prohibido encender fuego, provocar chispas,
utilizar una llama desprotegida o fumar

Al cargar las baterías se origina una mezcla de
gas detonante altamente explosiva

Mantener alejados a los niños del ácido y las ba-
terías
286
