2017 Peugeot Partner Tepee Návod k obsluze (in Czech)

191
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Uvedení předních stěračů do
servisní polohyVýměna přední stírací lišty
- Nadzvedněte ramínko.
- Uvolněte stírátko a
sundejte jej.
-
Namontujte nové stírátko.- Přiklopte ramínko.
Výměna zadní stírací lišty
- Nadzvedněte ramínko, potom
uvolněte a sundejte stírátko.
-

Namontujte nové stírátko
a

přiklopte ramínko.
VÝMĚNA LI š TY STĚRAČŮ
- Do jedné minuty po vypnutí
zapalování přepněte ovladač
stěračů směrem dolů pro jejich
přesunutí do polohy podél sloupků
čelního skla (zvláštní/servisní
poloha).
Pro návrat stěračů do normální polohy
zapněte zapalování a
přepněte
libovolně ovladač stěračů.
R
8
Výměna lišty stěrače

192
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Bez zvednutí vozidla (všechna
čtyři kola na zemi)
Je třeba vždy použít vlečnou tyč.
ODTAžENÍ VOZIDLA
Při tažení vozidla je nezbytné použít
tažné oko, dodané spolu s nářadím pro
výměnu kola.
Za přední část
- Odjistěte krytku zatlačením na její
spodní část.
-

Odnímatelné tažné oko našroubujte
až na doraz.
Za zadní část
- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.
-

Odnímatelné tažné oko našroubujte
až na doraz. Při vlečení vozidla s

vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.
Se zvednutím vozidla
(pouze 2 kola na zemi)
Je vhodnější zvedat vozidlo pomocí
profesionálního zvedacího nářadí. Vozidla s
mechanickou převodovkou
(naftový motor)
U vozidel s mechanickou převodovkou
je nezbytné, aby byla řadicí páka
v neutrální poloze, při nerespektování
této zásady hrozí poškození
komponentů převodového ústrojí,
brzdového systému a absence účinku
brzdového posilovače po opětovném
spuštění motoru.
Kapitola 8, část „Výměna kola“.
Odtažení vozidla

193
Partner2VP_cs_Chap09_Caract-technique_ed02-2016
Partner2VP_cs_Chap09_Caract-technique_ed02-2016

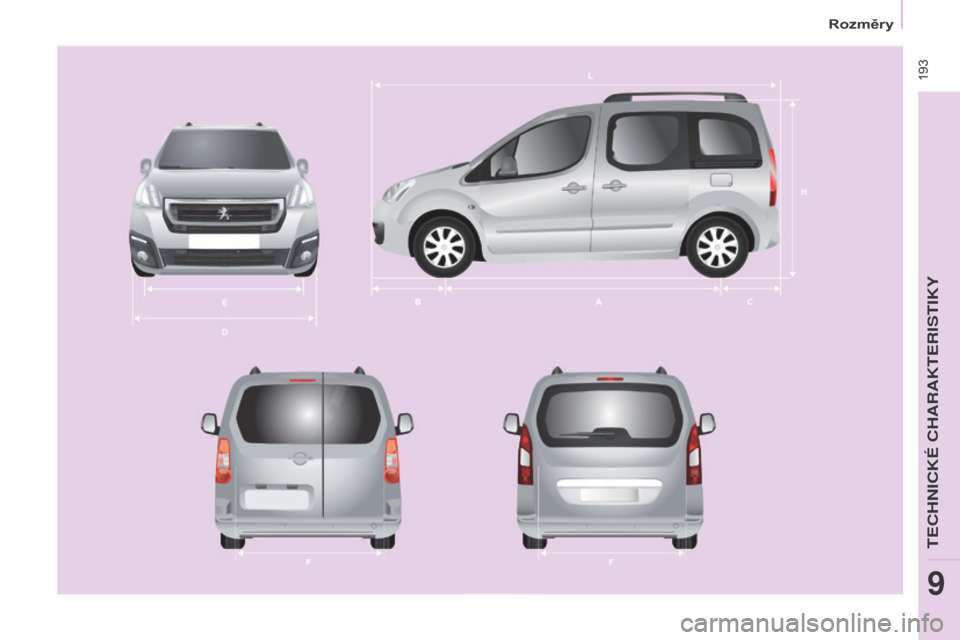

Rozměry
TECHNICK\311 CHARAKTERISTIKY
9

194
Partner2VP_cs_Chap09_Caract-technique_ed02-2016
Partner2VP_cs_Chap09_Caract-technique_ed02-2016

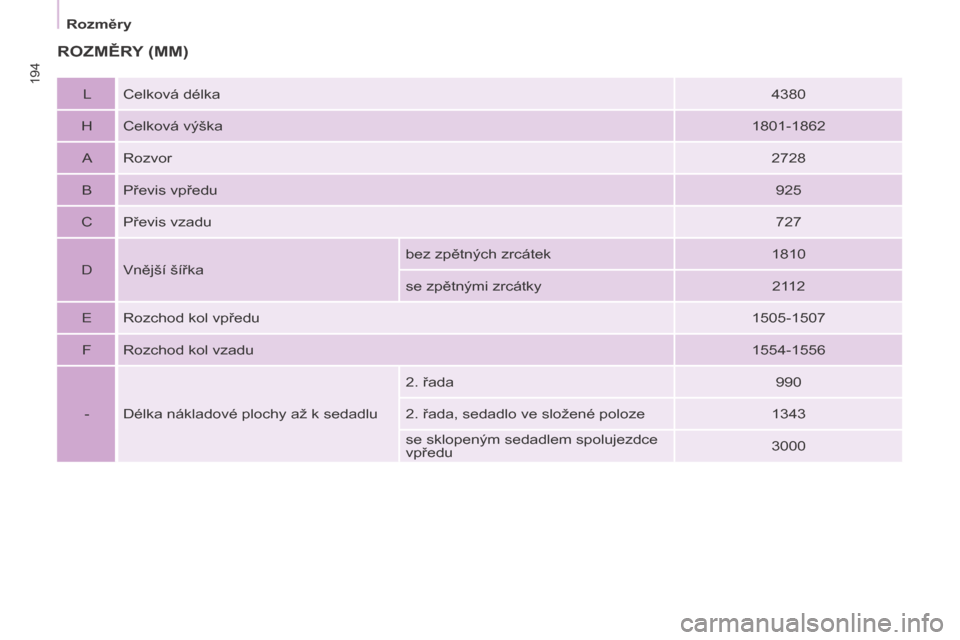

ROZMĚRY (MM )
LCelková délka 4380
H Celková výška 1801-1862
A Rozvor 2728
B Převis vpředu 925
C Převis vzadu 727
D Vnější šířka bez zpětných zrcátek
1810
se zpětnými zrcátky 2112
eRozchod kol vpředu 1505-1507
F Rozchod kol vzadu 1554-1556
- Délka nákladové plochy až k

sedadlu2. řada
990
2. řada, sedadlo ve složené poloze 1343
se sklopeným sedadlem spolujezdce
vpředu 3000
Rozměry

195
Partner2VP_cs_Chap09_Caract-technique_ed02-2016
Partner2VP_cs_Chap09_Caract-technique_ed02-2016
MMaximální výška prahu s pneumatikami 205/65 R15
a obložením zadních výklopných dveří 582
Křídlové dveře Výklopné dveře
Úzké Široké
N Užitečná výška rámu (pod plechem) 111 8
oŠířka4955431582
Zadní dveře (mm)
Rozměry
teCHNICK

196
Partner2VP_cs_Chap09_Caract-technique_ed02-2016
Partner2VP_cs_Chap09_Caract-technique_ed02-2016

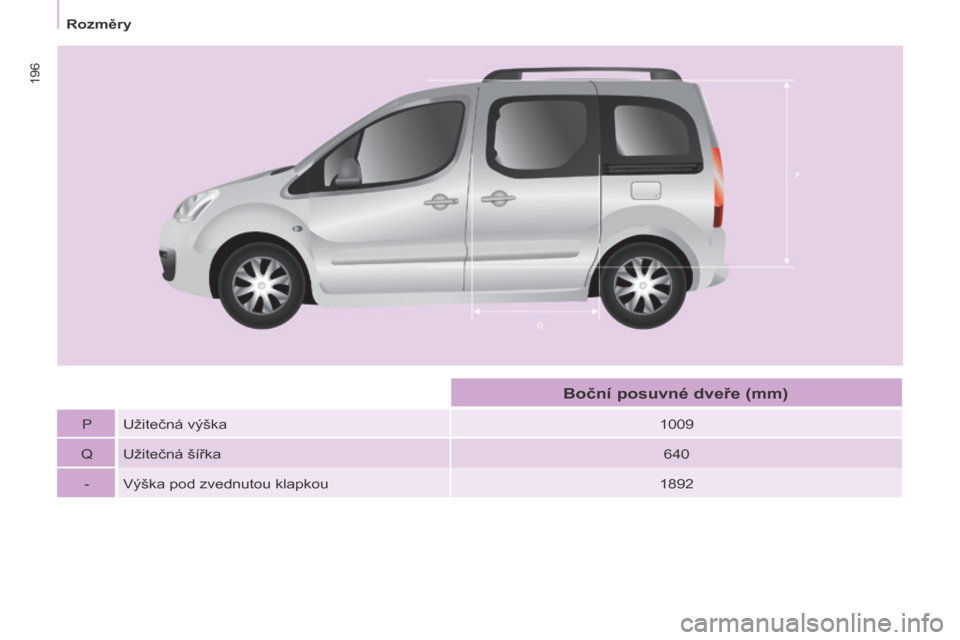

PUžitečná výška 1009
Q Užitečná šířka 640
- Výška pod zvednutou klapkou 1892
Boční posuvné dveře (mm)
Rozměry

197
Partner2VP_cs_Chap09_Caract-technique_ed02-2016Partner2VP_cs_Chap09_Caract-technique_ed02-2016
CHARAKTERISTIKY MOTORŮ
Charakteristiky motoru Vašeho vozidla
(zdvihový objem, maximální výkon,
maximální otáčky, palivo, emise CO
2, ...)
jsou uvedeny v

technickém průkazu.
Tyto charakteristiky odpovídají hodnotám
homologovaným na zkušební motorové
stolici, podle podmínek stanovených
evropskou legislativou (direktiva
1999/99/ES).
Více informací naleznete na
internetových stránkách značky,
v

dokumentaci k

danému modelu vozu.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
HMOTNOSTI VOZIDLA A PŘÍVĚSŮ
Tyto hodnoty, uvedené v kg, jsou
zapsány na štítku nebo samolepce
výrobce.
Hmotnosti přívěsů platné pro V
aše
vozidlo jsou uvedeny v
osvědčení
o
registraci vozidla (technický průkaz).
Provozní hmotnost je rovna
pohotovostní hmotnosti + hmotnost
řidiče (75
kg) + hmotnost paliva v nádrži
naplněné na 90
%.
Hodnoty maximální hmotnosti
jízdní soupravy a hmotnosti přívěsů
jsou platné pro nadmořskou výšku
1000
metrů. Uvedená hmotnost přívěsu
musí být snížena o
10 % na každých
dalších 1000
metrů nadmořské výšky.
Hmotnost brzděného přívěsu může být
navýšena, pokud je o
stejnou hodnotu
snížena hmotnost vozidla, které jej
táhne, aby nebyla překročena hodnota
maximální hmotnosti jízdní soupravy. Vysoké venkovní teploty mohou
způsobit snížení výkonu vozidla
z důvodu ochrany motoru. Pokud
je venkovní teplota vyšší než 37
°C,
snižte hmotnost taženého přívěsu.
Tažení přívěsu málo zatíženým
vozidlem může zhoršit jeho jízdní
vlastnosti.
Při tažení přívěsu se prodlužuje brzdná
dráha.
Povolená rychlost vozidla táhnoucího
přívěs je snížená (dodržujte předpisy
platné v
dané zemi).
Doporučené svislé zatížení odpovídá
maximálnímu svislému zatížení koule
tažného zařízení (demontovatelné
s
nebo bez nářadí).
MTAC: maximální hmotnost vozidla.
MTRA: maximální hmotnost jízdní
soupravy.
Umístění štítku výrobce je
popsáno v
kapitole 9, část
„Identifikační prvky“.
V každé zemi je nutno dodržovat
hodnoty hmotností přívěsů, stanovené
místními předpisy. Informace o
tažné
kapacitě Vašeho vozidla a maximální
hmotnosti jízdní soupravy získáte
v
servisu sítě PEUGEOT.
TECHNICK\311 CHARAKTERISTIKY
9
Hmotnosti

198
Partner2VP_cs_Chap09_Caract-technique_ed02-2016Partner2VP_cs_Chap09_Caract-technique_ed02-2016
Motory / Hmotnosti - benzín
5 místMotor Převodovka Obsah motorového
oleje (l)
s
výměnou filtruNebrzděný
přívěs
(kg)Doporučené svislé
zatížení koule
tažného zařízení (kg)
1.6 110 k
Mechanická 5-ti stupňová3,25 750 55
1.6 VTi 100 k
Mechanická 5-ti stupňová4,25 600 70
1.6 VTi 120 k
Mechanická 5-ti stupňová4,25 690 70
1.6 VTi 120 k Euro 6
Mechanická 5-ti stupňová4,25 600 70
1.2 PureTech S&S 110 k

Euro 6
Mechanická 5-ti stupňová3,45 600 70
7 míst Motor Převodovka Obsah motorového
oleje (l)
s

výměnou filtru Nebrzděný
přívěs
(kg)Doporučené svislé
zatížení koule
tažného zařízení (kg)
1.6 110 k
Mechanická 5-ti stupňová3,25 750 70
Hmotnosti
