95
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
Stropní police
Nachází se nad slunečními clonami
a slouží k ukládání rozličných
předmětů (svetr, dokumenty,
rukavice,
...).
Dvířka tvořená slunečními clonami
umožňují náhled do police a
přístup
k
uloženým předmětům.
Maximální přípustné zatížení stropní
police: 5
kg.
Neodkládejte do police předměty,
které by představovaly nebezpečí pro
cestující.
Středová úložná konzola
Tato konzola nabízí praktický přídavný
úložný prostor: je vyjímatelná
a
připevňuje se k podstavci, který má
kromě jiného ve své zadní části dva
držáky na pohárky.
Dbejte na to, aby byl předmět (láhev,
plechovka, ...), umístěný ve výlisku,
dobře zajištěn a
nehrozilo nebezpečí
jeho zvrhnutí za jízdy.
Jakákoli kapalina, která se může rozlít,
představuje riziko poškození vybavení
v
případě styku s ovladači na místě
řidiče a
na středové konzoli.
Buďte opatrní.
Sluneční clona
Pro zabránění oslňování zepředu
sklopte sluneční clonu směrem dolů.
Na rubu sluneční clony řidiče je kapsa
pro lístky mýtného, platební karty,
apod.
Úložné prostory pod sedadly
V podlaze pod předními sedadly se
nacházejí úložné prostory (s víkem
nebo bez víka).
Pro přístup k nim posuňte sedadlo
dopředu. Víko se zvedá ze zadní
strany sedadla.
ERGONOMIE A
4
Život na palubě

96
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

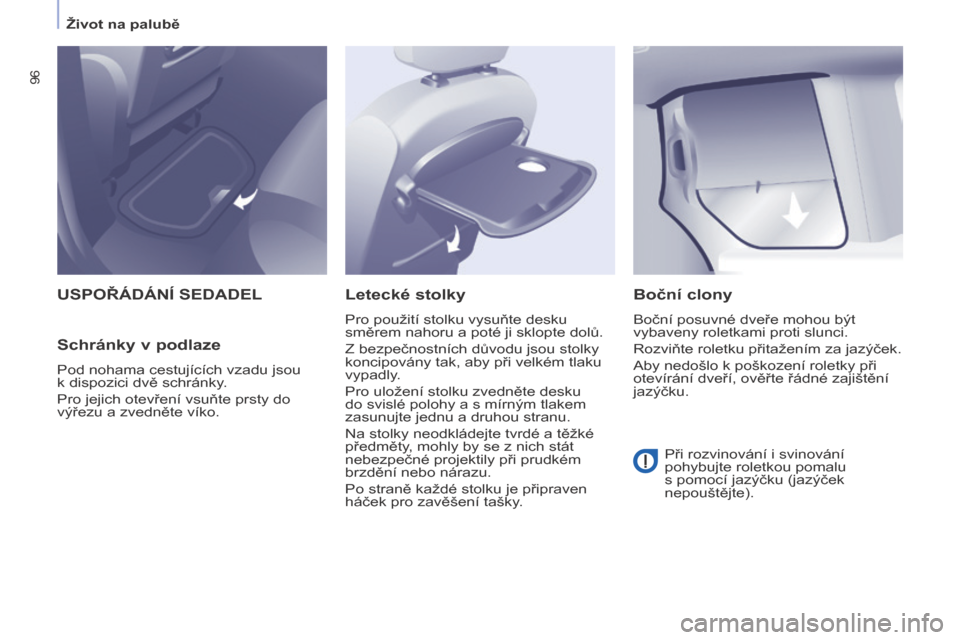

USPOŘÁDÁNÍ SEDADEL
Schránky
v
podlaze
Pod nohama cestujících vzadu jsou
k dispozici dvě schránky.
Pro jejich otevření vsuňte prsty do
výřezu a
zvedněte víko.
Letecké stolky
Pro použití stolku vysuňte desku
směrem nahoru a poté ji sklopte dolů.
Z bezpečnostních důvodu jsou stolky
koncipovány tak, aby při velkém tlaku
vypadly.
Pro uložení stolku zvedněte desku
do svislé polohy a
s mírným tlakem
zasunujte jednu a
druhou stranu.
Na stolky neodkládejte tvrdé a
těžké
předměty, mohly by se z
nich stát
nebezpečné projektily při prudkém
brzdění nebo nárazu.
Po straně každé stolku je připraven
háček pro zavěšení tašky.
Boční clony
Boční posuvné dveře mohou být
vybaveny roletkami proti slunci.
Rozviňte roletku přitažením za jazýček.
Aby nedošlo k
poškození roletky při
otevírání dveří, ověřte řádné zajištění
jazýčku.
Při rozvinování i svinování
pohybujte roletkou pomalu
s

pomocí jazýčku (jazýček
nepouštějte).
Život na palubě

97
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
STŘECHA ZÉNITH
Střecha je multifunkční a navazuje na
stropní polici. Je tvořena následujícími
prvky:
Úložné prostory
Na obou stranách střechy máte
k dispozici úložné prostory. Maximální
povolené zatížení: 6
kg.
Průsvitné dno pomáhá mít přehled
o
uložených předmětech.
Do schránek nedávejte předměty, které
by mohly představovat nebezpečí pro
cestující.
Stropní světlo
Funguje stejným způsobem jako
přední stropní světlo.
Viz kapitola 4, část „Život na
palubě“, odstavec „Stropní světla“.
ERGONOMIE A
4
Život na palubě

98
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
ZevnitřZvenku
Zadní box
Stopní box je přístupný ze zadních
míst a
ze zavazadlového prostoru.
Ze zadních míst: posuňte přepážky pro
otevření schránky.
Větrací otvory
Třípolohový ovladač umožňuje
regulovat množství vycházejícího
vzduchu.
Větrací otvory jsou doplněny
osvěžovačem vzduchu.
Ze zavazadlového prostoru: dejte palec
do prolisu a

poté přitáhněte madlo pro
otevření schránky.
Otevírejte schránku opatrně,
aby nedošlo k

případnému pádu
předmětů uložených v

boxu.
Maximální povolené zatížení: 10

kg.
Život na palubě

99
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
OSVĚžOVAČ VZDUCHU
Osvěžovač šíří v prostoru pro cestrující
vůni prostřednictvím větracích výstupů
na multifunkční střeše.
Nastavování intenzity
Nastavujte intenzitu šíření vůně
otáčením chromovaného kolečka:
-

vlevo pro zeslabení,
-


vpravo pro zesílení.
Pro zastavení šíření vůně otočte
chromované kolečko zcela vlevo.
Vyjímání osvěžovače
- Zatlačte ovladač až na doraz
a současně jej otočte o čtvrt otáčky
směrem doleva.
-

V
yjměte osvěžovač z uložení
v
multifunkční střeše.
-

V
yměňte kartuši.
ERGONOMIE A
4
Život na palubě

100
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
Výměna kartuše
Nová náplň do osvěžovače zahrnuje
kartuši B a utěsněné pouzdro C.
-

Sejměte ochrannou fólii
D.
-

Umístěte hlavu kartuše
B na
ovladač
A
osvěžovače.
-

Otočením o
čtvrt otáčky ji zajistěte
na ovladači a
sejměte pouzdro.
-

Zasuňte osvěžovač do jeho
uložení.
Kartuši s

vůní můžete kdykoli vyměnit
a
načatou uschovat v jejím pouzdře.
Ovladač osvěžovače
A
je nezávislý na
kartuši.
Náplně jsou dodávány bez ovladače A.
Zasunování osvěžovače
Po nasazení nebo výměně kartuše
s vůní
-

Zasuňte osvěžovač do jeho
uložení.
-


Otočte jej o
čtvrt otáčky směrem
doprava.
Správné používání
Z bezpečnostních důvodů používejte
pouze náplně kartuše k tomuto účelu.
Kartuše nerozmontovávejte.
Uschovejte těsnicí pouzdra kartuší,
neboť slouží jako obal pro uložení
nepoužívané kartuše.
Nikdy se nesnažte doplnit osvěžovač
jinými vonnými látkami než těmi, které
jsou doporučené sítí PEUGEOT.
Uchovávejte je mimo dosah dětí
a
domácích zvířat. Zabraňte styku
s
kůží a očima. v případě požití se
obraťte na lékaře a
ukažte mu obal
nebo štítek výrobku.
Ovladač osvěžovače
A
může být na
multifunkční střechu upevněn jen
s

kartuší.
Mějte tedy vždy k

dispozici
ovladač
A
a

alespoň jednu kartuši.
Náplně jsou k

dispozici v

prodejní síti
PEUGEOT.
Život na palubě

101
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

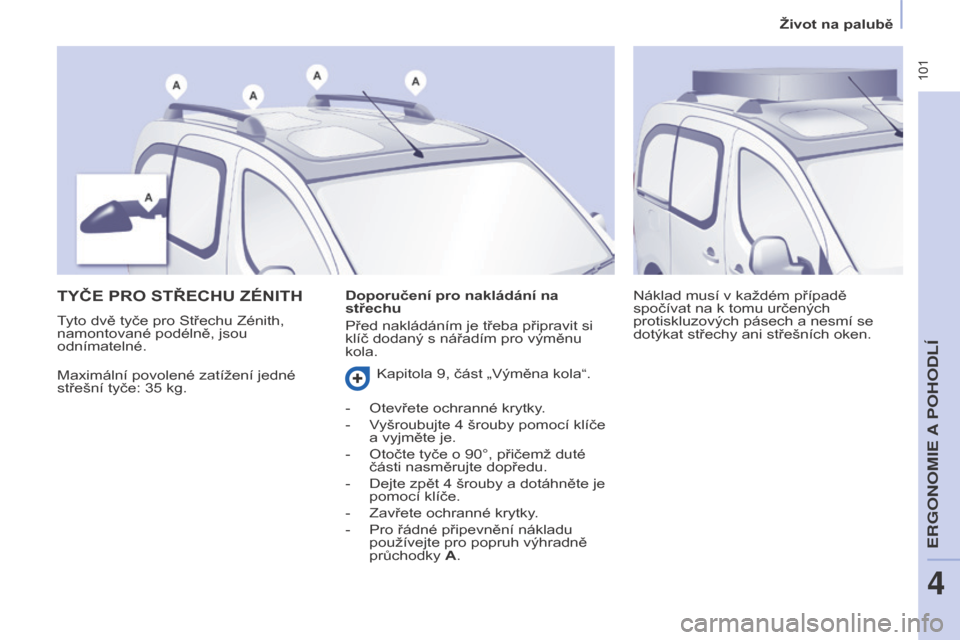

TYČE PRO STŘECHU ZÉNITH
Maximální povolené zatížení jedné
střešní tyče: 35 kg. Náklad musí v
každém případě
spočívat na k tomu určených
protiskluzových pásech a nesmí se
dotýkat střechy ani střešních oken.
Doporučení pro nakládání na
střechu
Před nakládáním je třeba připravit si
klíč dodaný s
nářadím pro výměnu
kola.
Tyto dvě tyče pro Střechu Zénith,
namontované podélně, jsou
odnímatelné.
Kapitola 9, část „Výměna kola“.
-
Otevřete ochranné krytky
.
-

V
yšroubujte 4 šrouby pomocí klíče
a
vyjměte je.
-

Otočte tyče o
90°, přičemž duté
části nasměrujte dopředu.
-

Dejte zpět 4
šrouby a dotáhněte je
pomocí klíče.
-

Zavřete ochranné krytky
.
-

Pro řádné připevnění nákladu
používejte pro popruh výhradně
průchodky

A.
ERGONOMIE A
4
Život na palubě

102
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016
VNĚJšÍ STŘEšNÍ TYČE
Pokud na tyto tyče namontujete příčné tyče, řiďte se hodnotami povoleného
zatížení uváděnými výrobcem tyčí, přičemž nepřekračujte hodnotu 75 kg.
