2017 Peugeot Partner Tepee Návod k obsluze (in Czech)

183
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
3. Směrová světla
Typ B, PY21W - 21W (jantarově žlutá)
-
Sundejte víko zatažením za
jazýček z

měkké pryže.
-

Pootočte držák žárovky o
čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-

Zatlačte mírně na žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C, H1 - 55W
-

V
yjměte tři spony a připevňovací
šroub podběhu, nacházející se pod
nárazníkem.
-

Odsuňte podběh směrem nahoru.
-


Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v

horní části.-

V
yjměte držák žárovky sevřením
dvou příchytek (nahoře a
dole)
palcem a
ukazováčkem.
-

V
yměňte celý modul (držák žárovky
a
žárovku).
-

Při zpětné montáži modulu
a

nárazníku postupujte v opačném
pořadí úkonů.
R
8
Výměna žárovky

184
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Boční směrové světlo
Typ A, WY5W - 5W (jantarově žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a

uvolněte jej
posunutím směrem dopředu.
-

Obraťte se na servis sítě
PEUGEOT

pro získání nového
směrového světla, které je tvořeno
jediným celistvým dílem.
-

Při montáži nasuňte boční směrové
světlo dozadu a

posuňte jej
dopředu.
Stropní světla
Typ A, 12V5W - 5W
-

V
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu
z
každé strany stropního světla.
-

V
ytáhněte a vyměňte žárovku.
-

Zacvakněte průhledný kryt do jeho
uložení a

ověřte jeho zajištění.
Vpředu / Vzadu
Výměna žárovky

185
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Zadní světlo
Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.
Při montáži dbejte na správné
umístění jazýčků a
vodiče
elektrického napájení, aby nedošlo
k
jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
-
V ychylte všechny 4 jazýčky
a vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-

V
yměňte žárovku.
Při vyjímání optického bloku:
-

se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k

sobě.
Bližší informace o

žárovkách naleznete
v

přehledu „Typy žárovek“.
1.

Brzdová / obrysová světla


T

yp B, P21/5W - 21/5W
2.

Směrová světla


T

yp B, PY21W - 21W (jantarová
barva)
3.

Zpětné světlomety


T

yp B, P21W - 21W
4.

Světlomety do mlhy


T

yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a

jejich okolí,
aby nedošlo k

poškození ochranného
průhledného laku a

těsnění. Kapitola 9, část „Výměna kola“.
-

Identifikujte vadnou žárovku a
poté
otevřete zadní dveře na 180°.
Kapitola 3, část „Vstupy“.
-

V
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-
Z vnější strany vyjměte optický blok.
-


Přidržte celé světlo a
odpojte
elektrický konektor.
RYCHL

186
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016

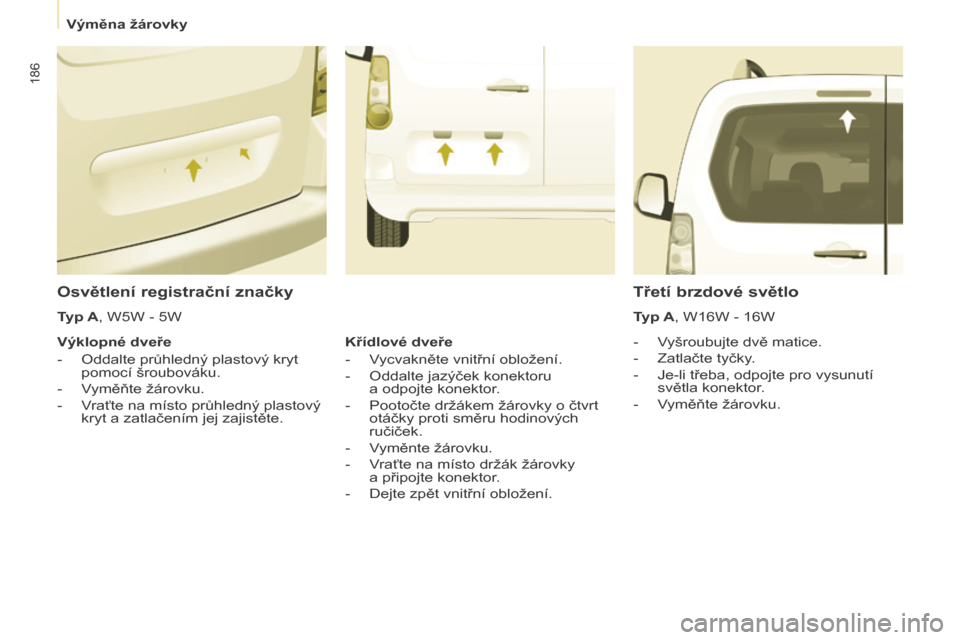

Osvětlení registrační značky
- Vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-

V
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-

Oddalte průhledný plastový kryt
pomocí šroubováku.
-


V

yměňte žárovku.
-

V

raťte na místo průhledný plastový
kryt a

zatlačením jej zajistěte. Křídlové dveře
-

V

ycvakněte vnitřní obložení.
-

Oddalte jazýček konektoru
a


odpojte konektor.
-

Pootočte držákem žárovky o


čtvrt
otáčky proti směru hodinových
ručiček.
-

V

yměnte žárovku.
-

V

raťte na místo držák žárovky
a

připojte konektor.
-

Dejte zpět vnitřní obložení.
Výměna žárovky

187
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
VÝMĚNA POJISTKY
Pojistkové skříňky se nacházejí:
-

v levé spodní části palubní desky
(za krytem),
-


v motorovém prostoru
(u

akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky. V případě potřeby jakéhokoli
jiného zásahu se obraťte na servis
sítě PEUGEOT nebo na jiný odborný
servis.
Vyjímání a vkládání pojistky
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou
hodnotou.
Upozornění pro odborníky:
veškeré informace o pojistkách
a relé naleznete ve schématech
„Postup opravy“ na značkovém portálu.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce,
způsobené montáží doplňkového
vybavení, které není dodáváno
a

doporučováno společností
PEUGEOT a nebylo namontováno
podle jejích pokynů, zvláště je-li
souhrnná spotřeba všech těchto
připojených doplňkových zařízení vyšší
než 10 mA. Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.
●

Použijte pinzetu.
RYCHL

188
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky v palubní desce
Vyklopte kryt pro přístup k pojistkám.Pojistka
F
Proudová hodnota
A Přiřazení
1 15 Stěrač zadního skla
2 - Volná
3 5 Airbag
4 10 Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20 Autorádio, displej, detekce poklesu tlaku, alarm
a
siréna
9 30 Zásuvka 12 V vpředu a vzadu
10 15 Centrální konzola 11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, airbag
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek
Výměna pojistky

189
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky pro interiér
Pojistka FProudová hodnota
A Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé přiklápěcích zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení
R
8
Výměna pojistky

190
Partner2VP_cs_Chap08_Aide-rapide_ed02-2016Partner2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky v motorovém prostoru
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek.Pojistka
F
Proudová hodnota
A Přiřazení
1 20 Řízení motoru
2 15 Zvuková houkačka
3 10 Čerpadlo ostřikovače skel vpředu a vzadu
4 - Volná
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10 Brzdový spínač, spínač spojky
8 25 Startér
9 10 Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru 11 40 Volná
12 30 Stěrače
13 40 Inteligentní řídicí jednotka (BSI)
14 30 Čerpadlo
15 10 Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo
Výměna pojistky
