2017 OPEL MOKKA X Omaniku käsiraamat (in Estonian)

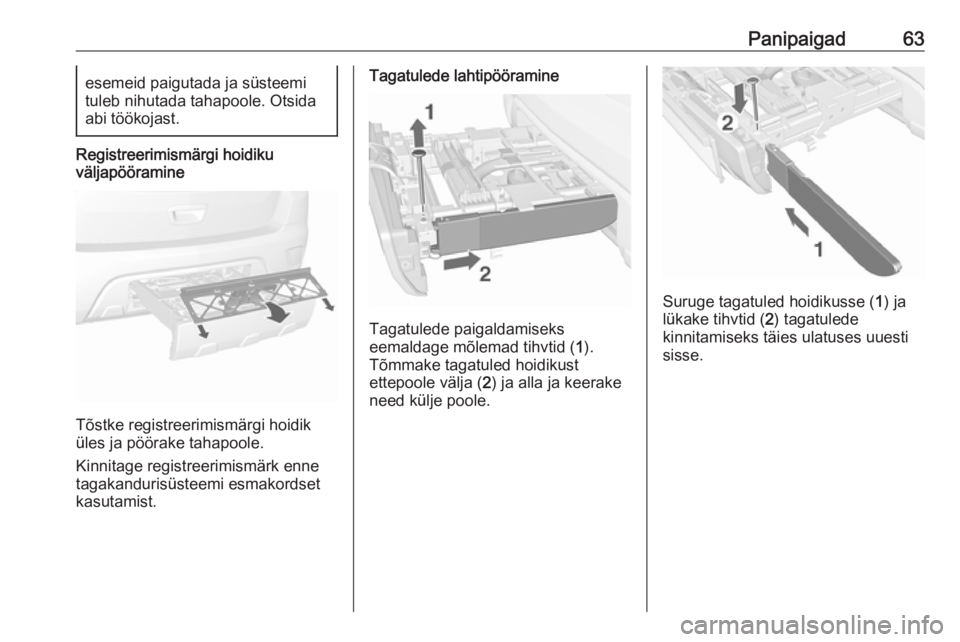

Panipaigad63esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Kinnitage registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.
Tagatulede lahtipööramine
Tagatulede paigaldamiseks
eemaldage mõlemad tihvtid ( 1).
Tõmmake tagatuled hoidikust
ettepoole välja ( 2) ja alla ja keerake
need külje poole.
Suruge tagatuled hoidikusse ( 1) ja
lükake tihvtid ( 2) tagatulede
kinnitamiseks täies ulatuses uuesti
sisse.

64PanipaigadRattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole ( 1) ja
tõmmake välja.
Pöörake raam üles ( 2).
Lükake raam alla ( 1) ja pöörake pide
( 2 ) rakendamiseks tahapoole.
Vajutage nuppu ( 1) ja eemaldage
raami vasakpoolne osa ( 2).

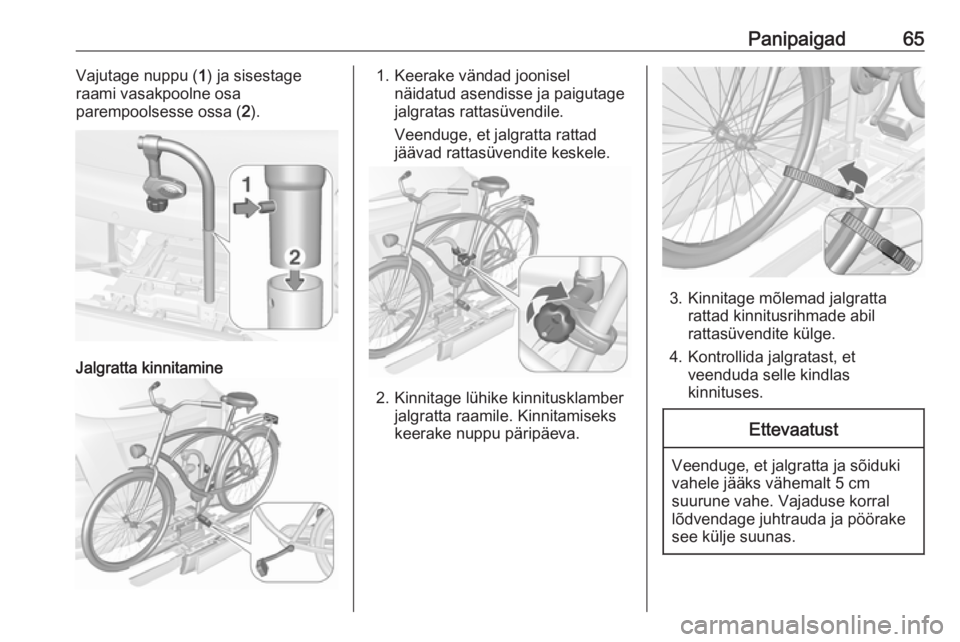

Panipaigad65Vajutage nuppu (1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa ( 2).
Jalgratta kinnitamine
1. Keerake vändad joonisel
näidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake
see külje suunas.

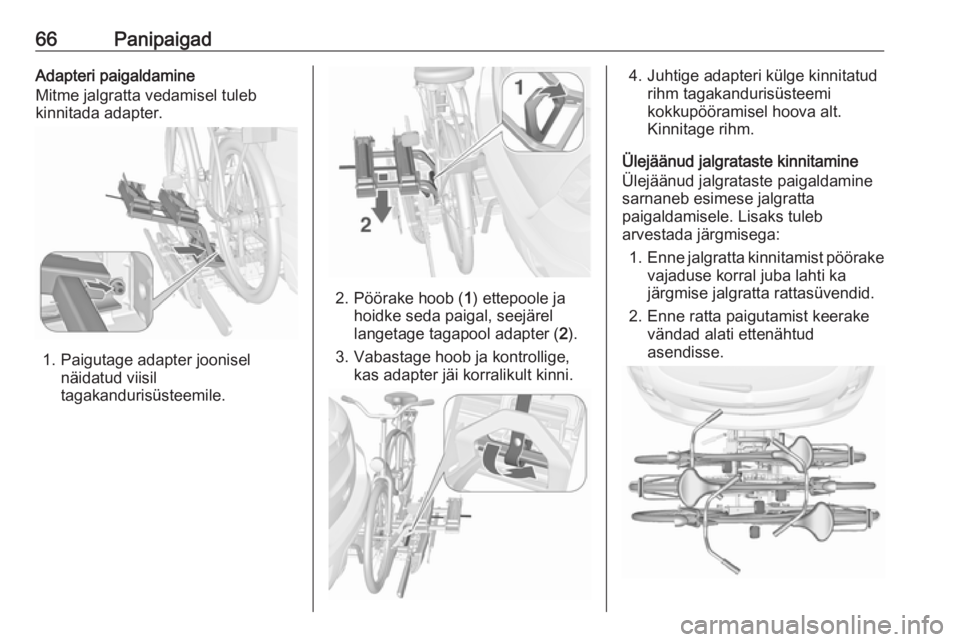

66PanipaigadAdapteri paigaldamine
Mitme jalgratta vedamisel tuleb
kinnitada adapter.
1. Paigutage adapter joonisel
näidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob ( 1) ettepoole ja
hoidke seda paigal, seejärel
langetage tagapool adapter ( 2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatudrihm tagakandurisüsteemi
kokkupööramisel hoova alt.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Lisaks tuleb
arvestada järgmisega:
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.

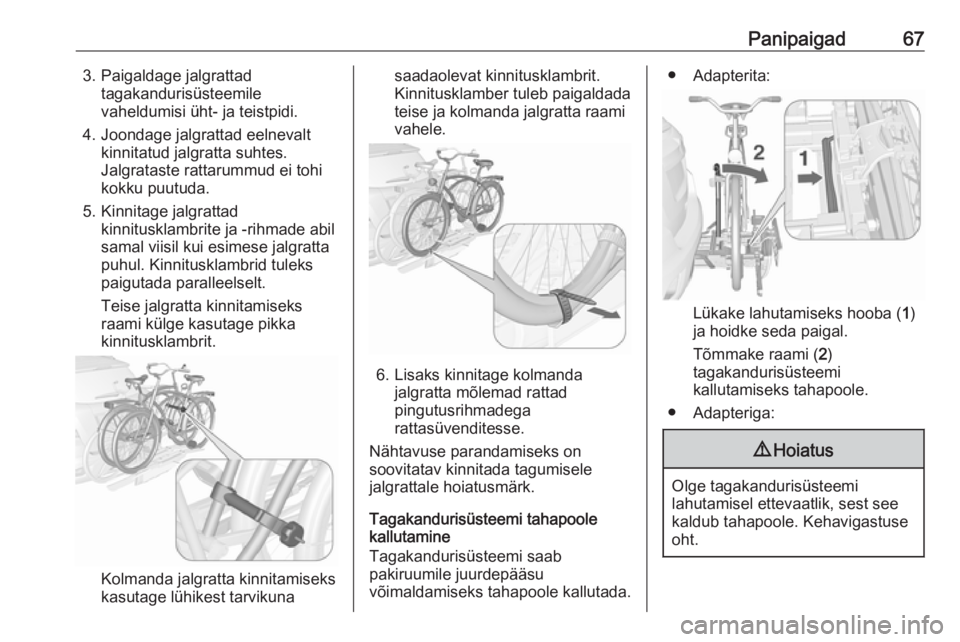

Panipaigad673. Paigaldage jalgrattadtagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
teise ja kolmanda jalgratta raami vahele.
6. Lisaks kinnitage kolmanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parandamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba ( 1)
ja hoidke seda paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.

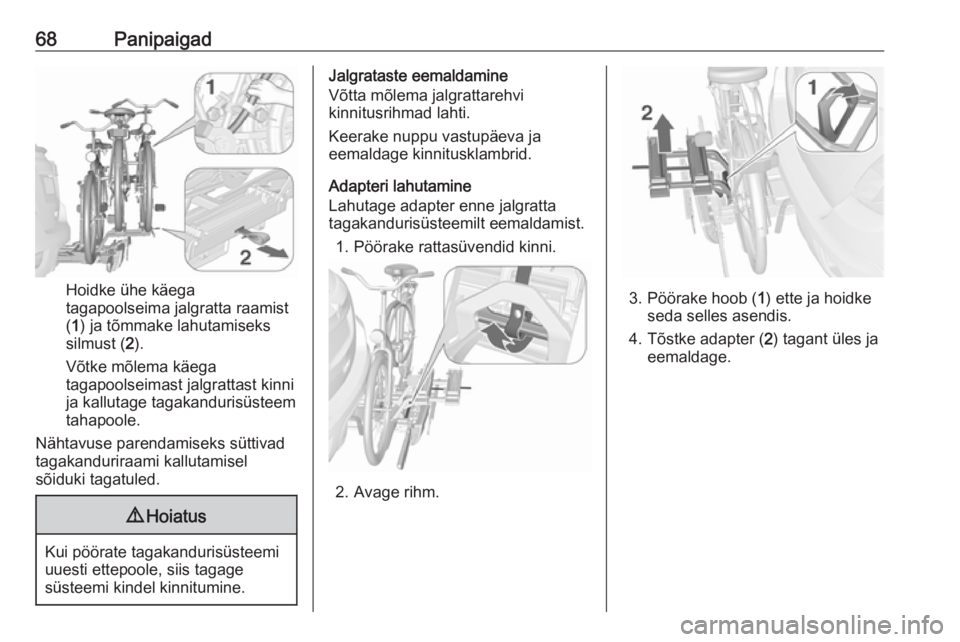

68Panipaigad
Hoidke ühe käega
tagapoolseima jalgratta raamist
( 1 ) ja tõmmake lahutamiseks
silmust ( 2).
Võtke mõlema käega tagapoolseimast jalgrattast kinni
ja kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, siis tagage
süsteemi kindel kinnitumine.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne jalgratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.
2. Avage rihm.
3. Pöörake hoob ( 1) ette ja hoidke
seda selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.

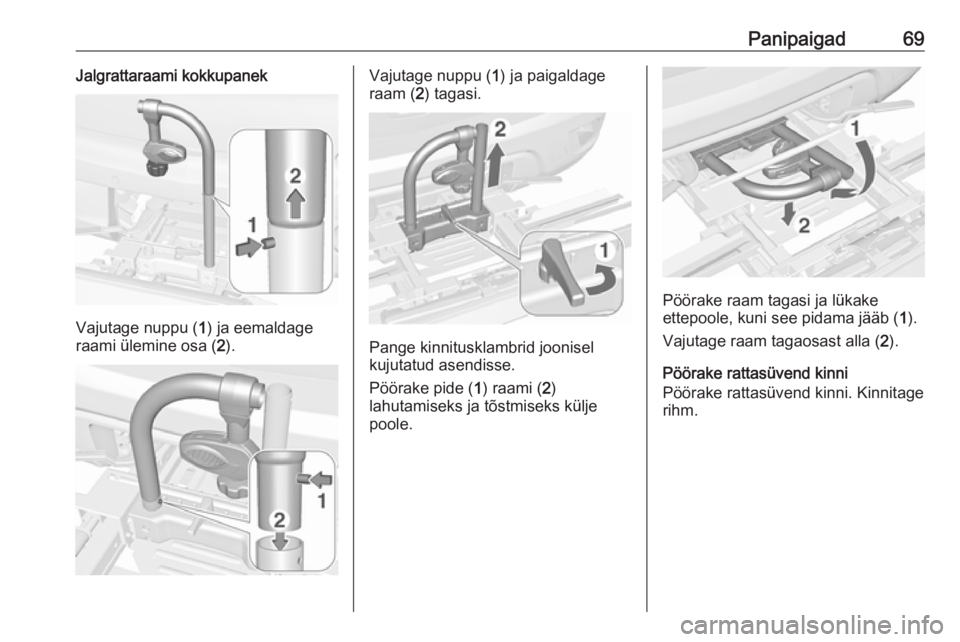

Panipaigad69Jalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa ( 2).
Vajutage nuppu ( 1) ja paigaldage
raam ( 2) tagasi.
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.

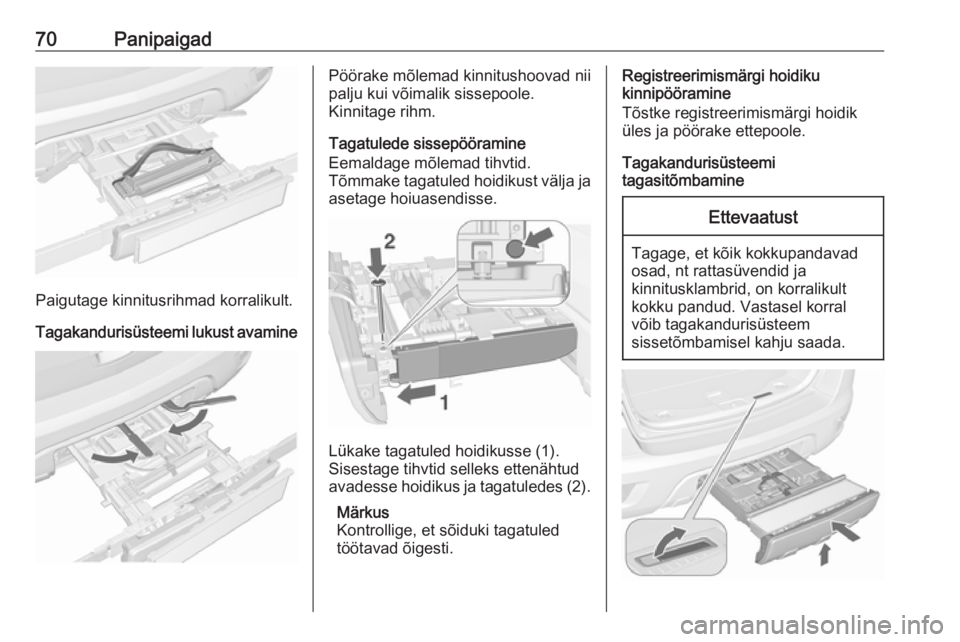

70Panipaigad
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede sissepööramine
Eemaldage mõlemad tihvtid.
Tõmmake tagatuled hoidikust välja ja
asetage hoiuasendisse.
Lükake tagatuled hoidikusse (1).
Sisestage tihvtid selleks ettenähtud
avadesse hoidikus ja tagatuledes (2).
Märkus
Kontrollige, et sõiduki tagatuled
töötavad õigesti.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Tagage, et kõik kokkupandavad
osad, nt rattasüvendid ja
kinnitusklambrid, on korralikult
kokku pandud. Vastasel korral
võib tagakandurisüsteem
sissetõmbamisel kahju saada.
