2017 OPEL MOKKA X Omaniku käsiraamat (in Estonian)

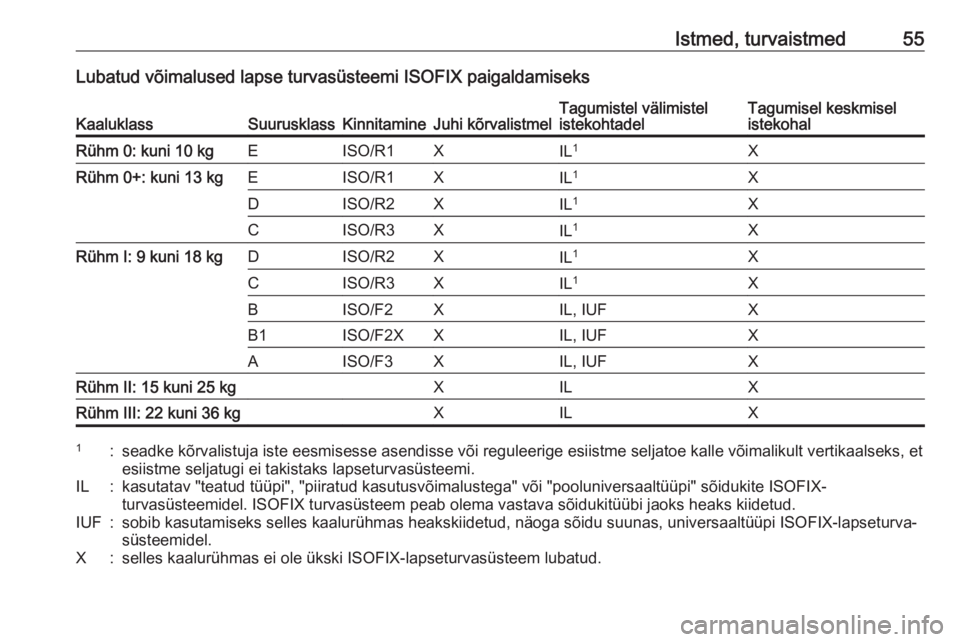

Istmed, turvaistmed55Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1XIL 1XRühm 0+: kuni 13 kgEISO/R1XIL1XDISO/R2XIL 1XCISO/R3XIL1XRühm I: 9 kuni 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRühm II: 15 kuni 25 kgXILXRühm III: 22 kuni 36 kgXILX1:seadke kõrvalistuja iste eesmisesse asendisse või reguleerige esiistme seljatoe kalle võimalikult vertikaalseks, et
esiistme seljatugi ei takistaks lapseturvasüsteemi.IL:kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX- turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.

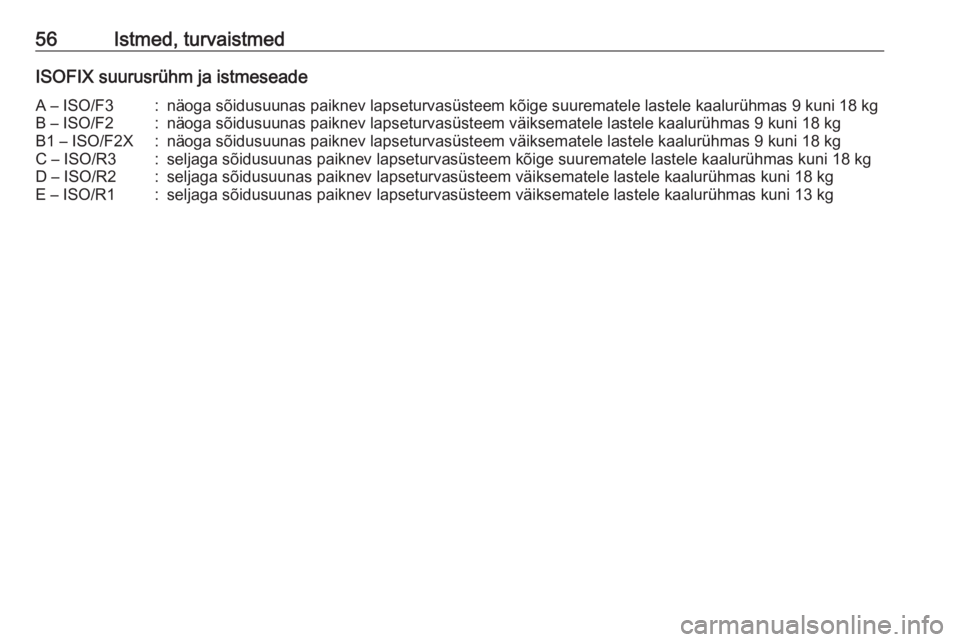

56Istmed, turvaistmedISOFIX suurusrühm ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

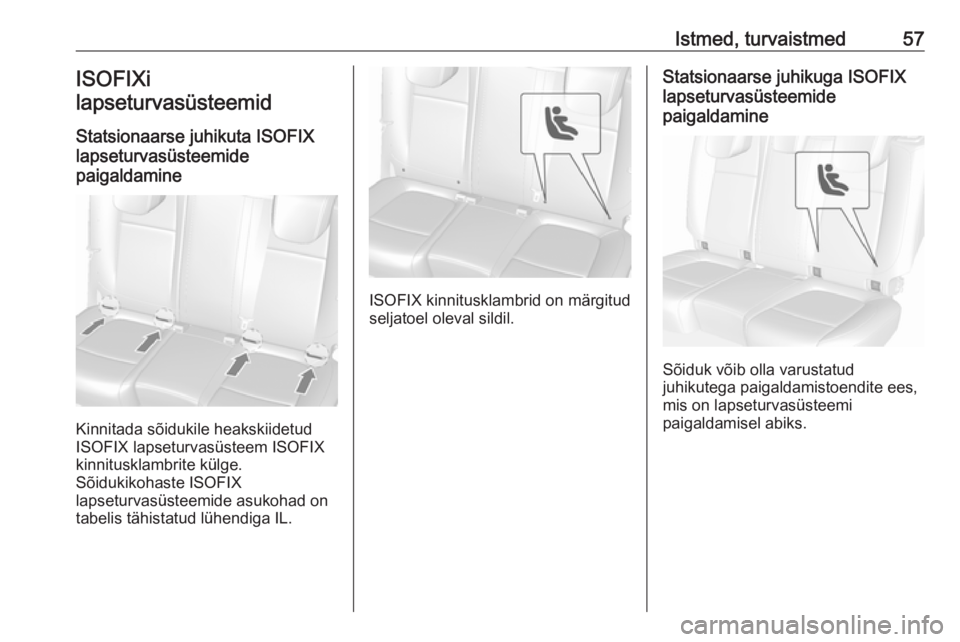

Istmed, turvaistmed57ISOFIXi
lapseturvasüsteemid
Statsionaarse juhikuta ISOFIX
lapseturvasüsteemide
paigaldamine
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud
seljatoel oleval sildil.
Statsionaarse juhikuga ISOFIX
lapseturvasüsteemide
paigaldamine
Sõiduk võib olla varustatud
juhikutega paigaldamistoendite ees,
mis on lapseturvasüsteemi
paigaldamisel abiks.

58Istmed, turvaistmed
Lapseturvasüsteemi paigaldamisel
pöörduvad juhikute katted
automaatselt taha.
Ülemise kinnitusrihmakinnitusaasad
Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Ülemise kinnitusrihma lapse
turvaistme kinnitusaasad on
tähistatud sümboliga :.Mitte-ISOFIX lapse turvaistmete
korral kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge. Rihm
peab kulgema peatoe kahe juhtvarda vahelt.
ISOFIX lapse turvaistmete korral
kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge lisaks
ISOFIX-kinnitusele. Rihm peab
kulgema peatoe kahe juhtvarda
vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

Panipaigad59PanipaigadHoiukohad.................................... 59
Kindalaegas ............................... 59
Topsihoidikud ............................ 59
Eesmised panipaigad ................60
Päikseprillihoidik ........................60
Istmealune panipaik ..................61
Keskkonsooli hoiulaegas ...........61
Tagakandurisüsteem .................61
Pakiruum ...................................... 71
Pakiruumi kate ........................... 73
Põrandaaluse panipaiga kaas ...73
Kinnitusaasad ............................ 73
Ohukolmnurk ............................. 74
Esmaabikomplekt ......................74
Katusepakiraam ........................... 74
Katuseraam ............................... 74
Koormusteave .............................. 75Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Avamiseks tõmmake käepidet.
Kindalaegas peab olema sõidu ajal
suletud.
Topsihoidikud
Topsihoidikud asetsevad
keskkonsoolil ja keskkonsooli
tagaosas.

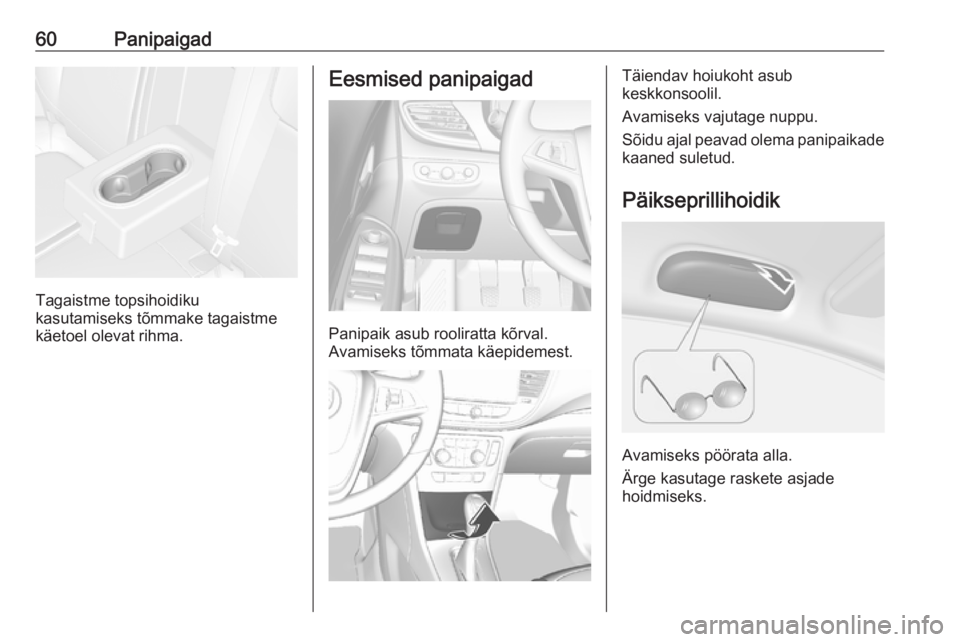

60Panipaigad
Tagaistme topsihoidiku
kasutamiseks tõmmake tagaistme
käetoel olevat rihma.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Avamiseks tõmmata käepidemest.
Täiendav hoiukoht asub
keskkonsoolil.
Avamiseks vajutage nuppu.
Sõidu ajal peavad olema panipaikade kaaned suletud.
Päikseprillihoidik
Avamiseks pöörata alla.
Ärge kasutage raskete asjade
hoidmiseks.

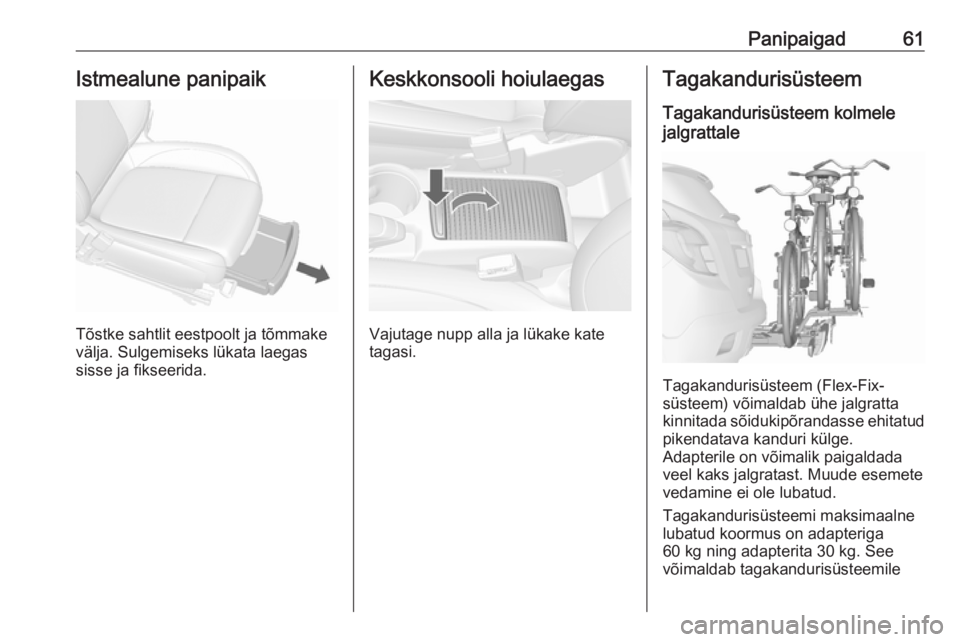

Panipaigad61Istmealune panipaik
Tõstke sahtlit eestpoolt ja tõmmake
välja. Sulgemiseks lükata laegas sisse ja fikseerida.
Keskkonsooli hoiulaegas
Vajutage nupp alla ja lükake kate
tagasi.
Tagakandurisüsteem
Tagakandurisüsteem kolmele
jalgrattale
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab ühe jalgratta
kinnitada sõidukipõrandasse ehitatud
pikendatava kanduri külge.
Adapterile on võimalik paigaldada veel kaks jalgratast. Muude esemetevedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
60 kg ning adapterita 30 kg. See
võimaldab tagakandurisüsteemile

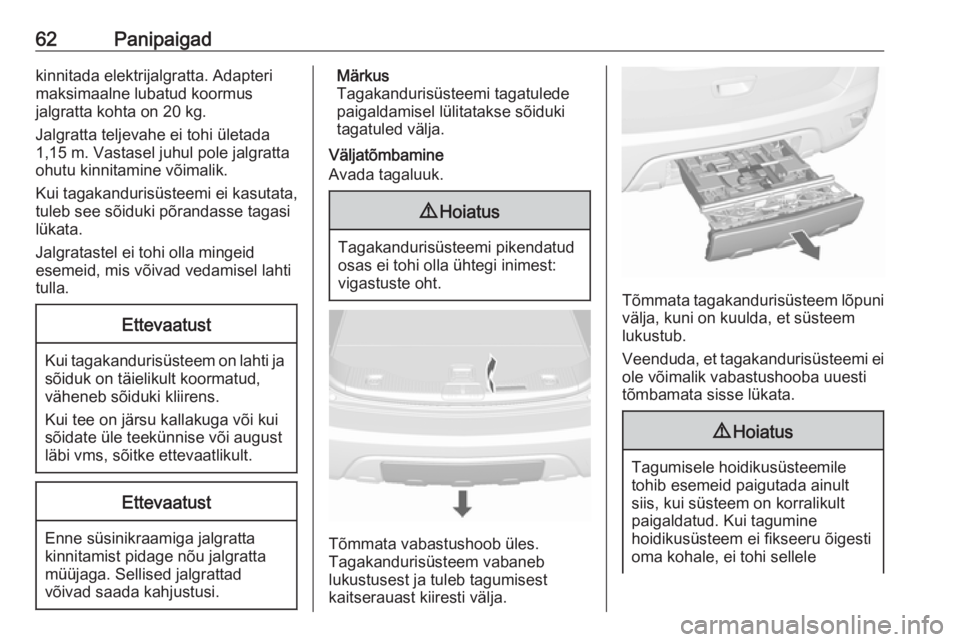

62Panipaigadkinnitada elektrijalgratta. Adapteri
maksimaalne lubatud koormus
jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb sõiduki kliirens.
Kui tee on järsu kallakuga või kui
sõidate üle teekünnise või august
läbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustusi.
Märkus
Tagakandurisüsteemi tagatulede
paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Tagakandurisüsteem vabaneb
lukustusest ja tuleb tagumisest
kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuestitõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
