2017 OPEL MOKKA X Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine191Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldage kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp on mootoriruumis.
Avada kate, tõsta see ülespoole ja
eemaldada.
Minikaitsmed
NrAhel1Katuseluuk2Välispeegli lüliti / vihmaandur3–4–5Elektrilise piduri juhtmoodul6Nutikas akuandur7Roolisamba lukustus8Käigukasti juhtplokk9–10Tahavaatekaamera / sisemine
tahavaatepeegel / esilaternate
lüliti / esilatern11Tagaklaasipuhasti12Tagaklaasisoojendus13Iste, nimmetugi14Välispeeglite soojendus15LPG-moodul / kütusesüsteemi
juhtmoodul16Istmesoojendus17Käigukasti juhtplokk R/C /
veepump / lisasoojendi

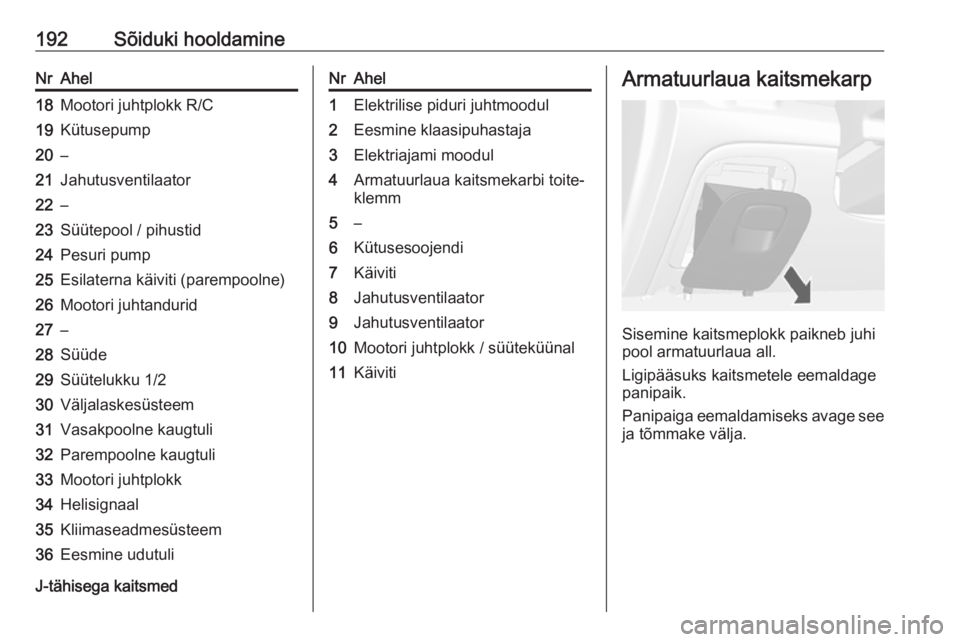

192Sõiduki hooldamineNrAhel18Mootori juhtplokk R/C19Kütusepump20–21Jahutusventilaator22–23Süütepool / pihustid24Pesuri pump25Esilaterna käiviti (parempoolne)26Mootori juhtandurid27–28Süüde29Süütelukku 1/230Väljalaskesüsteem31Vasakpoolne kaugtuli32Parempoolne kaugtuli33Mootori juhtplokk34Helisignaal35Kliimaseadmesüsteem36Eesmine udutuli
J-tähisega kaitsmed
NrAhel1Elektrilise piduri juhtmoodul2Eesmine klaasipuhastaja3Elektriajami moodul4Armatuurlaua kaitsmekarbi toite‐
klemm5–6Kütusesoojendi7Käiviti8Jahutusventilaator9Jahutusventilaator10Mootori juhtplokk / süüteküünal11KäivitiArmatuurlaua kaitsmekarp
Sisemine kaitsmeplokk paikneb juhi
pool armatuurlaua all.
Ligipääsuks kaitsmetele eemaldage
panipaik.
Panipaiga eemaldamiseks avage see
ja tõmmake välja.

Sõiduki hooldamine193
Minikaitsmed
NrAhel1Kere juhtmoodul2Kere juhtmoodul3Kere juhtmoodul4Kere juhtmoodul5Kere juhtmoodul6Kere juhtmoodul7Kere juhtmoodul8Kere juhtmoodul9Süütelukk10Ohutuse diagnoosimoodul11Andmeühenduse konnektor12Kliimaseade13Tagaluuk14Kesklüüsi moodul15Sõidurajalt kõrvalekaldumise
hoiatussüsteem / sisepeegel16Kohanduvad esituled17Roolisamba lukustus18Ultraheli-parkimisabi moodulNrAhel19Kere juhtmoodul / pingeregu‐
laator20Rooliratas21–22Sigaretisüütel / alalisvoolu pisti‐
kupesa (ees)23Sigaretisüütel / alalisvoolu pisti‐
kupesa (tagumisel keskkon‐
soolil)24Varu25Telemaatikateenuse moodul26Soojendusega rool27Armatuurlaua näidikuplokk / Info‐ tainment-süsteem / abisoojendi
lüliti28Haagise pistikupesa29Ekraan/Infotainment-süsteem30Käigukasti juhtplokk31Armatuurlaua näidikuplokk32Infotainment-süsteem

194Sõiduki hooldamineNrAhel33Haagise pistikupesa34Passiivne sisenemine / passiivse
käivituse moodul
S/B-kaitsmed
NrAhel01Elektrilise istme lüliti02Varu03Elektriajamiga esiaknad04Elektriajamiga tagaaknad05Logistikarežiim06Elektrilise istme lüliti07Varu08VaruPakiruumi kaitsmekarp
Asub pakiruumis vasakul pool.
Ligipääsuks kaitsmetele eemaldage
kate.
Minikaitsmed

Sõiduki hooldamine195NrAhel1–2–3Võimendi4–5Nelikvedu6Varu7–8Varu9Varu10Varu11–12Varu13–14–15Varu16–17–18–
S/B-kaitsmed
NrAhel1–2–3–4–5–6–7DC/DC 400 W trafo8DC/DC 400 W trafo9–Sõiduki tööriistadTööriistad
Rehviparanduskomplektiga
sõidukid
Tööriistad ja rehviparanduskomplekt
asuvad pakiruumi paremal küljel
3 203.

196Sõiduki hooldamineVarurattaga sõidukid
Tungraud ja tööriistad on pakiruumis
varuratta all olevas panipaigas.
Ratta vahetus 3 206, varuratas
3 208.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 231.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.Rehvide tähised
Nt 215/60 R 16 95 H215:rehvi laius, mm60:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe),
protsentidesR:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(runflat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.

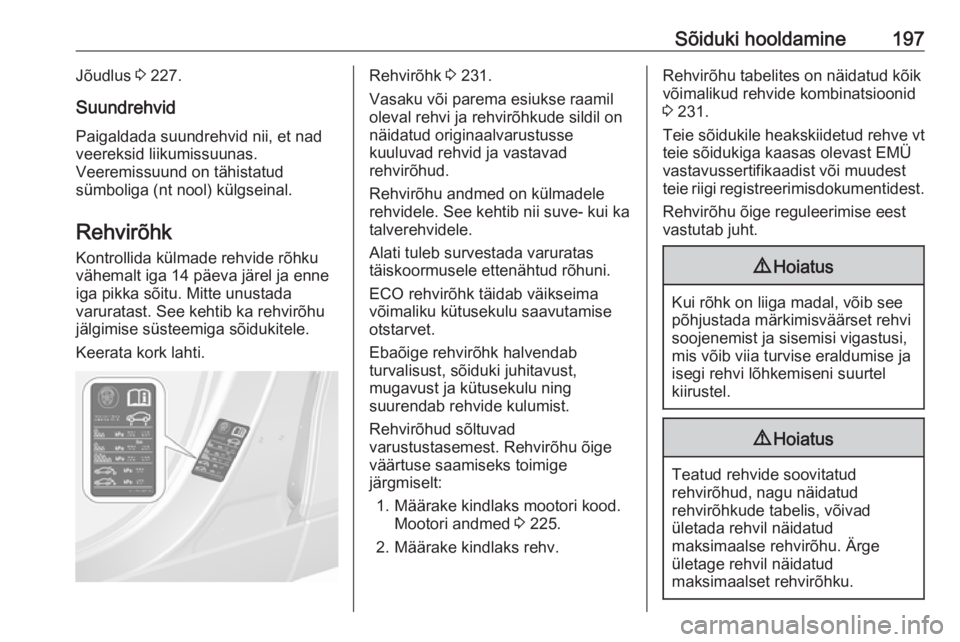

Sõiduki hooldamine197Jõudlus 3 227.
Suundrehvid Paigaldada suundrehvid nii, et nadveereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Keerata kork lahti.Rehvirõhk 3 231.
Vasaku või parema esiukse raamil
oleval rehvi ja rehvirõhkude sildil on
näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 225.
2. Määrake kindlaks rehv.Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 231.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.

198Sõiduki hooldamineSõltuvus temperatuuristRehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Rehvirõhu jälgimisesüsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis,
kui sõiduki kiirus ületab teatud piiri.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse kaudu.
Kesktaseme ekraan:
Valige juhi infokeskuses Vehicle
Information Menu (Sõiduki
infomenüü) ? ja siis Rehvirõhk
3 97.
Kõrgtaseme ekraan:
