Näidikud ja juhtseadised87Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei
ole veel saavutatudkesk‐
mine
piirkond:normaalne
töötemperatuur130:temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 97.
Valige kesktaseme ekraanilt menüü
Suvand ?, vajutades suunatulede
hooval MENU. Lehekülje Remaining
Oil Life (Õli kasutuskestuse jääk)
valimiseks keerake seadeketast.
Valige kõrgtaseme ekraanilt menüüInfo Q, vajutades suunatulede hooval
MENU . Lehekülje Õli tööiga
valimiseks keerake seadeketast.
Õli ülejäänud kasutusiga kuvatakse
protsentides.

88Näidikud ja juhtseadisedLähtestaVajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli tööea lehekülg
peab olema aktiivne. Süüde peab olema sisse lülitatud, kuid mootor
seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 97.
Hooldusinfo 3 217.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Märgutuled armatuurlaual
Olenevalt versioonist on saadaval
kaks näidikuplokki:

Näidikud ja juhtseadised89Kesktaseme näidikuplokk

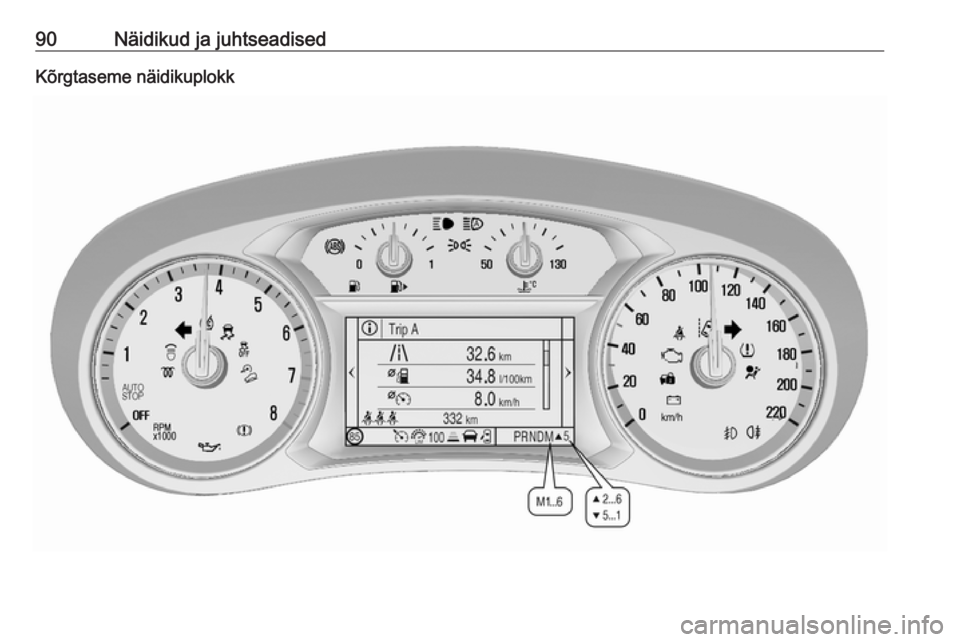

90Näidikud ja juhtseadisedKõrgtaseme näidikuplokk

Näidikud ja juhtseadised91Märgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 91XTurvavöö kinnitamise meelde‐
tuletus, juht 3 92kTurvavöö kinnitamise meelde‐
tuletus, juhi kõrvalistmel sõitja
3 92vTurvapadjad ja turvavööpin‐
gutid 3 92V /
*Turvapadja väljalülitamine
3 92pAkulaadimissüsteem 3 93ZTöötõrke märgutuli 3 93RPiduri- ja sidurisüsteem
3 93uABS-i pidurisüsteem 3 93RKäikude vahetamine 3 93uLaskumise kontrollsüsteem
3 94)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 94nElektrooniline stabiilsuskon‐
troll on välja lülitatud 3 94bElektrooniline stabiilsuskon‐
troll ja veojõukontrolli süsteem 3 94kVeojõukontrollisüsteem välja
lülitatud 3 94!Eelsoojendus 3 94wRehvirõhu jälgimissüsteem
3 94IMootoriõli surve 3 95YMadal kütusetase 3 95dKäivitustõkesti 3 958Välisvalgustus 3 95CKaugtuli 3 95fKaugtulede abifunktsioon
3 96fKohanduvad esituled 3 96>Udutuli 3 96rTagumine udutuli 3 96mPüsikiiruse regulaator 3 96AAvastati eessõitev sõiduk
3 96LKiiruspiirang 3 96LLiiklusmärgiabi 3 96hUks on lahti 3 96
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.

92Näidikud ja juhtseadisedLambi vahetamine 3 186, kaitsmed
3 190.
Suunatuled 3 122.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist, kuni
turvavöö on kinnitatud.
Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 45.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.
Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 45.Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 44, 3 47.
Turvapadja väljalülitamine V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.

Näidikud ja juhtseadised93* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 52.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 183.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 148.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 148.
Käikude vahetamine Ekraanile ilmub R või S koos
kõrgema või madalama käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema või madalama käigu.

94Näidikud ja juhtseadisedLaskumise kontrollsüsteemRoheline sümbol u põleb või vilgub.
Roheline sümbol põleb Süsteem on kasutamiseks valmis.
Roheliselt vilkumine Süsteem töötab.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 165.Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 150, veojõukontrolli süsteem
3 149.Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse
lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 198.
