2017 OPEL MOKKA X Betriebsanleitung (in German)

Sitze, Rückhaltesysteme55Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
RücksitzGruppe 0: bis zu 10 kgEISO/R1XIL 1XGruppe 0+: bis zu 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGruppe I: 9 bis 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 bis 25 kgXILXGruppe III: 22 bis 36 kgXILX1:Den Beifahrersitz ganz nach vorne schieben oder die Lehne des Beifahrersitzes möglichst senkrecht stellen, sodass
die Lehne das Kindersicherheitssystem nicht behindert.IL:Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF:geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sind.X:kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.

56Sitze, RückhaltesystemeISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis 18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

Sitze, Rückhaltesysteme57ISOFIX Kindersicherheits‐
systeme
Einbau von ISOFIX
Kindersicherheitssystemen ohne
Permanentführung
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln
befestigen. Die speziellen Positionen
für ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Einbau von ISOFIX
Kindersicherheitssystemen mit
Permanentführung
Bei einigen Fahrzeugen sind vor den
Befestigungsbügeln Führungen
angebracht, die den Einbau des
Kindersicherheitssystems erleich‐
tern.

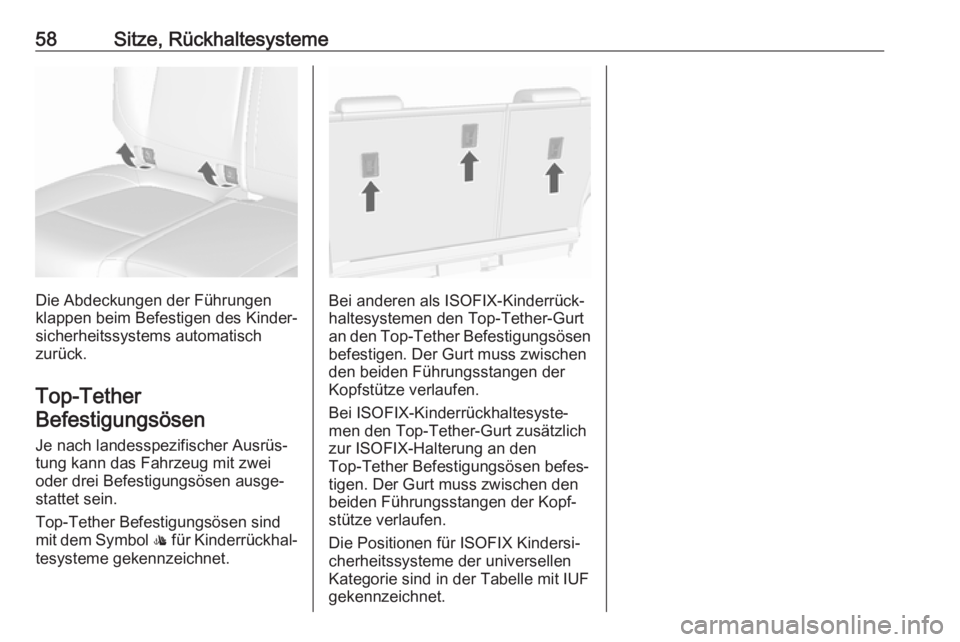

58Sitze, Rückhaltesysteme
Die Abdeckungen der Führungen
klappen beim Befestigen des Kinder‐
sicherheitssystems automatisch
zurück.
Top-Tether
Befestigungsösen
Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Top-Tether Befestigungsösen sind mit dem Symbol : für Kinderrückhal‐
tesysteme gekennzeichnet.Bei anderen als ISOFIX-Kinderrück‐ haltesystemen den Top-Tether-Gurt
an den Top-Tether Befestigungsösen
befestigen. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Bei ISOFIX-Kinderrückhaltesyste‐ men den Top-Tether-Gurt zusätzlichzur ISOFIX-Halterung an den
Top-Tether Befestigungsösen befes‐
tigen. Der Gurt muss zwischen den
beiden Führungsstangen der Kopf‐
stütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

Stauraum59StauraumAblagefächer................................ 59
Handschuhfach ......................... 59
Getränkehalter ........................... 59
Vorderes Ablagefach .................60
Brillenfach .................................. 60
Ablagefach unter dem Sitz ........61
Ablagefach in der Mittelkonsole ............................ 61
Heckträgersystem .....................61
Laderaum ..................................... 72
Laderaumabdeckung .................73
Bodenabdeckung ......................74
Verzurrösen ............................... 74
Warndreieck .............................. 74
Verbandstasche ........................75
Dachgepäckträger .......................75
Beladungshinweise ......................75Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Zum Öffnen am Griff ziehen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Mittelkonsole und im hinteren
Bereich der Mittelkonsole.

60Stauraum
Zur Verwendung der Getränkehalter
für die Rücksitze die hintere
Armlehne herausziehen.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad. Zum Öffnen am Griff
ziehen.
Ein weiteres Ablagefach befindet sich
in der Mittelkonsole.
Zum Öffnen Knopf drücken.
Die Abdeckungen der Ablagefächer sollten während der Fahrt geschlos‐
sen sein.
Brillenfach
Nach unten klappen und öffnen.
Nicht zum Aufbewahren schwerer
Gegenstände verwenden.

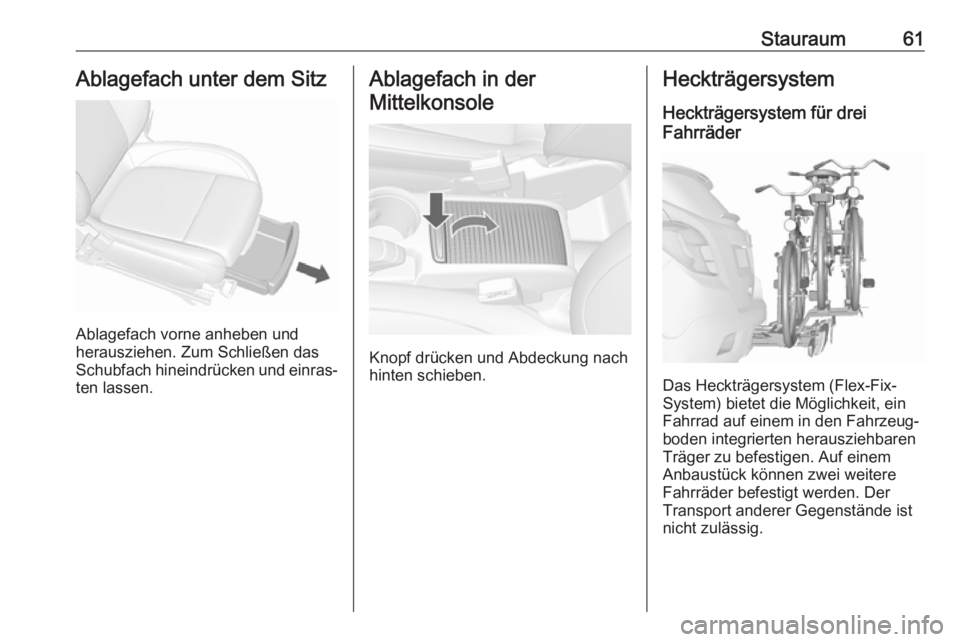

Stauraum61Ablagefach unter dem Sitz
Ablagefach vorne anheben und
herausziehen. Zum Schließen das Schubfach hineindrücken und einras‐ ten lassen.
Ablagefach in der
Mittelkonsole
Knopf drücken und Abdeckung nach
hinten schieben.
Heckträgersystem
Heckträgersystem für drei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem
Anbaustück können zwei weitere
Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.

62StauraumDie Höchstlast des Heckträgersys‐tems beträgt 60 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem
Heckträgersystem transportiert
werden kann. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrades darf
maximal 1,15 Meter betragen.
Andernfalls ist kein sicheres Befesti‐
gen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐ ten.Achtung
Bei erweitertem Heckträgersys‐
tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über
Rampen, Bodenwellen usw.
äußerst vorsichtig fahren.Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
