Fahren und Bedienung167
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Rückfahrkamera kann im Fahr‐
zeugpersonalisierungsmenü im Info-
Display manuell deaktiviert werden.
Die entsprechende Einstellung unter
Einstellung auswählen.
Fahrzeugpersonalisierung 3 107.
Deaktivierung von Führungslinien
und Warnsymbolen7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann über das Menü Einstellun‐ gen im Info-Display geändert werden.
Info-Display 3 103.
Fahrzeugpersonalisierung 3 107.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.

168Fahren und Bedienung● Eis, Schnee, Schlamm o. ä. aufder Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐ schilder ● Geschwindigkeitsbegrenzung
● Überholverbot● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Bundesstraßen
● SpielstraßenZusätzliche Schilder ● Hinweisschilder zu Verkehrszei‐ chen
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb
● Nässewarnungen
● Eiswarnungen
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der
Geschwindigkeitsbeschränkung
erkannt wird bzw. die festgelegte
Zeitdauer für die Anzeige überschrit‐
ten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.

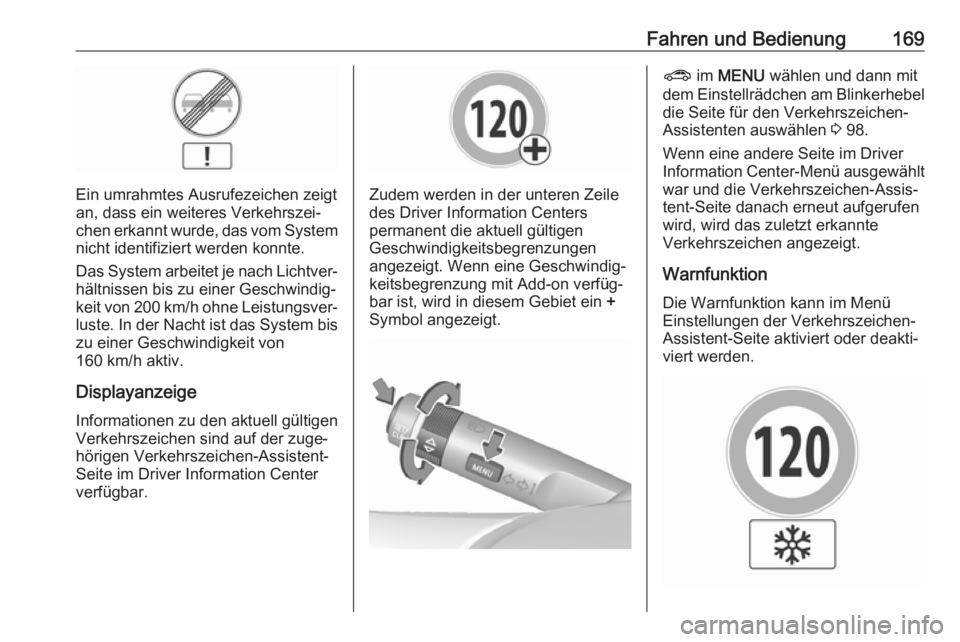

Fahren und Bedienung169
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht identifiziert werden konnte.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit Add-on verfüg‐
bar ist, wird in diesem Gebiet ein +
Symbol angezeigt.
? im MENU wählen und dann mit
dem Einstellrädchen am Blinkerhebel die Seite für den Verkehrszeichen-
Assistenten auswählen 3 98.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.

170Fahren und BedienungNach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐ tion Center eingeblendet.
Wenn die Seite mit dem Verkehrszei‐
chen-Assistenten angezeigt wird, auf
SET/CLR am Blinkerhebel drücken.
Wählen Sie durch Drehen des
Einstellrädchens Warnungen AUS
oder Warnungen EIN an und drücken
Sie auf SET/CLR .
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigen.
Alternativ drei Sekunden lang SET/
CLR drücken, um den Seiteninhalt zu
löschen.
Das erfolgreiche Zurücksetzen wird
durch einen Signalton bestätigt, und
es wird das folgende „Standardver‐
kehrszeichen“ angezeigt, bis das
nächste Verkehrszeichen erkannt
wird.

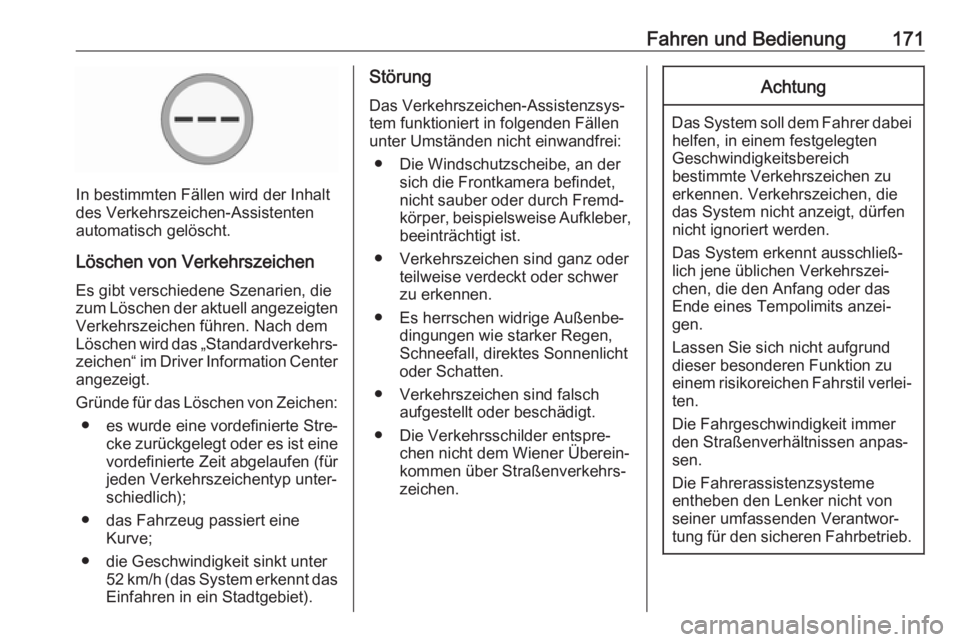

Fahren und Bedienung171
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird das „Standardverkehrs‐
zeichen“ im Driver Information Center angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für
jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● die Geschwindigkeit sinkt unter 52 km/h (das System erkennt das
Einfahren in ein Stadtgebiet).
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
unter Umständen nicht einwandfrei:
● Die Windschutzscheibe, an der sich die Frontkamera befindet,
nicht sauber oder durch Fremd‐
körper, beispielsweise Aufkleber,
beeinträchtigt ist.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐kommen über Straßenverkehrs‐
zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
erkennen. Verkehrszeichen, die
das System nicht anzeigt, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐
ten.
Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpas‐sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von
seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.

172Fahren und BedienungSpurverlassenswarnung
Die Spurverlassenswarnung
beobachtet über eine Frontkamera
die Markierungen der Fahrspur, in der sich das Fahrzeug befindet. Das
System erkennt Spurwechsel und
warnt den Fahrer bei einem unbeab‐
sichtigten Spurwechsel durch opti‐
sche und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● keine Betätigung des Blinkers
● keine Betätigung der Bremse
● keine aktive Gaspedalbetätigung
bzw. Beschleunigung
● kein aktives Lenken
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.Aktivierung
Die Spurverlassenswarnung wird
durch Drücken auf ) aktiviert. Die
leuchtende LED in der Taste zeigt an, dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton aktiviert.

Fahren und Bedienung173DeaktivierungDurch Drücken auf ) wird das
System deaktiviert. Die LED in der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.
Störung Die Spurverlassenswarnung kann
unter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber
● Es herrschen widrige äußere Bedingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreien Kraftstoff verwenden, der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐ ten Motorleistung und einem geringe‐
ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 237. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffe für Diesel-Motoren
Nur Dieselkraftstoff nach EN 590
verwenden.

174Fahren und BedienungIn Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter
50 ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Motorschäden führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht
zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.
Kraftstoffe fürFlüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied
Petroleum Gas) oder unter der fran‐
zösischen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus
Propan und Butan. Die Oktanzahl
liegt je nach Butananteil zwischen
105 und 115. LPG wird flüssig mit
einem Druck von ungefähr fünf bis
zehn Bar gespeichert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis
100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas
gewährleistet werden, das mindes‐ tens den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird
zwischen Benzin- und Flüssiggasbe‐
trieb umgeschaltet, sobald die erfor‐
derlichen Parameter (Kühlmitteltem‐
peratur, Gastemperatur und Mindest‐
drehzahl des Motors) erreicht sind.
Die Anforderungen sind normaler‐
weise nach etwa 60 Sekunden
(je nach Außentemperatur) und der
ersten festen Betätigung des Gaspe‐
dals erreicht. Die LED-Statusleuchte
zeigt den aktuellen Betriebsmodus.
