Stauraum63Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben
des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.
Nummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Nummernschild vor dem ersten
Benutzen des Heckträgersystems anbringen.
Rückleuchten ausklappen
Zum Einbauen der Rückleuchten
beide Stifte ( 1) entfernen. Rückleuch‐
ten nach vorne ( 2) und unten aus der
Halterung ziehen und zur Seite
schwenken.

64Stauraum
Die Rückleuchten in die Halterung (1)
drücken und die Stifte( 2) wieder ganz
einbauen, um die Leuchten zu befes‐
tigen.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger an der Rückseite ( 1)
anheben und nach hinten ziehen.
Den Träger ( 2) nach oben klappen.

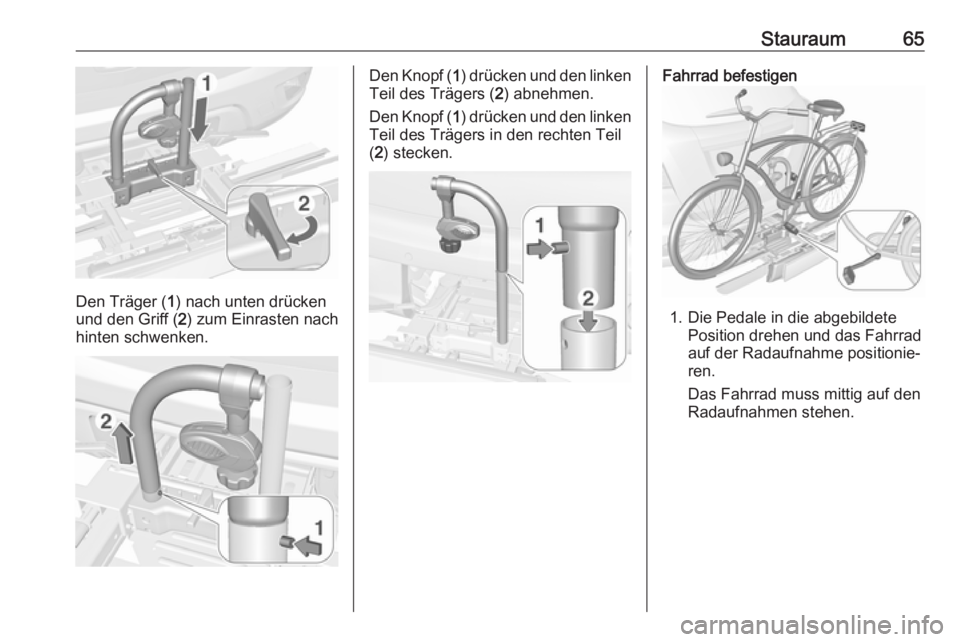

Stauraum65
Den Träger (1) nach unten drücken
und den Griff ( 2) zum Einrasten nach
hinten schwenken.
Den Knopf ( 1) drücken und den linken
Teil des Trägers ( 2) abnehmen.
Den Knopf ( 1) drücken und den linken
Teil des Trägers in den rechten Teil
( 2 ) stecken.Fahrrad befestigen
1. Die Pedale in die abgebildete
Position drehen und das Fahrrad
auf der Radaufnahme positionie‐
ren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.

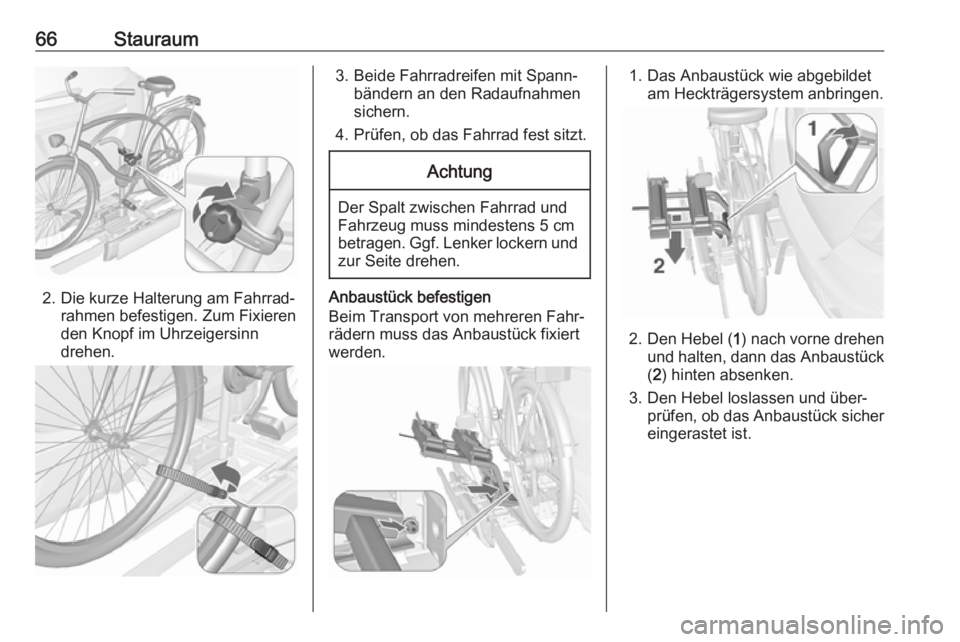

66Stauraum
2. Die kurze Halterung am Fahrrad‐rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn
drehen.
3. Beide Fahrradreifen mit Spann‐ bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Beim Transport von mehreren Fahr‐
rädern muss das Anbaustück fixiert
werden.
1. Das Anbaustück wie abgebildet am Heckträgersystem anbringen.
2. Den Hebel ( 1) nach vorne drehen
und halten, dann das Anbaustück
( 2 ) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.

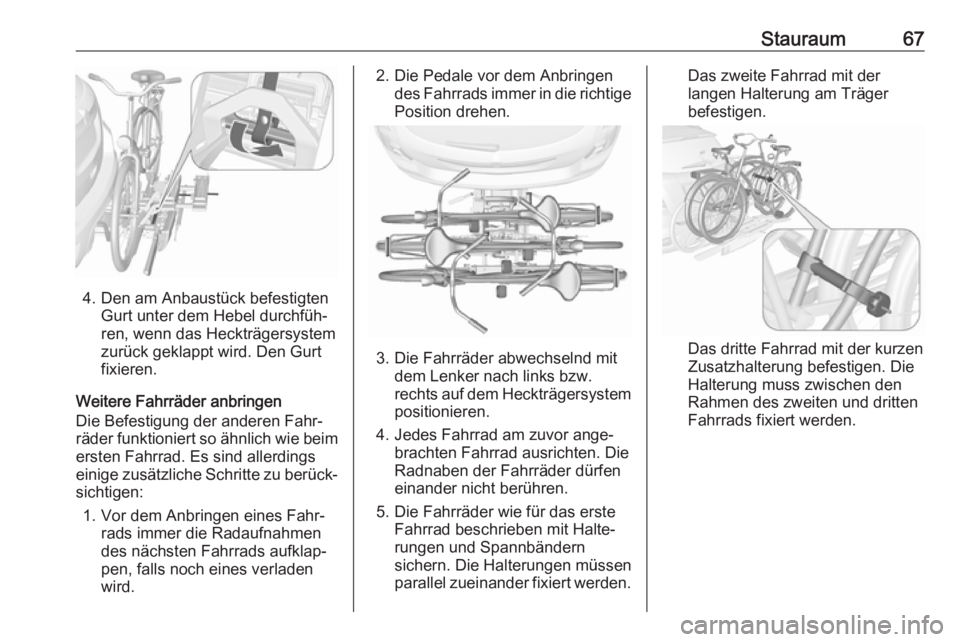

Stauraum67
4. Den am Anbaustück befestigtenGurt unter dem Hebel durchfüh‐
ren, wenn das Heckträgersystem zurück geklappt wird. Den Gurt
fixieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings
einige zusätzliche Schritte zu berück‐ sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern
sichern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der
langen Halterung am Träger
befestigen.
Das dritte Fahrrad mit der kurzen
Zusatzhalterung befestigen. Die
Halterung muss zwischen den
Rahmen des zweiten und dritten
Fahrrads fixiert werden.

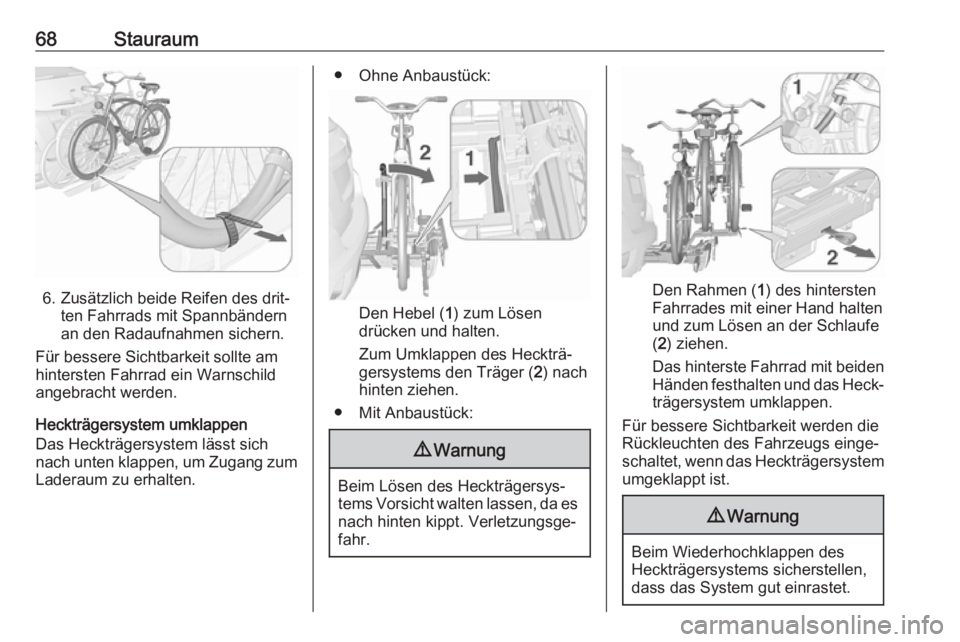

68Stauraum
6. Zusätzlich beide Reifen des drit‐ten Fahrrads mit Spannbändern
an den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild
angebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
● Ohne Anbaustück:
Den Hebel ( 1) zum Lösen
drücken und halten.
Zum Umklappen des Heckträ‐
gersystems den Träger ( 2) nach
hinten ziehen.
● Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen ( 1) des hintersten
Fahrrades mit einer Hand halten
und zum Lösen an der Schlaufe
( 2 ) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐ trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.

Stauraum69Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des Fahrrads vom Heckträgersystem
entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel ( 1) nach vorne drehen
und halten.
4. Das Anbaustück ( 2) hinten anhe‐
ben und entfernen.
Fahrradträger abmontieren
Den Knopf ( 1) drücken und den
oberen Teil des Trägers ( 2) abneh‐
men.

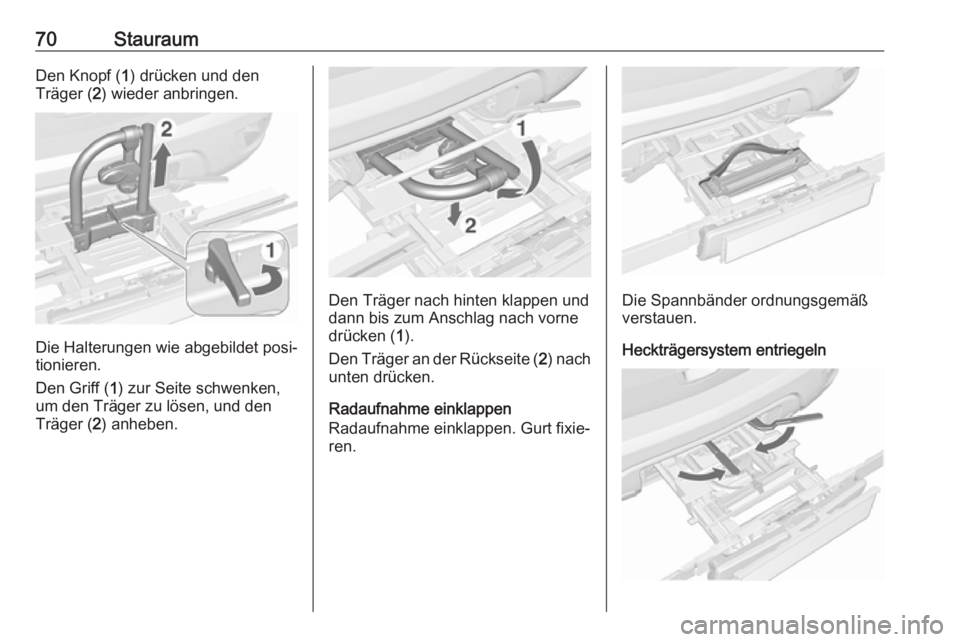

70StauraumDen Knopf (1) drücken und den
Träger ( 2) wieder anbringen.
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff ( 1) zur Seite schwenken,
um den Träger zu lösen, und den
Träger ( 2) anheben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken ( 1).
Den Träger an der Rückseite ( 2) nach
unten drücken.
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln
