Fahren und Bedienung135
2.Die Tankklappe öffnen, indem der
Entriegelungshebel am Fußbo‐
den links vorne beim Fahrersitz
hochgezogen wird.
Die Tankklappe befindet sich auf
der rechten Seite des Fahrzeugs.3. Kraftstofftankdeckel langsam gegen den Uhrzeigersinn drehen.Wenn ein zischendes Geräusch
zu hören ist, warten, bis es aufge‐ hört hat, bevor der Verschlussde‐
ckel vollständig losgeschraubt
wird.
4. Entfernen Sie den Verschlussde‐ ckel. Der Deckel ist mit einem
Band am Fahrzeug befestigt.
5. Den Deckel nach dem Tanken wieder aufschrauben. Nach
rechts drehen, bis mehrere Klick‐
geräusche zu hören sind.
6. Die Tankklappe schließen und drücken, bis sie einrastet.
Hinweis
Wenn sich die Tankklappe bei nied‐
rigen Temperaturen nicht öffnen
lässt, klopfen Sie leicht dagegen.
Versuchen Sie anschließend erneut,
die Tankklappe zu öffnen.Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.

136Fahren und Bedienung
Die Schutzkappe vom Einfüllstutzen
abschrauben.
Achtung
Die Schutzkappe nur von Hand
auf- und abschrauben.
Die Schutzkappe ist magnetisch.
Beim Tanken die Kappe an die Tank‐ klappe setzen.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der
Einfülldüse auf den Adapter schrau‐
ben. Den Sperrhebel auf der Einfüll‐
düse nach unten drücken.
DISH Einfüllstutzen: Die Einfülldüse
in den Adapter einsetzen. Den Sperr‐ hebel auf der Einfülldüse nach unten
drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine
Viertel Umdrehung rechtsherum oder linksherum drehen. Den Sperrhebel
an der Einfülldüse bis zum Anschlag
ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie einrastet.
Die Taste an der Flüssiggas-Zapf‐
säule drücken. Die Tankanlage schal‐
tet ab bzw. beginnt langsam zu
laufen, wenn 80 % des Tanks voll sind (maximaler Füllstand).

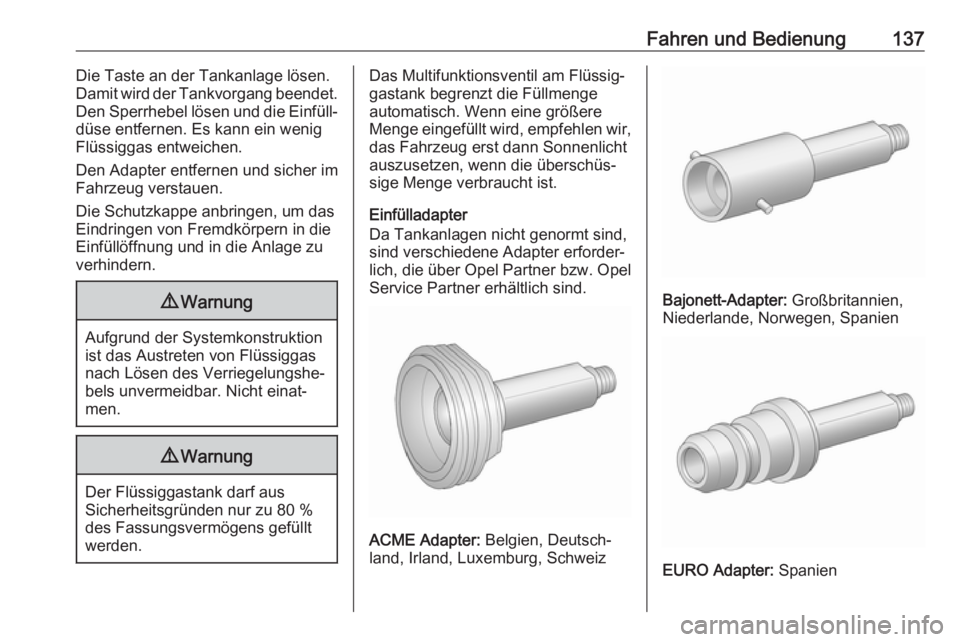

Fahren und Bedienung137Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Flüssiggas entweichen.
Den Adapter entfernen und sicher im
Fahrzeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus
Sicherheitsgründen nur zu 80 %
des Fassungsvermögens gefüllt
werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge
automatisch. Wenn eine größere
Menge eingefüllt wird, empfehlen wir,
das Fahrzeug erst dann Sonnenlicht
auszusetzen, wenn die überschüs‐
sige Menge verbraucht ist.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐ lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien

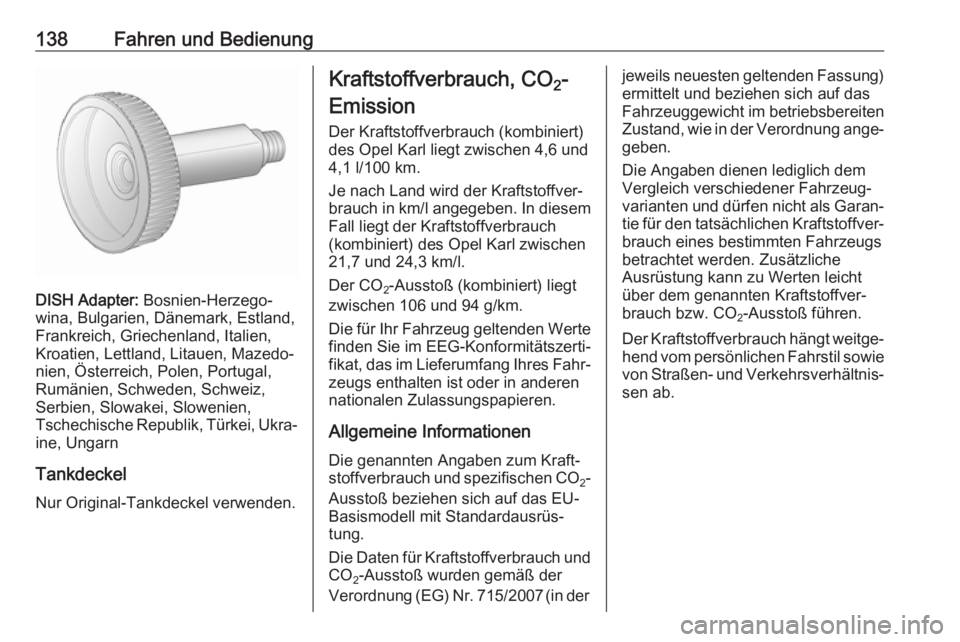

138Fahren und Bedienung
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,
Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechische Republik, Türkei, Ukra‐ ine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.
Kraftstoffverbrauch, CO 2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Opel Karl liegt zwischen 4,6 und
4,1 l/100 km.
Je nach Land wird der Kraftstoffver‐
brauch in km/l angegeben. In diesem
Fall liegt der Kraftstoffverbrauch
(kombiniert) des Opel Karl zwischen
21,7 und 24,3 km/l.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 106 und 94 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.
Die Daten für Kraftstoffverbrauch und
CO 2-Ausstoß wurden gemäß der
Verordnung (EG) Nr. 715/2007 (in derjeweils neuesten geltenden Fassung) ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung ange‐ geben.
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐
tie für den tatsächlichen Kraftstoffver‐ brauch eines bestimmten Fahrzeugs
betrachtet werden. Zusätzliche
Ausrüstung kann zu Werten leicht
über dem genannten Kraftstoffver‐
brauch bzw. CO 2-Ausstoß führen.
Der Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.

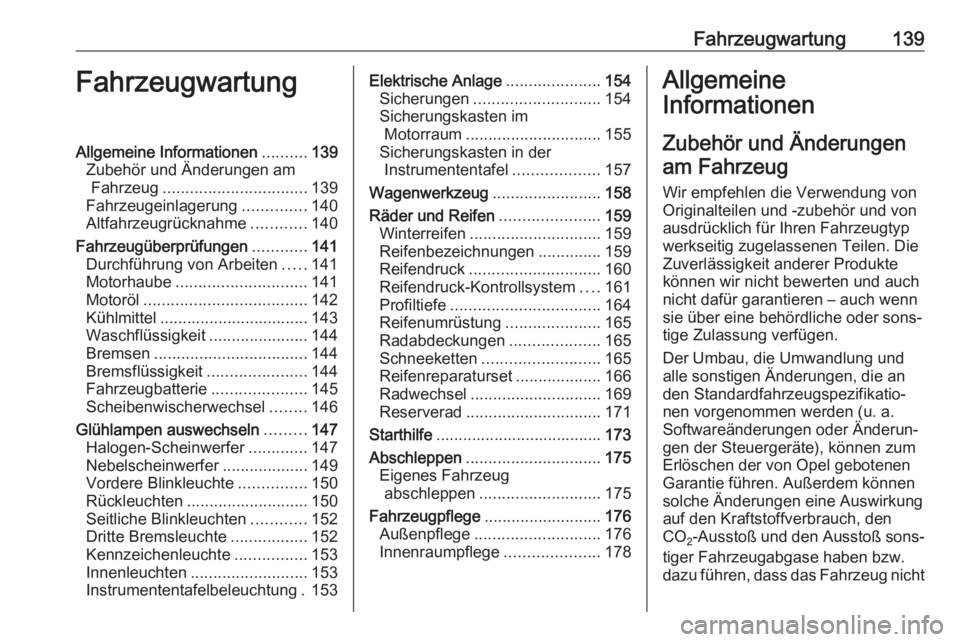

Fahrzeugwartung139FahrzeugwartungAllgemeine Informationen..........139
Zubehör und Änderungen am Fahrzeug ................................ 139
Fahrzeugeinlagerung ..............140
Altfahrzeugrücknahme ............140
Fahrzeugüberprüfungen ............141
Durchführung von Arbeiten .....141
Motorhaube ............................. 141
Motoröl .................................... 142
Kühlmittel ................................. 143
Waschflüssigkeit ......................144
Bremsen .................................. 144
Bremsflüssigkeit ......................144
Fahrzeugbatterie .....................145
Scheibenwischerwechsel ........146
Glühlampen auswechseln .........147
Halogen-Scheinwerfer .............147
Nebelscheinwerfer ...................149
Vordere Blinkleuchte ...............150
Rückleuchten ........................... 150
Seitliche Blinkleuchten ............152
Dritte Bremsleuchte .................152
Kennzeichenleuchte ................153
Innenleuchten .......................... 153
Instrumententafelbeleuchtung . 153Elektrische Anlage .....................154
Sicherungen ............................ 154
Sicherungskasten im Motorraum .............................. 155
Sicherungskasten in der Instrumententafel ...................157
Wagenwerkzeug ........................158
Räder und Reifen ......................159
Winterreifen ............................. 159
Reifenbezeichnungen ..............159
Reifendruck ............................. 160
Reifendruck-Kontrollsystem ....161
Profiltiefe ................................. 164
Reifenumrüstung .....................165
Radabdeckungen ....................165
Schneeketten .......................... 165
Reifenreparaturset ...................166
Radwechsel ............................. 169
Reserverad .............................. 171
Starthilfe ..................................... 173
Abschleppen .............................. 175
Eigenes Fahrzeug abschleppen ........................... 175
Fahrzeugpflege .......................... 176
Außenpflege ............................ 176
Innenraumpflege .....................178Allgemeine
Informationen
Zubehör und Änderungenam Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte können wir nicht bewerten und auchnicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a. Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen eine Auswirkung
auf den Kraftstoffverbrauch, den CO 2-Ausstoß und den Ausstoß sons‐
tiger Fahrzeugabgase haben bzw.
dazu führen, dass das Fahrzeug nicht

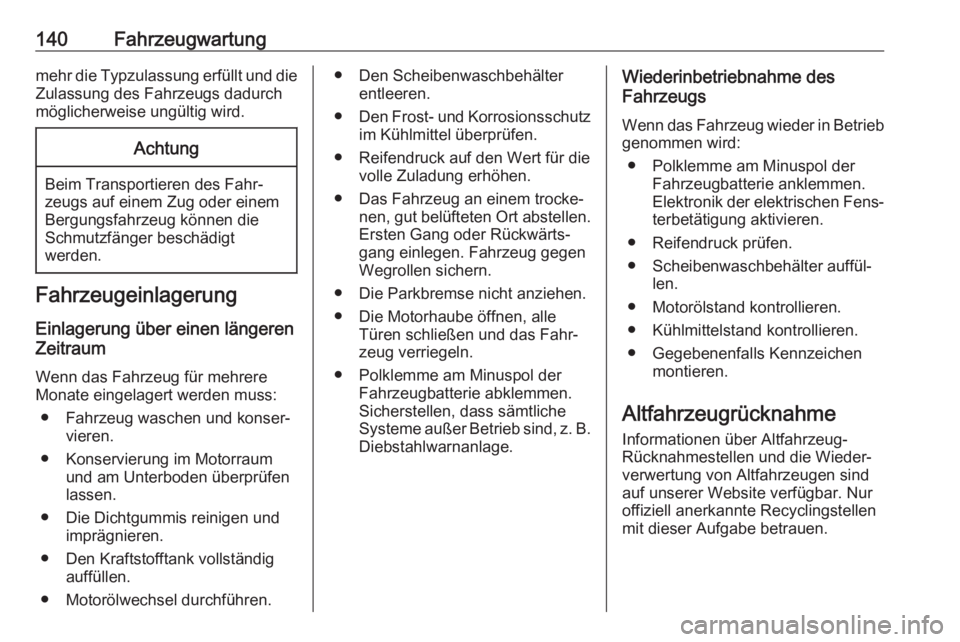

140Fahrzeugwartungmehr die Typzulassung erfüllt und die
Zulassung des Fahrzeugs dadurch
möglicherweise ungültig wird.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen. Fahrzeug gegen
Wegrollen sichern.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.

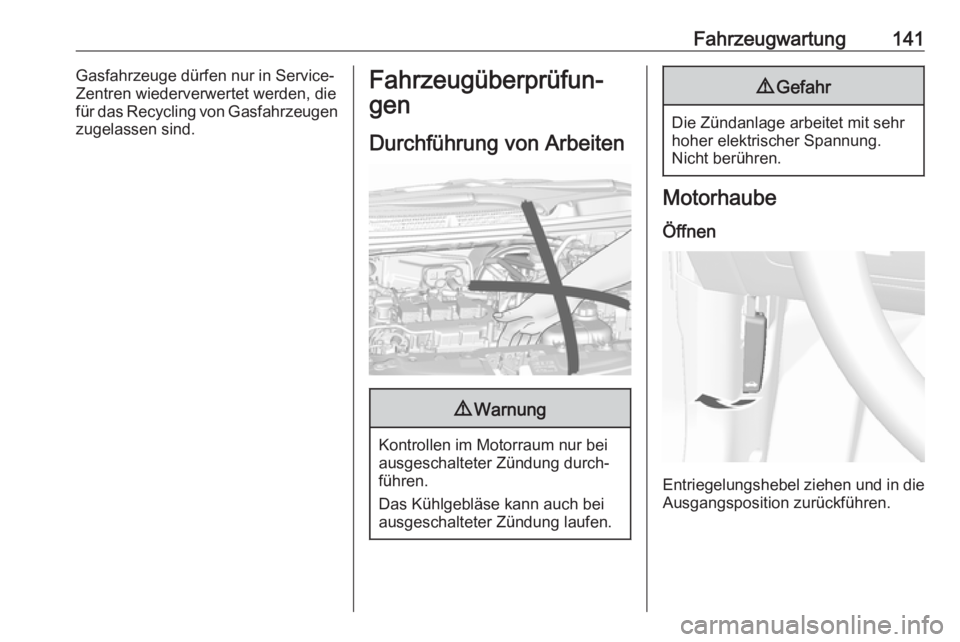

Fahrzeugwartung141Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen
zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

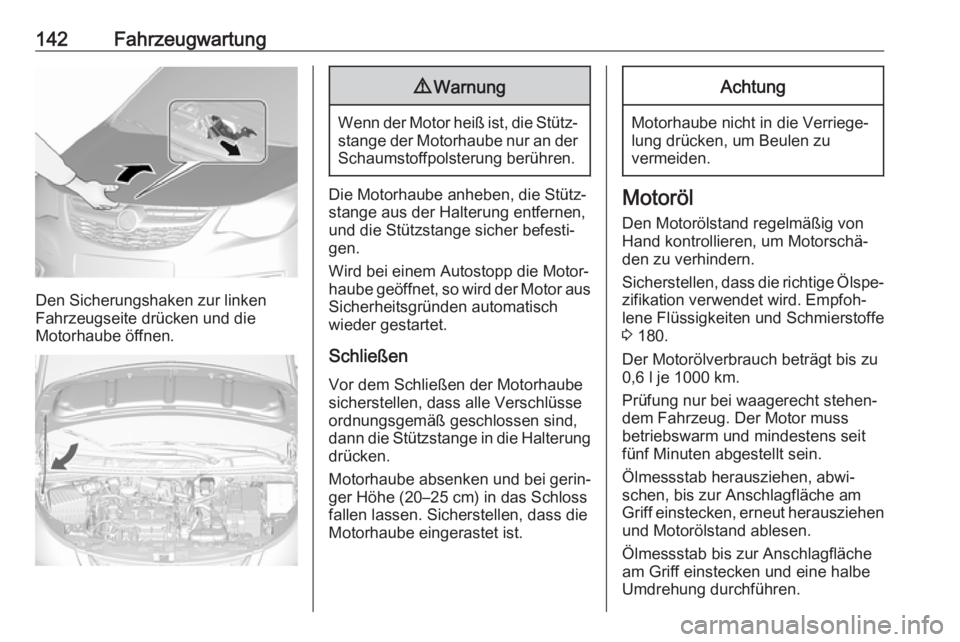

142Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
9 Warnung
Wenn der Motor heiß ist, die Stütz‐
stange der Motorhaube nur an der Schaumstoffpolsterung berühren.
Die Motorhaube anheben, die Stütz‐
stange aus der Halterung entfernen,
und die Stützstange sicher befesti‐
gen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
sicherstellen, dass alle Verschlüsse
ordnungsgemäß geschlossen sind,
dann die Stützstange in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern.
Sicherstellen, dass die richtige Ölspe‐
zifikation verwendet wird. Empfoh‐
lene Flüssigkeiten und Schmierstoffe
3 180.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
