Sitze, Rückhaltesysteme47Befestigungsplätze des Kindersicherheitssystems
Zulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU1U2XGruppe 0+: bis zu 13 kgXU1U2XGruppe I: 9 bis 18 kgXU1U2XGruppe II: 15 bis 25 kgXXU 2XGruppe III: 22 bis 36 kgXXU2XU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐
heitsgurt vom oberen Verankerungspunkt nach vorne verläuft.2:Den Fahrer- und/oder Beifahrersitz nach vorne verschieben und die Sitzlehnenneigung so weit wie nötig in dieaufrechte Position verstellen, um sicherzustellen, dass das Kinderrückhaltesystem nicht von der Sitzlehne des
Vordersitzes gestört wird.

48Sitze, RückhaltesystemeZulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußerenRücksitzenAuf dem mittleren RücksitzGruppe 0: bis zu 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XILXGruppe 0+: bis zu 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XIL1XGruppe I: 9 bis 18 kgDISO/R2XILXCISO/R3XIL 1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 bis 25 kgXILXGruppe III: 22 bis 36 kgXILX

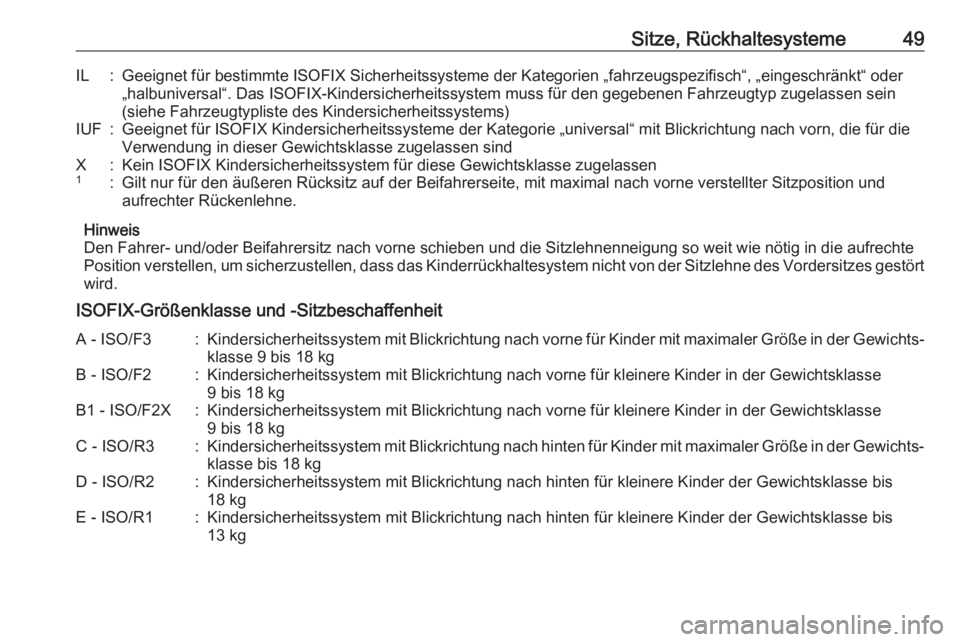

Sitze, Rückhaltesysteme49IL:Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein
(siehe Fahrzeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX Kindersicherheitssystem für diese Gewichtsklasse zugelassen1:Gilt nur für den äußeren Rücksitz auf der Beifahrerseite, mit maximal nach vorne verstellter Sitzposition und aufrechter Rückenlehne.
Hinweis
Den Fahrer- und/oder Beifahrersitz nach vorne schieben und die Sitzlehnenneigung so weit wie nötig in die aufrechte
Position verstellen, um sicherzustellen, dass das Kinderrückhaltesystem nicht von der Sitzlehne des Vordersitzes gestört
wird.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐ klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

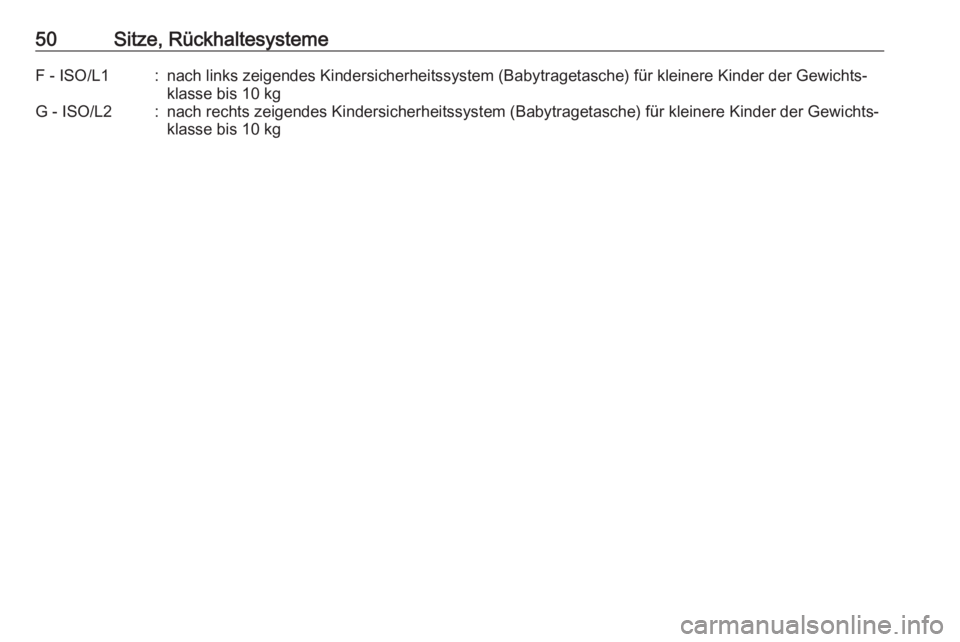

50Sitze, RückhaltesystemeF - ISO/L1:nach links zeigendes Kindersicherheitssystem (Babytragetasche) für kleinere Kinder der Gewichts‐
klasse bis 10 kgG - ISO/L2:nach rechts zeigendes Kindersicherheitssystem (Babytragetasche) für kleinere Kinder der Gewichts‐
klasse bis 10 kg

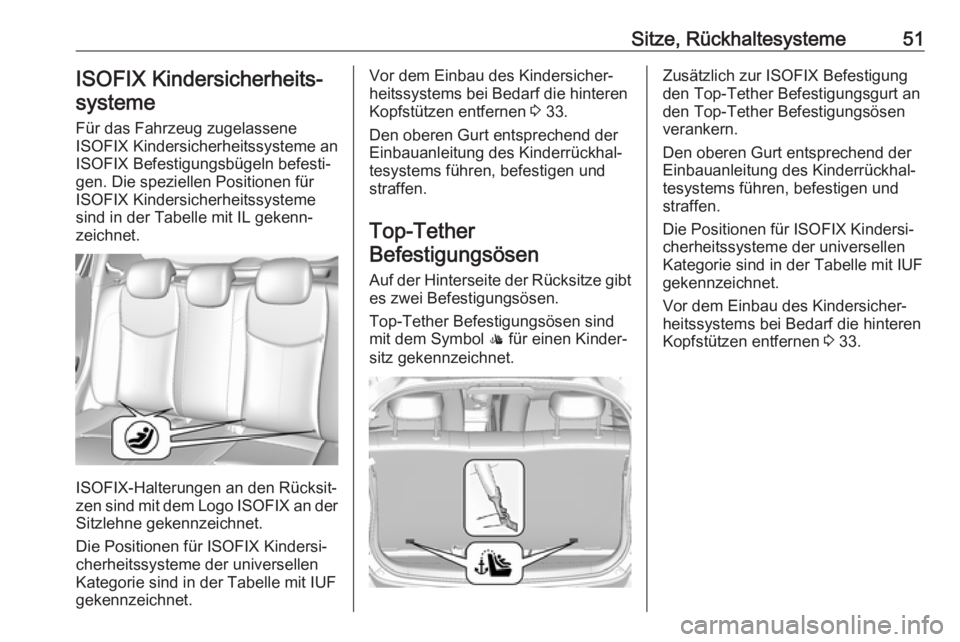

Sitze, Rückhaltesysteme51ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
ISOFIX-Halterungen an den Rücksit‐
zen sind mit dem Logo ISOFIX an der
Sitzlehne gekennzeichnet.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 33.
Den oberen Gurt entsprechend der
Einbauanleitung des Kinderrückhal‐
tesystems führen, befestigen und
straffen.
Top-Tether
Befestigungsösen
Auf der Hinterseite der Rücksitze gibt es zwei Befestigungsösen.
Top-Tether Befestigungsösen sind mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Zusätzlich zur ISOFIX Befestigung
den Top-Tether Befestigungsgurt an
den Top-Tether Befestigungsösen
verankern.
Den oberen Gurt entsprechend der Einbauanleitung des Kinderrückhal‐
tesystems führen, befestigen und
straffen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 33.

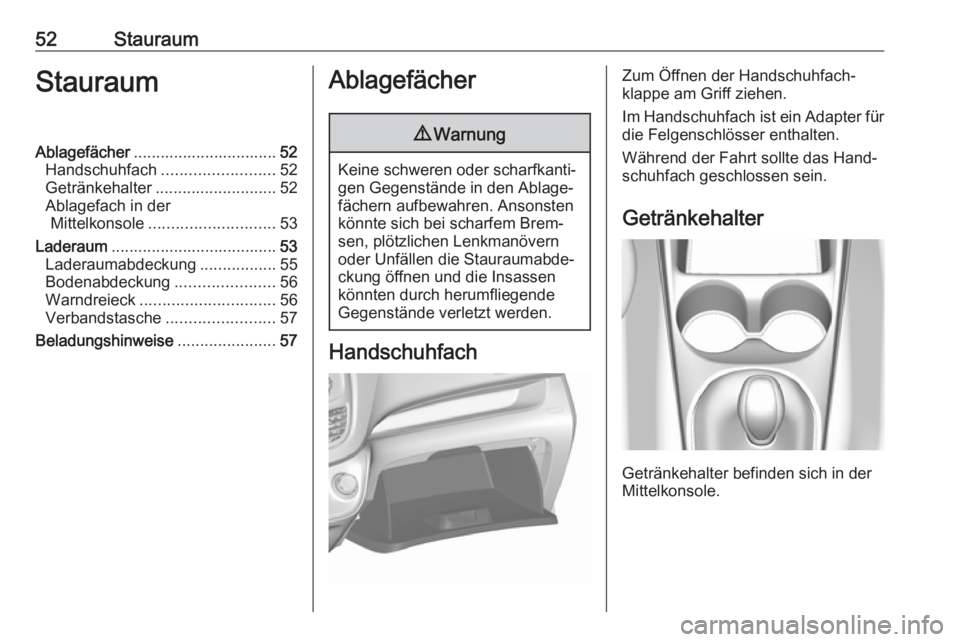

52StauraumStauraumAblagefächer................................ 52
Handschuhfach ......................... 52
Getränkehalter ........................... 52
Ablagefach in der Mittelkonsole ............................ 53
Laderaum ..................................... 53
Laderaumabdeckung .................55
Bodenabdeckung ......................56
Warndreieck .............................. 56
Verbandstasche ........................57
Beladungshinweise ......................57Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Im Handschuhfach ist ein Adapter für
die Felgenschlösser enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

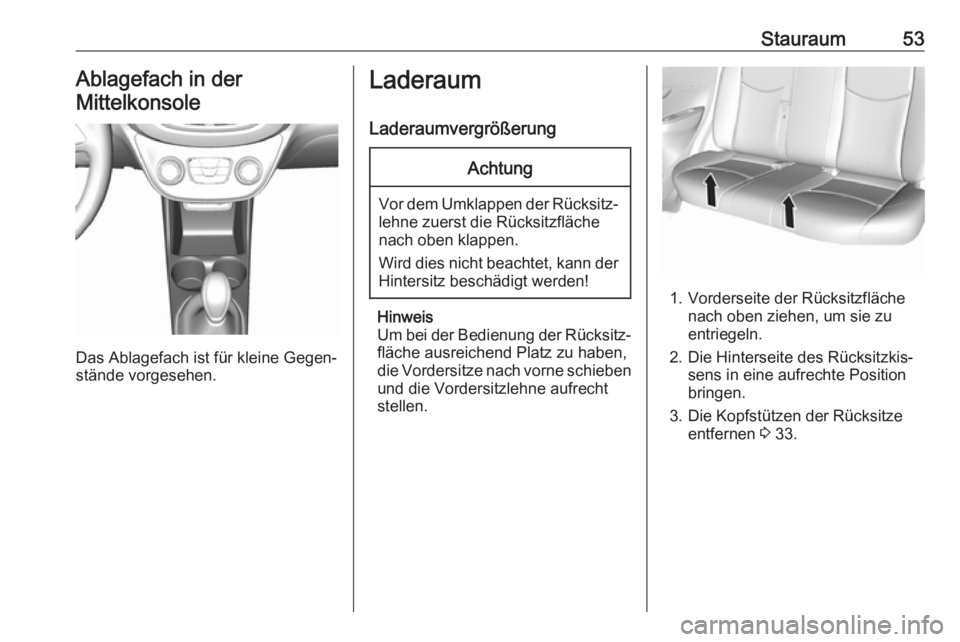

Stauraum53Ablagefach in der
Mittelkonsole
Das Ablagefach ist für kleine Gegen‐
stände vorgesehen.
Laderaum
LaderaumvergrößerungAchtung
Vor dem Umklappen der Rücksitz‐ lehne zuerst die Rücksitzfläche
nach oben klappen.
Wird dies nicht beachtet, kann der
Hintersitz beschädigt werden!
Hinweis
Um bei der Bedienung der Rücksitz‐
fläche ausreichend Platz zu haben,
die Vordersitze nach vorne schieben
und die Vordersitzlehne aufrecht
stellen.
1. Vorderseite der Rücksitzfläche nach oben ziehen, um sie zu
entriegeln.
2. Die Hinterseite des Rücksitzkis‐ sens in eine aufrechte Position
bringen.
3. Die Kopfstützen der Rücksitze entfernen 3 33.

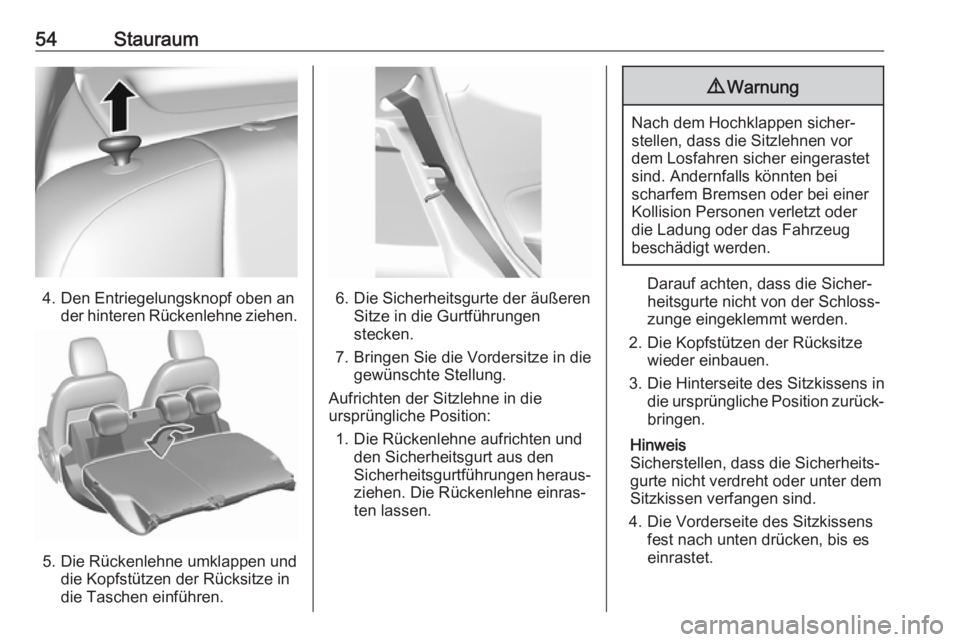

54Stauraum
4. Den Entriegelungsknopf oben ander hinteren Rückenlehne ziehen.
5. Die Rückenlehne umklappen unddie Kopfstützen der Rücksitze in
die Taschen einführen.
6. Die Sicherheitsgurte der äußeren Sitze in die Gurtführungen
stecken.
7. Bringen Sie die Vordersitze in die gewünschte Stellung.
Aufrichten der Sitzlehne in die
ursprüngliche Position:
1. Die Rückenlehne aufrichten und den Sicherheitsgurt aus den
Sicherheitsgurtführungen heraus‐
ziehen. Die Rückenlehne einras‐
ten lassen.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
dem Losfahren sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug
beschädigt werden.
Darauf achten, dass die Sicher‐
heitsgurte nicht von der Schloss‐
zunge eingeklemmt werden.
2. Die Kopfstützen der Rücksitze wieder einbauen.
3. Die Hinterseite des Sitzkissens in die ursprüngliche Position zurück‐
bringen.
Hinweis
Sicherstellen, dass die Sicherheits‐
gurte nicht verdreht oder unter dem
Sitzkissen verfangen sind.
4. Die Vorderseite des Sitzkissens fest nach unten drücken, bis es
einrastet.
