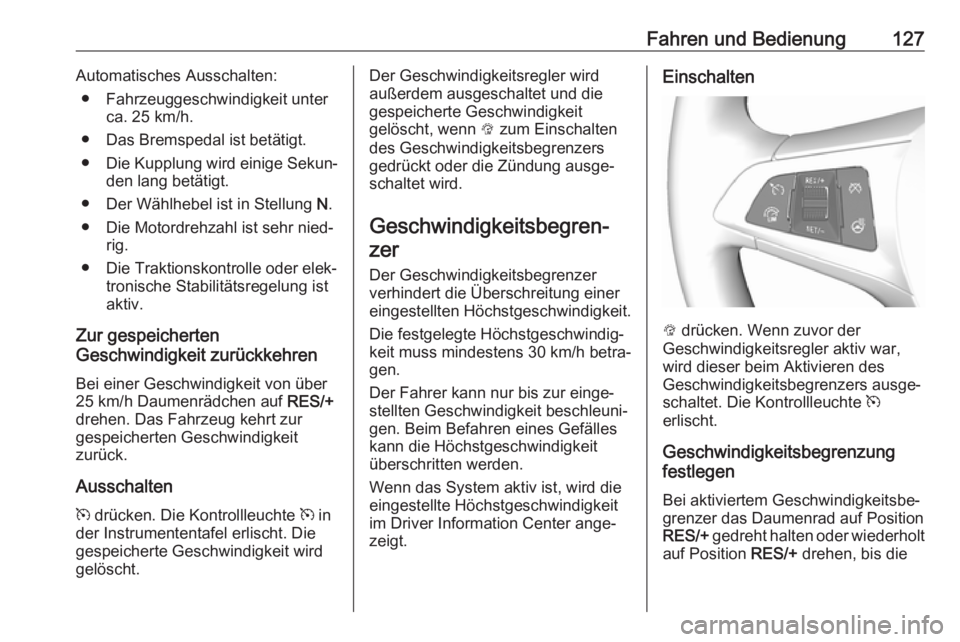

Fahren und Bedienung127Automatisches Ausschalten:● Fahrzeuggeschwindigkeit unter ca. 25 km/h.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.
● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle oder elek‐ tronische Stabilitätsregelung ist
aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über
25 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur
gespeicherten Geschwindigkeit
zurück.
Ausschalten m drücken. Die Kontrollleuchte m in
der Instrumententafel erlischt. Die gespeicherte Geschwindigkeit wird gelöscht.Der Geschwindigkeitsregler wird
außerdem ausgeschaltet und die
gespeicherte Geschwindigkeit
gelöscht, wenn L zum Einschalten
des Geschwindigkeitsbegrenzers
gedrückt oder die Zündung ausge‐ schaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer
verhindert die Überschreitung einer
eingestellten Höchstgeschwindigkeit.
Die festgelegte Höchstgeschwindig‐
keit muss mindestens 30 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.Einschalten
L drücken. Wenn zuvor der
Geschwindigkeitsregler aktiv war,
wird dieser beim Aktivieren des
Geschwindigkeitsbegrenzers ausge‐
schaltet. Die Kontrollleuchte m
erlischt.
Geschwindigkeitsbegrenzung
festlegen
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die

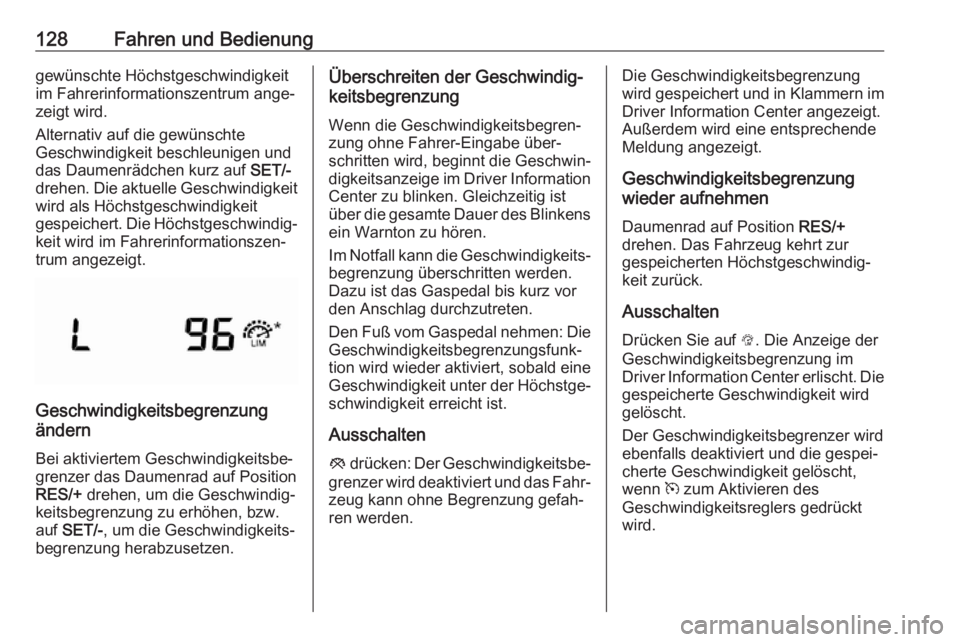

128Fahren und Bedienunggewünschte Höchstgeschwindigkeit
im Fahrerinformationszentrum ange‐
zeigt wird.
Alternativ auf die gewünschte
Geschwindigkeit beschleunigen und
das Daumenrädchen kurz auf SET/-
drehen. Die aktuelle Geschwindigkeit wird als Höchstgeschwindigkeit
gespeichert. Die Höchstgeschwindig‐ keit wird im Fahrerinformationszen‐
trum angezeigt.
Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐
schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten.
Den Fuß vom Gaspedal nehmen: Die Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Ausschalten y drücken: Der Geschwindigkeitsbe‐
grenzer wird deaktiviert und das Fahr‐ zeug kann ohne Begrenzung gefah‐
ren werden.Die Geschwindigkeitsbegrenzung
wird gespeichert und in Klammern im
Driver Information Center angezeigt.
Außerdem wird eine entsprechende
Meldung angezeigt.
Geschwindigkeitsbegrenzung
wieder aufnehmen
Daumenrad auf Position RES/+
drehen. Das Fahrzeug kehrt zur
gespeicherten Höchstgeschwindig‐
keit zurück.
Ausschalten
Drücken Sie auf L. Die Anzeige der
Geschwindigkeitsbegrenzung im Driver Information Center erlischt. Die gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des
Geschwindigkeitsreglers gedrückt
wird.

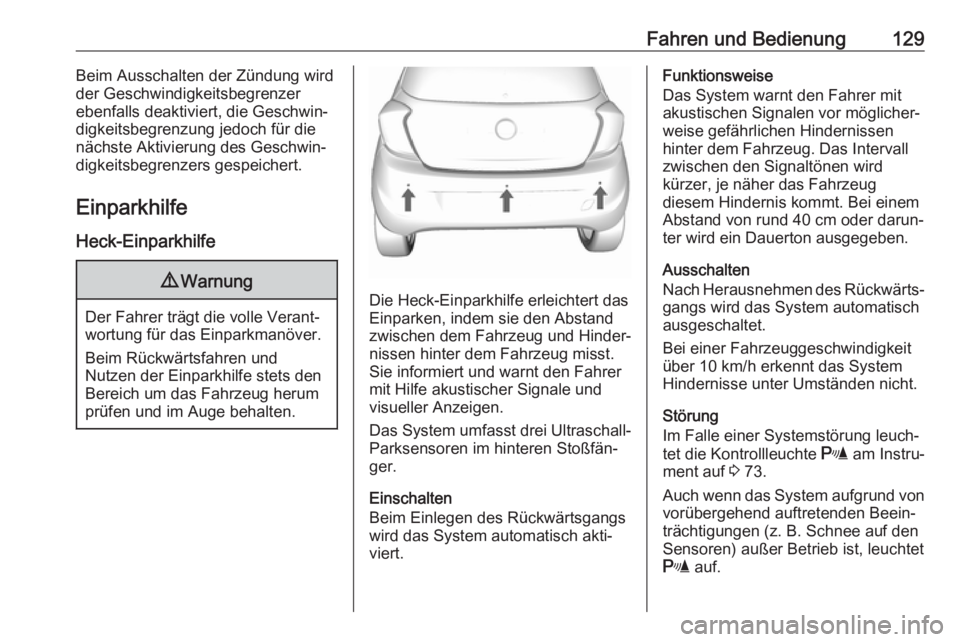

Fahren und Bedienung129Beim Ausschalten der Zündung wird
der Geschwindigkeitsbegrenzer
ebenfalls deaktiviert, die Geschwin‐
digkeitsbegrenzung jedoch für die
nächste Aktivierung des Geschwin‐
digkeitsbegrenzers gespeichert.
Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und
visueller Anzeigen.
Das System umfasst drei Ultraschall-
Parksensoren im hinteren Stoßfän‐
ger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Funktionsweise
Das System warnt den Fahrer mit akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter dem Fahrzeug. Das Intervall
zwischen den Signaltönen wird
kürzer, je näher das Fahrzeug
diesem Hindernis kommt. Bei einem
Abstand von rund 40 cm oder darun‐
ter wird ein Dauerton ausgegeben.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Bei einer Fahrzeuggeschwindigkeit
über 10 km/h erkennt das System
Hindernisse unter Umständen nicht.
Störung
Im Falle einer Systemstörung leuch‐
tet die Kontrollleuchte r am Instru‐
ment auf 3 73.
Auch wenn das System aufgrund von vorübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) außer Betrieb ist, leuchtet
r auf.

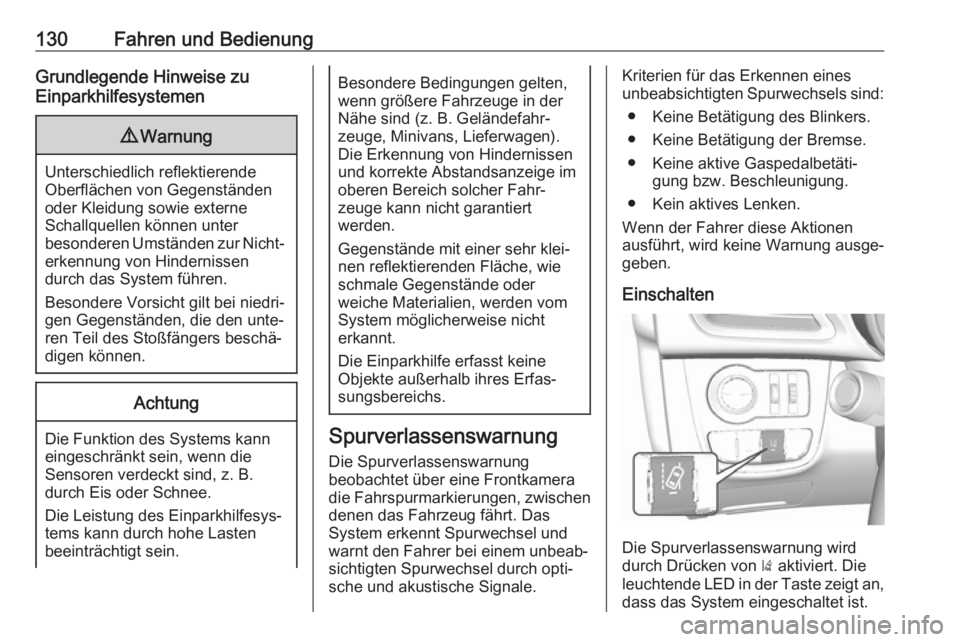

130Fahren und BedienungGrundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Spurverlassenswarnung
Die Spurverlassenswarnung
beobachtet über eine Frontkamera
die Fahrspurmarkierungen, zwischen
denen das Fahrzeug fährt. Das
System erkennt Spurwechsel und
warnt den Fahrer bei einem unbeab‐
sichtigten Spurwechsel durch opti‐
sche und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer diese Aktionen
ausführt, wird keine Warnung ausge‐
geben.
Einschalten
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die
leuchtende LED in der Taste zeigt an, dass das System eingeschaltet ist.

Fahren und Bedienung131Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Fahrspurmarkierun‐
gen vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Ausschalten
Durch Drücken von ) wird das
System deaktiviert. Die LED in der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.
Störung
Die Spurverlassenswarnung kannunter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-Motoren Nur bleifreien Kraftstoff verwenden,
der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.

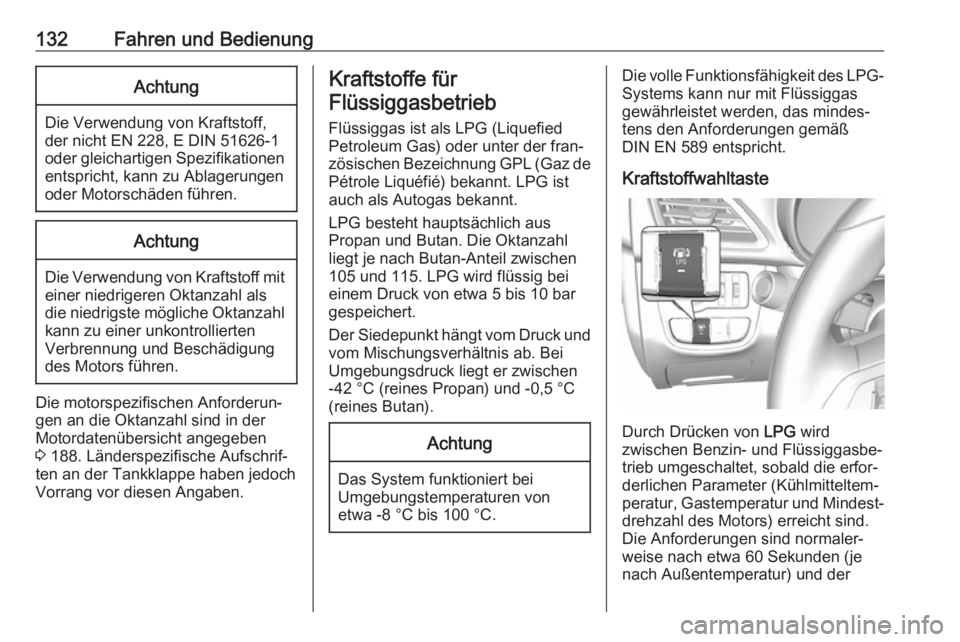

132Fahren und BedienungAchtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 188. Länderspezifische Aufschrif‐
ten an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffe für
Flüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied
Petroleum Gas) oder unter der fran‐
zösischen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus
Propan und Butan. Die Oktanzahl
liegt je nach Butan-Anteil zwischen
105 und 115. LPG wird flüssig bei
einem Druck von etwa 5 bis 10 bar
gespeichert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System funktioniert bei
Umgebungstemperaturen von
etwa -8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas
gewährleistet werden, das mindes‐
tens den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird
zwischen Benzin- und Flüssiggasbe‐
trieb umgeschaltet, sobald die erfor‐
derlichen Parameter (Kühlmitteltem‐
peratur, Gastemperatur und Mindest‐
drehzahl des Motors) erreicht sind.
Die Anforderungen sind normaler‐
weise nach etwa 60 Sekunden (je nach Außentemperatur) und der

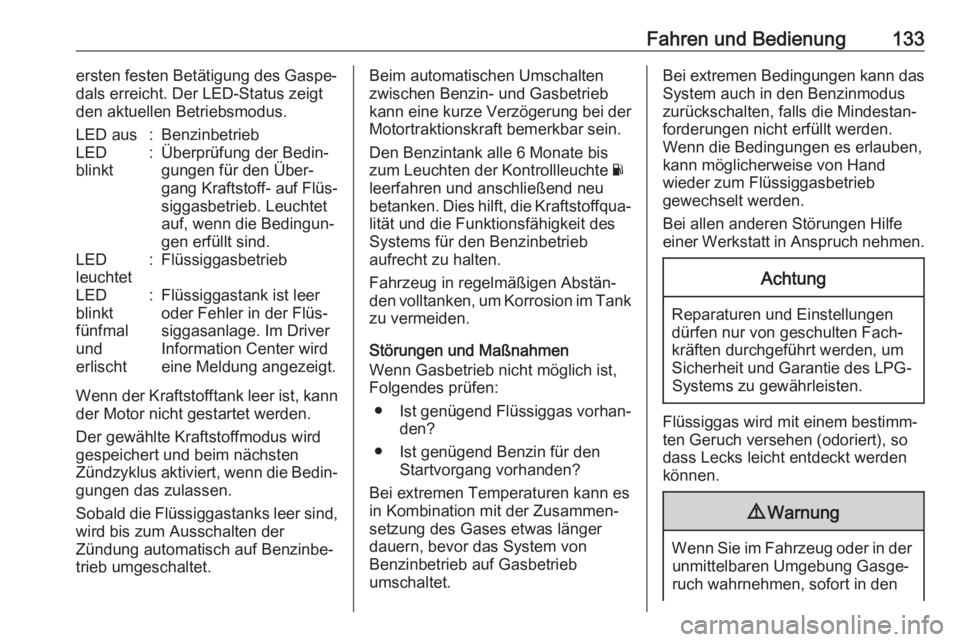

Fahren und Bedienung133ersten festen Betätigung des Gaspe‐
dals erreicht. Der LED-Status zeigt
den aktuellen Betriebsmodus.LED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐
gungen für den Über‐
gang Kraftstoff- auf Flüs‐
siggasbetrieb. Leuchtet
auf, wenn die Bedingun‐
gen erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Wenn der Kraftstofftank leer ist, kann
der Motor nicht gestartet werden.
Der gewählte Kraftstoffmodus wird
gespeichert und beim nächsten
Zündzyklus aktiviert, wenn die Bedin‐ gungen das zulassen.
Sobald die Flüssiggastanks leer sind,
wird bis zum Ausschalten der
Zündung automatisch auf Benzinbe‐ trieb umgeschaltet.
Beim automatischen Umschalten
zwischen Benzin- und Gasbetrieb
kann eine kurze Verzögerung bei der Motortraktionskraft bemerkbar sein.
Den Benzintank alle 6 Monate bis
zum Leuchten der Kontrollleuchte Y
leerfahren und anschließend neu
betanken. Dies hilft, die Kraftstoffqua‐
lität und die Funktionsfähigkeit des
Systems für den Benzinbetrieb
aufrecht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank
zu vermeiden.
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist,
Folgendes prüfen:
● Ist genügend Flüssiggas vorhan‐
den?
● Ist genügend Benzin für den Startvorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger
dauern, bevor das System von
Benzinbetrieb auf Gasbetrieb
umschaltet.Bei extremen Bedingungen kann das
System auch in den Benzinmodus
zurückschalten, falls die Mindestan‐
forderungen nicht erfüllt werden.
Wenn die Bedingungen es erlauben,
kann möglicherweise von Hand
wieder zum Flüssiggasbetrieb
gewechselt werden.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG- Systems zu gewährleisten.
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.
9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den

134Fahren und BedienungBenzinmodus schalten. Das
Rauchen beim Tanken ist daher
untersagt. Keine offenen Flam‐ men oder Zündquellen.
Wenn der Gasgeruch weiter besteht,
den Motor nicht starten. Störungsur‐
sache von einer Werkstatt beheben
lassen.
Bei Benutzung unterirdischer Parkga‐ ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und
Beleuchtung ausschalten.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
1. Motor abstellen.
