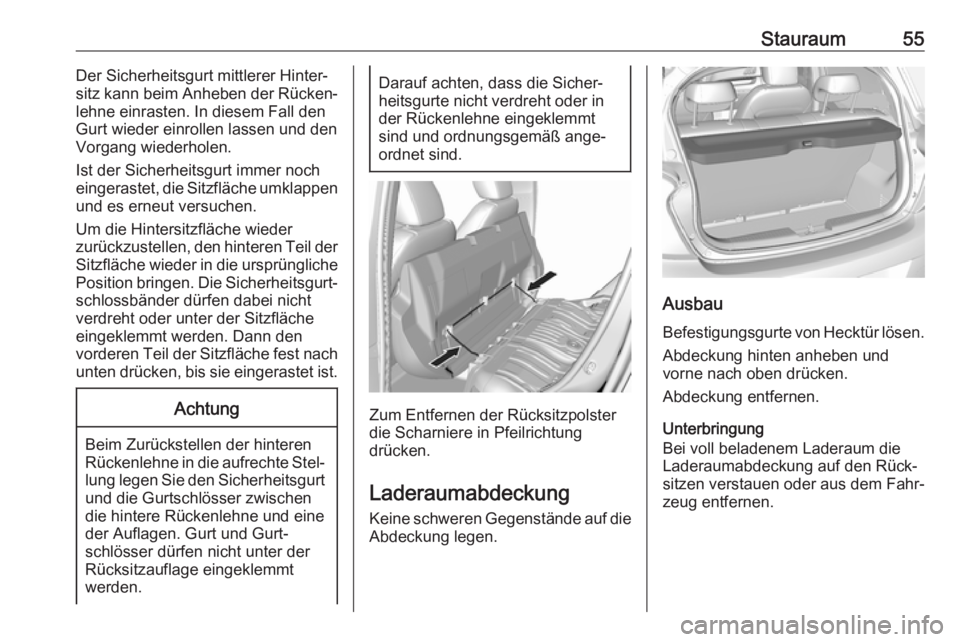

Stauraum55Der Sicherheitsgurt mittlerer Hinter‐
sitz kann beim Anheben der Rücken‐
lehne einrasten. In diesem Fall den
Gurt wieder einrollen lassen und den
Vorgang wiederholen.
Ist der Sicherheitsgurt immer noch
eingerastet, die Sitzfläche umklappen
und es erneut versuchen.
Um die Hintersitzfläche wieder
zurückzustellen, den hinteren Teil der
Sitzfläche wieder in die ursprüngliche Position bringen. Die Sicherheitsgurt‐
schlossbänder dürfen dabei nicht
verdreht oder unter der Sitzfläche
eingeklemmt werden. Dann den
vorderen Teil der Sitzfläche fest nach unten drücken, bis sie eingerastet ist.Achtung
Beim Zurückstellen der hinteren
Rückenlehne in die aufrechte Stel‐
lung legen Sie den Sicherheitsgurt und die Gurtschlösser zwischen
die hintere Rückenlehne und eine
der Auflagen. Gurt und Gurt‐
schlösser dürfen nicht unter der
Rücksitzauflage eingeklemmt
werden.
Darauf achten, dass die Sicher‐
heitsgurte nicht verdreht oder in
der Rückenlehne eingeklemmt
sind und ordnungsgemäß ange‐
ordnet sind.
Zum Entfernen der Rücksitzpolster die Scharniere in Pfeilrichtung
drücken.
LaderaumabdeckungKeine schweren Gegenstände auf die
Abdeckung legen.
Ausbau
Befestigungsgurte von Hecktür lösen.
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Unterbringung
Bei voll beladenem Laderaum die
Laderaumabdeckung auf den Rück‐
sitzen verstauen oder aus dem Fahr‐
zeug entfernen.

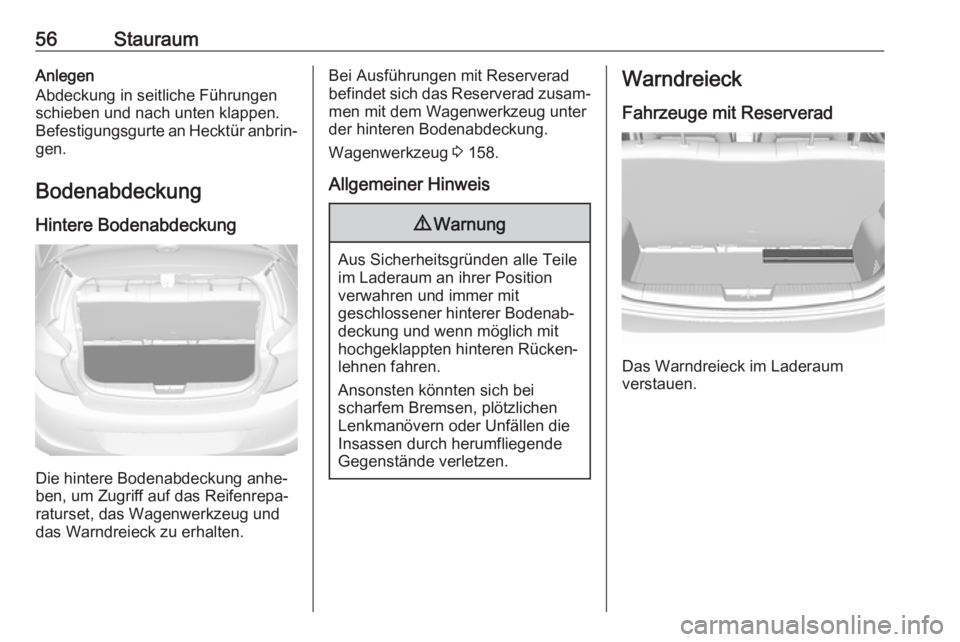

56StauraumAnlegen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Bodenabdeckung Hintere Bodenabdeckung
Die hintere Bodenabdeckung anhe‐
ben, um Zugriff auf das Reifenrepa‐
raturset, das Wagenwerkzeug und das Warndreieck zu erhalten.
Bei Ausführungen mit Reserverad
befindet sich das Reserverad zusam‐ men mit dem Wagenwerkzeug unter
der hinteren Bodenabdeckung.
Wagenwerkzeug 3 158.
Allgemeiner Hinweis9 Warnung
Aus Sicherheitsgründen alle Teile
im Laderaum an ihrer Position
verwahren und immer mit
geschlossener hinterer Bodenab‐
deckung und wenn möglich mit
hochgeklappten hinteren Rücken‐
lehnen fahren.
Ansonsten könnten sich bei
scharfem Bremsen, plötzlichen
Lenkmanövern oder Unfällen die
Insassen durch herumfliegende
Gegenstände verletzen.
Warndreieck
Fahrzeuge mit Reserverad
Das Warndreieck im Laderaum
verstauen.

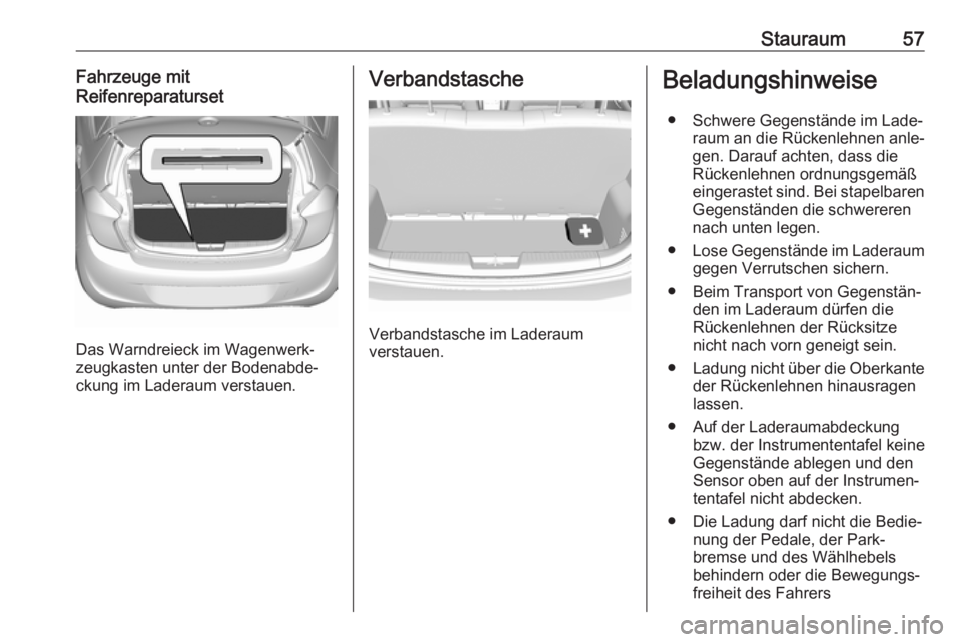

Stauraum57Fahrzeuge mit
Reifenreparaturset
Das Warndreieck im Wagenwerk‐
zeugkasten unter der Bodenabde‐
ckung im Laderaum verstauen.
Verbandstasche
Verbandstasche im Laderaum
verstauen.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen die schwereren
nach unten legen.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Beim Transport von Gegenstän‐ den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐ freiheit des Fahrers

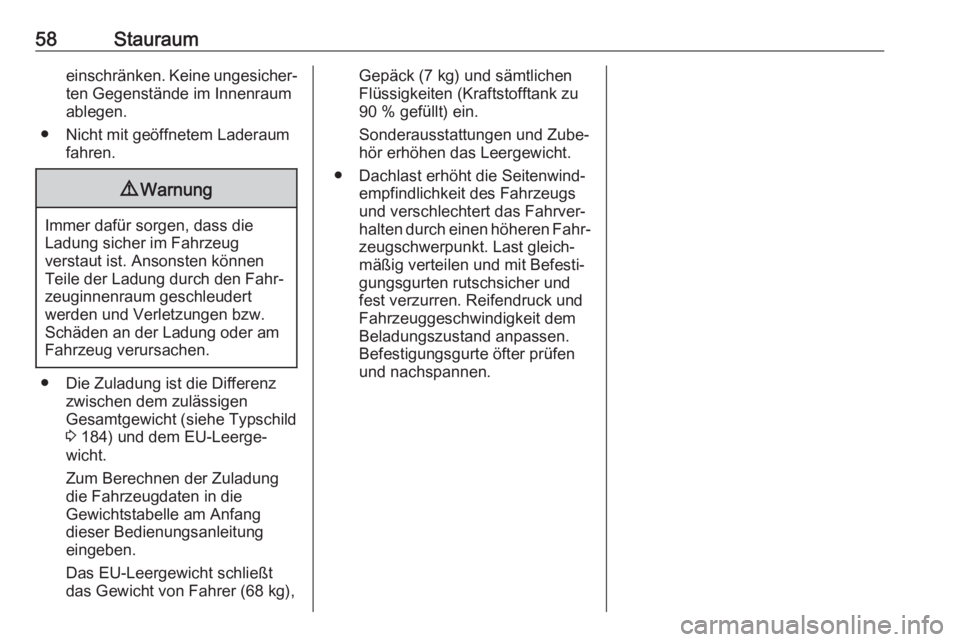

58Stauraumeinschränken. Keine ungesicher‐ten Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 184) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.

Instrumente, Bedienelemente59Instrumente,
BedienelementeBedienelemente ........................... 60
Lenkradeinstellung ....................60
Fernbedienung am Lenkrad ......60
Lenkradheizung .........................60
Hupe .......................................... 61
Scheibenwischer und Waschanlage ............................ 61
Heckscheibenwischer und Waschanlage ............................ 62
Außentemperatur ......................62
Uhr ............................................. 62
Zubehörsteckdosen ...................64
Zigarettenanzünder ...................64
Ascher ....................................... 64
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............65
Instrument ................................. 65
Tachometer ............................... 65
Kilometerzähler ......................... 65
Tageskilometerzähler ................65
Drehzahlmesser ........................65
Kraftstoffanzeige .......................66
Kraftstoffwahltaste .....................66
Kühlmitteltemperaturanzeige .....67Serviceanzeige .......................... 67
Kontrollleuchten .........................68
Blinker ....................................... 70
Sicherheitsgurt anlegen .............71
Airbag-System, Gurtstraffer .......71
Airbagabschaltung .....................71
Generator .................................. 72
Abgas ........................................ 72
Fehlfunktion, Service .................72
Bremssystem, Kupplungssystem .....................72
Pedal betätigen ......................... 72
Antiblockiersystem ....................73
Gangwechsel ............................. 73
Lenkunterstützung .....................73
Spurverlassenswarnung ............73
Ultraschall-Einparkhilfe ..............73
Elektronische Stabilitätsregelung
ausgeschaltet ........................... 74
Elektronische Stabilitätsregelung und
Traktionskontrolle .....................74
Traktionskontrolle ausgeschaltet ........................... 74
Kühlmitteltemperatur .................74
Reifendruck-Kontrollsystem ......74
Motoröldruck .............................. 74
Kraftstoffmangel ........................75
Wegfahrsperre ........................... 75Reduzierte Motorleistung ..........75
Außenbeleuchtung ....................75
Fernlicht ..................................... 75
Nebelscheinwerfer .....................75
Nebelschlussleuchte .................75
Geschwindigkeitsregler .............76
Geschwindigkeitsbegrenzer ......76
Motorhaube offen ......................76
Tür offen .................................... 76
Info-Displays ................................ 76
Driver Information Center ..........76
Info-Display ............................... 81
Fahrzeugmeldungen ....................83
Warn- und Signaltöne ................84
Batteriespannung ......................85
Personalisierung ..........................85
Fahrzeugpersonalisierung .........85
Telematik-Service ........................88
OnStar ....................................... 88

60Instrumente, BedienelementeBedienelementeLenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Driver Information Center,
bestimmte Fahrerassistenzsysteme,
das Infotainment System und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Fahrerassistenzsysteme 3 125.
Weitere Hinweise finden Sie in der Anleitung für das Infotainment
System.
Lenkradheizung
Die Heizung durch Drücken von A
einschalten. Die Betätigung wird
durch die LED in der Taste angezeigt.

Instrumente, Bedienelemente61Die Griffbereiche des Lenkrads
werden schneller und auf eine höhere Temperatur als die anderen Bereiche
geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 112.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:SchnellLO:LangsamE:IntervallwischenOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position
2 drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 144

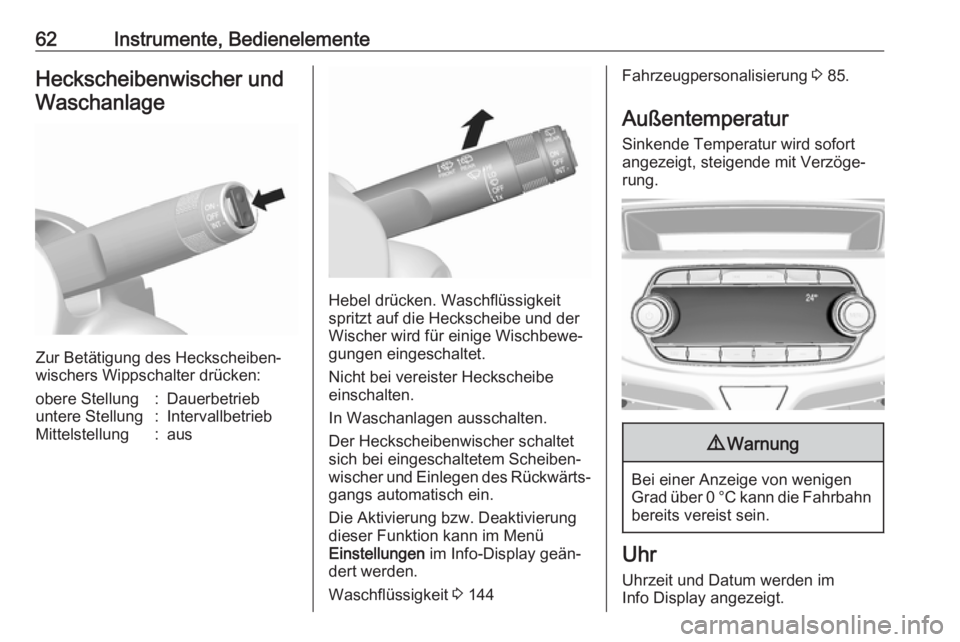

62Instrumente, BedienelementeHeckscheibenwischer undWaschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellungen im Info-Display geän‐
dert werden.
Waschflüssigkeit 3 144
Fahrzeugpersonalisierung 3 85.
Außentemperatur
Sinkende Temperatur wird sofort
angezeigt, steigende mit Verzöge‐
rung.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
