2017 OPEL INSIGNIA Omaniku käsiraamat (in Estonian)

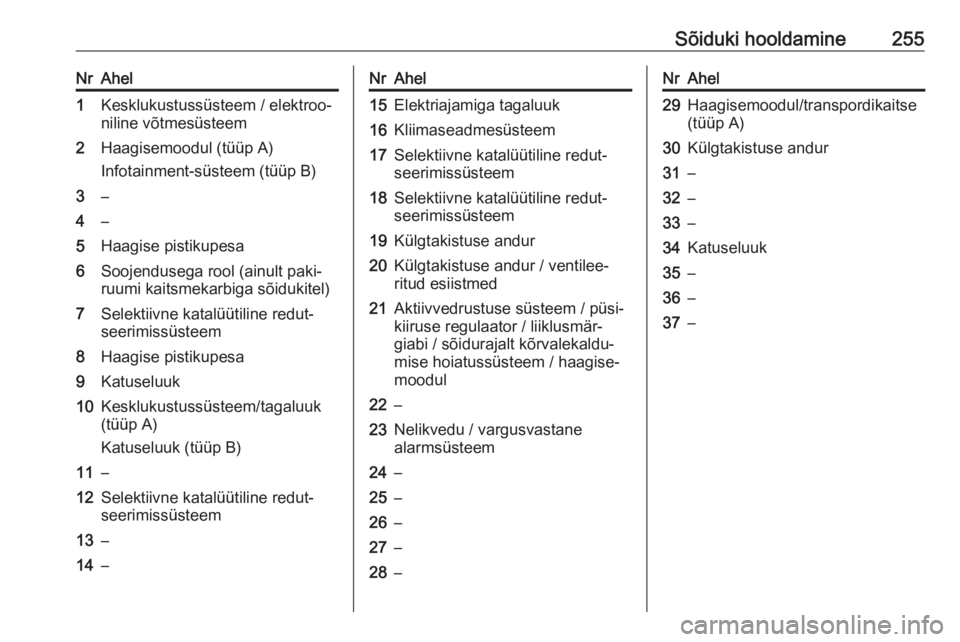

Sõiduki hooldamine255NrAhel1Kesklukustussüsteem / elektroo‐
niline võtmesüsteem2Haagisemoodul (tüüp A)
Infotainment-süsteem (tüüp B)3–4–5Haagise pistikupesa6Soojendusega rool (ainult paki‐
ruumi kaitsmekarbiga sõidukitel)7Selektiivne katalüütiline redut‐
seerimissüsteem8Haagise pistikupesa9Katuseluuk10Kesklukustussüsteem/tagaluuk
(tüüp A)
Katuseluuk (tüüp B)11–12Selektiivne katalüütiline redut‐
seerimissüsteem13–14–NrAhel15Elektriajamiga tagaluuk16Kliimaseadmesüsteem17Selektiivne katalüütiline redut‐
seerimissüsteem18Selektiivne katalüütiline redut‐
seerimissüsteem19Külgtakistuse andur20Külgtakistuse andur / ventilee‐
ritud esiistmed21Aktiivvedrustuse süsteem / püsi‐
kiiruse regulaator / liiklusmär‐
giabi / sõidurajalt kõrvalekaldu‐
mise hoiatussüsteem / haagise‐
moodul22–23Nelikvedu / vargusvastane
alarmsüsteem24–25–26–27–28–NrAhel29Haagisemoodul/transpordikaitse
(tüüp A)30Külgtakistuse andur31–32–33–34Katuseluuk35–36–37–

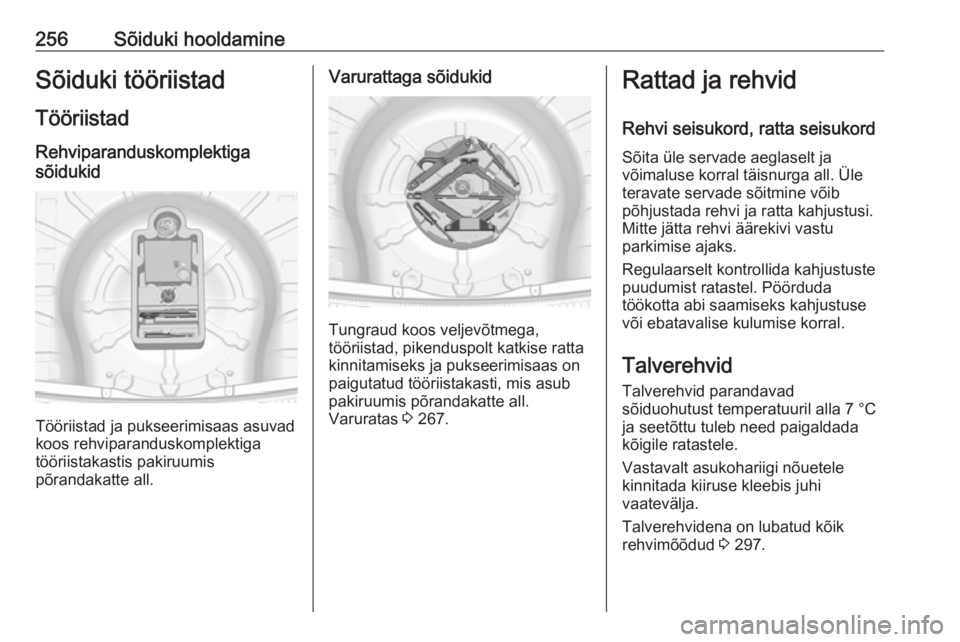

256Sõiduki hooldamineSõiduki tööriistadTööriistad
Rehviparanduskomplektiga
sõidukid
Tööriistad ja pukseerimisaas asuvad
koos rehviparanduskomplektiga
tööriistakastis pakiruumis
põrandakatte all.
Varurattaga sõidukid
Tungraud koos veljevõtmega,
tööriistad, pikenduspolt katkise ratta
kinnitamiseks ja pukseerimisaas on
paigutatud tööriistakasti, mis asub
pakiruumis põrandakatte all.
Varuratas 3 267.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Mitte jätta rehvi äärekivi vastu
parkimise ajaks.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 297.

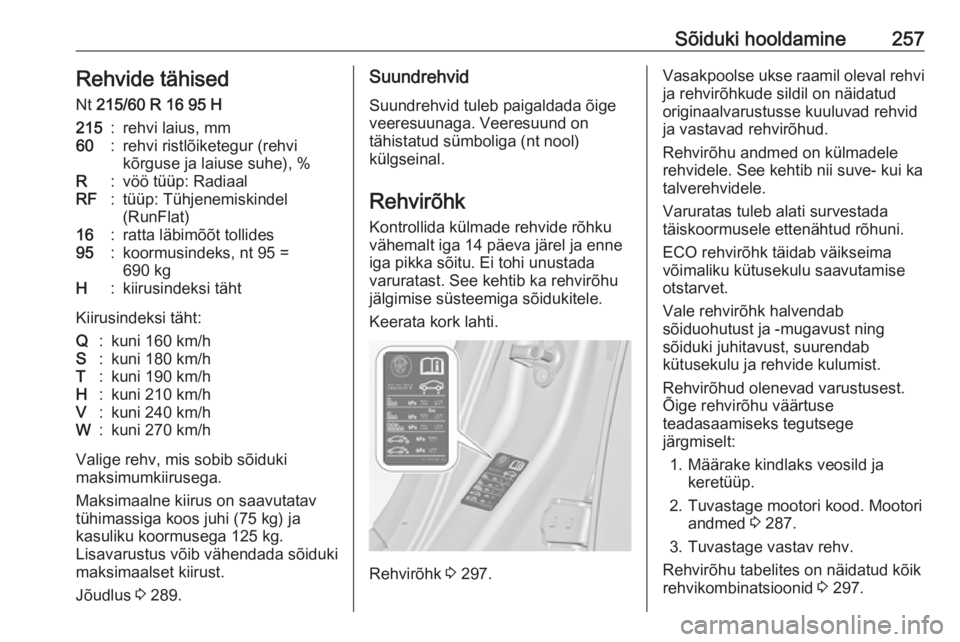

Sõiduki hooldamine257Rehvide tähised
Nt 215/60 R 16 95 H215:rehvi laius, mm60:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 289.
Suundrehvid
Suundrehvid tuleb paigaldada õige veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 297.
Vasakpoolse ukse raamil oleval rehvi
ja rehvirõhkude sildil on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud olenevad varustusest.
Õige rehvirõhu väärtuse
teadasaamiseks tegutsege
järgmiselt:
1. Määrake kindlaks veosild ja keretüüp.
2. Tuvastage mootori kood. Mootori andmed 3 287.
3. Tuvastage vastav rehv.
Rehvirõhu tabelites on näidatud kõik
rehvikombinatsioonid 3 297.

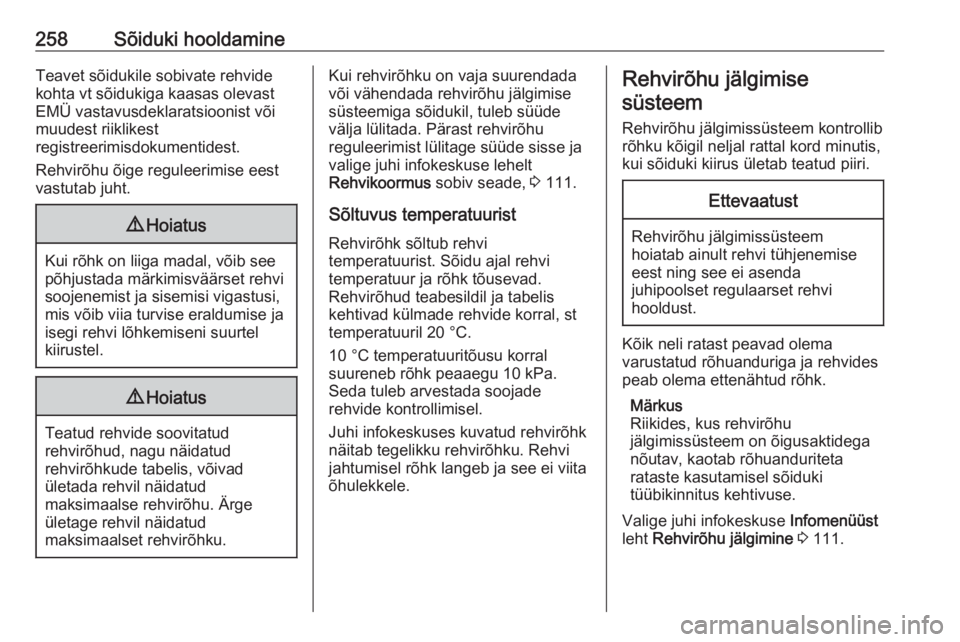

258Sõiduki hooldamineTeavet sõidukile sobivate rehvide
kohta vt sõidukiga kaasas olevast
EMÜ vastavusdeklaratsioonist või
muudest riiklikest
registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse lehelt
Rehvikoormus sobiv seade, 3 111.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteem kontrollib
rõhku kõigil neljal rattal kord minutis,
kui sõiduki kiirus ületab teatud piiri.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult rehvi tühjenemise
eest ning see ei asenda
juhipoolset regulaarset rehvi
hooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Valige juhi infokeskuse Infomenüüst
leht Rehvirõhu jälgimine 3 111.

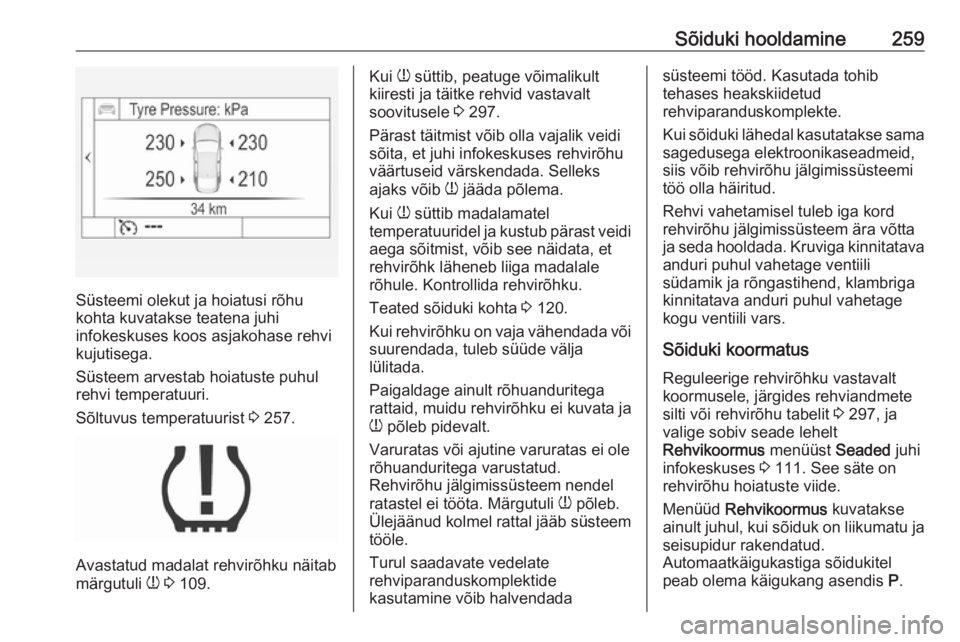

Sõiduki hooldamine259
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi kujutisega.
Süsteem arvestab hoiatuste puhul
rehvi temperatuuri.
Sõltuvus temperatuurist 3 257.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 109.
Kui
w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 297.
Pärast täitmist võib olla vajalik veidi
sõita, et juhi infokeskuses rehvirõhu
väärtuseid värskendada. Selleks
ajaks võib w jääda põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata, et
rehvirõhk läheneb liiga madalale
rõhule. Kontrollida rehvirõhku.
Teated sõiduki kohta 3 120.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Varuratas või ajutine varuratas ei ole
rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nendel
ratastel ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.
Turul saadavate vedelate
rehviparanduskomplektide
kasutamine võib halvendadasüsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Kui sõiduki lähedal kasutatakse sama
sagedusega elektroonikaseadmeid, siis võib rehvirõhu jälgimissüsteemi
töö olla häiritud.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Kruviga kinnitatava anduri puhul vahetage ventiili
südamik ja rõngastihend, klambriga
kinnitatava anduri puhul vahetage
kogu ventiili vars.
Sõiduki koormatus Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 297, ja
valige sobiv seade lehelt
Rehvikoormus menüüst Seaded juhi
infokeskuses 3 111. See säte on
rehvirõhu hoiatuste viide.
Menüüd Rehvikoormus kuvatakse
ainult juhul, kui sõiduk on liikumatu ja
seisupidur rakendatud.
Automaatkäigukastiga sõidukitel
peab olema käigukang asendis P.

260Sõiduki hooldamine
Valige:● Light (Kerge) mugavaks rõhuks
kuni 3 inimesega.
● Eco Eco-rõhuks kuni
3 inimesega.
● Max täiskoormusel.
Iseõppimisfunktsioon Pärast rataste vahetamist peab
sõiduk umbes 20 min paigal seisma,
enne kui süsteem teeb
ümberarvutused. Järgnev
taasõppimisprotsess võtab aega kuni
10 minutit sõitmisel kiirusega
vähemalt 20 km/h. Sel juhul võidakse
kuvada juhi infokeskuses $ või rõhu
väärtused võivad vahetuda.
Kui taasõppimisprotsessi käigus tekib
probleeme, kuvatakse juhi
infokeskuses hoiatusteade.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse tagamiseks on soovitatav, et sama silla rehvide turvise sügavus ei
erineks enam kui 2 mm.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tuleb tagada, et rataste pöörlemissuund oleks sama kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.

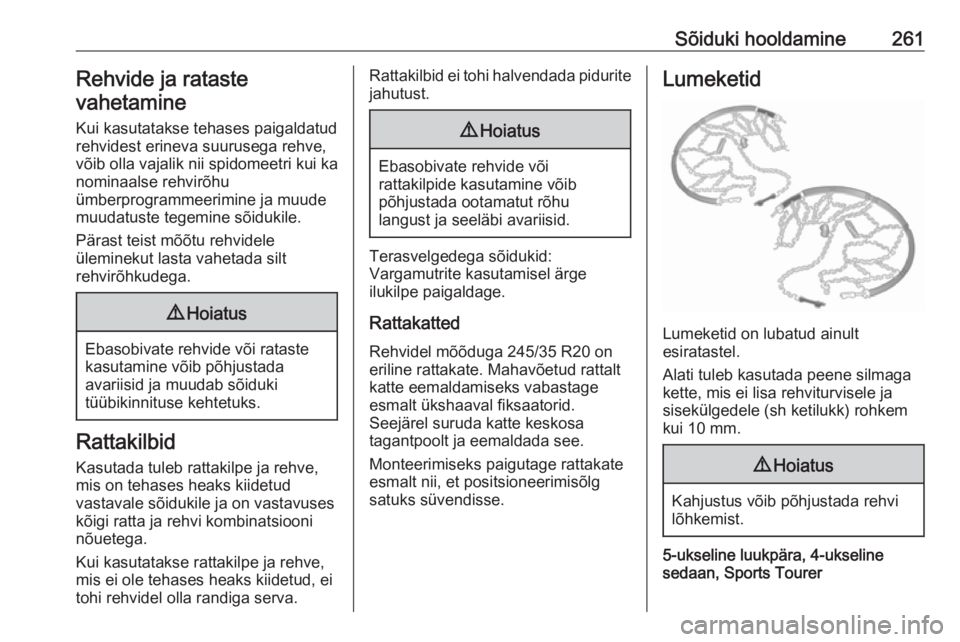

Sõiduki hooldamine261Rehvide ja ratastevahetamine
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases heaks kiidetud
vastavale sõidukile ja on vastavuses
kõigi ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse rattakilpe ja rehve,
mis ei ole tehases heaks kiidetud, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Vargamutrite kasutamisel ärge
ilukilpe paigaldage.
Rattakatted Rehvidel mõõduga 245/35 R20 on
eriline rattakate. Mahavõetud rattalt
katte eemaldamiseks vabastage
esmalt ükshaaval fiksaatorid.
Seejärel suruda katte keskosa
tagantpoolt ja eemaldada see.
Monteerimiseks paigutage rattakate
esmalt nii, et positsioneerimisõlg
satuks süvendisse.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati tuleb kasutada peene silmaga
kette, mis ei lisa rehviturvisele ja sisekülgedele (sh ketilukk) rohkem
kui 10 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
5-ukseline luukpära, 4-ukseline
sedaan, Sports Tourer

262Sõiduki hooldamineLumeketid on lubatud ainult rehvidelmõõduga 215/60 R16, 225/50 R17 ja
235/45 R18.
Country Tourer
Lumeketid on lubatud ainult rehvidel
mõõduga 235/45 R18.
Ajutine varuratas
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Mitte eemaldada võõrkehasid
rehvidest.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa rehviparanduskomplektiga
parandada.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Ei tohi kasutada pikema
ajavahemiku jooksul.
Roolimine ja juhitavus võivad olla
mõjutatud.
Tühja rehvi korral:
Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumi põrandakatte all
panipaigas.
1. Võtta rehviparanduskomplekt panipaigast.
2. Eemaldada kompressor.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
