Sõiduki hooldamine247
3. Suruda lambihoidik külgmiseehispaneeli seest välja.
4.Keerata plastmutrit vastupäeva ja
eemaldada lambipesast.
5. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega. Paigaldada
plastmutter lambipessa ja keerata päripäeva.
Tagatuli ( 1)
Suunatuli ( 2)
6. Paigaldada lambipesa tagaluugi raami. Sulgeda külgmise
ehispaneeli kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.

248Sõiduki hooldamine3.Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja lambiümbrisesse, suruda küljele
ja vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid Salongivalgusti, lugemisvalgustidLambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
1. Kangutada valgusti kruvikeerajaga välja.

Sõiduki hooldamine249
2. Suruda lampi kergeltvedruklambri suunas ja võtta
välja.
3. Asetada kohale uus lamp. 4. Paigaldada valgusti.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukil võib olla kuni kolm
kaitsmekarpi:
● mootoriruumi esiosas vasakul
● näidikuploki paremal küljel
● pakiruumi vasakpoolses osas katte taga
Olenevalt sõiduki varustusest on
kaitsmete konfiguratsioon
kaitsmekarpides erinev, mis on
tabelites näidatud tüüpidena A ja B.
Tüüp A tähendab 5-ukselisi
luukpärasid ja 4-ukselisi sedaane
ning samuti Sports Toureri või
Country Toureri elektrilise tagaluugi,
haagise haakeseadise või tagumiste
pistikupesadega.
Tüüp B tähendab Sports Toureri või
Country Toureri ilma elektrilise
tagaluugita, haagise haakeseadiseta
või tagumiste pistikupesadeta.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.

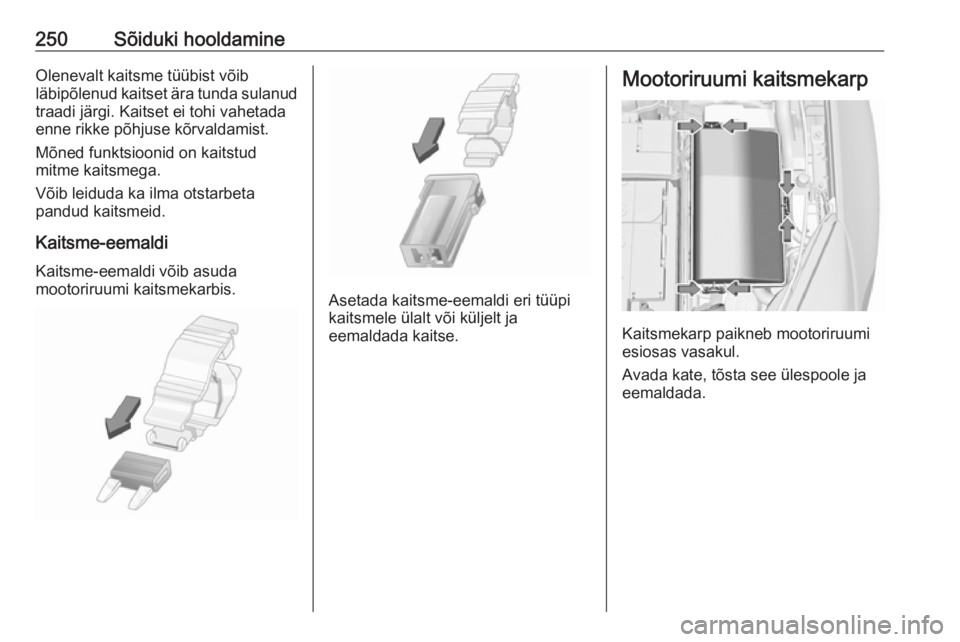

250Sõiduki hooldamineOlenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.

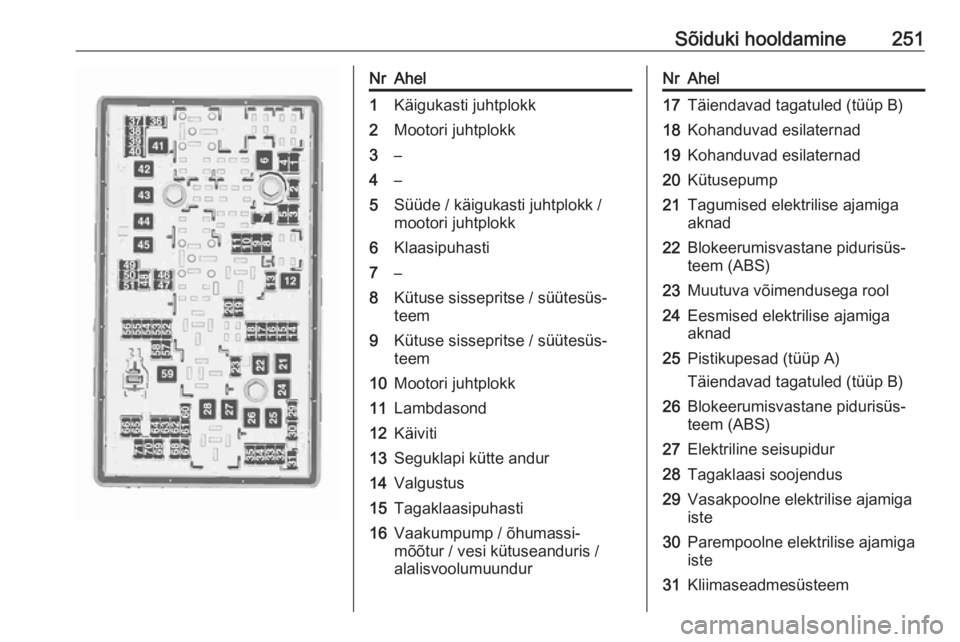

Sõiduki hooldamine251NrAhel1Käigukasti juhtplokk2Mootori juhtplokk3–4–5Süüde / käigukasti juhtplokk /
mootori juhtplokk6Klaasipuhasti7–8Kütuse sissepritse / süütesüs‐
teem9Kütuse sissepritse / süütesüs‐
teem10Mootori juhtplokk11Lambdasond12Käiviti13Seguklapi kütte andur14Valgustus15Tagaklaasipuhasti16Vaakumpump / õhumassi‐
mõõtur / vesi kütuseanduris /
alalisvoolumuundurNrAhel17Täiendavad tagatuled (tüüp B)18Kohanduvad esilaternad19Kohanduvad esilaternad20Kütusepump21Tagumised elektrilise ajamiga
aknad22Blokeerumisvastane pidurisüs‐ teem (ABS)23Muutuva võimendusega rool24Eesmised elektrilise ajamiga
aknad25Pistikupesad (tüüp A)
Täiendavad tagatuled (tüüp B)26Blokeerumisvastane pidurisüs‐
teem (ABS)27Elektriline seisupidur28Tagaklaasi soojendus29Vasakpoolne elektrilise ajamiga
iste30Parempoolne elektrilise ajamiga
iste31Kliimaseadmesüsteem

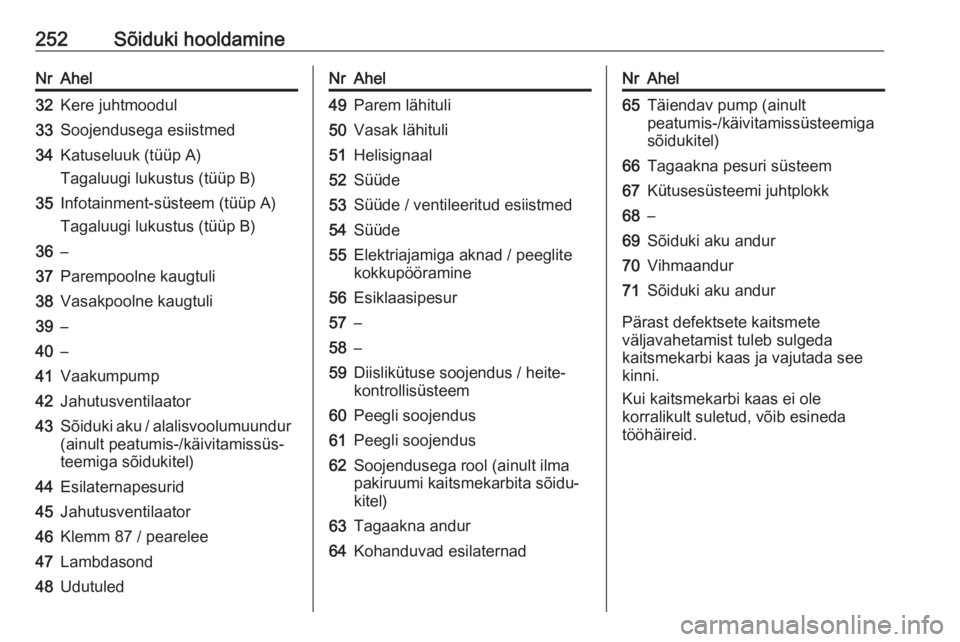

252Sõiduki hooldamineNrAhel32Kere juhtmoodul33Soojendusega esiistmed34Katuseluuk (tüüp A)
Tagaluugi lukustus (tüüp B)35Infotainment-süsteem (tüüp A)
Tagaluugi lukustus (tüüp B)36–37Parempoolne kaugtuli38Vasakpoolne kaugtuli39–40–41Vaakumpump42Jahutusventilaator43Sõiduki aku / alalisvoolumuundur (ainult peatumis-/käivitamissüs‐
teemiga sõidukitel)44Esilaternapesurid45Jahutusventilaator46Klemm 87 / pearelee47Lambdasond48UdutuledNrAhel49Parem lähituli50Vasak lähituli51Helisignaal52Süüde53Süüde / ventileeritud esiistmed54Süüde55Elektriajamiga aknad / peeglite
kokkupööramine56Esiklaasipesur57–58–59Diislikütuse soojendus / heite‐
kontrollisüsteem60Peegli soojendus61Peegli soojendus62Soojendusega rool (ainult ilma
pakiruumi kaitsmekarbita sõidu‐
kitel)63Tagaakna andur64Kohanduvad esilaternadNrAhel65Täiendav pump (ainult
peatumis-/käivitamissüsteemiga
sõidukitel)66Tagaakna pesuri süsteem67Kütusesüsteemi juhtplokk68–69Sõiduki aku andur70Vihmaandur71Sõiduki aku andur
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

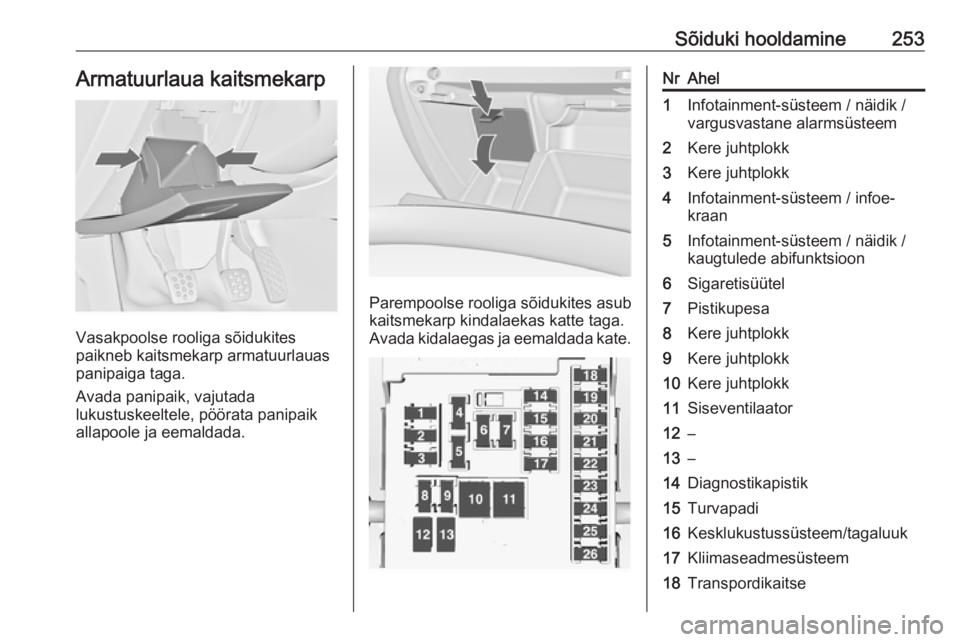

Sõiduki hooldamine253Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada
lukustuskeeltele, pöörata panipaik
allapoole ja eemaldada.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kidalaegas ja eemaldada kate.
NrAhel1Infotainment-süsteem / näidik /
vargusvastane alarmsüsteem2Kere juhtplokk3Kere juhtplokk4Infotainment-süsteem / infoe‐
kraan5Infotainment-süsteem / näidik /
kaugtulede abifunktsioon6Sigaretisüütel7Pistikupesa8Kere juhtplokk9Kere juhtplokk10Kere juhtplokk11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Kesklukustussüsteem/tagaluuk17Kliimaseadmesüsteem18Transpordikaitse

254Sõiduki hooldamineNrAhel19Mälu20–21Mõõdik22Süüde / kesklukustussüsteem /
elektrooniline võtmesüsteem23Kere juhtplokk24Kere juhtplokk25Juhtseadis roolil26Pistikupesa pakiruumis
Elektriajamiga istmed, nr 12 ja 13 on
varustatud ülekoormuse kaitsmega.
Ahel taastatakse pärast jahtumist.
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
