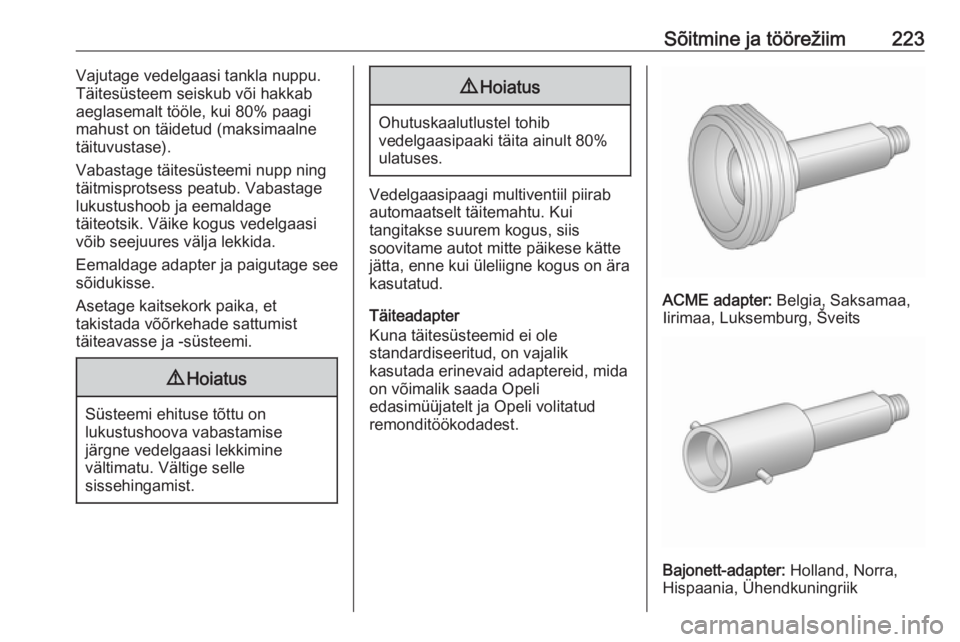

Sõitmine ja töörežiim223Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab
aeglasemalt tööle, kui 80% paagi
mahust on täidetud (maksimaalne
täituvustase).
Vabastage täitesüsteemi nupp ning
täitmisprotsess peatub. Vabastage
lukustushoob ja eemaldage
täiteotsik. Väike kogus vedelgaasi
võib seejuures välja lekkida.
Eemaldage adapter ja paigutage see
sõidukisse.
Asetage kaitsekork paika, et
takistada võõrkehade sattumist
täiteavasse ja -süsteemi.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.
Vedelgaasipaagi multiventiil piirab
automaatselt täitemahtu. Kui
tangitakse suurem kogus, siis
soovitame autot mitte päikese kätte
jätta, enne kui üleliigne kogus on ära
kasutatud.
Täiteadapter
Kuna täitesüsteemid ei ole
standardiseeritud, on vajalik
kasutada erinevaid adaptereid, mida
on võimalik saada Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodadest.
ACME adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-adapter: Holland, Norra,
Hispaania, Ühendkuningriik

224Sõitmine ja töörežiim

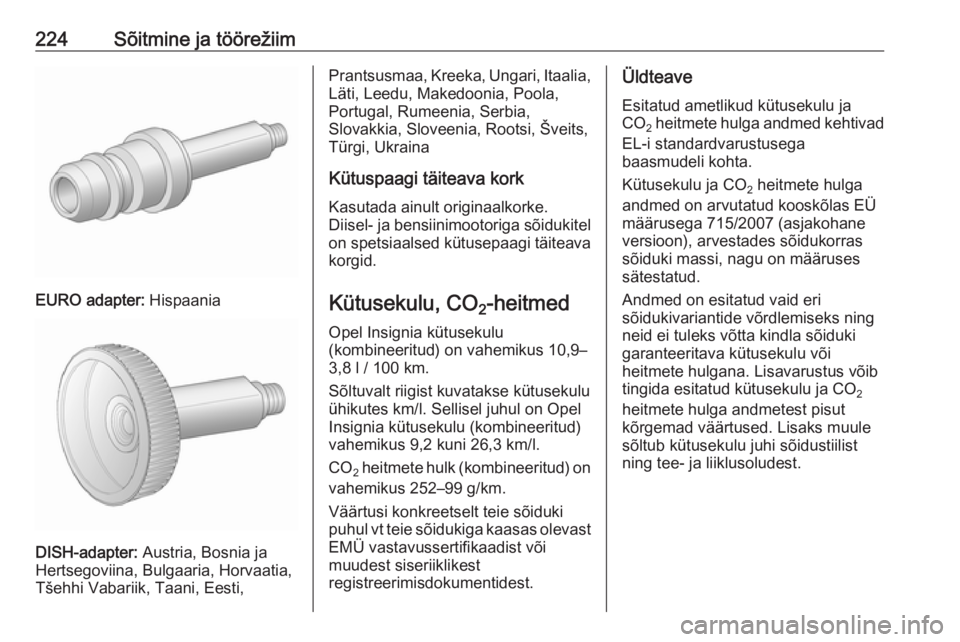

EURO adapter: Hispaania
DISH-adapter: Austria, Bosnia ja
Hertsegoviina, Bulgaaria, Horvaatia,
Tšehhi Vabariik, Taani, Eesti,
Prantsusmaa, Kreeka, Ungari, Itaalia,
Läti, Leedu, Makedoonia, Poola,
Portugal, Rumeenia, Serbia,
Slovakkia, Sloveenia, Rootsi, Šveits,
Türgi, Ukraina
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diisel- ja bensiinimootoriga sõidukitel on spetsiaalsed kütusepaagi täiteava
korgid.
Kütusekulu, CO 2-heitmed
Opel Insignia kütusekulu
(kombineeritud) on vahemikus 10,9–
3,8 l / 100 km.
Sõltuvalt riigist kuvatakse kütusekulu
ühikutes km/l. Sellisel juhul on Opel
Insignia kütusekulu (kombineeritud)
vahemikus 9,2 kuni 26,3 km/l.
CO 2 heitmete hulk (kombineeritud) on
vahemikus 252–99 g/km.
Väärtusi konkreetselt teie sõiduki
puhul vt teie sõidukiga kaasas olevast
EMÜ vastavussertifikaadist või
muudest siseriiklikest
registreerimisdokumentidest.Üldteave
Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 heitmete hulga
andmed on arvutatud kooskõlas EÜ
määrusega 715/2007 (asjakohane
versioon), arvestades sõidukorras
sõiduki massi, nagu on määruses
sätestatud.
Andmed on esitatud vaid eri
sõidukivariantide võrdlemiseks ning
neid ei tuleks võtta kindla sõiduki
garanteeritava kütusekulu või
heitmete hulgana. Lisavarustus võib
tingida esitatud kütusekulu ja CO 2
heitmete hulga andmetest pisut
kõrgemad väärtused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.

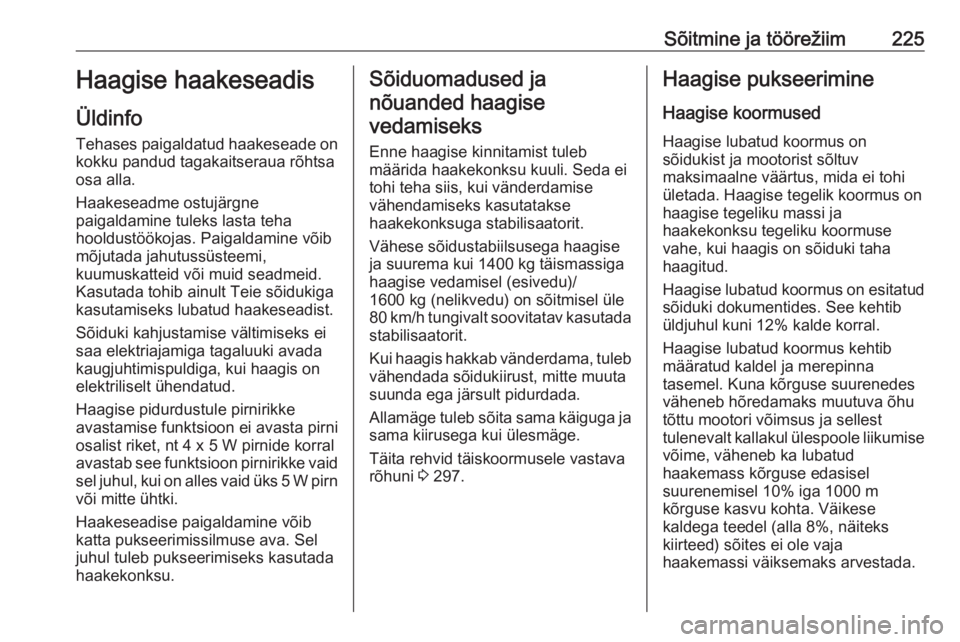

Sõitmine ja töörežiim225Haagise haakeseadis
Üldinfo Tehases paigaldatud haakeseade onkokku pandud tagakaitseraua rõhtsa
osa alla.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadist.
Sõiduki kahjustamise vältimiseks ei
saa elektriajamiga tagaluuki avada
kaugjuhtimispuldiga, kui haagis on
elektriliselt ühendatud.
Haagise pidurdustule pirnirikke
avastamise funktsioon ei avasta pirni
osalist riket, nt 4 x 5 W pirnide korral
avastab see funktsioon pirnirikke vaid
sel juhul, kui on alles vaid üks 5 W pirn või mitte ühtki.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Vähese sõidustabiilsusega haagise
ja suurema kui 1400 kg täismassiga
haagise vedamisel (esivedu)/
1600 kg (nelikvedu) on sõitmisel üle
80 km/h tungivalt soovitatav kasutada
stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 297.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.

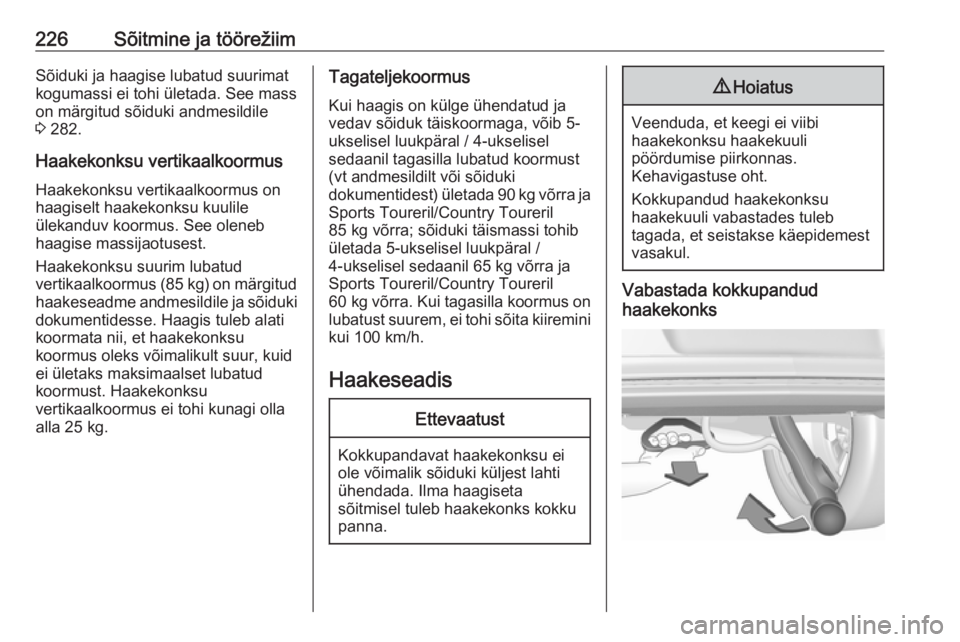

226Sõitmine ja töörežiimSõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 282.
Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (85 kg) on märgitud
haakeseadme andmesildile ja sõiduki dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.Tagateljekoormus
Kui haagis on külge ühendatud ja
vedav sõiduk täiskoormaga, võib 5-
ukselisel luukpäral / 4-ukselisel
sedaanil tagasilla lubatud koormust
(vt andmesildilt või sõiduki
dokumentidest) ületada 90 kg võrra ja
Sports Toureril/Country Toureril
85 kg võrra; sõiduki täismassi tohib
ületada 5-ukselisel luukpäral /
4-ukselisel sedaanil 65 kg võrra ja
Sports Toureril/Country Toureril
60 kg võrra. Kui tagasilla koormus on
lubatust suurem, ei tohi sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Kokkupandavat haakekonksu ei
ole võimalik sõiduki küljest lahti
ühendada. Ilma haagiseta
sõitmisel tuleb haakekonks kokku
panna.
9 Hoiatus
Veenduda, et keegi ei viibi
haakekonksu haakekuuli
pöördumise piirkonnas.
Kehavigastuse oht.
Kokkupandud haakekonksu
haakekuuli vabastades tuleb
tagada, et seistakse käepidemest
vasakul.
Vabastada kokkupandud
haakekonks

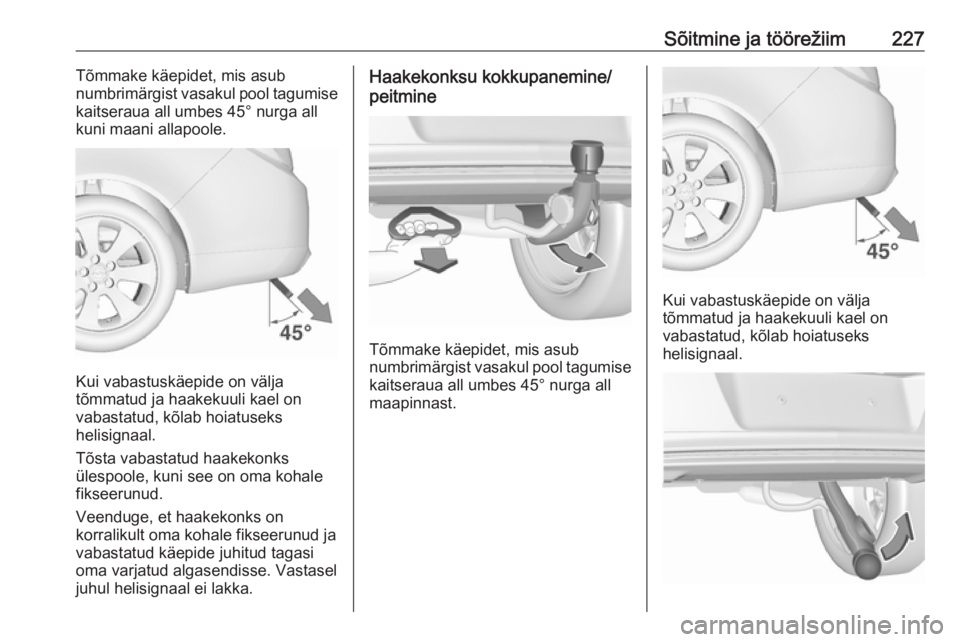

Sõitmine ja töörežiim227Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
kuni maani allapoole.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Tõsta vabastatud haakekonks
ülespoole, kuni see on oma kohale
fikseerunud.
Veenduge, et haakekonks on
korralikult oma kohale fikseerunud ja
vabastatud käepide juhitud tagasi
oma varjatud algasendisse. Vastasel
juhul helisignaal ei lakka.
Haakekonksu kokkupanemine/
peitmine
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
maapinnast.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.

228Sõitmine ja töörežiimPöörata vabastatud haakekonksu
paremale, kuni see on fikseerunud
oma kohale põranda all. Veenduda,
et vabastuskäepide on tagasi oma
varjatud algasendis. Vastasel juhul
helisignaal ei lakka.9 Hoiatus
Haagise vedamine on lubatud
ainult siis, kui haakekonks on
õigesti paigaldatud. Kui
haakekonks ei fikseeru
nõuetekohaselt või
vabastuskäepidet ei ole võimalik
lükata selle algsesse peidetud
asendisse korpuses või kui peale
haakekonksu fikseerumist kostub
helisignaal, tuleb pöörduda
töökotta.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteem
töötamise ajal tuleb hoida rooli nii
liikumatuna kui võimalik.
Haagise stabiilsusabi on
elektroonilise stabiilsuskontrolli
funktsioon 3 180.

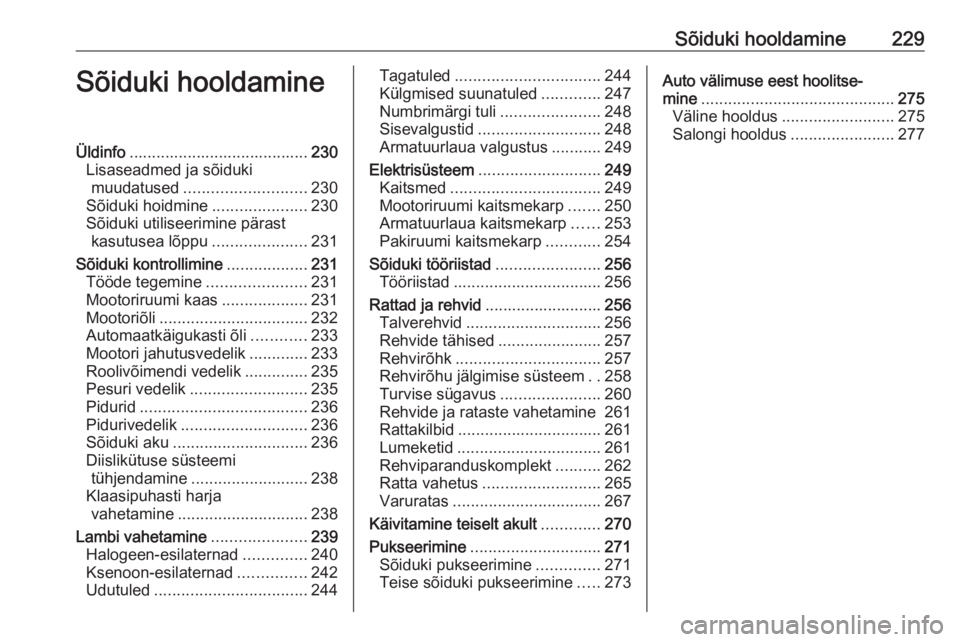

Sõiduki hooldamine229Sõiduki hooldamineÜldinfo........................................ 230
Lisaseadmed ja sõiduki muudatused ........................... 230
Sõiduki hoidmine .....................230
Sõiduki utiliseerimine pärast kasutusea lõppu .....................231
Sõiduki kontrollimine ..................231
Tööde tegemine ......................231
Mootoriruumi kaas ...................231
Mootoriõli ................................. 232
Automaatkäigukasti õli ............233
Mootori jahutusvedelik .............233
Roolivõimendi vedelik ..............235
Pesuri vedelik .......................... 235
Pidurid ..................................... 236
Pidurivedelik ............................ 236
Sõiduki aku .............................. 236
Diislikütuse süsteemi tühjendamine .......................... 238
Klaasipuhasti harja vahetamine ............................. 238
Lambi vahetamine .....................239
Halogeen-esilaternad ..............240
Ksenoon-esilaternad ...............242
Udutuled .................................. 244Tagatuled................................ 244
Külgmised suunatuled .............247
Numbrimärgi tuli ......................248
Sisevalgustid ........................... 248
Armatuurlaua valgustus ...........249
Elektrisüsteem ........................... 249
Kaitsmed ................................. 249
Mootoriruumi kaitsmekarp .......250
Armatuurlaua kaitsmekarp ......253
Pakiruumi kaitsmekarp ............254
Sõiduki tööriistad .......................256
Tööriistad ................................. 256
Rattad ja rehvid .......................... 256
Talverehvid .............................. 256
Rehvide tähised .......................257
Rehvirõhk ................................ 257
Rehvirõhu jälgimise süsteem ..258
Turvise sügavus ......................260
Rehvide ja rataste vahetamine 261
Rattakilbid ................................ 261
Lumeketid ................................ 261
Rehviparanduskomplekt ..........262
Ratta vahetus .......................... 265
Varuratas ................................. 267
Käivitamine teiselt akult .............270
Pukseerimine ............................. 271
Sõiduki pukseerimine ..............271
Teise sõiduki pukseerimine .....273Auto välimuse eest hoolitse‐
mine ........................................... 275
Väline hooldus ......................... 275
Salongi hooldus .......................277

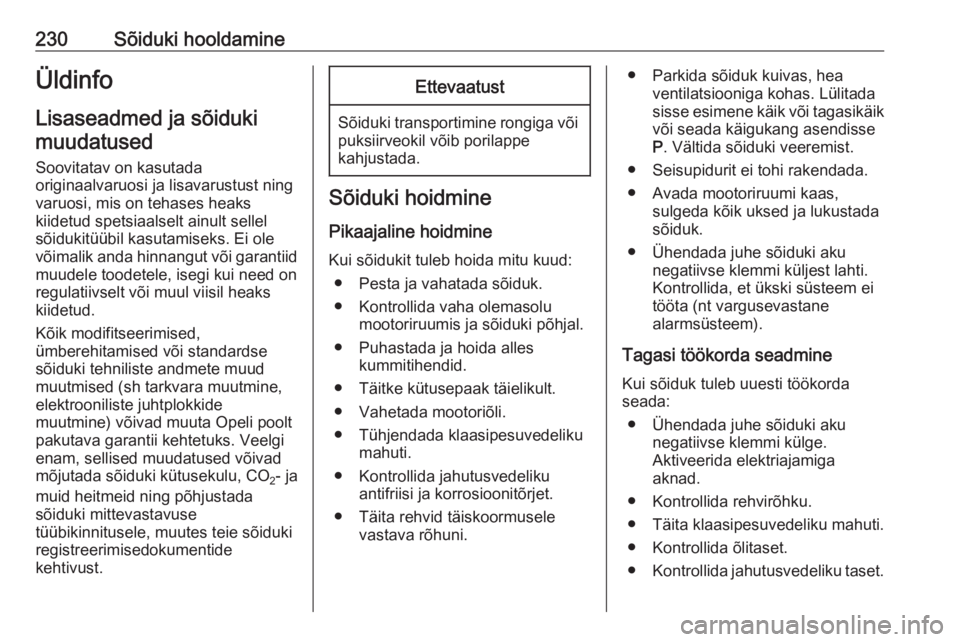

230Sõiduki hooldamineÜldinfo
Lisaseadmed ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja lisavarustust ning
varuosi, mis on tehases heaks
kiidetud spetsiaalselt ainult sellel sõidukitüübil kasutamiseks. Ei olevõimalik anda hinnangut või garantiid
muudele toodetele, isegi kui need on
regulatiivselt või muul viisil heaks
kiidetud.
Kõik modifitseerimised,
ümberehitamised või standardse
sõiduki tehniliste andmete muud
muutmised (sh tarkvara muutmine,
elektrooniliste juhtplokkide
muutmine) võivad muuta Opeli poolt
pakutava garantii kehtetuks. Veelgi enam, sellised muudatused võivad
mõjutada sõiduki kütusekulu, CO 2- ja
muid heitmeid ning põhjustada
sõiduki mittevastavuse
tüübikinnitusele, muutes teie sõiduki
registreerimisedokumentide
kehtivust.Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
kahjustada.
Sõiduki hoidmine
Pikaajaline hoidmine
Kui sõidukit tuleb hoida mitu kuud: ● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja hoida alles kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipesuvedeliku mahuti.
● Kontrollida jahutusvedeliku antifriisi ja korrosioonitõrjet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, heaventilatsiooniga kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.
● Avada mootoriruumi kaas, sulgeda kõik uksed ja lukustada
sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine Kui sõiduk tuleb uuesti töökorda
seada:
● Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga
aknad.
● Kontrollida rehvirõhku.
● Täita klaasipesuvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.
