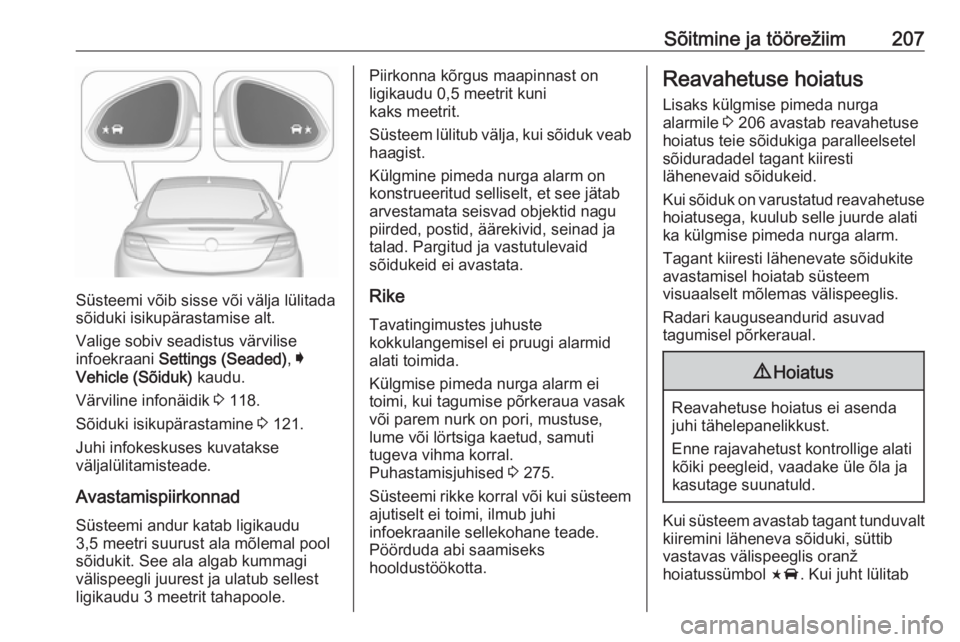

Sõitmine ja töörežiim207
Süsteemi võib sisse või välja lülitada
sõiduki isikupärastamise alt.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad
Süsteemi andur katab ligikaudu
3,5 meetri suurust ala mõlemal pool
sõidukit. See ala algab kummagi
välispeegli juurest ja ulatub sellest
ligikaudu 3 meetrit tahapoole.
Piirkonna kõrgus maapinnast on
ligikaudu 0,5 meetrit kuni
kaks meetrit.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid nagu
piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike Tavatingimustes juhuste
kokkulangemisel ei pruugi alarmid
alati toimida.
Külgmise pimeda nurga alarm ei toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 275.
Süsteemi rikke korral või kui süsteem ajutiselt ei toimi, ilmub juhi
infoekraanile sellekohane teade.
Pöörduda abi saamiseks
hooldustöökotta.Reavahetuse hoiatus
Lisaks külgmise pimeda nurga
alarmile 3 206 avastab reavahetuse
hoiatus teie sõidukiga paralleelsetel
sõiduradadel tagant kiiresti
lähenevaid sõidukeid.
Kui sõiduk on varustatud reavahetuse hoiatusega, kuulub selle juurde alati
ka külgmise pimeda nurga alarm.
Tagant kiiresti lähenevate sõidukite
avastamisel hoiatab süsteem
visuaalselt mõlemas välispeeglis.
Radari kauguseandurid asuvad
tagumisel põrkeraual.9 Hoiatus
Reavahetuse hoiatus ei asenda
juhi tähelepanelikkust.
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab tagant tunduvalt kiiremini läheneva sõiduki, süttibvastavas välispeeglis oranž
hoiatussümbol F. Kui juht lülitab

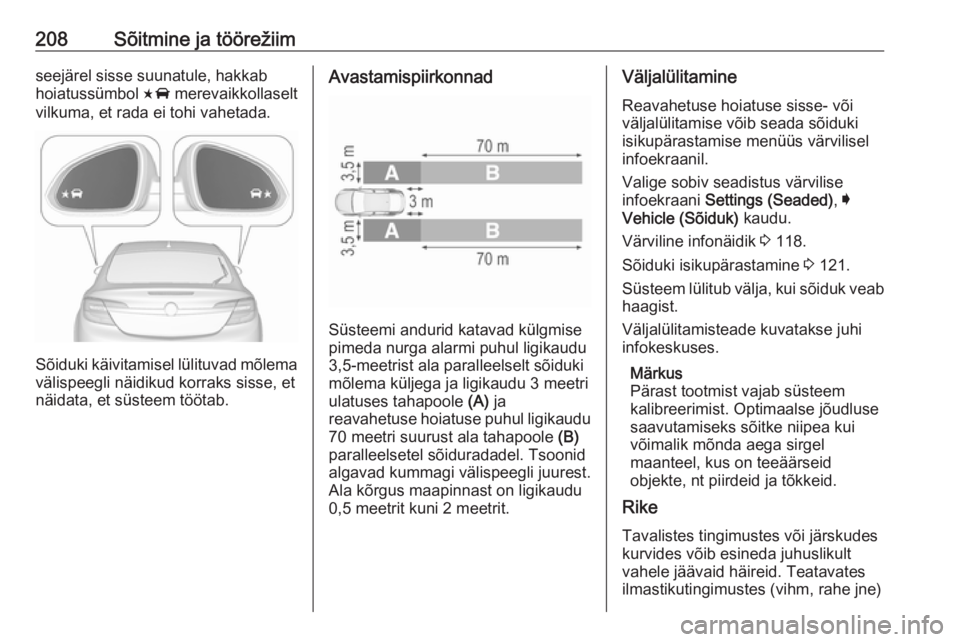

208Sõitmine ja töörežiimseejärel sisse suunatule, hakkab
hoiatussümbol F merevaikkollaselt
vilkuma, et rada ei tohi vahetada.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, et
näidata, et süsteem töötab.
Avastamispiirkonnad
Süsteemi andurid katavad külgmise
pimeda nurga alarmi puhul ligikaudu
3,5-meetrist ala paralleelselt sõiduki
mõlema küljega ja ligikaudu 3 meetri
ulatuses tahapoole (A) ja
reavahetuse hoiatuse puhul ligikaudu
70 meetri suurust ala tahapoole (B)
paralleelsetel sõiduradadel. Tsoonid algavad kummagi välispeegli juurest.
Ala kõrgus maapinnast on ligikaudu
0,5 meetrit kuni 2 meetrit.
Väljalülitamine
Reavahetuse hoiatuse sisse- või
väljalülitamise võib seada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Väljalülitamisteade kuvatakse juhi
infokeskuses.
Märkus
Pärast tootmist vajab süsteem
kalibreerimist. Optimaalse jõudluse
saavutamiseks sõitke niipea kui
võimalik mõnda aega sirgel
maanteel, kus on teeäärseid
objekte, nt piirdeid ja tõkkeid.
Rike
Tavalistes tingimustes või järskudeskurvides võib esineda juhuslikult
vahele jäävaid häireid. Teatavates
ilmastikutingimustes (vihm, rahe jne)

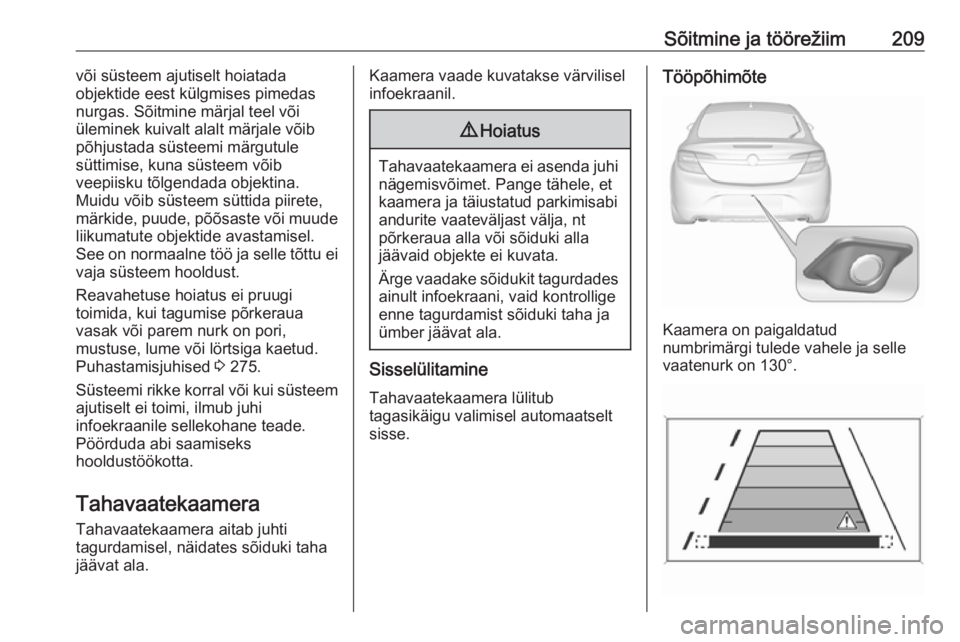

Sõitmine ja töörežiim209või süsteem ajutiselt hoiatada
objektide eest külgmises pimedas nurgas. Sõitmine märjal teel või
üleminek kuivalt alalt märjale võib
põhjustada süsteemi märgutule
süttimise, kuna süsteem võib
veepiisku tõlgendada objektina.
Muidu võib süsteem süttida piirete,
märkide, puude, põõsaste või muude
liikumatute objektide avastamisel.
See on normaalne töö ja selle tõttu ei
vaja süsteem hooldust.
Reavahetuse hoiatus ei pruugi
toimida, kui tagumise põrkeraua
vasak või parem nurk on pori,
mustuse, lume või lörtsiga kaetud.
Puhastamisjuhised 3 275.
Süsteemi rikke korral või kui süsteem ajutiselt ei toimi, ilmub juhi
infoekraanile sellekohane teade.
Pöörduda abi saamiseks
hooldustöökotta.
Tahavaatekaamera Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.

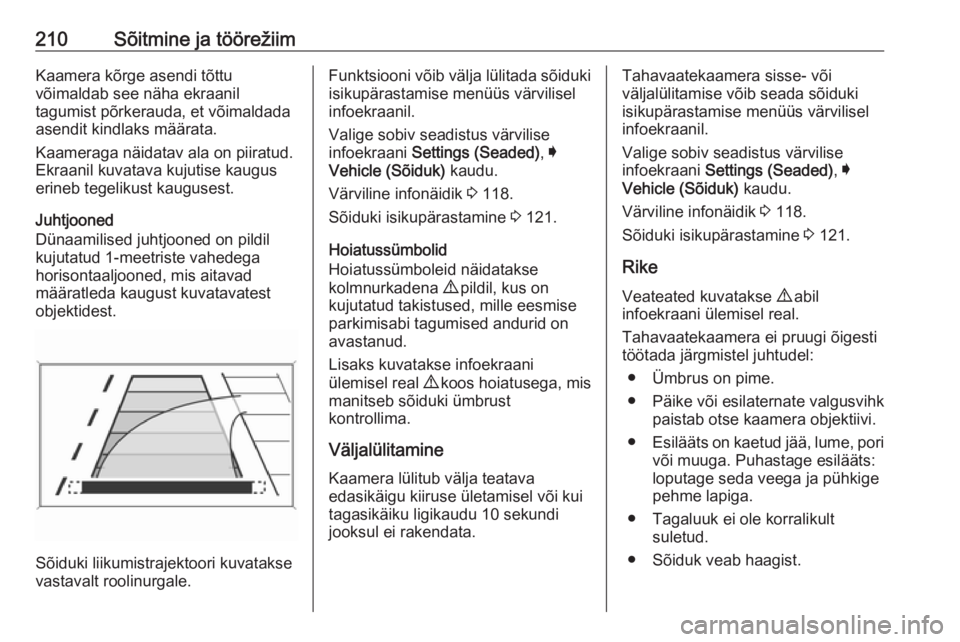

210Sõitmine ja töörežiimKaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni võib välja lülitada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.Tahavaatekaamera sisse- või
väljalülitamise võib seada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Tagaluuk ei ole korralikult suletud.
● Sõiduk veab haagist.

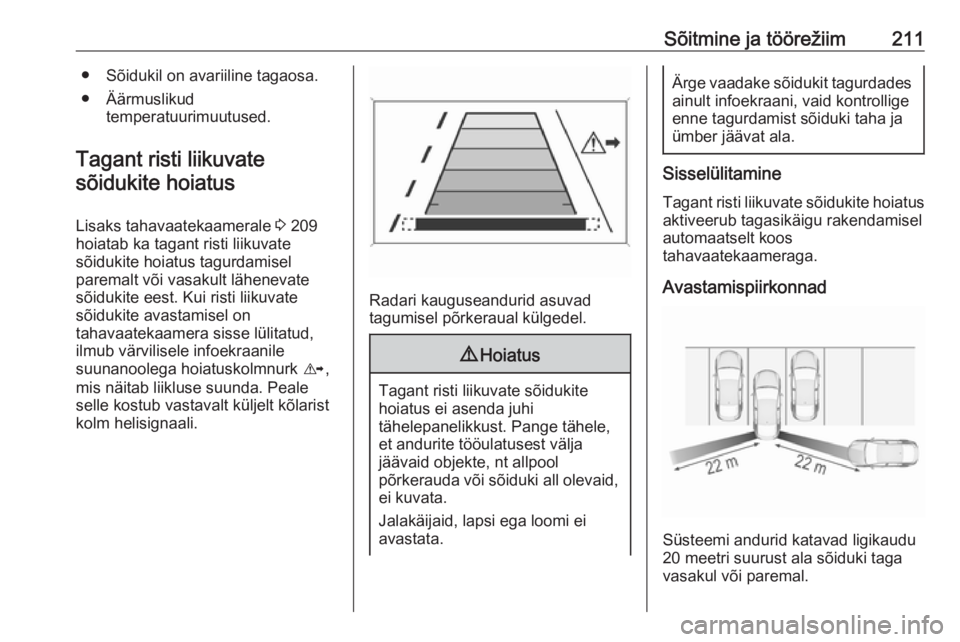

Sõitmine ja töörežiim211● Sõidukil on avariiline tagaosa.● Äärmuslikud temperatuurimuutused.
Tagant risti liikuvate sõidukite hoiatus
Lisaks tahavaatekaamerale 3 209
hoiatab ka tagant risti liikuvate
sõidukite hoiatus tagurdamisel
paremalt või vasakult lähenevate
sõidukite eest. Kui risti liikuvate
sõidukite avastamisel on
tahavaatekaamera sisse lülitatud,
ilmub värvilisele infoekraanile
suunanoolega hoiatuskolmnurk K,
mis näitab liikluse suunda. Peale
selle kostub vastavalt küljelt kõlarist
kolm helisignaali.
Radari kauguseandurid asuvad
tagumisel põrkeraual külgedel.
9 Hoiatus
Tagant risti liikuvate sõidukite
hoiatus ei asenda juhi
tähelepanelikkust. Pange tähele,
et andurite tööulatusest välja
jäävaid objekte, nt allpool
põrkerauda või sõiduki all olevaid, ei kuvata.
Jalakäijaid, lapsi ega loomi ei
avastata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tagant risti liikuvate sõidukite hoiatus
aktiveerub tagasikäigu rakendamisel automaatselt koos
tahavaatekaameraga.
Avastamispiirkonnad
Süsteemi andurid katavad ligikaudu
20 meetri suurust ala sõiduki taga
vasakul või paremal.

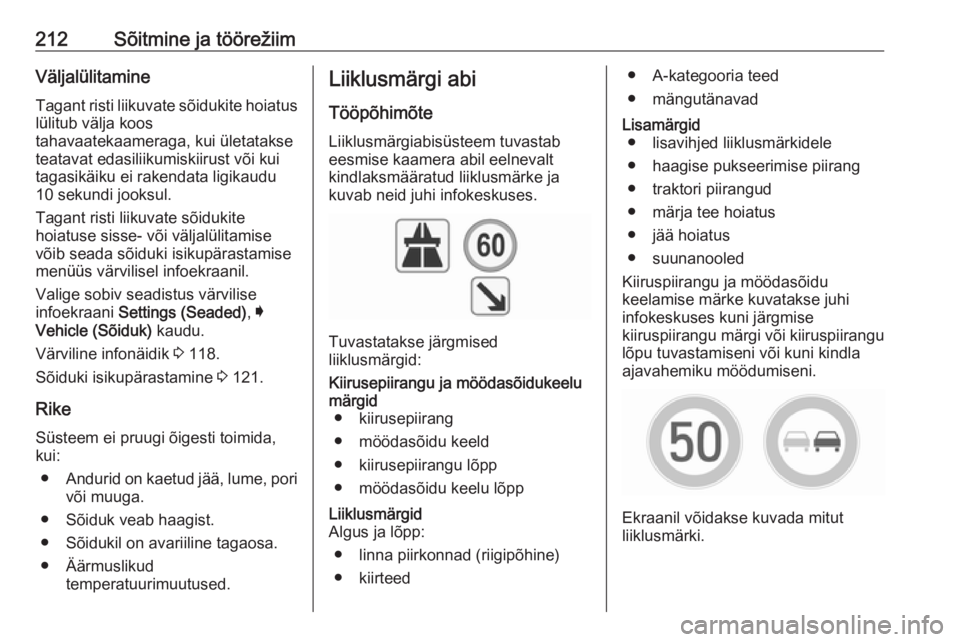

212Sõitmine ja töörežiimVäljalülitamineTagant risti liikuvate sõidukite hoiatus
lülitub välja koos
tahavaatekaameraga, kui ületatakse
teatavat edasiliikumiskiirust või kui
tagasikäiku ei rakendata ligikaudu
10 sekundi jooksul.
Tagant risti liikuvate sõidukite
hoiatuse sisse- või väljalülitamise
võib seada sõiduki isikupärastamise
menüüs värvilisel infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Rike Süsteem ei pruugi õigesti toimida,
kui:
● Andurid on kaetud jää, lume, pori
või muuga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidukeelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
● linna piirkonnad (riigipõhine)● kiirteed● A-kategooria teed
● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.

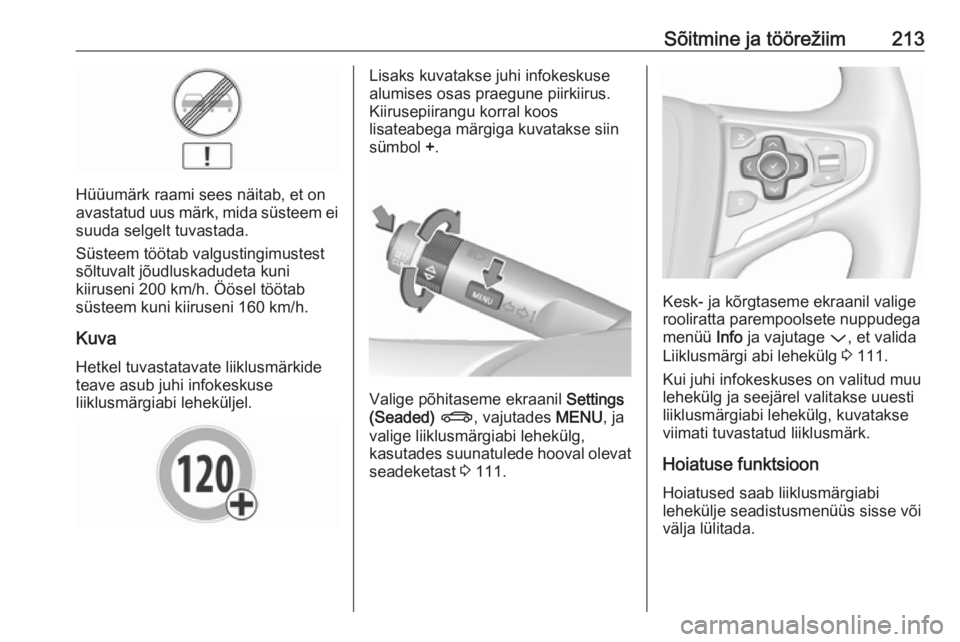

Sõitmine ja töörežiim213
Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda selgelt tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
KuvaHetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Kiirusepiirangu korral koos
lisateabega märgiga kuvatakse siin
sümbol +.
Valige põhitaseme ekraanil Settings
(Seaded) X , vajutades MENU, ja
valige liiklusmärgiabi lehekülg,
kasutades suunatulede hooval olevat seadeketast 3 111.
Kesk- ja kõrgtaseme ekraanil valige
rooliratta parempoolsete nuppudega
menüü Info ja vajutage P, et valida
Liiklusmärgi abi lehekülg 3 111.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse
viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.

214Sõitmine ja töörežiim
Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.Hoiatuse funktsiooni saab sisse või
välja lülitada liiklusmärgiabi seadete
menüüst, vajutades suunatulede
hooval SET/CLR , või roolil asuvat 9.
Joonisel on näidatud põhitaseme juhi
infokeskus.
Joonisel on näidatud kesk- või
kõrgtaseme juhi infokeskus.
Sätete lehekülje kuvamisel valige
kõrgtaseme ekraani korral Alarmid
sees või määrake alarmid J
kesktaseme ekraanil hoiatuste
funktsiooni aktiveerimiseks.
Inaktiveerimiseks valige Alarmid
väljas või hoiatused I.
Seadistus jääb aktiivseks järgmise
muudatuseni.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.
