2017 OPEL COMBO Manual de utilizare (in Romanian)

Îngrijirea autovehiculului159
2. Retrageţi soclul becului dinreflector, răsucind în sensantiorar.
3. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în reflector.
5. Rotiţi în sens orar pentru blocare.
6. Montaţi capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lămpile de poziţie din spate
1. Desfaceţi cele trei şuruburi de reţinere.
2. Demontaţi de pe autovehicul ansamblul lămpii.
3. Decuplaţi fişa conectorului de la soclul becului.
4. Demontaţi cele patru şuruburi dereţinere cu şurubelniţa. Răsuciţi
soclul becului pentru lampa de
marşarier în sens antiorar şi
înlocuiţi becul.
5. Scoateţi soclul becului şi etanşarea din ansamblul lămpii.
6. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.

160Îngrijirea autovehiculului
Lampa de frână (1)
Lampa de semnalizare direcţie ( 2)
Lumină spate ( 3)
Lampa de poziţie spate/
proiectoare de ceaţă ( 4)
7. Montaţi etanşarea pe soclul becului, asigurându-vă că este
fixată corect. Montaţi soclul
becului în ansamblul lămpii,
asigurându-vă că se cuplează
corect. Strângeţi cele patru
şuruburi de reţinere cu
şurubelniţa.
8. Montaţi soclul becului pentru marşarier şi răsuciţi în sens orar
pentru a strânge.
9. Cuplaţi fişa conectorului.
10. Introduceţi ansamblul lămpii în caroserie, asigurând poziţionarea
corectă. Strângeţi cele trei
şuruburi de reţinere.
11. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa de frână montată în
centru sus
Apelaţi la un atelier service pentru
înlocuirea becurilor.Luminile pentru plăcuţa de
înmatriculare
Hayonul
1. Introduceţi şurubelniţa aşa cum este indicat prin săgeţi, apăsaţi
lateral şi eliberaţi carcasa becului.

Îngrijirea autovehiculului161
2. Răsuciţi în sens antiorar soclulbecului pentru a demonta carcasabecului. Scoateţi becul, trăgându-
l.
3. Înlocuiţi becul.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.
Portierele din spate
1. Introduceţi şurubelniţa aşa cum este indicat prin săgeţi, apăsaţi
stânga şi eliberaţi carcasa
becului.
2. Apăsaţi uşor becul către clema elastică şi scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.
Luminile interioare
Plafoniera din faţă şi din spate
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becul.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.

162Îngrijirea autovehicululuiPlafoniera faţă, lămpile de lectură
1. Scoateţi lentila folosind oşurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becurile.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.
Plafoniera spate demontabilă
1. Apăsaţi butonul din partea superioară a ansamblului lămpii
pentru a îl elibera.
2. Scoateţi ansamblul lămpii din punctele prezentate în ilustraţie.
3. Schimbaţi becul, asigurându-vă că se cuplează corect.
4. Montaţi la loc ansamblul lămpii.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului163Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
● în partea din dreapta a compartimentului motor, lângă
bateria autovehiculului
● sub un capac în partea inferioară
a blocului instrumentelor de bord,pe partea şoferului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate recunoaşte
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Se recomandă să aveţi permanent un set complet de siguranţe.
Unele funcţii pot fi protejate de mai
multe siguranţe. Siguranţele fuzibile
pot fi de asemenea introduse şi fără a
fi alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.
Extractorul de siguranţe
Folosiţi un extractor de siguranţe
pentru a scoate siguranţele.

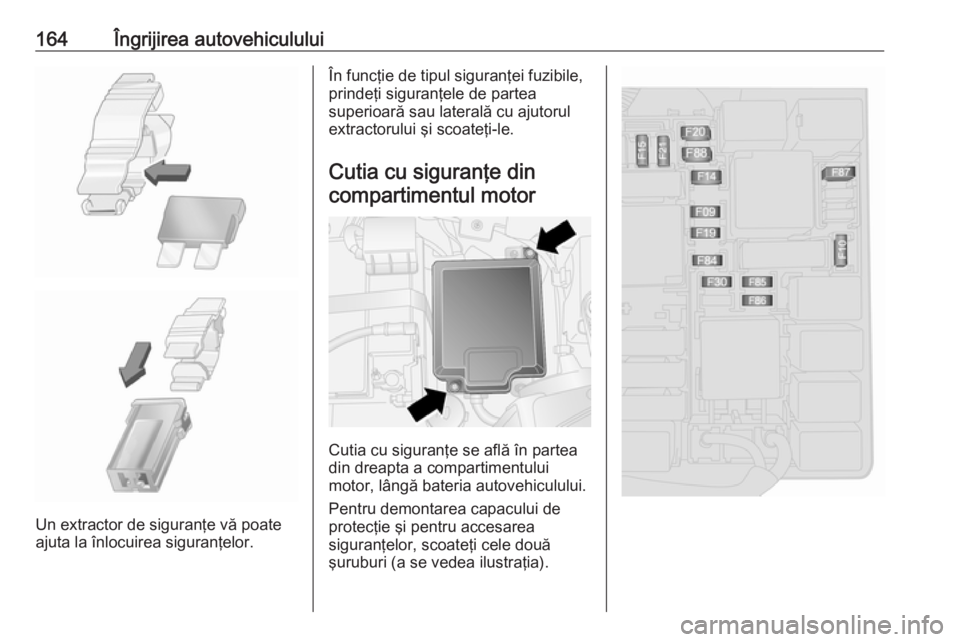

164Îngrijirea autovehiculului
Un extractor de siguranţe vă poate
ajuta la înlocuirea siguranţelor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se află în partea
din dreapta a compartimentului
motor, lângă bateria autovehiculului.
Pentru demontarea capacului de
protecţie şi pentru accesarea
siguranţelor, scoateţi cele două
şuruburi (a se vedea ilustraţia).

Îngrijirea autovehiculului165Nr.CircuitF09Comutatorul portierei spateF10ClaxonulF14Faza lungăF15Încălzitorul PTCIF19Sistemul de aer condiţionatF20Luneta încălzităF21Pompa de combustibilF30Proiectoarele de ceaţăF84Sistem CNGF85Prizele pentru accesoriiF86Bricheta/scaune încălziteF87Sistemul de oprire-pornireF88Încălzirea oglinzilor
După schimbarea siguranţelor
defecte, montaţi la loc capacul cutiei
cu siguranţe.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot
produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Cutia cu siguranţe se găseşte sub un capac în partea inferioară a blocului
instrumentelor de bord, pe partea şoferului.

166Îngrijirea autovehicululuiNr.CircuitF12Faza scurtă dreaptaF13Faza scurtă stânga/reglarea
fasciculului farurilorF31Releele din cutia cu siguranţe/
releele unităţii de comandă a
caroserieiF32Lumini de curtoazieF36Conectorul de diagnosticare/
sistemul de climatizare/
sistemul Infotainment/sistemul
de monitorizare a presiunii în
anvelope/sirena alarmeiF37Panoul de bord/sistemul de
frânareF38Sistemul de închidere centra‐
lizatăF43Sistemul de spălare a parbri‐
zuluiF47Geamurile acţionate electricF48Geamurile acţionate electricNr.CircuitF49Oglinzile exterioare/sistemul
Infotainment/sistemul de asis‐
tenţă la parcare/sistemul de
monitorizare a presiunii în
anvelope/iluminarea instru‐
mentelor/senzorul de ploaieF51Sistemul Infotainment/sistemul
de frânare/ambreiajul/
încălzitorul interiorF53Panoul de bordF94Priza din portbagajF95Bricheta/priza pentru accesoriiF96Bricheta/priza pentru accesoriiF97Scaun faţă încălzitF98Scaun faţă încălzitTrusa de scule
Uneltele
Camionetă
Uneltele şi echipamentul pentru
ridicarea pe cric a autovehiculului se
află în zona pentru depozitare din
spatele scaunului din faţă. Trageţi
mânerul frontal şi glisaţi scaunul spre
înainte pentru accesarea 3 37.
