2017 OPEL CASCADA Instrukcja obsługi (in Polish)

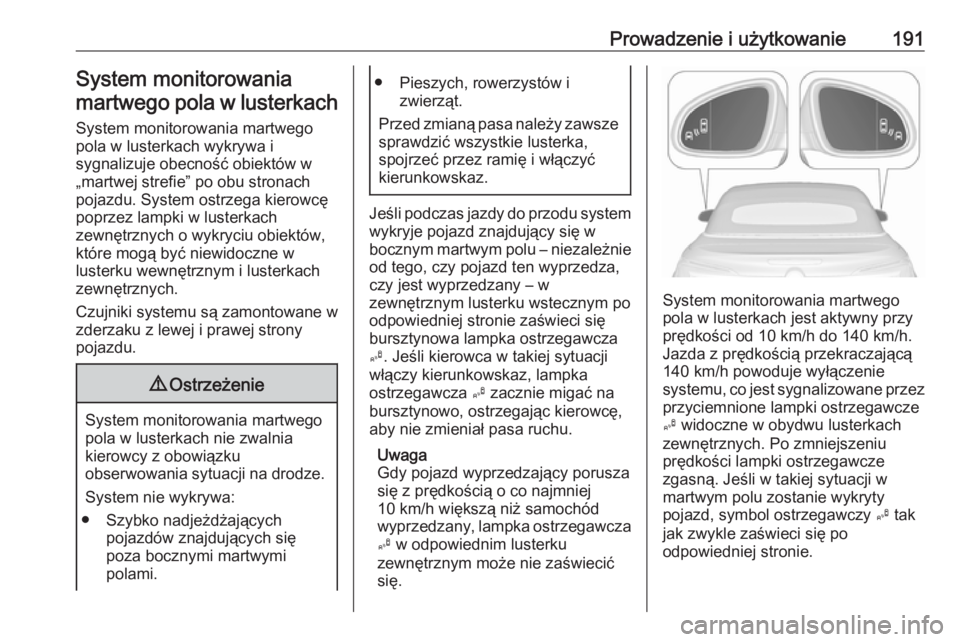

Prowadzenie i użytkowanie191System monitorowaniamartwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
Czujniki systemu są zamontowane w zderzaku z lewej i prawej strony
pojazdu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● Szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami.
● Pieszych, rowerzystów i zwierząt.
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
bursztynowa lampka ostrzegawcza
B . Jeśli kierowca w takiej sytuacji
włączy kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
bursztynowo, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza
się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza B w odpowiednim lusterku
zewnętrznym może nie zaświecić się.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez
przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, symbol ostrzegawczy B tak
jak zwykle zaświeci się po
odpowiedniej stronie.

192Prowadzenie i użytkowaniePo uruchomieniu silnika
wyświetlacze w obydwu lusterkach zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można aktywować i
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia , Personalizacja
ustawień 3 112.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o długości ok. 3 metrów po obu stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów od
każdego lusterka zewnętrznego w
kierunku tyłu pojazdu. Wysokość
strefy wykrywania wynosi od około
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka
W normalnych warunkach mogą
sporadycznie mieć miejsce fałszywe
alarmy.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy lub prawy róg tylnego zderzaka jest
przykryty warstwą błota, brudu,
śniegu, lodu lub brei. Wskazówki
dotyczące czyszczenia 3 254.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. W przypadku trwałej
usterki należy skorzystać z pomocy
warsztatu.Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.

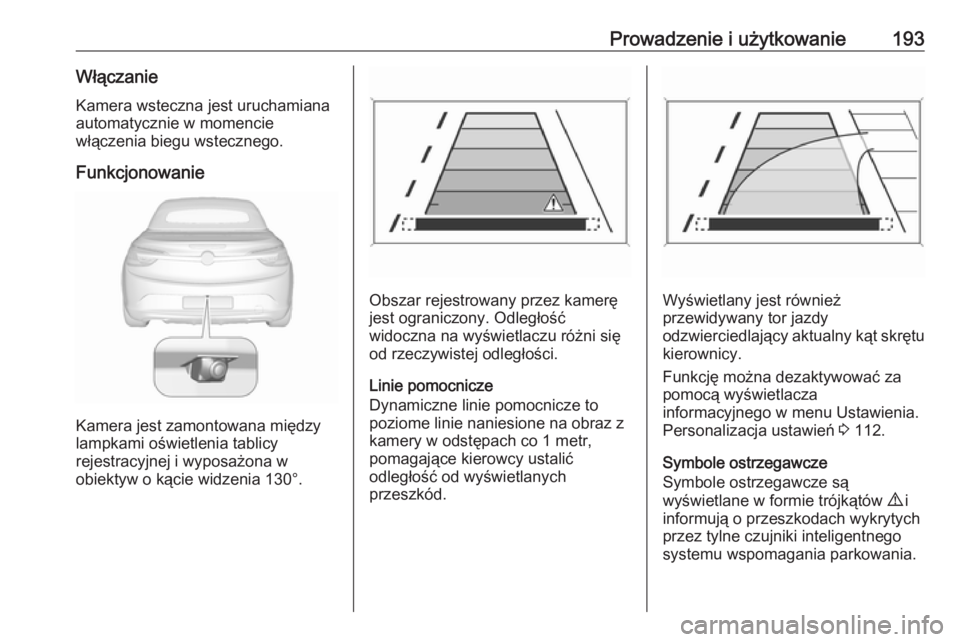

Prowadzenie i użytkowanie193WłączanieKamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana między
lampkami oświetlenia tablicy
rejestracyjnej i wyposażona w
obiektyw o kącie widzenia 130°.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co 1 metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Funkcję można dezaktywować za
pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 112.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.

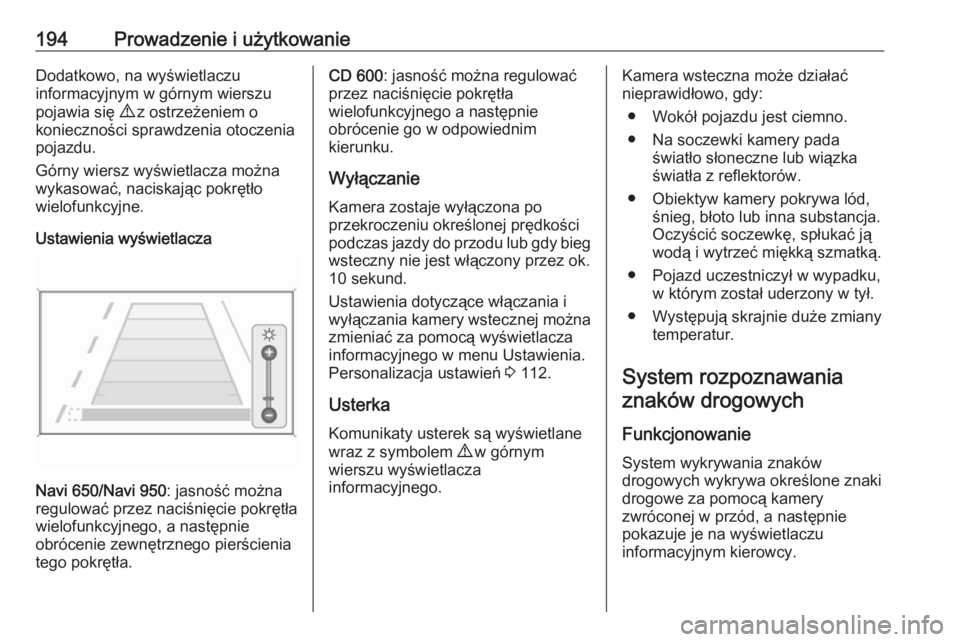

194Prowadzenie i użytkowanieDodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Górny wiersz wyświetlacza można
wykasować, naciskając pokrętło
wielofunkcyjne.
Ustawienia wyświetlacza
Navi 650/Navi 950 : jasność można
regulować przez naciśnięcie pokrętła
wielofunkcyjnego, a następnie
obrócenie zewnętrznego pierścienia
tego pokrętła.
CD 600 : jasność można regulować
przez naciśnięcie pokrętła
wielofunkcyjnego a następnie
obrócenie go w odpowiednim
kierunku.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
10 sekund.
Ustawienia dotyczące włączania i
wyłączania kamery wstecznej można
zmieniać za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 112.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
System rozpoznawania
znaków drogowych
Funkcjonowanie System wykrywania znakówdrogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.

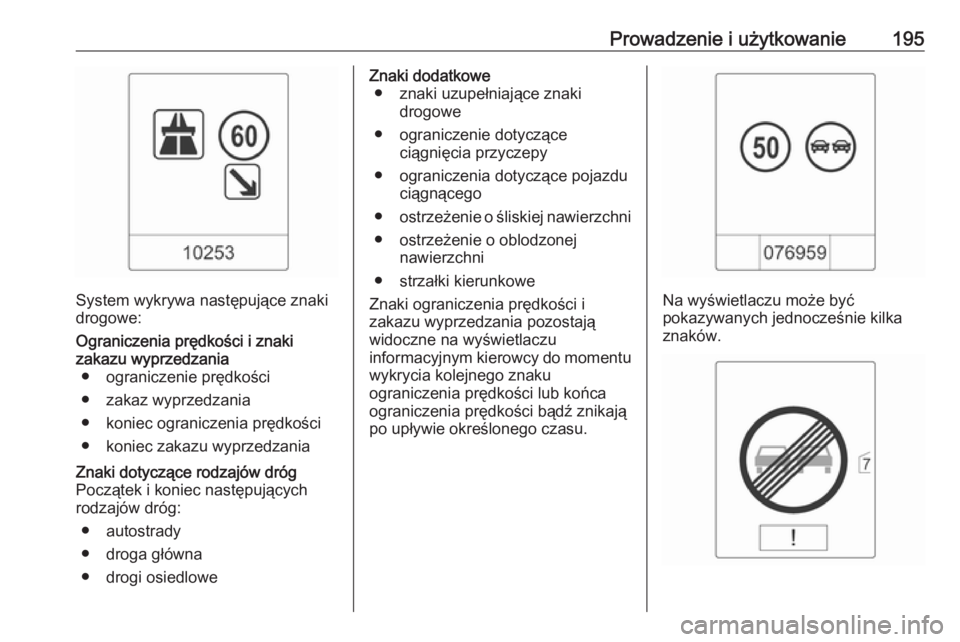

Prowadzenie i użytkowanie195
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka znaków.

196Prowadzenie i użytkowanieWykrzyknik w ramce oznacza, że
został wykryty dodatkowy znak, który nie został rozpoznany przez system.
System pozostaje aktywny do
prędkości 200 km/h w zależności od
warunków oświetleniowych. W nocy
system pozostaje aktywny do
prędkości 160 km/h.
Gdy prędkość spadnie poniżej
55 km/h, wyświetlacz jest
resetowany, a zawartość strony
znaków drogowych jest usuwana, np.
podczas wjeżdżania do strefy
miejskiej. Wyświetlane jest następne
rozpoznane wskazanie prędkości.
Wskazania na wyświetlaczu
Znaki drogowe wyświetlane są na
stronie Wykrywanie znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Wybrać Ustawienia X przez
naciśnięcie MENU i wybrać
Wykrywanie znaków drogowych za
pomocą pokrętła regulacji na dźwigni
kierunkowskazów 3 103.
Jeśli zostanie wybrana inna funkcja w menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę Wykrywanie
znaków drogowych , wyświetlony
zostanie ostatni rozpoznany znak drogowy.
Funkcja alarmu
Po włączeniu tej funkcji znaki
ograniczenia prędkości i zakazu
wyprzedzania wyświetlają się jako
chwilowe alarmy na wyświetlaczu
informacyjnym kierowcy.

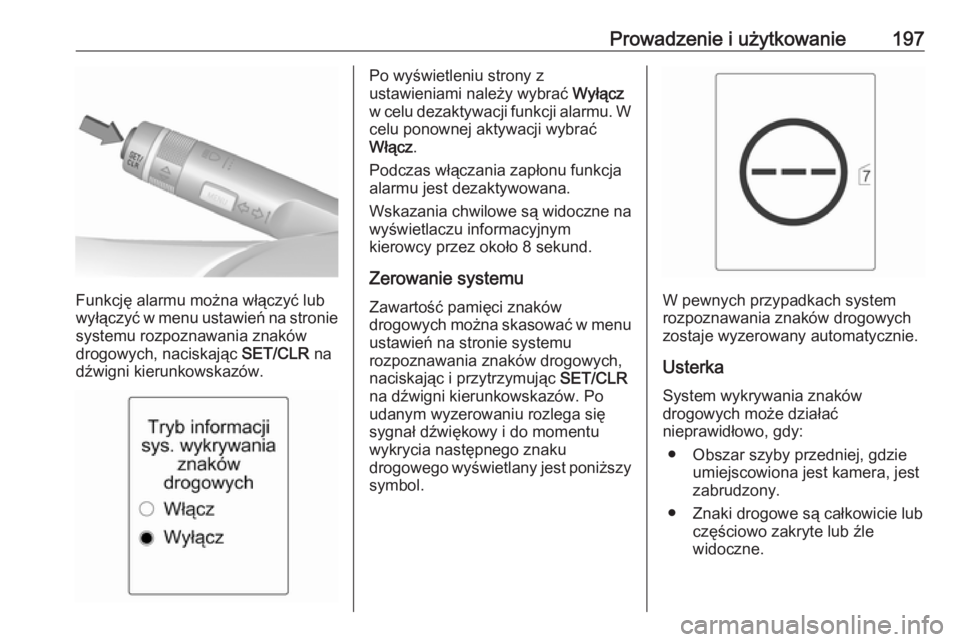

Prowadzenie i użytkowanie197
Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych, naciskając SET/CLR na
dźwigni kierunkowskazów.
Po wyświetleniu strony z
ustawieniami należy wybrać Wyłącz
w celu dezaktywacji funkcji alarmu. W celu ponownej aktywacji wybrać
Włącz .
Podczas włączania zapłonu funkcja
alarmu jest dezaktywowana.
Wskazania chwilowe są widoczne na
wyświetlaczu informacyjnym
kierowcy przez około 8 sekund.
Zerowanie systemuZawartość pamięci znaków
drogowych można skasować w menu
ustawień na stronie systemu
rozpoznawania znaków drogowych,
naciskając i przytrzymując SET/CLR
na dźwigni kierunkowskazów. Po udanym wyzerowaniu rozlega się
sygnał dźwiękowy i do momentu
wykrycia następnego znaku
drogowego wyświetlany jest poniższy
symbol.
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, gdy:
● Obszar szyby przedniej, gdzie umiejscowiona jest kamera, jestzabrudzony.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.

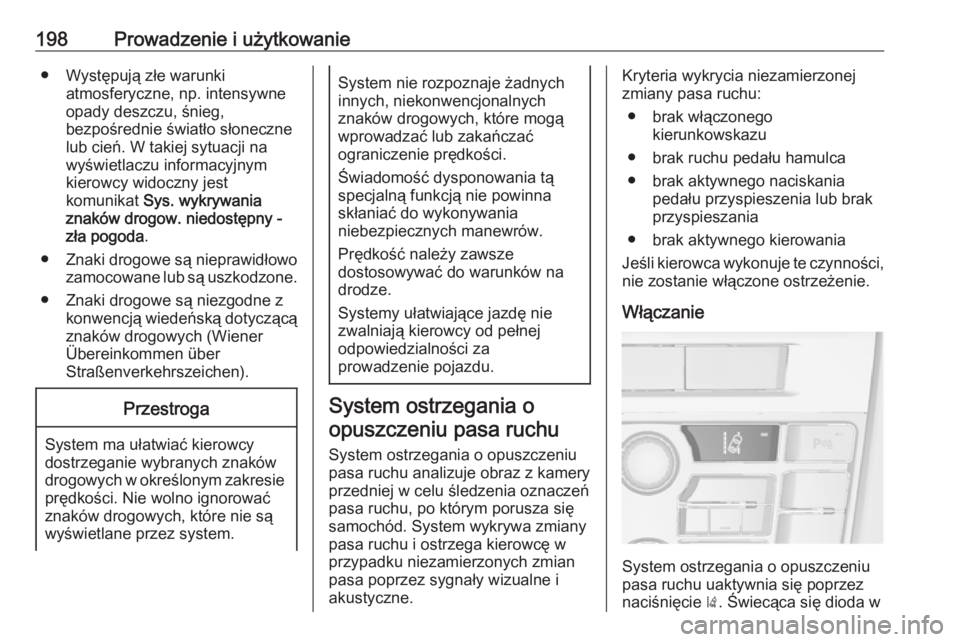

198Prowadzenie i użytkowanie● Występują złe warunkiatmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień. W takiej sytuacji na wyświetlaczu informacyjnym
kierowcy widoczny jest
komunikat Sys. wykrywania
znaków drogow. niedostępny -
zła pogoda .
● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen).Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● brak włączonego kierunkowskazu
● brak ruchu pedału hamulca
● brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania
● brak aktywnego kierowania
Jeśli kierowca wykonuje te czynności,
nie zostanie włączone ostrzeżenie.
Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
