2017 OPEL CASCADA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy103Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 175.
Wykryto pojazd z przodu Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 178.
Sygnalizator otwartych drzwi
h pokazuje się jako symbol na
wyświetlaczu informacyjnym
kierowcy, gdy otwarte są drzwi lub
otwarta jest pokrywa bagażnika.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem.
Poniższe menu główne można
wywołać i wybrać na wyświetlaczu
przez naciśnięcie MENU na dźwigni
kierunkowskazów. Symbole menu są widoczne w górnym wierszu
wyświetlacza:● Menu informacji o pojeździe X
● Menu informacji o przebiegu i
paliwie W
● Menu informacyjne ECO s
Niektóre z wyświetlanych funkcji różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 112.
Ustawienia zapisywane 3 23.
Wybieranie menu i funkcji Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.

104Wskaźniki i przyrządyW celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
Menu informacji o pojeździe X
Nacisnąć MENU, aby wybrać X.
Wybrać pozycję, obracając pokrętło.
Nacisnąć SET/CLR w celu
potwierdzenia.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
● Jednostki : umożliwia zmianę
wyświetlanych jednostek
● Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas
jazdy 3 234
● Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z aktualną wartością ciśnienia
3 234
● Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 93

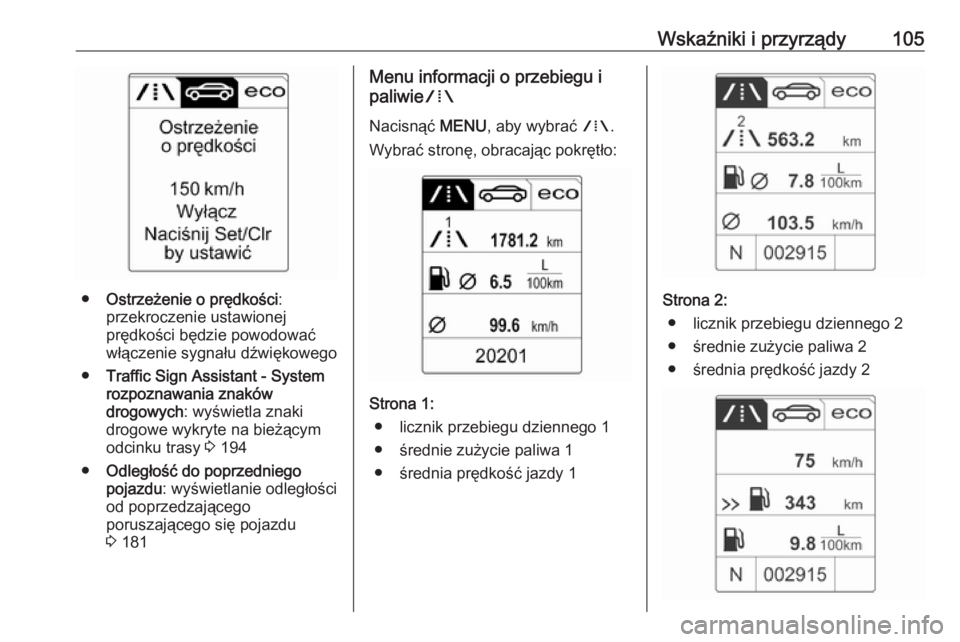

Wskaźniki i przyrządy105
●Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
● Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 194
● Odległość do poprzedniego
pojazdu : wyświetlanie odległości
od poprzedzającego
poruszającego się pojazdu
3 181
Menu informacji o przebiegu i
paliwie W
Nacisnąć MENU, aby wybrać W.
Wybrać stronę, obracając pokrętło:
Strona 1: ● licznik przebiegu dziennego 1
● średnie zużycie paliwa 1
● średnia prędkość jazdy 1
Strona 2: ● licznik przebiegu dziennego 2● średnie zużycie paliwa 2
● średnia prędkość jazdy 2

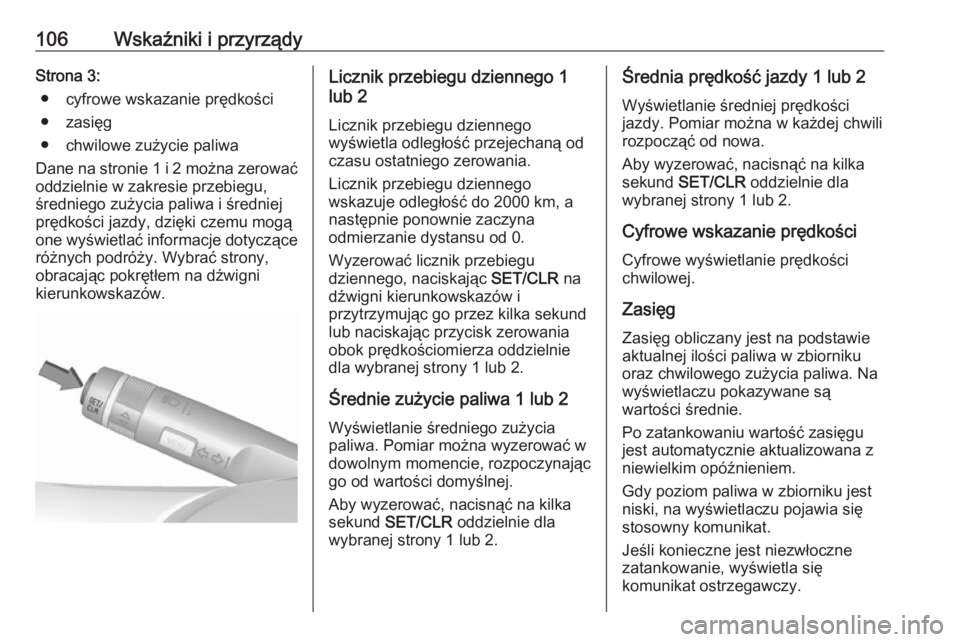

106Wskaźniki i przyrządyStrona 3:● cyfrowe wskazanie prędkości
● zasięg
● chwilowe zużycie paliwa
Dane na stronie 1 i 2 można zerować
oddzielnie w zakresie przebiegu,
średniego zużycia paliwa i średniej
prędkości jazdy, dzięki czemu mogą
one wyświetlać informacje dotyczące
różnych podróży. Wybrać strony,
obracając pokrętłem na dźwigni
kierunkowskazów.Licznik przebiegu dziennego 1
lub 2
Licznik przebiegu dziennego
wyświetla odległość przejechaną od
czasu ostatniego zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Wyzerować licznik przebiegu
dziennego, naciskając SET/CLR na
dźwigni kierunkowskazów i
przytrzymując go przez kilka sekund
lub naciskając przycisk zerowania
obok prędkościomierza oddzielnie
dla wybranej strony 1 lub 2.
Średnie zużycie paliwa 1 lub 2 Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając go od wartości domyślnej.
Aby wyzerować, nacisnąć na kilka
sekund SET/CLR oddzielnie dla
wybranej strony 1 lub 2.Średnia prędkość jazdy 1 lub 2
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować, nacisnąć na kilka
sekund SET/CLR oddzielnie dla
wybranej strony 1 lub 2.
Cyfrowe wskazanie prędkości Cyfrowe wyświetlanie prędkości
chwilowej.
Zasięg Zasięg obliczany jest na podstawieaktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, na wyświetlaczu pojawia się
stosowny komunikat.
Jeśli konieczne jest niezwłoczne
zatankowanie, wyświetla się
komunikat ostrzegawczy.

Wskaźniki i przyrządy107Dodatkowo zapala się lub miga
lampka kontrolna i na wskaźniku
poziomu paliwa 3 101.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Menu informacyjne ECO s
Nacisnąć MENU, aby wybrać s.
Wybrać stronę, obracając pokrętło:
● Wskaźnik zmiany biegu :
Aktualnie wybrany bieg jest
wyświetlany wewnątrz strzałki.
Cyfra wyświetlana powyżej
sygnalizuje, że zalecana jest
zmiana biegu na wyższy w celu
obniżenia zużycia paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać styl
jazdy, aby zapełnione segmenty
mieściły się w obrębie strefy Eco. Im więcej zapełnionych
segmentów, tym wyższe zużycie
paliwa. Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
● Główne zużycie : Wyświetla w
porządku malejącym listę
aktualnie włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone urządzenie znika z listy, a
wartość zużycia paliwa zostaje
zaktualizowana.
W sporadycznych przypadkach
podczas jazdy automatycznie włącza się ogrzewanie tylnej
szyby, aby zwiększyć obciążenie
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe
zużycie paliwa, mimo że nie
zostało włączone przez
kierowcę.

108Wskaźniki i przyrządy
●Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu
jazdy na zużycie paliwa.
Graficzny wyświetlacz informacyjny, kolorowy wyświetlacz informacyjny
W zależności od konfiguracji pojazd
jest wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny jest
umieszczony w desce rozdzielczej
nad systemem Infotainment.
Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment
graficzny wyświetlacz informacyjny
może występować w dwóch
wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 88
● temperatura zewnętrzna 3 88
● data 3 88
● ustawienia elektronicznego układu sterowania klimatyzacji
3 141
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● ustawienia personalizacji pojazdu 3 112

Wskaźniki i przyrządy109Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 88
● temperatura zewnętrzna 3 88
● data 3 88
● ustawienia elektronicznego układu sterowania klimatyzacji
3 141
● kamera wsteczna 3 192
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 110
● ustawienia personalizacji pojazdu 3 112
Rodzaj wyświetlanych informacji i
sposób ich wyświetlania zależy od
wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.Nacisnąć CONFIG: Zostaje
wyświetlona strona menu
Ustawienia .
Obrócić pokrętło wielofunkcyjne, aby: ● Wybrać ustawienie lub wartość.
● Wyświetlić opcję menu.
Nacisnąć pokrętło wielofunkcyjne,
aby:
● Potwierdzić ustawienie lub wartość.
● Wybrać lub uaktywnić zaznaczoną opcję.
● Włączyć/wyłączyć funkcję systemu.
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● Wyjście z menu lub ustawienia bez wprowadzenia zmian.
● Powrót z podmenu do menu nadrzędnego.
● Usunięcie ostatniego znaku z ciągu wprowadzanych znaków.
Nacisnąć i przytrzymać BACK
przez kilka sekund, aby usunąć
cały wpis.

110Wskaźniki i przyrządy
Aby wyjść z menu Ustawienia,
nacisnąć BACK kilka razy lub
nacisnąć CONFIG po potwierdzeniu
zmian.
Personalizacja ustawień 3 112.
Ustawienia zapisywane 3 23.
Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane na
wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty na wyświetlaczu
informacyjnym kierowcy
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
Komunikaty na kolorowym
wyświetlaczu informacyjnym
(Colour-Info-Display)
Na kolorowym wyświetlaczu
informacyjnym (Colour-Info-Display)
mogą pojawić się ważne komunikaty. Aby potwierdzić komunikat, nacisnąć
pokrętło wielofunkcyjne. Niektóre komunikaty pojawiają się zaledwie na
kilka sekund.
