Wskaźniki i przyrządy95Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Lampki kontrolne na desce
rozdzielczej
Lampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 96XLampka kontrolna pasa bezpie‐
czeństwa 3 96vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
oraz pałąki przeciwkapotażowe
3 96VWyłączanie poduszek powie‐
trznych 3 97pUkład ładowania akumulatora
3 97ZLampka kontrolna silnika
3 97RUkład hamulcowy i sprzęgłowy
3 98-Nacisnąć pedał 3 98mHamulec postojowy sterowany
elektrycznie 3 98jUsterka hamulca postojowego
sterowanego elektrycznie
3 98uUkład ABS 3 99RZmiana biegu na wyższy 3 99cWspomaganie układu kierowni‐
czego 3 99)System ostrzegania o opusz‐
czeniu pasa ruchu 3 99aUkład stabilizacji toru jazdy
wyłączony 3 99bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 100kUkład kontroli trakcji wyłączony
3 100!Podgrzewanie wstępne silnika
3 100

96Wskaźniki i przyrządy%Filtr cząstek stałych w silniku
wysokoprężnym 3 100YAdBlue 3 100wUkład monitorowania ciśnienia
w oponach 3 100ICiśnienie oleju silnikowego

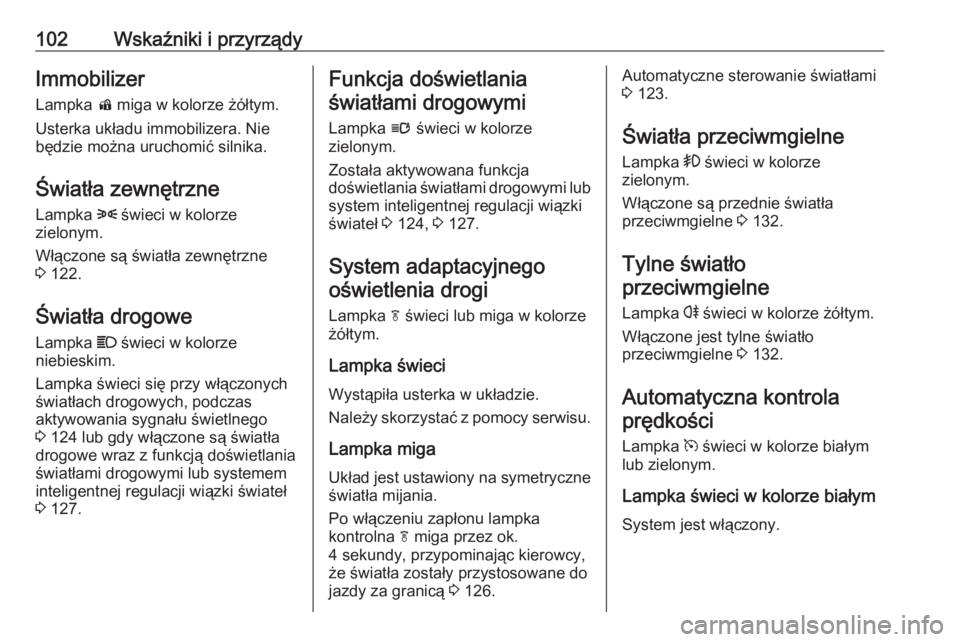

3 101iNiski poziom paliwa 3 101dImmobilizer 3 1028Światła zewnętrzne 3 102CŚwiatła drogowe 3 102lFunkcja doświetlania światłami
drogowymi 3 102fSystem adaptacyjnego oświet‐
lenia drogi 3 102>Światła przeciwmgielne 3 102rTylne światła przeciwmgielne
3 102mAutomatyczna kontrola pręd‐
kości 3 102AWykryto pojazd z przodu 3 103hSygnalizator otwartych drzwi
3 103Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 218,
bezpieczniki 3 226.
Kierunkowskazy 3 131.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Poduszki powietrzne, napinacze pasówbezpieczeństwa i pałąkiprzeciwkapotażowe
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy . Jeśli nie świeci,
nie gaśnie po 4 sekundach lub świeci
podczas jazdy, oznacza to usterkę
poduszek powietrznych, napinacza pasa bezpieczeństwa lub

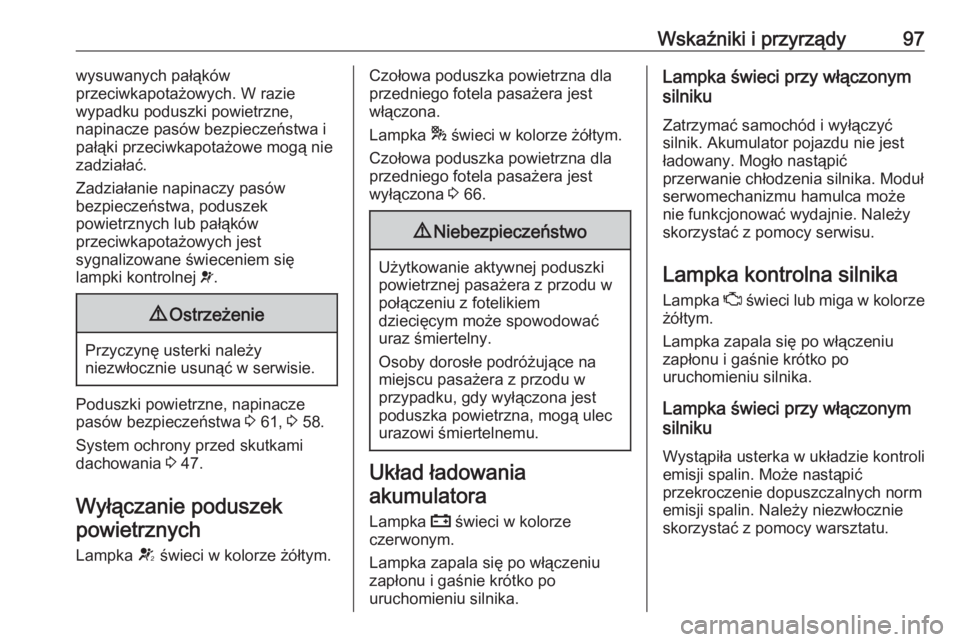

Wskaźniki i przyrządy97wysuwanych pałąków
przeciwkapotażowych. W razie
wypadku poduszki powietrzne,
napinacze pasów bezpieczeństwa i
pałąki przeciwkapotażowe mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa, poduszek
powietrznych lub pałąków
przeciwkapotażowych jest
sygnalizowane świeceniem się
lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Poduszki powietrzne, napinacze
pasów bezpieczeństwa 3 61, 3 58.
System ochrony przed skutkami
dachowania 3 47.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 66.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

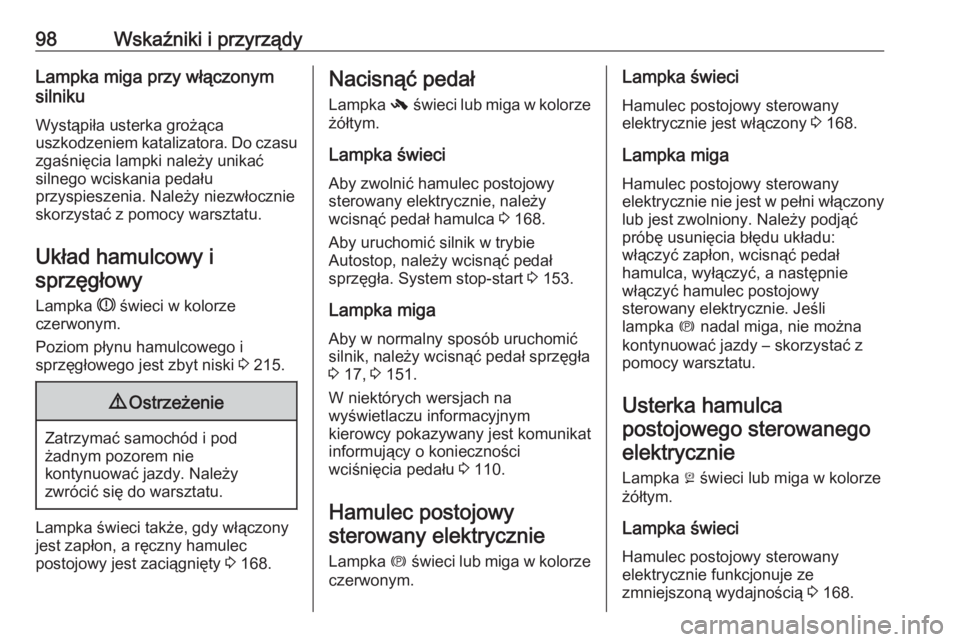

98Wskaźniki i przyrządyLampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 215.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 168.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie, należy
wcisnąć pedał hamulca 3 168.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 153.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 151.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat informujący o konieczności
wciśnięcia pedału 3 110.
Hamulec postojowy sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 168.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąćpróbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 168.

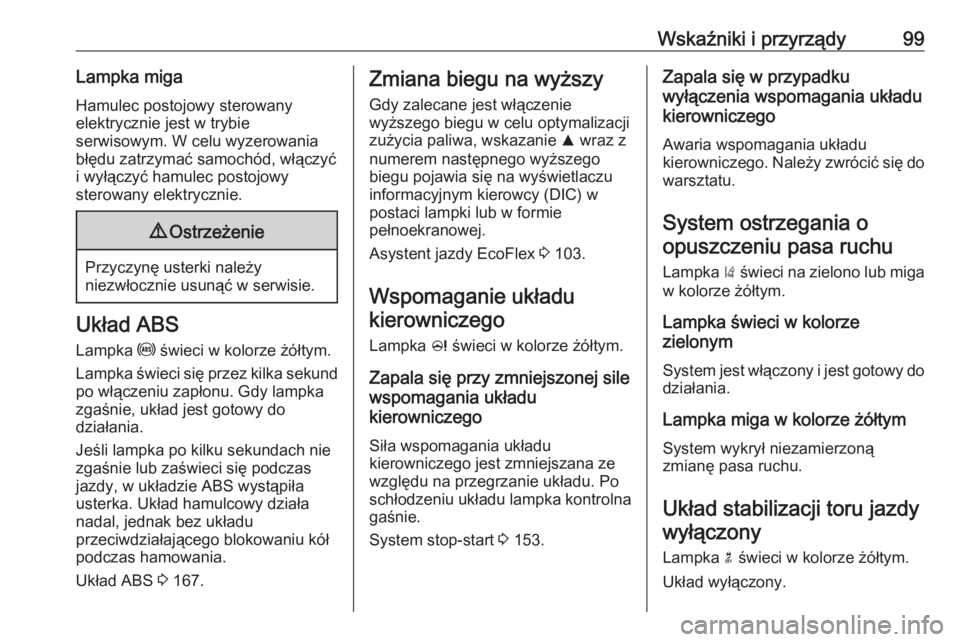

Wskaźniki i przyrządy99Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 167.
Zmiana biegu na wyższy
Gdy zalecane jest włączenie
wyższego biegu w celu optymalizacji
zużycia paliwa, wskazanie R wraz z
numerem następnego wyższego
biegu pojawia się na wyświetlaczu informacyjnym kierowcy (DIC) w
postaci lampki lub w formie
pełnoekranowej.
Asystent jazdy EcoFlex 3 103.
Wspomaganie układu kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się przy zmniejszonej sile
wspomagania układu
kierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 153.Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do warsztatu.
System ostrzegania o opuszczeniu pasa ruchu
Lampka ) świeci na zielono lub miga
w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Układ stabilizacji toru jazdywyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.

100Wskaźniki i przyrządyElektroniczny układstabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci
W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat
ostrzegawczy. Możliwe jest
kontynuowanie jazdy. Układ nie
działa prawidłowo. Jednak w
zależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy (ESC)
3 171, układ kontroli trakcji (TC)
3 170.Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jaknajszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 157, system
stop-start 3 153.
AdBlue Lampka Y miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie
wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
AdBlue 3 158.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.

Wskaźniki i przyrządy101Lampka świeciDoszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 234.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 213.
Niski poziom paliwa Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 158.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 217.

102Wskaźniki i przyrządyImmobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 122.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 124 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi lub systemem
inteligentnej regulacji wiązki świateł
3 127.Funkcja doświetlania
światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi lub system inteligentnej regulacji wiązki
świateł 3 124, 3 127.
System adaptacyjnego oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy serwisu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy,
że światła zostały przystosowane do
jazdy za granicą 3 126.Automatyczne sterowanie światłami
3 123.
Światła przeciwmgielne Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 132.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 132.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
