2017 OPEL CASCADA Instrukcja obsługi (in Polish)

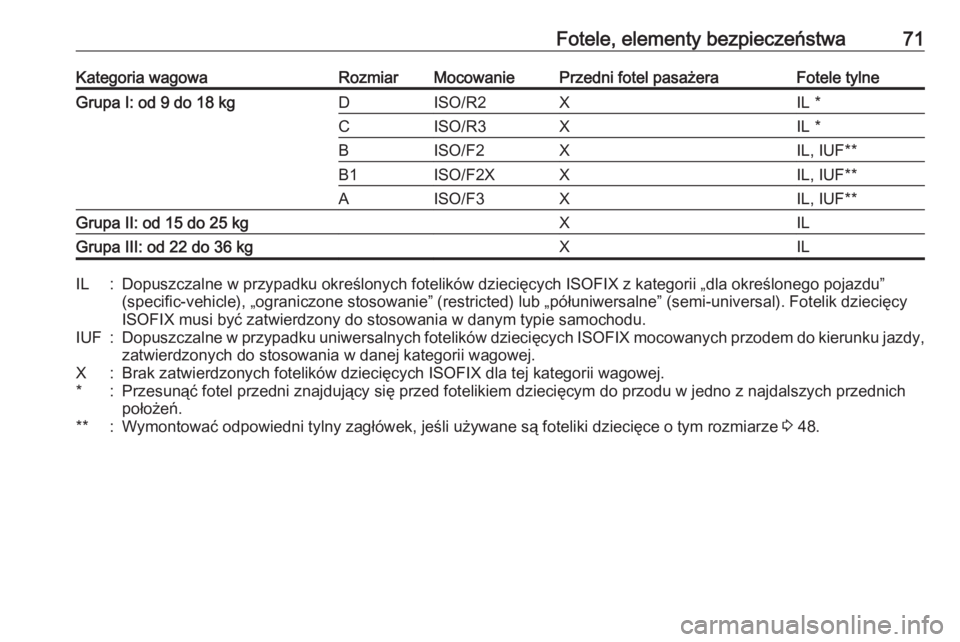

Fotele, elementy bezpieczeństwa71Kategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraFotele tylneGrupa I: od 9 do 18 kgDISO/R2XIL *CISO/R3XIL *BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: od 15 do 25 kgXILGrupa III: od 22 do 36 kgXILIL:Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.*:Przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu w jedno z najdalszych przednich
położeń.**:Wymontować odpowiedni tylny zagłówek, jeśli używane są foteliki dziecięce o tym rozmiarze 3 48.

72Fotele, elementy bezpieczeństwaRozmiar i typ fotelika ISOFIXA - ISO/F3:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kg.B - ISO/F2:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.B1 - ISO/F2X:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresuod 9 do 18 kg.C - ISO/R3:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

Fotele, elementy bezpieczeństwa73Foteliki dziecięce ISOFIXFotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu
samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL 3 70.
Przed zamontowaniem fotelika
dziecięcego wymontować owiewkę
3 45 i w razie potrzeby tylny zagłówek
3 70.
Zaczepy systemu ISOFIX są
oznaczone symbolami ISOFIX
znajdującymi się na oparciach.
Ucho mocowania fotelikadziecięcego
Samochód jest wyposażony w dwa
ucha mocujące z tyłu oparć foteli
tylnych.
Ucha mocowania fotelika
dziecięcego Top-tether są oznaczone
symbolem :.Oprócz użycia mocowania ISOFIX
zapiąć taśmy Top-Tether w uszach
mocowania fotelika dziecięcego
Top-Tether z tyłu oparć tylnych foteli.
Składanie oparć tylnych foteli 3 77.
Przed zamontowaniem fotelika
dziecięcego wymontować owiewkę
3 45 i w razie potrzeby tylny zagłówek
3 70.
Miejsca mocowania uniwersalnych fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 70.

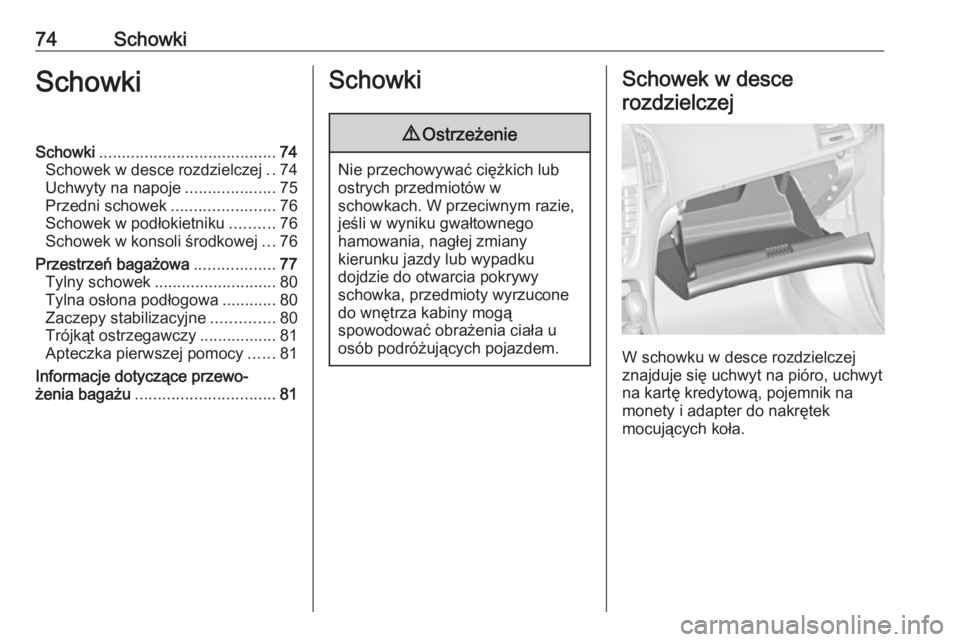

74SchowkiSchowkiSchowki....................................... 74
Schowek w desce rozdzielczej ..74
Uchwyty na napoje ....................75
Przedni schowek .......................76
Schowek w podłokietniku ..........76
Schowek w konsoli środkowej ...76
Przestrzeń bagażowa ..................77
Tylny schowek ........................... 80
Tylna osłona podłogowa ............80
Zaczepy stabilizacyjne ..............80
Trójkąt ostrzegawczy .................81
Apteczka pierwszej pomocy ......81
Informacje dotyczące przewo‐
żenia bagażu ............................... 81Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro, uchwyt na kartę kredytową, pojemnik na
monety i adapter do nakrętek
mocujących koła.

Schowki75

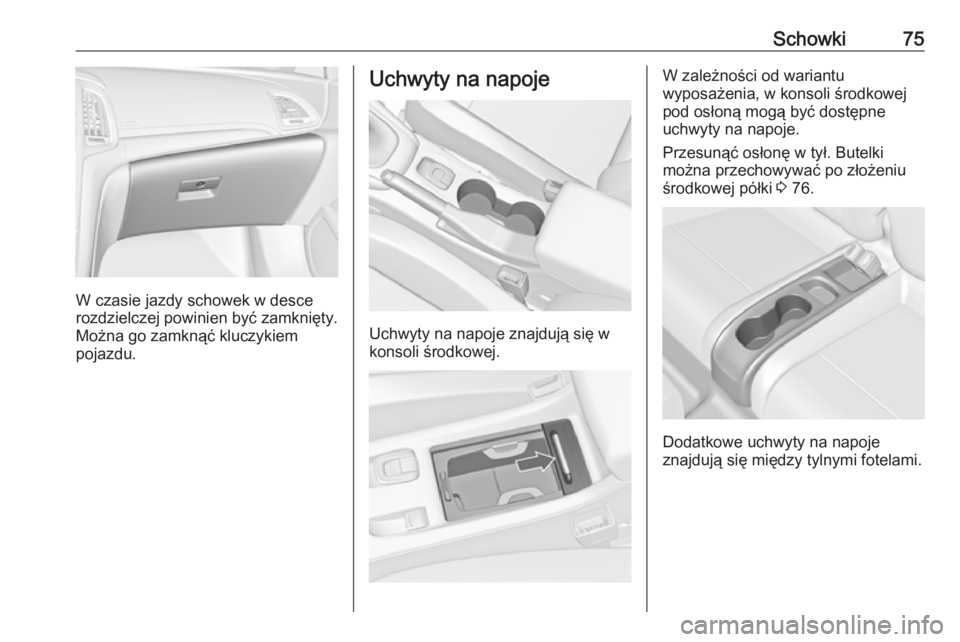

W czasie jazdy schowek w desce
rozdzielczej powinien być zamknięty.
Można go zamknąć kluczykiem
pojazdu.
Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
W zależności od wariantu
wyposażenia, w konsoli środkowej
pod osłoną mogą być dostępne
uchwyty na napoje.
Przesunąć osłonę w tył. Butelki
można przechowywać po złożeniu
środkowej półki 3 76.
Dodatkowe uchwyty na napoje
znajdują się między tylnymi fotelami.

76SchowkiPrzedni schowek
Schowek znajduje się obok
kierownicy.
Schowek w podłokietniku
Schowek pod przednim
podłokietnikiem
Wcisnąć przycisk i podnieść
podłokietnik. Podłokietnik musi być przesunięty maksymalnie do tyłu.
Schowek w konsoliśrodkowej
Przednia konsola W zależności od wersji, schowek
może znajdować się pod pokrywą.
Przesunąć osłonę w tył.
Nacisnąć przycisk, aby wyjąć ramkę
uchwytu na napoje. Ramkę można
przechować w schowku w desce
rozdzielczej.

Schowki77Kolejny schowek znajduje się pod
środkową półką. Złożyć środkową
półkę i zablokować w położeniu
pionowym. Ramkę uchwytu na
napoje można ponownie zamocować
w celu przechowywania butelek.
Tylna konsola
Wyciągnąć szufladkę.
Przestroga
Nie używać do popiołu ani innych
żarzących się przedmiotów.
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowej
Składanie przegrody bagażnika
Aby powiększyć bagażnik po
zamknięciu miękkiego dachu, można
złożyć przegrodę.
● Zamknąć miękki dach 3 37.
● Otworzyć pokrywę bagażnika 3 26.
● Aby złożyć przegrodę bagażnika,
należy ją pchnąć w sąsiedztwie
pętli do góry i do wewnątrz.
● Aby rozłożyć przegrodę bagażnika, należy pociągnąć
pętlę w dół i do tyłu. Otwór
przejściowy z klapą musi być
zamknięty w pozycji pionowej i
zapięty rzepami.
Przy uruchomionym lub przy
otwartym miękkim dachu przegroda
bagażnika musi być rozłożona.

78Schowki

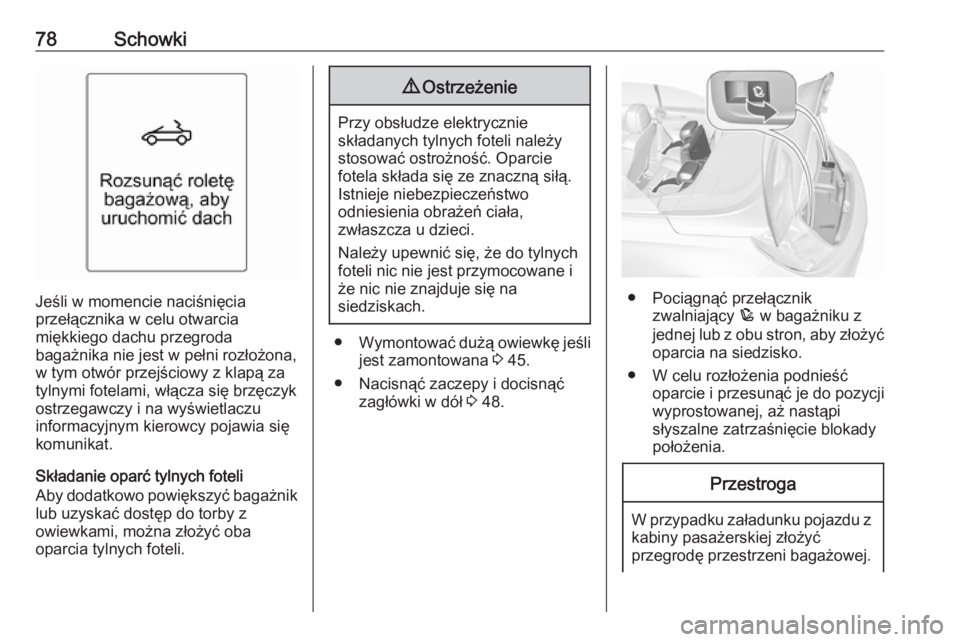

Jeśli w momencie naciśnięcia
przełącznika w celu otwarcia
miękkiego dachu przegroda
bagażnika nie jest w pełni rozłożona, w tym otwór przejściowy z klapą zatylnymi fotelami, włącza się brzęczykostrzegawczy i na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Składanie oparć tylnych foteli
Aby dodatkowo powiększyć bagażnik
lub uzyskać dostęp do torby z
owiewkami, można złożyć oba
oparcia tylnych foteli.
9 Ostrzeżenie
Przy obsłudze elektrycznie
składanych tylnych foteli należy stosować ostrożność. Oparcie
fotela składa się ze znaczną siłą.
Istnieje niebezpieczeństwo
odniesienia obrażeń ciała,
zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● Wymontować dużą owiewkę jeśli
jest zamontowana 3 45.
● Nacisnąć zaczepy i docisnąć zagłówki w dół 3 48.
● Pociągnąć przełącznik
zwalniający p w bagażniku z
jednej lub z obu stron, aby złożyć
oparcia na siedzisko.
● W celu rozłożenia podnieść oparcie i przesunąć je do pozycji
wyprostowanej, aż nastąpi
słyszalne zatrzaśnięcie blokady
położenia.
Przestroga
W przypadku załadunku pojazdu z kabiny pasażerskiej złożyć
przegrodę przestrzeni bagażowej.
