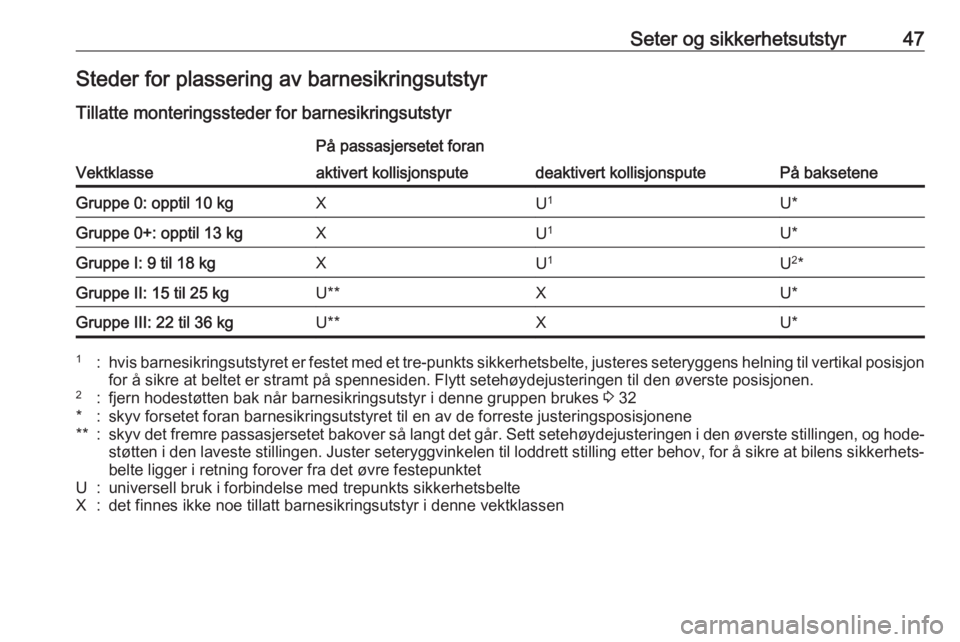

Seter og sikkerhetsutstyr47Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse
På passasjersetet foran
På baksetene
aktivert kollisjonsputedeaktivert kollisjonsputeGruppe 0: opptil 10 kgXU 1U*Gruppe 0+: opptil 13 kgXU 1U*Gruppe I: 9 til 18 kgXU1U2
*Gruppe II: 15 til 25 kgU**XU*Gruppe III: 22 til 36 kgU**XU*1:hvis barnesikringsutstyret er festet med et tre-punkts sikkerhetsbelte, justeres seteryggens helning til vertikal posisjon
for å sikre at beltet er stramt på spennesiden. Flytt setehøydejusteringen til den øverste posisjonen.2:fjern hodestøtten bak når barnesikringsutstyr i denne gruppen brukes 3 32*:skyv forsetet foran barnesikringsutstyret til en av de forreste justeringsposisjonene**:skyv det fremre passasjersetet bakover så langt det går. Sett setehøydejusteringen i den øverste stillingen, og hode‐
støtten i den laveste stillingen. Juster seteryggvinkelen til loddrett stilling etter behov, for å sikre at bilens sikkerhets‐
belte ligger i retning forover fra det øvre festepunktetU:universell bruk i forbindelse med trepunkts sikkerhetsbelteX:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen

48Seter og sikkerhetsutstyrTillatte monteringssteder for barnesikringsutstyret ISOFIXVektklasseStørrelsesklasseFestePå passasjersetet foranPå bakseteneGruppe 0: opptil 10 kgEISO/R1XIL*Gruppe 0+: opptil 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGruppe I: 9 til 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 til 25 kgXILGruppe III: 22 til 36 kgXILIL:passer til det spesielle ISOFIX-barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellenIUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen*:skyv forsetet foran barnesikringsutstyret til en av de forreste justeringsposisjonene**:fjern den respektive hodestøtten bak ved bruk av barnesikringsutstyr for denne vektklassen 3 32

Seter og sikkerhetsutstyr49ISOFIX størrelsesklasse og seteinnretningA - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

50Seter og sikkerhetsutstyrISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert som IL i tabellen.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen.
Baksetene har spor som gjør det
lettere å montere barnesikringsutsty‐
ret. Åpne dekslene til sporene for å
feste barnesikringsutstyret.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 47.
Top-Tether
barnesikringsutstyr
Bilen har to festeringer på baksiden
av baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for
universalbruk er markert som IUF i
tabellen.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 47.

Oppbevaring og transport51Oppbevaring og
transportOppbevaringsrom ........................51
Hanskerom ................................ 51
Koppholdere .............................. 51
Oppbevaringsplass foran ..........52
Sykkelstativ bak .........................53
Bagasjerom .................................. 62
Oppbevaringsplass bak .............63
Bagasjeromsdeksel ...................64
Bakre oppbevaringsromdek‐ sel ............................................. 64
Festeringer ................................ 66
Varseltrekant ............................. 66
Førstehjelpsutstyr ......................67
Takstativsystem ........................... 67
Takstativ .................................... 67
Informasjon om lasting .................67Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Koppholderne sitter i konsollen
mellom forsetene. De passer for
kopper med forskjellige størrelser.

52Oppbevaring og transport
Dørlommene i begge dørene er
tilpasset flasker.
Ytterligere kopp- og flaskeholdere
finnes i sidepanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i
oppbevaringsrommet foran girspa‐
ken. Trekk ut stroppen for å feste en
kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen
foran girspaken, i dørlommene og i
sidepanelene ved baksetene.

Oppbevaring og transport53Sykkelstativ bak
Sykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-
system) kan det festes én sykkel på
en uttrekkbar holder som er integrert
i bilgulvet. Det er mulig å feste én
sykkel til på en adapter. Transport av
andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 50 kg med påfestet adapter og 30 kguten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
sykkelstativet bak. Maksimal last på
adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil detikke være mulig å feste sykkelen
sikkert.
Når det bakre stativet ikke er i bruk, må det skyves tilbake og inn i bilgul‐
vet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med
karbonrammer. Sykkelen kan
skades.
Les dette
Baklyset på bilen deaktiveres hvis
det er montert baklys på sykkelstati‐ vet bak.
Trekke ut
Åpne bakluken.9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.

54Oppbevaring og transport
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det
tilbake. Søk hjelp hos et verksted.
Fell ut nummerskiltlyset
Løft ut nummerskiltlyset, og fell det
bakover.
Fell ut baklysene
Sving hengslene til begge baklyktene så langt bakover som mulig.
