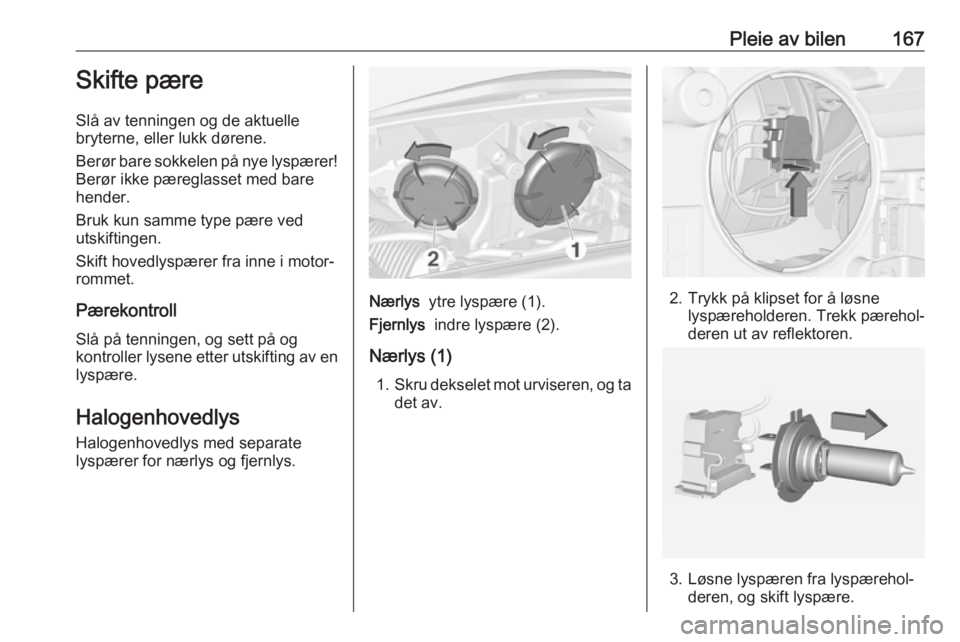

Pleie av bilen167Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Berør bare sokkelen på nye lyspærer!
Berør ikke pæreglasset med bare
hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en lyspære.
Halogenhovedlys Halogenhovedlys med separate
lyspærer for nærlys og fjernlys.
Nærlys ytre lyspære (1).
Fjernlys indre lyspære (2).
Nærlys (1) 1. Skru dekselet mot urviseren, og ta
det av.2. Trykk på klipset for å løsne lyspæreholderen. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.

168Pleie av bilen4. Sett inn lyspæreholderen medklipset ned, og hør at den festes ireflektoren.
5. Sett på dekselet.
Fjernlys (2)
1. Skru dekselet mot urviseren, og ta
det av.
2. Trykk på klipset for å løsne lyspæreholderen. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset opp, og hør at den festes ireflektoren.
5. Sett på dekselet.
Parklys/kjørelys med
lyspærer (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av hovedlyshu‐
set.

Pleie av bilen169
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt og sett inn en ny pære i holde‐
ren.
4. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys/kjørelys med lysdioder Parklys og kjørelys består av lysdio‐
der som ikke kan skiftes. Oppsøk et
verksted hvis en lysdiode er defekt.
Blinklys foran
1. Løsne skruen, og ta av dekselet.
2. Løsne skruen, og fjern lysenheten
fra støtfangeren.
3. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.

170Pleie av bilen5. Sett lyspæreholderen i reflekto‐renheten, og drei med klokken.
6. Sett lysenheten i støtfangeren, og
fest med skruen.
7. Sett dekselet i støtfangeren, og fest med skruen.
Adam Rocks
1. Løsne den lille hetten med en skrutrekker i den merkede posi‐
sjonen.
2. Fjern dekselet ved å trekke med fingre ved de merkede posisjo‐
nene, se pilene på tegningen.
3. Løsne begge skruer og fjern lysenheten fra støtfangeren.
4. Løsne og ta ut lyspæreholderenved å dreie mot klokken.
5. Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.

Pleie av bilen1716. Sett lyspæreholderen i reflekto‐renheten, og drei med klokken.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Sett inn og fest dekselet i støt‐ fangeren. Sett inn den lille hetten.
Baklys
Biler med subwoofer-kasse
Fjern gulvdekselet i bagasjerommet .
På høyre side fjernes også verktøy‐
kassen for å få tilgang til dekselet
3 64.
Biler med oppbevaringskasse
Fjern oppbevaringskassen for å få
tilgang til dekselet 3 63.
1. Løsne dekselet på den gjeldende
siden, og ta det av.
2. Festemutteren av plast må skrusut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ ken, og ta den ut. Skift lyspære
ved å trekke den ut:

172Pleie av bilenpære til blinklys 1
baklys 2
pære til baklys/bremselys 3
Hvis baklys 2 og baklys/bremse‐
lys 3 er lysdioder, må det søkes
assistanse i et verksted for utskif‐
ting.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.Pass på at ledningene fortsatt
ligger i ledningskanalene.
Sett lysenheten med festepin‐
nene inn i utsparingene i karosse‐
riet og stram plastfestemutteren
fra innsiden av bagasjerommet.
Trekk den runde pakningen over
utsparingen i lampehuset.
Lukk dekselet og fest det.
Ryggelys/tåkebaklys
Ryggelys er plassert på høyre side av støtfangeren, og bakre tåkelys er
plassert på venstre side av støtfang‐
eren.
Fremgangsmåten ved lyspæreskift er
den samme for begge lamper.
1. Løsne skruen, og ta av dekselet.
2. Løsne skruen, og fjern lysenheten
fra støtfangeren.
3. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.

Pleie av bilen173
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Skift lysenheten i støtfangeren, og
fest med skruen.
7. Sett dekselet i støtfangeren, og fest med skruen.
Adam Rocks
1. Fjern dekselet ved å trekke medhånden ved den merkede posisjo‐
nen, se pilen på tegningen.
2. Løsne begge skruer og fjern lysenheten fra støtfangeren.
3. Løsne og ta ut lyspæreholderenved å dreie mot klokken.

174Pleie av bilen4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift
lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Sett lysenheten i støtfangere og trekk til begge skruene.
7. Sett inn og fest dekselet i støt‐ fangeren.
Blinklys på siden Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
