Kjøring og bruk143Systemet kobles automatisk ut når
girspaken flyttes fra revers.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
I begge tilfellene slukker lysdioden i knappen.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, blinker lysdioden i knappen i 3 sekunder for deretter å
slukke. Kontrollampen r tennes på
instrumentpanelet 3 86, og en
melding vises i førerinformasjonen.
Parkeringsradar foran og bak9 Advarsel
Føreren har det fulle ansvaret for
parkeringsmanøveren.
Kontroller alltid omgivelsesområ‐
det ved kjøring bakover eller
forover mens parkeringsradaren
brukes.
Parkeringsradaren foran og bak
måler avstanden mellom bilen og
hindringer foran og bak bilen. Den
informerer og varsler føreren i form av lydsignaler og displayvisning.
Systemet har seks ultrasoniske
parkeringsfølere både i bakre og
fremre støtfangere.
Det benytter to forskjellige lydsignaler
med forskjellig tonefrekvens for områ‐ dene som overvåkes foran og bak.
Parkeringsradar foran og bak kombi‐
nert med avansert parkeringshjelp, se
avsnittet "Avansert parkeringshjelp"
nedenfor.
Parkeringsradarknapp D
og
betjeningslogikk
Parkeringsradaren foran og bak og
lukeparkeringshjelpen aktiveres og
deaktiveres med den samme knap‐
pen:
Et kort trykk på D aktiverer eller
deaktiverer parkeringsradaren.
Et langt trykk på D (ca. ett sekund)
aktiverer eller deaktiverer også den
avanserte parkeringshjelpen. Se
egen beskrivelse.

144Kjøring og brukSlik betjener du systemet med knap‐plogikken ved å trykke på D:
● Et kort trykk deaktiverer parke‐ ringsradaren foran og bak hvis
bare parkeringsradaren foran og
bak er aktiv.
● Et langt trykk aktiverer avansert parkeringsradar hvis bare parke‐
ringsradaren foran og bak er
aktiv.
● Hvis bare den avanserte parke‐ ringshjelpen er aktiv og systemet
er i søkemodus for parkerings‐ luke, vil et kort trykk aktivere
parkeringsradar foran og bak.
● Hvis bare den avanserte parke‐ ringshjelpen er aktiv og systemeter i parkeringsveiledningsmodus,
vil et kort trykk deaktivere avan‐
sert parkeringshjelp.
● Hvis avansert parkeringshjelp er aktiv, vil et langt trykk deaktivereavansert parkeringshjelp og
parkeringsradar foran og bak.● Et kort trykk aktiverer eller deak‐ tiverer bare parkeringsradaren
foran hvis forovergir eller nøytral‐ gir er valgt.
● Et kort trykk aktiverer eller deak‐ tiverer parkeringsradaren foran
og bak hvis revers er valgt.
Aktivering
Systemet aktiveres automatisk ved hastigheter opp til 11 km/t.
En lysdiode i parkeringsradarknap‐
pen D viser at systemet er klart til
bruk.
Hvis D slås av innenfor en tennings‐
syklus, deaktiveres parkeringsradar
foran. Hvis kjørehastigheten har vært
over 25 km/t før dette, aktiveres
parkeringsradaren igjen når hastighe‐ ten faller til under 11 km/t.
Når systemet er deaktivert, slukker
lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Indikasjon
Systemet advarer føreren i form av
lydsignaler om potensielt farlige
hindringer foran bilen i en avstand påopp til 80 cm og om potensielt farlige
hindringer bak bilen i en avstand på opp til 1,5 meter.
Lydsignalene som høres inne i bilen på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer vises i føre‐
rinformasjonen (DIC) med Uplevel-
display 3 88, eller på fargeinforma‐
sjonsdisplayet 3 93 (avhengig av
utstyrsvarianten).

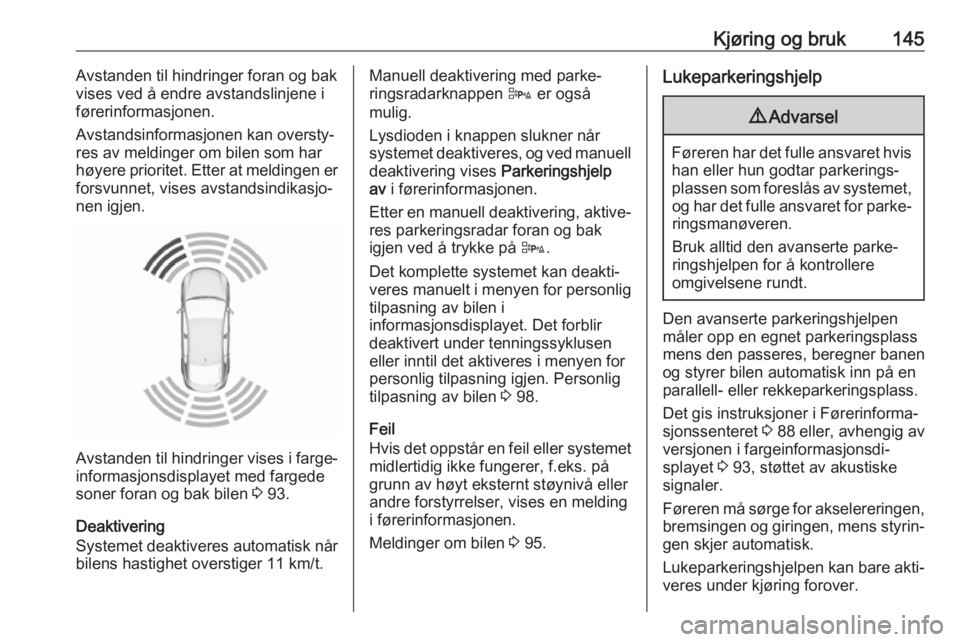

Kjøring og bruk145Avstanden til hindringer foran og bak
vises ved å endre avstandslinjene i førerinformasjonen.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Avstanden til hindringer vises i farge‐
informasjonsdisplayet med fargede
soner foran og bak bilen 3 93.
Deaktivering
Systemet deaktiveres automatisk når
bilens hastighet overstiger 11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen D er også
mulig.
Lysdioden i knappen slukner når
systemet deaktiveres, og ved manuell deaktivering vises Parkeringshjelp
av i førerinformasjonen.
Etter en manuell deaktivering, aktive‐
res parkeringsradar foran og bak
igjen ved å trykke på D.
Det komplette systemet kan deakti‐
veres manuelt i menyen for personlig
tilpasning av bilen i
informasjonsdisplayet. Det forblir
deaktivert under tenningssyklusen
eller inntil det aktiveres i menyen for
personlig tilpasning igjen. Personlig tilpasning av bilen 3 98.
Feil
Hvis det oppstår en feil eller systemet midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding
i førerinformasjonen.
Meldinger om bilen 3 95.Lukeparkeringshjelp9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.
Den avanserte parkeringshjelpen
måler opp en egnet parkeringsplass
mens den passeres, beregner banen
og styrer bilen automatisk inn på en
parallell- eller rekkeparkeringsplass.
Det gis instruksjoner i Førerinforma‐
sjonssenteret 3 88 eller, avhengig av
versjonen i fargeinformasjonsdi‐
splayet 3 93, støttet av akustiske
signaler.
Føreren må sørge for akselereringen,
bremsingen og giringen, mens styrin‐
gen skjer automatisk.
Lukeparkeringshjelpen kan bare akti‐
veres under kjøring forover.

146Kjøring og bruk
Den avanserte parkeringshjelpen
kombineres alltid med parkeringsra‐ daren foran og bak. Se forrige avsnitt.
De to systemene bruker de samme
følerne i støtfangeren foran og bak.
Knapp D og funksjonslogikk
Lukeparkeringshjelpen og parke‐
ringsradaren foran og bak aktiveres
og deaktiveres med den samme
knappen:
Et kort trykk på D aktiverer eller
deaktiverer parkeringsradaren.
Et langt trykk på D (ca. ett sekund)
aktiverer eller deaktiverer også den
avanserte parkeringshjelpen. Se
egen beskrivelse nedenfor.
Slik betjener du systemet med knap‐
plogikken ved å trykke på D:
● Et kort trykk deaktiverer parke‐ ringsradaren foran og bak hvis
bare parkeringsradaren foran og
bak er aktiv.
● Et langt trykk aktiverer avansert parkeringsradar hvis bare parke‐
ringsradaren foran og bak er
aktiv.
● Hvis bare den avanserte parke‐ ringshjelpen er aktiv og systemet
er i søkemodus for parkerings‐
luke, vil et kort trykk aktivere
parkeringsradar foran og bak.
● Hvis bare den avanserte parke‐ ringshjelpen er aktiv og systemet
er i parkeringsveiledningsmodus, vil et kort trykk deaktivere avan‐sert parkeringshjelp.
● Hvis avansert parkeringshjelp er aktiv, vil et langt trykk deaktivere
avansert parkeringshjelp og
parkeringsradar foran og bak.● Et kort trykk aktiverer eller deak‐ tiverer parkeringsradaren foran
hvis forovergir eller nøytralgir er
valgt.
● Et kort trykk aktiverer eller deak‐ tiverer parkeringsradaren foran
og bak hvis revers er valgt.
Aktivering
Systemet kobles inn med et langt
trykk på D mens du leter etter en
parkeringsplass.
Systemet registrerer og husker ti
meter for parallellparkeringsplasser
eller seks meter for rekkeparkerings‐
plasser i parkeringsradarmodus.

Kjøring og bruk147Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og
systemet leter etter en parkerings‐ plass ved en hastighet på opptil
30 km/t.
Den maksimalt tillatte parallelle
avstanden mellom bilen og en rad
med parkerte biler er 1,8 meter ved
parallellparkering og 2,5 meter ved
rekkeparkering.
FunksjonalitetSøk etter parkeringsplass
Indikasjon i førerinformasjonen
Velg parallell- eller rekkeparkerings‐
plass i førerinformasjonen ved å
trykke på SET/CLR.
Systemet er konfigurert til å finne
parkeringsplasser på passasjersiden
som standard. Slå på blinklyset på
førersiden hvis du vil finne en parke‐
ringsplass på førersiden.Når en plass oppdages, vises dette i
førerinformasjonen og det høres et
lydsignal.
Indikasjon i
fargeinformasjonsdisplayet

148Kjøring og brukVelg parallell- eller rekkeparkerings‐
plass ved å berøre det aktuelle ikonet på displayet.
Velg parkeringsside ved å berøre det
aktuelle ikonet på displayet.
Når en plass oppdages, vises dette i
fargeinformasjonsdisplayet og det
høres et lydsignal.
Hvis føreren ikke stopper bilen etter at
parkeringsplassen er foreslått,
begynner systemet å se etter en
annen, passende parkeringsplass.
Parkeringsveiledning
Den foreslåtte parkeringsplassen er
godtatt når føreren stopper bilen
innen ti meter ved parallellparkeringog seks meter ved rekkeparkering
etter at Stopp-meldingen er gitt.
Systemet beregner den beste ruten til
parkeringsplassen.
En kort vibrasjon i rattet etter at revers er lagt inn angir at styringen kontrol‐
leres av systemet. Bilen styres auto‐
matisk inn på parkeringsplassen,
mens føreren får detaljerte instrukser
om bremsing, akselerering og giring.
Føreren må holde hendene borte fra
rattet.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐
lig lyd indikerer at avstanden til en
hindring er under ca. 30 cm.
Dersom føreren av en eller annen
grunn må overta kontrollen av rattet,
må rattet kun holdes fast i den ytre
kanten. Automatisk styring blir avbrutt i slike tilfeller.Displayvisning
Anvisningene som vises i displayet:
● generelle råd og advarsler
● et råd ved kjøring med hastighet over 30 km/t under leting etter
parkeringsplass, eller 8 km/t ir
veiledningsmodus● oppfordring om å stoppe bilen når en parkeringsplass er regist‐
rert
● kjøreretningen under parkerings‐
manøveren
● oppfordring om girskift bakover eller forover
● oppfordring om å akselerere eller
bremse
● for enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen
● vellykket parkeringsmanøver angis av et symbol som kommer
frem og en varsellyd,
● avbrudd i parkeringsmanøver
Prioritet i displayet
Visningen for avansert parkerings‐
hjelp i førerinformasjonen kan hindres av bilmeldinger med høyere prioritet.
Etter at meldingen er kvittert med
SET/CLR på blinklyshendelen, vises
instruksene til den avanserte parke‐
ringshjelpen igjen, og parkeringsma‐
nøveren kan fortsette.

Kjøring og bruk149Deaktivering
Systemet deaktiveres ved:
● et langt trykk på D
● parkering utført
● kjøring med hastighet over 30 km/t under leting etter parke‐
ringsplass
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert ● overskridelse av maksimalt antall
girskift: åtte parkeringssykluser
ved parallellparkering og fem
sykluser ved rekkeparkering
● slå av tenningen
Deaktivering av føreren eller av
systemet under manøvrering vises
ved Parkering deaktivert i displayet. I
tillegg høres et lydsignal.
Feil
En melding vises når:
● det er en feil i systemet
● føreren ikke fullførte parkeringen● systemet er ikke i funksjon
● ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
displayet. Parkeringsmanøveren fort‐ setter når gjenstanden fjernes. Hvis
gjenstanden ikke fjernes, kobles systemet ut. Med et langt trykk på
D aktiveres systemet, og det begyn‐
ner å lete etter en ny parkeringsplass.
Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern

150Kjøring og brukakustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er
riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter
at parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter et inngangsparti, en port, gårdsplasseller til og med et veikryss som en
parkeringsplass. Etter at du har lagt
inn revers, vil systemet starte en
parkeringsmanøver. Forviss deg om
at den foreslåtte parkeringsplassen
finnes.
Ujevnheter i bakken, f.eks. på
byggeplasser, registreres ikke av systemet. Føreren har ansvaret.
Les dette
Hvis du girer opp og overskrider en
bestemt hastighet, deaktiveres
parkeringsradaren når sykkelstati‐
vet bak er felt ut.Første gang du setter bilen i revers,
vil parkeringsradaren registrere
sykkelstativet bak og gi et lydsignal.
Trykk kort på r eller D for å
deaktivere parkeringsassistenten.
Les dette
Etter produksjon må systemet kali‐
breres. For optimal parkeringsvei‐
ledning er det nødvendig med en
kjøreavstand på minst 10 km, inklu‐
dert svinger.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐ ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Varslingen om dødvinkel på siden
benytter seg av noen av følerne for
lukeparkeringshjelpen, som er plas‐
sert i støtfangeren foran og bak, på
begge sider av bilen.9 Advarsel
Blindsonevarslingen erstatter ikke
førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt.
● Fotgjengere, syklister eller dyr. Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i sideblindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol B i det aktuelle side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som en varsling om å
ikke bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, er det mulig
at varselsymbolet B i det aktuelle
sidespeilet ikke tennes.
