2017 MAZDA MODEL MX-5 RF pojistková skříň

Výbava interiéru (Pohled B)
1Bezpečnostní vzduchové vaky systému SRS...................................................... straně 2-36
2Systém klimatizace................................................................................................ straně 5-2
3Spínač odmlžovače zadního okna....................................................................... straně 4-75
4Audiosystém........................................................................................................ straně 5-14
5Elektrická zásuvka............................................................................................ straně 5-116
6Konektor externího vstupu.................................................................................. straně 5-63
7Spínač volby jízdního režimu.............................................................................. straně 4-96
8Sdružený ovladač................................................................................................ straně 5-38
9Řadicí páka / volicí páka............................................................................ straně 4-46, 4-49
0Pojistková skříň (levá strana)...............................................................................straně 6-49
Obrázkový rejstřík
Přehled interiéru (model s levostranným řízením)
1-4Výbava a místo instalace se liší podle typu vozidla

Výbava interiéru (Pohled B)
1Bezpečnostní vzduchové vaky systému SRS...................................................... straně 2-36
2Audiosystém........................................................................................................ straně 5-14
3Systém klimatizace................................................................................................ straně 5-2
4Spínač odmlžovače zadního okna....................................................................... straně 4-75
5Konektor externího vstupu.................................................................................. straně 5-63
6Spínač volby jízdního režimu.............................................................................. straně 4-96
7Sdružený ovladač................................................................................................ straně 5-38
8Řadicí páka / volicí páka............................................................................ straně 4-46, 4-49
9Elektrická zásuvka............................................................................................ straně 5-116
0Pojistková skříň (levá strana)...............................................................................straně 6-49
Obrázkový rejstřík
Přehled interiéru (model s pravostranným řízením)
Výbava a místo instalace se liší podle typu vozidla1-9

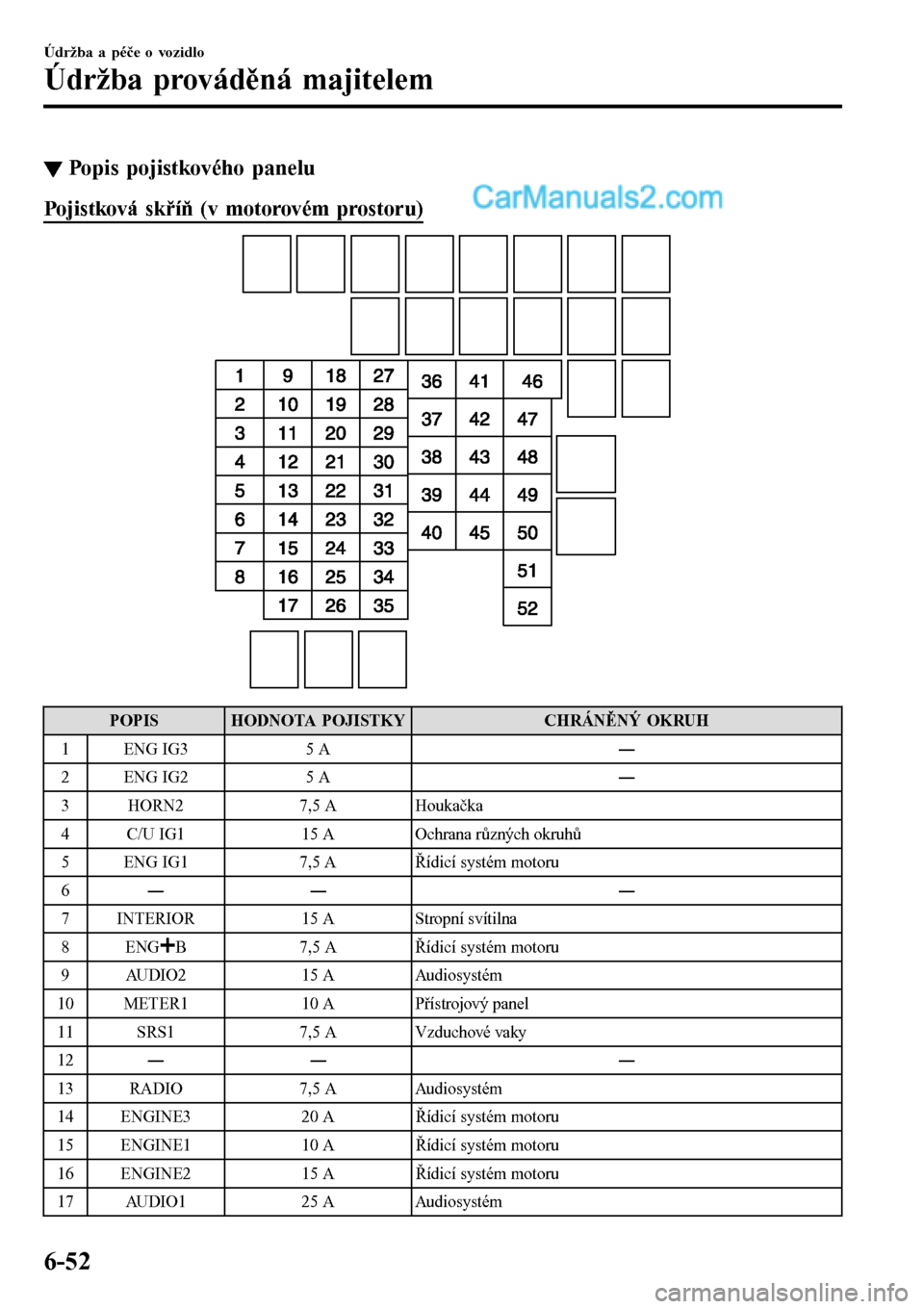

▼Popis pojistkového panelu
Pojistková skříň (v motorovém prostoru)
POPIS HODNOTA POJISTKY CHRÁNĚNÝ OKRUH
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Houkačka
4 C/U IG1 15 A Ochrana různých okruhů
5 ENG IG1 7,5 A Řídicí systém motoru
6ŠŠ Š
7 INTERIOR 15 A Stropní svítilna
8ENG
B 7,5 A Řídicí systém motoru
9 AUDIO2 15 A Audiosystém
10 METER1 10 A Přístrojový panel
11 SRS1 7,5 A Vzduchové vaky
12ŠŠ Š
13 RADIO 7,5 A Audiosystém
14 ENGINE3 20 A Řídicí systém motoru
15 ENGINE1 10 A Řídicí systém motoru
16 ENGINE2 15 A Řídicí systém motoru
17 AUDIO1 25 A Audiosystém
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-52

Pojistková skříň (levá strana)
POPIS HODNOTA POJISTKY CHRÁNĚNÝ OKRUH
1 RHT R 30 A
Sklápěcí střecha (pravá)
*
2 RHT L 30 A
Sklápěcí střecha (levá)*
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Elektrické zásuvky
6ŠŠ Š
7AT IND 7,5 A
Indikátor řazení AT
*
8 MIRROR 7,5 A Elektricky ovládaná vnější zpětná zrcátka
9 R_DECK R 30 A
Sklápěcí střecha (pravá)
*
10 R_DECK L 30 A
Sklápěcí střecha (levá)*
11 F.WASHER 15 A Ostřikovač čelního skla
12 P.WINDOW 30 A Elektricky ovládaná okna
13ŠŠ Š
14 SRS2/ESCL 15 A Elektronický zámek řízení
15 SEAT WARM 20 A
Vyhřívání sedadel
*
16 M.DEF 7,5 A
Odmlžovač zrcátek*
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-54*N
které modely.
