9. Después de desenganchar el gancho,
tire de la luz combinada trasera en la
dirección de la À echa para desmontarla.
Agujero de instalación de aro Clip
GanchoLuz combinada
trasera
PRECAUCION
Tire cuidadosamente hacia afuera de la
luz combinada trasera al desmontarla de
la carrocería.
Si la luz combinada trasera se saca a la
fuerza se podría dañar el cableado.
10. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
11. Desconecte la bombilla del conector.
12. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de marcha atrás, Faro antiniebla
trasero *
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
3. Desconecte la bombilla del conector.
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de placa de matrícula
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la unidad presionando la
lengüeta en la unidad con su dedo y tire
de la unidad hacia abajo.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.

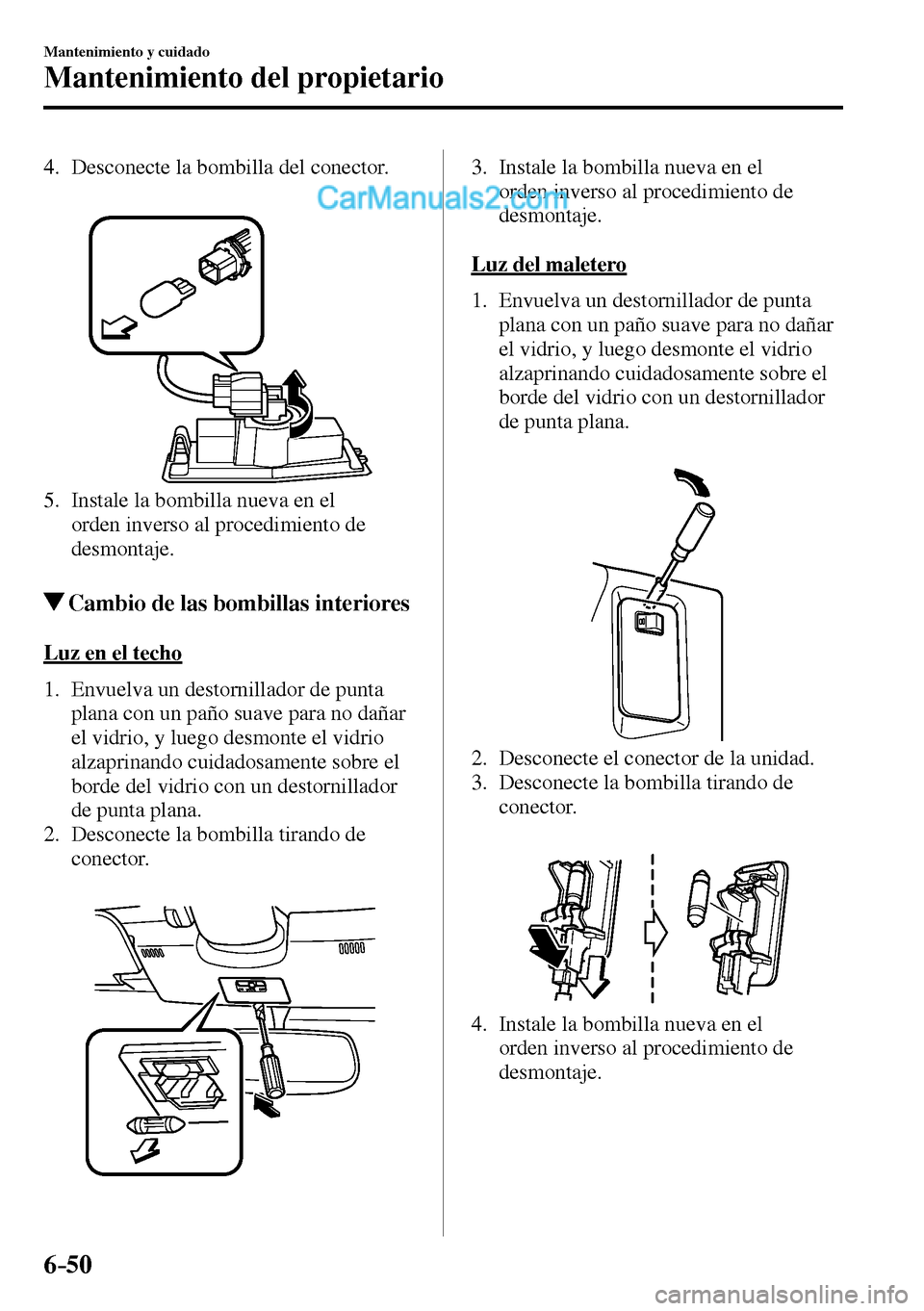

6–50
Mantenimiento y cuidado
Mantenimiento del propietario
4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Cambio de las bombillas interiores
Luz en el techo
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luz del maletero
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte el conector de la unidad.
3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.


6–51
Mantenimiento y cuidado
Mantenimiento del propietario
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cambio de fusibles
C a m b i o d e l o s f u s i b l e s d e l l a d o
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especi¿ caciones de amperaje
y asegúrese de que ha quedado bien
colocado. Si no calza ¿ rmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use un
fusible de la misma clase de un circuito
que no se esté usando normalmente
para el funcionamiento del vehículo,
por ejemplo AUDIO u OUTLET.


6–52
Mantenimiento y cuidado
Mantenimiento del propietario
PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente del
mismo valor. De lo contrario se puede
dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en el
compartimiento del motor. Si un fusible
se ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
NOTA
Si la cerradura se abre a la fuerza, la
tapa del bloque de fusibles podría hacer
contacto con el bastidor cuando se
desmonta y rayarse.
Al desmontar la cubierta, desmóntela
lentamente de acuerdo al siguiente
procedimiento.
1. Desenganche la cerradura trasera
presionando hacia abajo la
lengüeta delantera con sus dedos.
2. Desmonte la lengüeta delantera
mientras levanta ligeramente la
parte delantera de la cubierta.
3. Desmonte la cubierta mientras la
levanta y desliza hacia atrás.


6–53
Mantenimiento y cuidado
Mantenimiento del propietario
3. Si hay un fusible diferente del fusible
MAIN fundido, cámbielo por uno
nuevocon las mismas especi¿ caciones
de amperaje .
Normal
Fundido
ADVERTENCIA
No reemplace Ud. mismo el fusible
principal y el fusible de descarga
lenta múltiplex. Haga que un técnico
autorizado Mazda realice el cambio:
Reemplazar estos fusibles Ud. mismo es
peligroso debido a que son fusibles de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.


6–54
Mantenimiento y cuidado
Mantenimiento del propietario
Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 ENG IG3 5 A —
2 ENG IG2 5 A —
3 HORN2 7,5 A Bocina
4 C/U IG1 15 A Para proteger varios circuitos
5 ENG IG1 7,5 A Sistema de control del motor
6 — — —
7 INTERIOR 15 A Luz en el techo
8 ENG
B
7,5 A Sistema de control del motor
9 AUDIO2 15 A Sistema de audio
10 METER1 10 A Grupo de instrumentos
11 SRS1 7,5 A Bolsa de aire
12 — — —
13 RADIO 7,5 A Sistema de audio
14 ENGINE3 20 A Sistema de control del motor
15 ENGINE1 10 A Sistema de control del motor
16 ENGINE2 15 A Sistema de control del motor


6–55
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
17 AUDIO1 25 A Sistema de audio
18 A/C MAG 7,5 A Acondicionador de aire
19 AT PUMP
H/L HI 20 A Sistema de control de transmisión
*
20 AT 15 A Sistema de control de transmisión *
21 D LOCK 25 A Cerraduras de puertas eléctricas
22 H/L RH 20 A Faro (Derecha)
23 ENG
B2
7,5 A Sistema de control del motor
24 TAIL 20 A Luces de cola, luces de placa de matrícula, luces de posición
25 DRL 15 A —
26 ROOM 25 A Luz en el techo
27 FOG 15 A —
28 H/CLEAN 20 A Lavador de faros
*
29 STOP 10 A Luces de freno, faro antiniebla trasero *
30 HORN 15 A Bocina
31 H/L LH 20 A Faro (Izquierda)
32 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
33 HAZARD 15 A Destelladores de aviso de peligro, señales de viraje
34 FUEL PUMP 15 A Sistema de combustible
35 ENG
B3
5 A —
36 WIPER 20 A Limpiaparabrisas
37 CABIN
B
50 A Para proteger varios circuitos
38 — — —
39 — — —
40 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
41 EVVT
A/R PUMP 20 A Sistema de control del motor
42 EVPS 30 A Sistema de control de frenos
43 FAN1 30 A Ventilador del enfriamiento
44 FAN2 40 A —
45 ENG.MAIN 40 A Sistema de control del motor
46 EPS 60 A Sistema de dirección asistida
47 DEFOG 30 A Desempañador de luneta trasera
48 IG2 30 A Para proteger varios circuitos
49 INJECTOR 30 A Sistema de control del motor
50 HEATER 40 A Acondicionador de aire
51 — — —
52 — — —


6–56
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Bloque de fusibles (Lado izquierdo)
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 RHT R 30 A Fastback retráctil (Derecha)
*
2 RHT L 30 A Fastback retráctil (Izquierda) *
3 — — —
4 — — —
5 F.OUTLET 15 A Conectores de accesorios
6 — — —
7 AT IND 7,5 A Indicador de cambio de transmisión automática
*
8 MIRROR 7,5 A Espejo con control eléctrico
9 R_DECK R 30 A Fastback retráctil (Derecha) *
10 R_DECK L 30 A Fastback retráctil (Izquierda) *
11 F.WASHER 15 A Lavaparabrisas
12 P.WINDOW 30 A Elevalunas eléctricos
13 — — —
14 SRS2/ESCL 15 A Bloqueo electrónico de dirección
15 SEAT WARM 20 A Calefacción del asiento
*
16 M.DEF 7,5 A Desempañador de espejo *
