2017 MAZDA MODEL MX-5 RF Manual del propietario (in Spanish)

7–73
Si surge un problema
Cuando no se puede cerrar el techo
8. Inserte el punto del engranaje (juego de
herramientas) en el agujero a un lado
del engranaje de motor de bloqueo de
techo con la llave hexagonal insertada
en la herramienta de engranajes.
Engranaje de
motor de bloqueo
de techo
Engranaje (juego
de herramientas)
PRECAUCION
Inserte bien el engranaje (juego de
herramientas) hasta que se engancha
con el engranaje de motor de bloqueo
de techo. Si el engranaje (juego de
herramientas) no se inserta bien, se
podría salir y se podría dañar.
9. Gire la llave hexagonal y mueva el
gancho en la dirección de bloqueo de
manera que haya su¿ ciente espacio
para la apertura del interior del techo
esté enganchada en el gancho.
Para
abrir
Para abrir
Para cerrarPara cerrar
NOTA
Para girar el engranaje (juego de
herramienta) deberá hacer un poco
de esfuerzo debido a la resistencia
del motor. Use la llave hexagonal
suavemente.
10. Inserte el gancho en la apertura del
interior del techo
Gancho
Interior de techo
11. Gire la llave hexagonal (Pequeña) y el
engranaje (juego de herramienta) hacia
la izquierda y enganche el gancho con
el lado de la carrocería del vehículo.


7–74
Si surge un problema
Cuando no se puede cerrar el techo
NOTA
La palanca de bloqueo del techo
se engancha completamente con la
carrocería del vehículo (condición de
bloqueo) en la posición donde el diente
del engranaje (juego de herramienta)
hace contacto con la ménsula.
Engranaje (juego
de herramientas)
Ménsula
12. Levante el extremo trasero del interior
del techo con su abisagrado en la
apertura del interior del techo.
13. Instale el interior del techo en el techo
delantero usando los broches en dos
ubicaciones.
NOTA
Los broches en las cinco ubicaciones
en la parte delantera del interior del
techo no están abrochados. No aÀ oje los
broches debido a que serán necesarios
para el servicio requerido a ser realizado
por el técnico autorizado Mazda.
14. Instale las cubiertas de articulaciones
izquierda y derecha desde el interior
del vehículo.
Cubierta de articulación


7–75
Si surge un problema
Cuando no se puede cerrar el techo

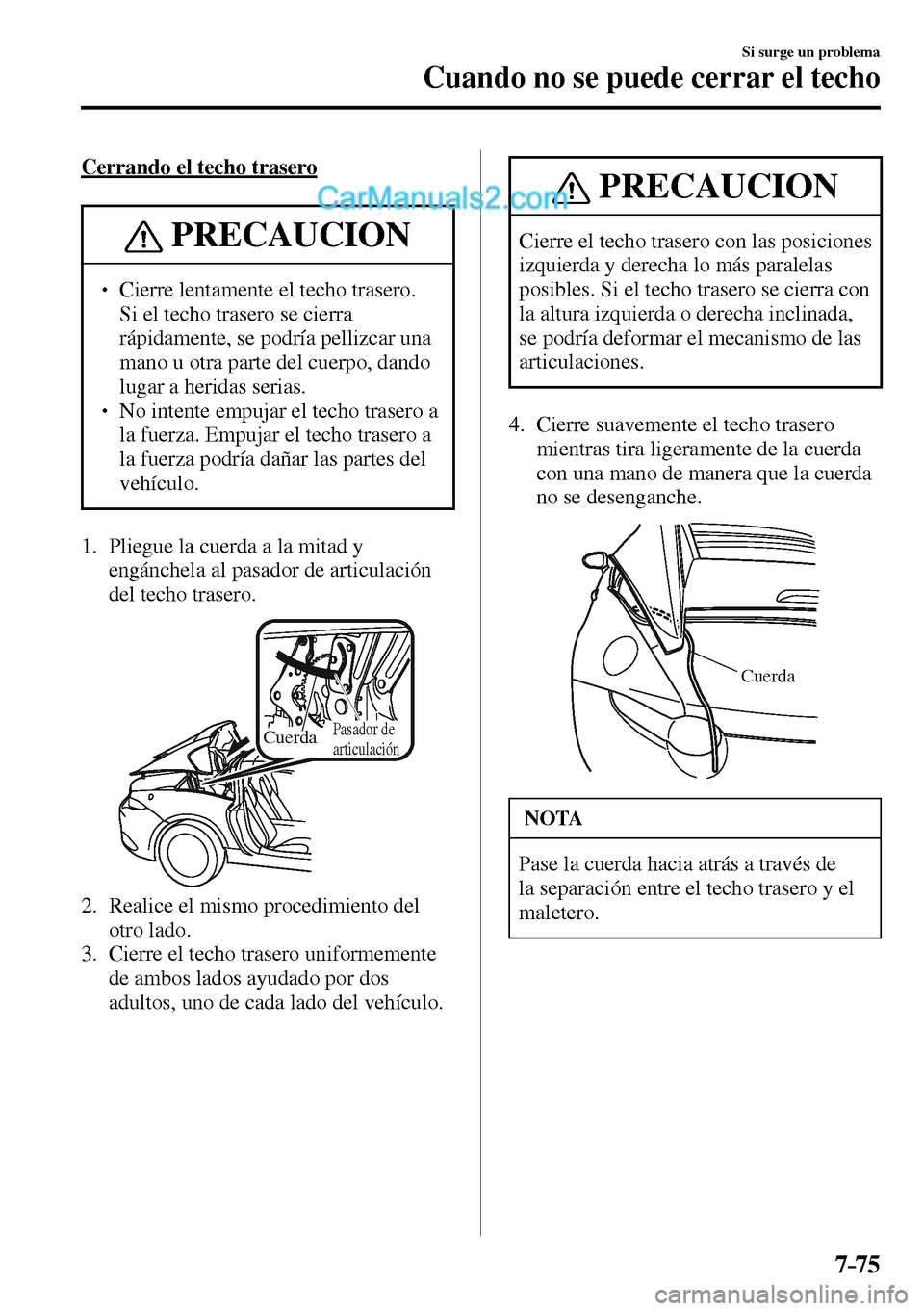

Cerrando el techo trasero
PRECAUCION
  Cierre lentamente el techo trasero.
Si el techo trasero se cierra
rápidamente, se podría pellizcar una
mano u otra parte del cuerpo, dando
lugar a heridas serias.
  No intente empujar el techo trasero a
la fuerza. Empujar el techo trasero a
la fuerza podría dañar las partes del
vehículo.
1. Pliegue la cuerda a la mitad y
engánchela al pasador de articulación
del techo trasero.
CuerdaPasador de
articulación
2. Realice el mismo procedimiento del
otro lado.
3. Cierre el techo trasero uniformemente
de ambos lados ayudado por dos
adultos, uno de cada lado del vehículo.
PRECAUCION
Cierre el techo trasero con las posiciones
izquierda y derecha lo más paralelas
posibles. Si el techo trasero se cierra con
la altura izquierda o derecha inclinada,
se podría deformar el mecanismo de las
articulaciones.
4. Cierre suavemente el techo trasero
mientras tira ligeramente de la cuerda
con una mano de manera que la cuerda
no se desenganche.
Cuerda
NOTA
Pase la cuerda hacia atrás a través de
la separación entre el techo trasero y el
maletero.


7–76
Si surge un problema
Cuando no se puede cerrar el techo
5. Una persona empuja el techo trasero
hacia abajo y la otra persona tira de la
cuerda fuertemente y derecho hacia
atrás del vehículo hasta que se escuche
un clic.
Cuerda
NOTA
  El techo trasero se bloqueará
completamente si la posición
donde la cuerda está enganchada se
encuentra en la parte trasera de la
ranura de la ménsula en dirección
hacia atrás del vehículo, tal como
se indica en la ¿ gura, cuando se ve
desde el interior del vehículo.
Cuerda
Pasador de
articulación

 Si el techo trasero no está
completamente bloqueado, el
maletero se abrirá incluso si se
acciona el botón de liberación remota
(si equipado), el abridor eléctrico
de la tapa de maletero, o el botón de
maletero en el transmisor.
6. Realice el mismo procedimiento del
otro lado.


7–77
Si surge un problema
Cuando no se puede cerrar el techo
7. Abra el maletero y ate la cuerda a la
bisagra del maletero.
Bisagra
Cuerda
8. Ate la cuerda del otro lado de la misma
manera.
9. Cierre la tapa del maletero.
Después de ¿ nalizar el procedimiento
Después de ¿ nalizar el procedimiento,
haga veri¿ car el techo en un técnico
autorizado Mazda tan pronto como sea
posible.
ADVERTENCIA
Conduzca el vehículo a una velocidad
de 40 km/h o menos antes de veri¿ car
el techo en un técnico autorizado
Mazda:
El techo delantero se puede abrir
mientras se conduce el vehículo y
provocar un accidente.


7–78

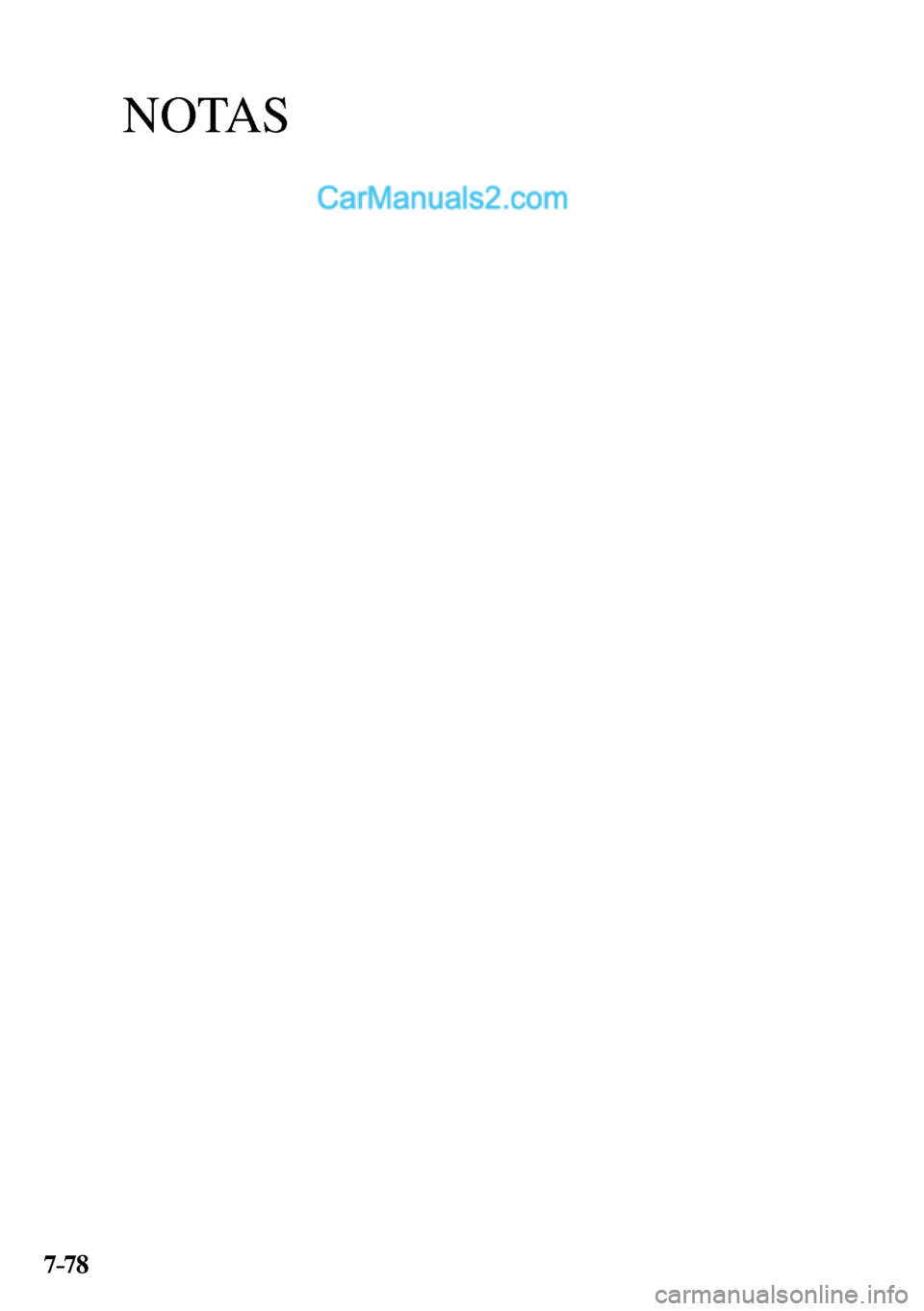

NOTAS


8–1
8Información para el propietario
Información importante para el consumidor incluyendo garantías y
equipos adicionales.
Garantías ............................................................................................ 8-2
Registro de su vehículo en el extranjero ....................................... 8-2
Accesorios y partes adicionales no originales .............................. 8-3
Teléfonos celulares ............................................................................. 8-4
Advertencia de teléfonos celulares ............................................... 8-4
Grabación de datos del vehículo ....................................................... 8-5
Grabación de datos del vehículo ................................................... 8-5
Declaración de conformidad ............................................................. 8-6
Declaración de conformidad ......................................................... 8-6
Compatibilidad electromagnética ................................................... 8-19
Compatibilidad electromagnética ............................................... 8-19
Recolección/Desecho de equipos viejos/baterías usadas ............... 8-21
Información para los usuarios sobre recolección y desecho de
equipos viejos y baterías usadas ................................................. 8-21


8–2
Información para el propietario
Garantías
Registro de su vehículo en el extranjero
Registrar su vehículo en un país extranjero puede resultar problemático dependiendo de
si cumple con las normas especí¿ cas de seguridad y emisión de gases del país en donde
se va a conducir el vehículo. Consecuentemente, su vehículo podría necesitar algunas
modi¿ caciones a su costo personal de manera de cumplir con las reglamentaciones.
Además, debe estar al tanto de los siguientes temas:
El mantenimiento satisfactorio del vehículo podría resultar difícil o imposible en otro país.
Puede no existir el combustible recomendado para su vehículo.
Puede no haber instalaciones, herramientas, equipos de prueba y piezas de repuesto
adecuadas para su vehículo.
Puede no haber un concesionario autorizado Mazda en el país al que planea llevar su
vehículo.
La garantía de Mazda es sólo válida en algunos países.
