2017 MAZDA MODEL MX-5 RF Manual del propietario (in Spanish)

6–41
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Debe cambiar el neumático antes que la
banda cruce toda la banda de rodamiento.
(Con sistema de monitoreo de presión
de aire de los neumáticos)
Después de ajustar la presión de los
neumáticos, será necesario inicializar el
sistema de monitoreo de presión de aire
de los neumáticos para que el sistema
funcione normalmente.
Consulte la sección Inicialización del
sistema de monitoreo de presión de
neumáticos en la página 4-153 .
Cambio de una llanta
ADVERTENCIA
Use siempre llantas del tamaño
correcto para su vehículo:
Usar una llanta de tamaño equivocado
es peligroso. La capacidad de frenado
y la maniobrabilidad del vehículo se
podría ver afectada, ocasionando la
pérdida del control y provocando un
accidente.
PRECAUCION
Una llanta de tamaño incorrecto puede
afectar adversamente:

 Calce del neumático
 Duración de la llanta y cojinetes
 Altura del vehículo sobre el suelo
 Separación de las cadenas para nieve
 Calibración del velocímetro
 Reglaje de faros
 Altura del parachoques
 Sistema de monitoreo de presión de
neumáticos*
NOTA
  Cuando se cambia una llanta por
cualquier razón, se debe veri¿ car
que la nueva llanta sea igual a la que
ha sido especi¿ cada por la fábrica,
en diámetro, ancho del borde y
descentramiento (interior/exterior).
  Para más detalles, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Un balance apropiado de las ruedas le
da una mayor comodidad durante la
conducción y permite reducir el desgaste
de la banda de rodamiento del neumático.
Las ruedas desbalanceadas producen
vibraciones molestas y desgaste desparejo
del neumático, con zonas cóncavas o lisas.


6–42
Mantenimiento y cuidado
Mantenimiento del propietario

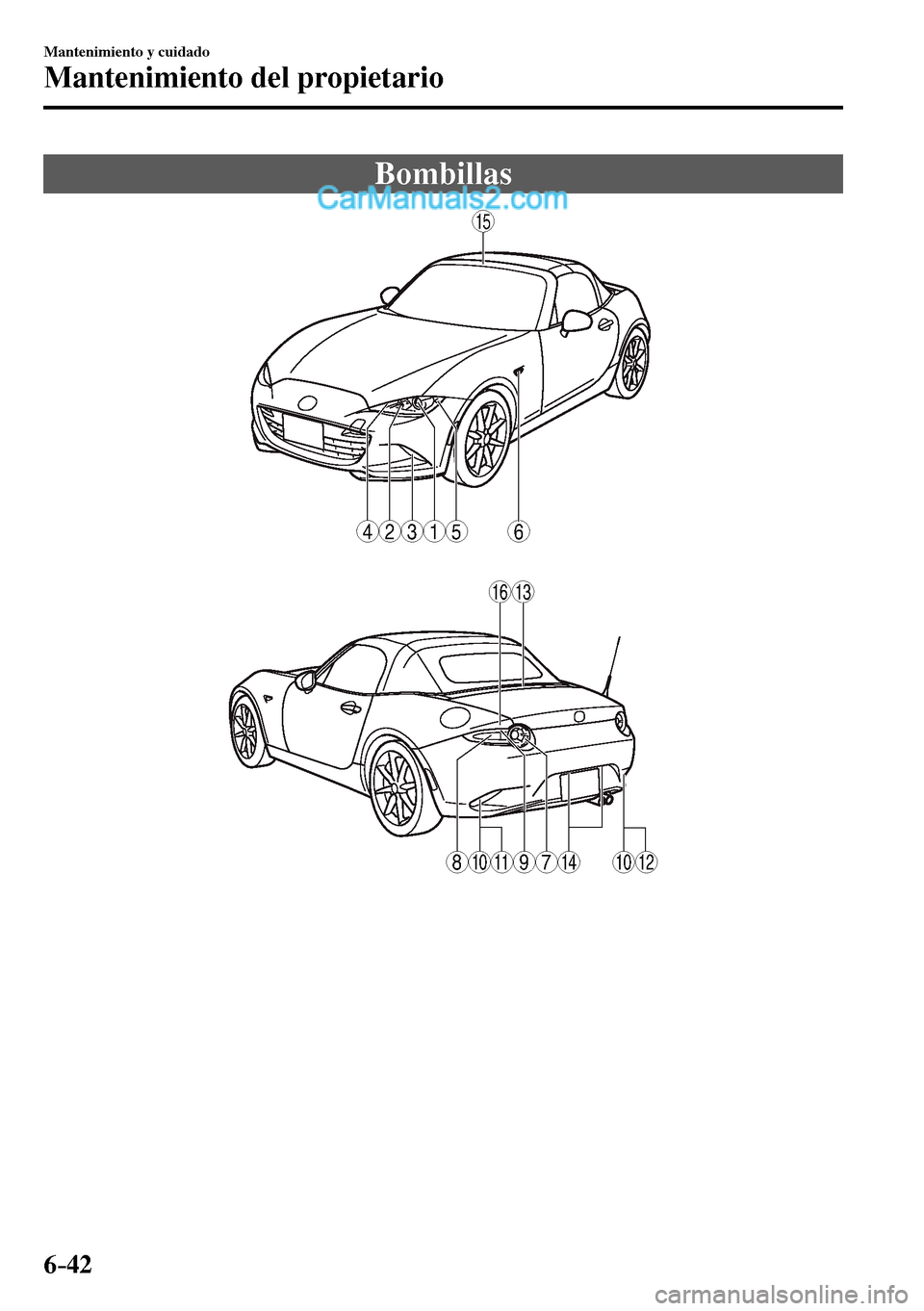

Bombillas
6
15
1316
15234
1011141012789


6–43
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.

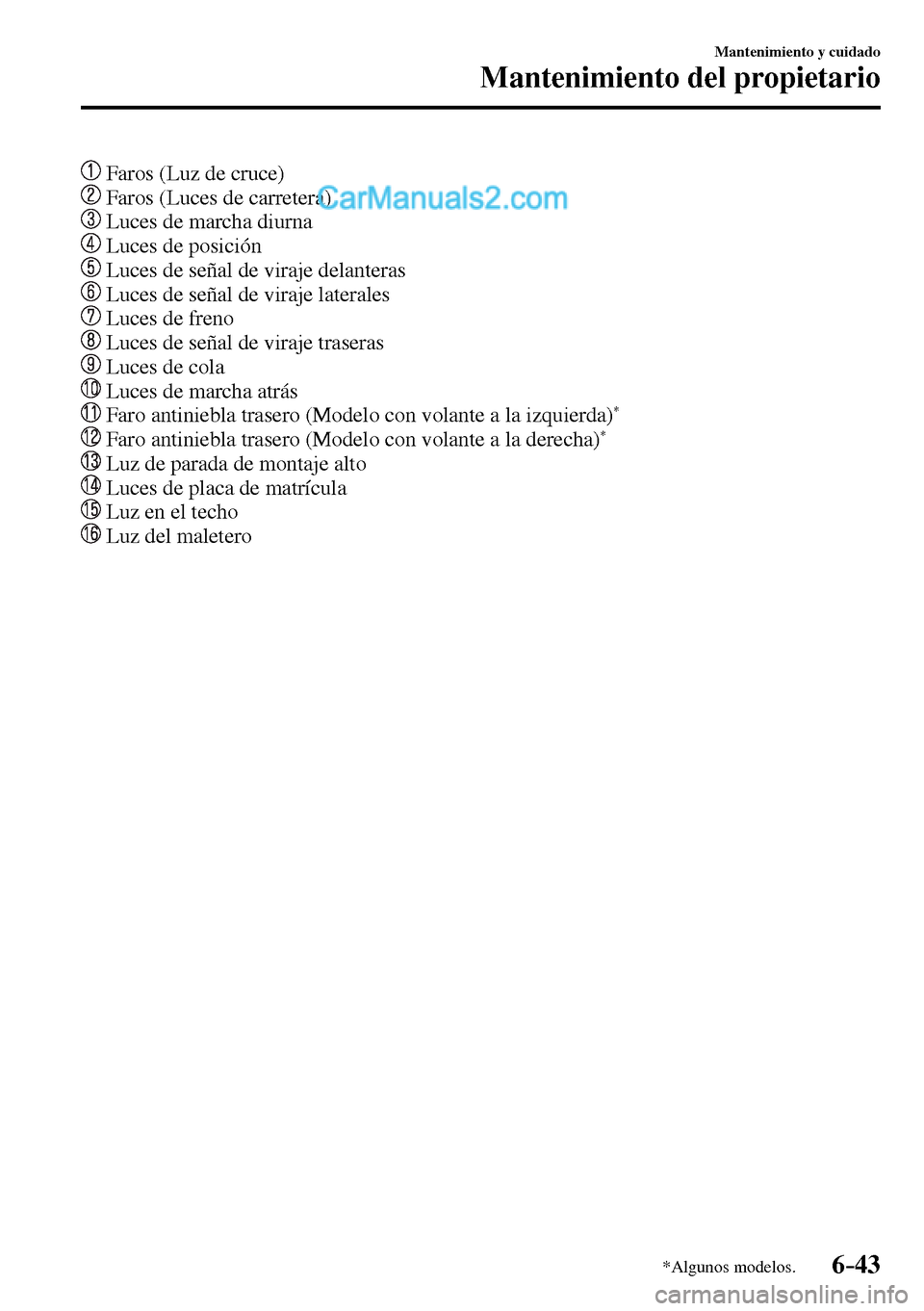

Faros (Luz de cruce)
Faros (Luces de carretera)
Luces de marcha diurna
Luces de posición
Luces de señal de viraje delanteras
Luces de señal de viraje laterales
Luces de freno
Luces de señal de viraje traseras
Luces de cola
Luces de marcha atrás
Faro antiniebla trasero (Modelo con volante a la izquierda) *
Faro antiniebla trasero (Modelo con volante a la derecha) *
Luz de parada de montaje alto
Luces de placa de matrícula
Luz en el techo
Luz del maletero


6–44
Mantenimiento y cuidado
Mantenimiento del propietario

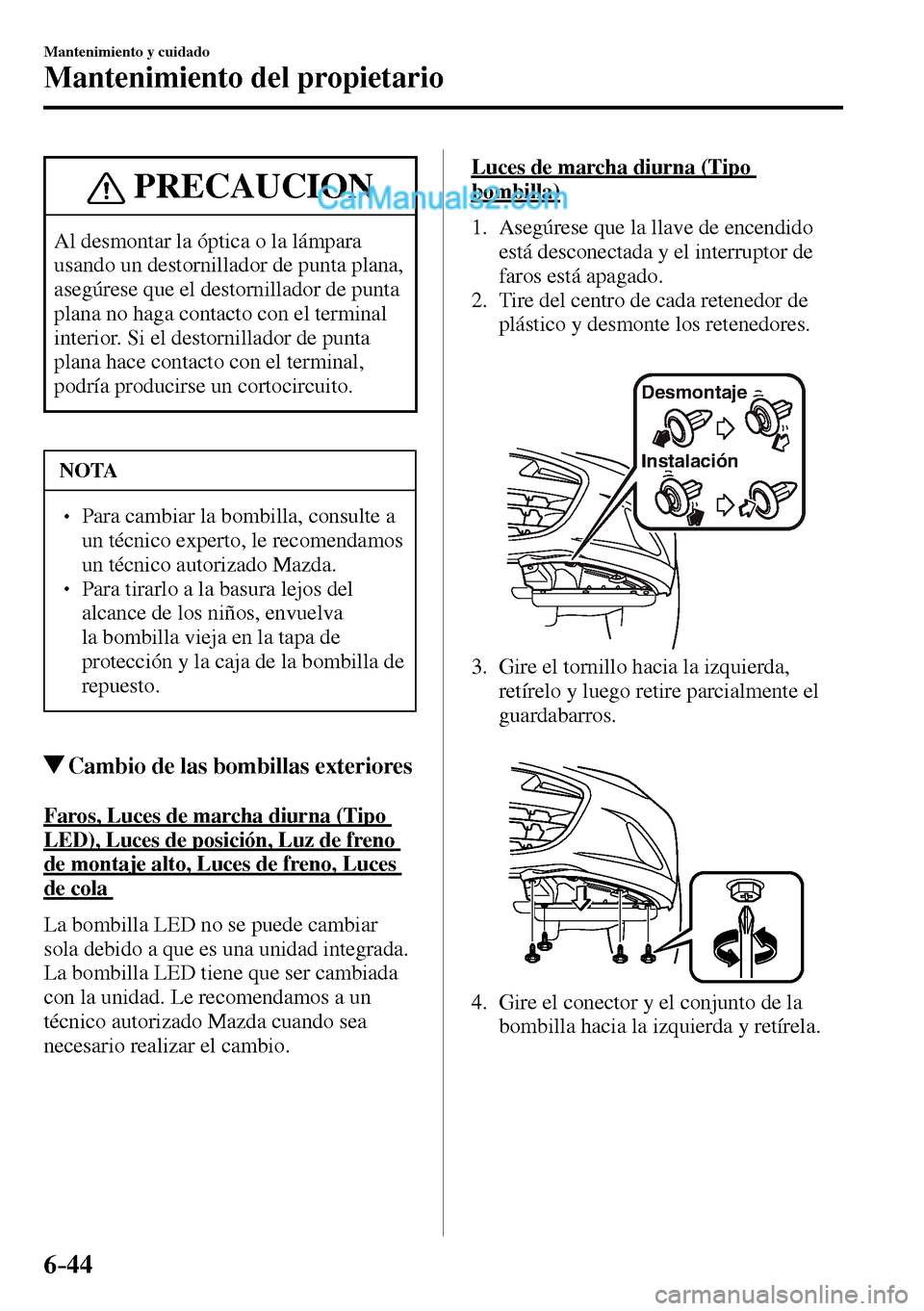

PRECAUCION
Al desmontar la óptica o la lámpara
usando un destornillador de punta plana,
asegúrese que el destornillador de punta
plana no haga contacto con el terminal
interior. Si el destornillador de punta
plana hace contacto con el terminal,
podría producirse un cortocircuito.
NOTA
  Para cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
  Para tirarlo a la basura lejos del
alcance de los niños, envuelva
la bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Cambio de las bombillas exteriores
Faros, Luces de marcha diurna (Tipo
LED), Luces de posición, Luz de freno
de montaje alto, Luces de freno, Luces
de cola
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de marcha diurna (Tipo
bombilla)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
3. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.


6–45
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte la bombilla del conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de desmontaje.
Luces de señal de viraje delanteras
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la derecha, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores,
y luego retire parcialmente el
guardabarros.
Desmontaje
Instalación
4. Desconecte el conector de la unidad
presionando la lengüeta del conector
con su dedo y tirando del conector
hacia atrás.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.


6–46
Mantenimiento y cuidado
Mantenimiento del propietario

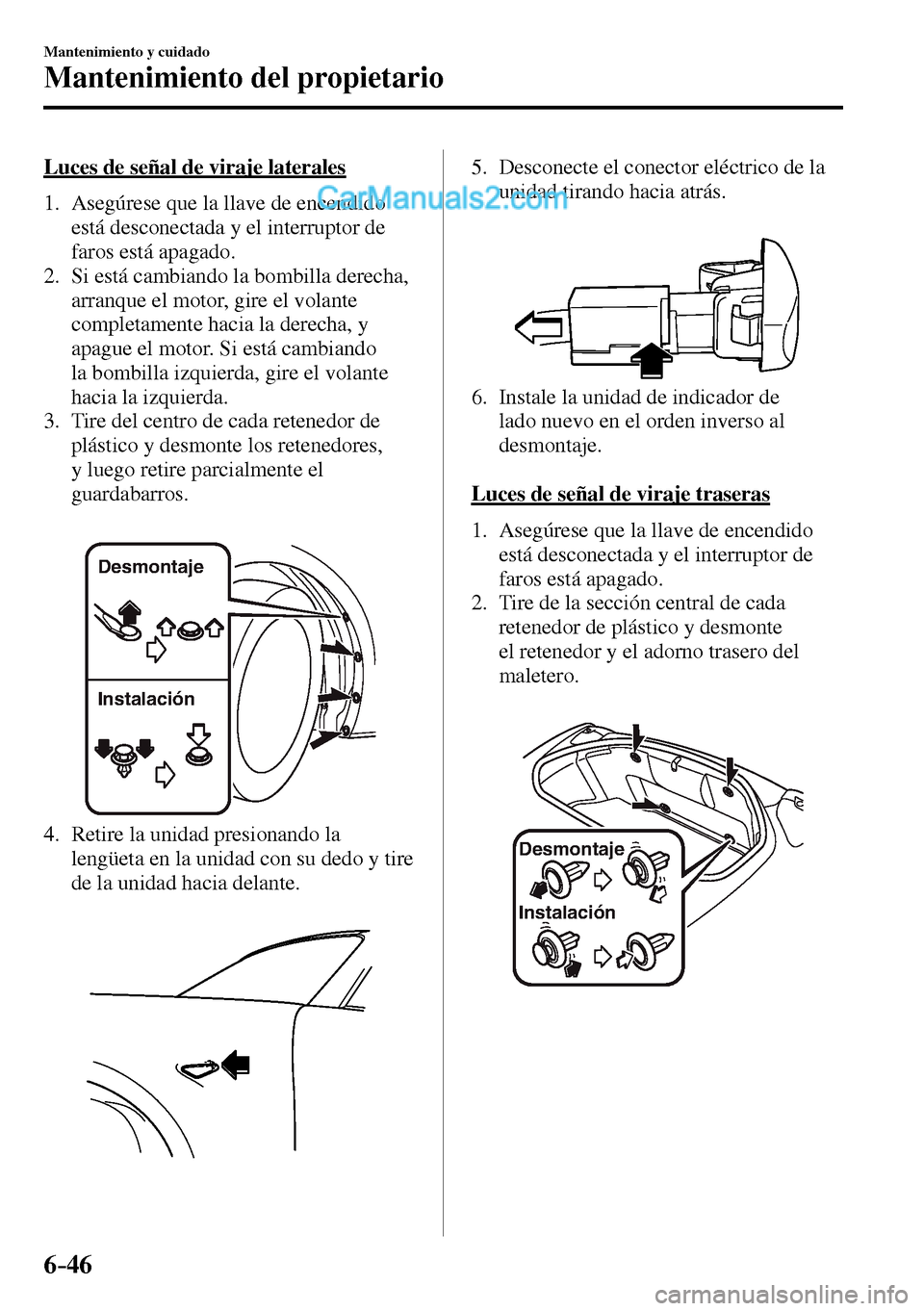

Luces de señal de viraje laterales
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la derecha, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores,
y luego retire parcialmente el
guardabarros.
Desmontaje
Instalación
4. Retire la unidad presionando la
lengüeta en la unidad con su dedo y tire
de la unidad hacia delante.
5. Desconecte el conector eléctrico de la
unidad tirando hacia atrás.
6. Instale la unidad de indicador de
lado nuevo en el orden inverso al
desmontaje.
Luces de señal de viraje traseras
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire de la sección central de cada
retenedor de plástico y desmonte
el retenedor y el adorno trasero del
maletero.
Desmontaje
Instalación


6–47
Mantenimiento y cuidado
Mantenimiento del propietario

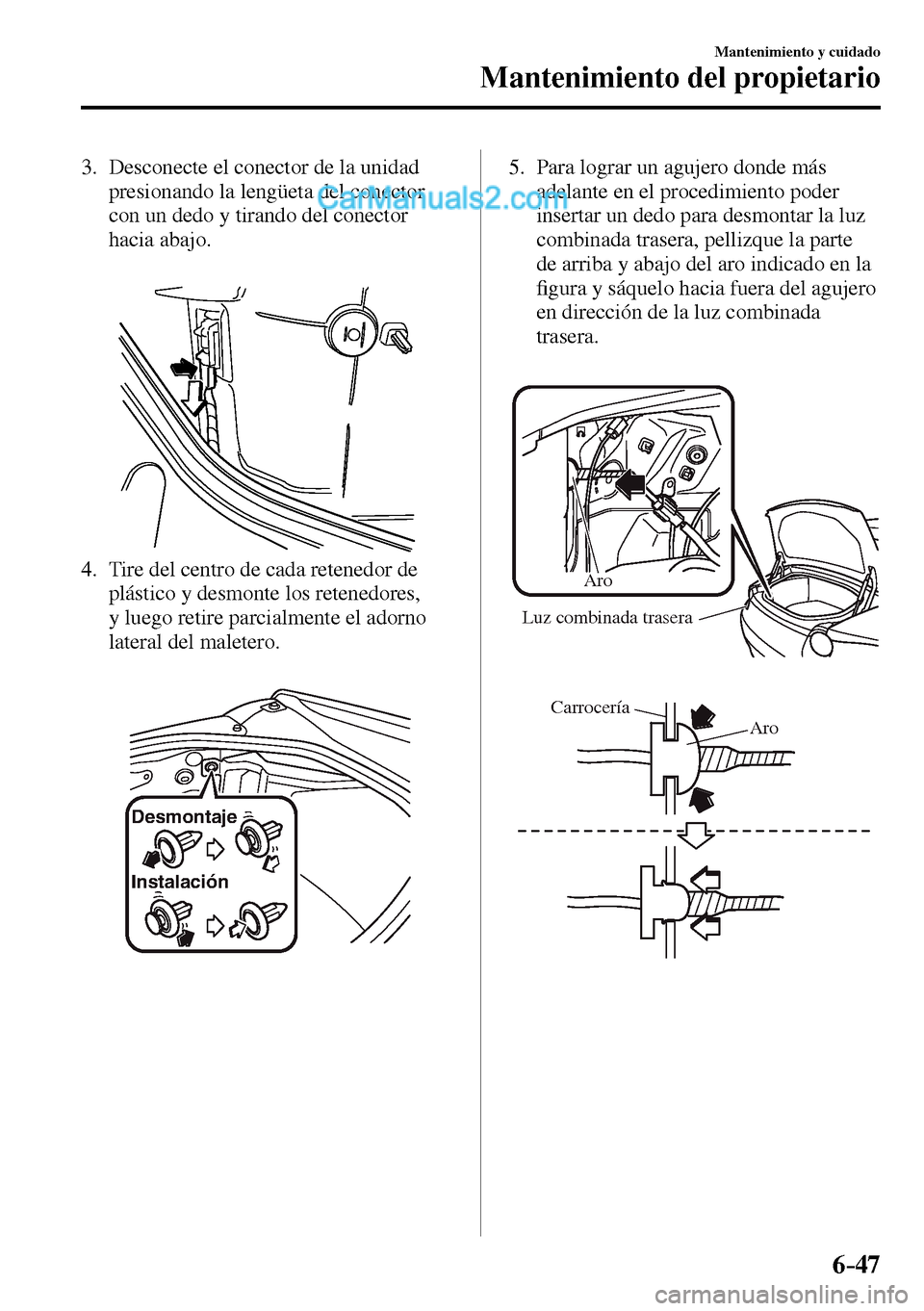

3. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
4. Tire del centro de cada retenedor de
plástico y desmonte los retenedores,
y luego retire parcialmente el adorno
lateral del maletero.
Desmontaje
Instalación
5. Para lograr un agujero donde más
adelante en el procedimiento poder
insertar un dedo para desmontar la luz
combinada trasera, pellizque la parte
de arriba y abajo del aro indicado en la
¿ gura y sáquelo hacia fuera del agujero
en dirección de la luz combinada
trasera.
Aro
Luz combinada trasera
Aro Carrocería


6–48
Mantenimiento y cuidado
Mantenimiento del propietario
6. Aplique cinta protectora tal como se
indica en la ¿ gura. De lo contrario, la
luz combinada trasera hará contacto
con el cuerpo y podría rayarse o
dañarse.
Aplique siempre tres capas de cinta
protectora al área indicada en la ¿ gura.
Cinta protectora
Luz combinada
trasera
Área específica que
necesita protección
PRECAUCION
  No use cinta con demasiada fuerza de
adhesión. De lo contrario, se podría
desprender la pintura del vehículo.
  Aplique siempre tres capas de cinta
protectora al área indicada en la
¿ gura. De lo contrario, la carrocería
podría rayarse o dañarse cuando se
extrae la luz combinada trasera. 7. Retire el tornillo y la tuerca.
8. Para desmontar la luz combinada
trasera, inserte su dedo desde el interior
del maletero y dentro del agujero
desde donde se desmontó el anillo en
el Paso 5, y mientras sostiene la óptica
(parte redonda) de la luz combinada
trasera con su mano, presione la luz
combinada trasera hasta que el gancho
se desenganche del clip.
Luz combinada trasera Gancho
Agujero de instalación
de aro
