2017 MAZDA MODEL CX-5 ESP

Utilize pneus de neve nas quatro rodas
Não exceda a velocidade permitida pelos
seus pneus de neve ou a permitida pela
legislação em vigor.
Europa
Quando utilizar pneus de neve, selecione o
tamanho e a pressão especificados
(página 9-10).
▼Correntes para Pneus
Consulte o código de estrada antes de usar
correntes nos pneus.
CUIDADO
¾As correntes podem afetar a estabilidade
do veículo.
¾Não conduza a uma velocidade superior
a 50 km/h, ou à velocidade
recomendada pelo fabricante,
consoante o valor mais baixo.
¾Conduza com cuidado e evite ressaltos,
buracos e mudanças bruscas de direção.
¾Evite travagens com as rodas
bloqueadas.
¾Não utilize correntes no pneu
sobressalente temporário; poderá
resultar em danos no veículo e no pneu.
Em alguns modelos, o veículo não está
equipado de fábrica com pneu
sobressalente temporário.
¾Não utilize correntes em estradas sem
neve ou gelo. Poderá danificar os pneus e
as correntes.
¾As correntes podem riscar as jantes de
alumínio.
NOTA
Se o seu veículo estiver equipado com
sistema de monitorização da pressão dos
pneus, o sistema poderá não funcionar
corretamente quando utilizar correntes
nos pneus.
Monte as correntes apenas nos pneus
dianteiros.
Não utilize correntes nos pneus traseiros.
Tipos de correntes (Europa)
A Mazda recomenda correntes hexagonais
com elos em aço. Selecione o tipo
adequado à medida dos pneus.
Tamanho Corrente
225/65R17 Hexagonal
225/55R19 Hexagonal
NOTA
Apesar da Mazda recomendar correntes
hexagonais com elos em aço, podem ser
utilizadas todas as correntes de acordo
com as especificações de montagem.
Especificações de montagem (Europa)
Quando montar as correntes de pneus, a
distância entre a banda de rodagem e a
corrente deverá situar-se dentro dos limites
indicados na seguinte tabela.
Antes de Conduzir
Sugestões de Condução
3-67

Informação Sobre o Turbocompressor (SKYACTIV-D 2.2)
CUIDADO
¾Após conduzir por exemplo em auto-estrada a alta velocidade ou durante uma longa
subida, deixe o motor ao ralenti pelo menos 30 segundos antes de o desligar. Caso
contrário, o turbocompressor poderá
danificar-se. Contudo, quando o i-stop opera, o
ralenti é desnecessário.
¾Acelerar demasiado ou exceder o regime máximo do motor, especialmente logo após o
arranque do motor, poderá danificar o turbocompressor.
¾Para proteger o motor, este foi concebido para não ser possível acelerar em demasia logo
após o seu arranque em climas extremamente frios.
O turbocompressor aumenta consideravelmente a potência do motor. A sua conceção
avançada permite um melhor desempenho e requer a mínima manutenção.

Para tirar o melhor proveito, observe as seguintes informações.
1. Substitua o óleo do motor e filtro de óleo de acordo com a Manutenção Programada
(página 6-4).
2. Utilize apenas óleo de motor recomendado (pág. 6-26). NÃO se recomenda a
utilização de aditivos.
Antes de Conduzir
Sugestões de Condução
3-69

África do Sul/Declive até 12%
MODELOPESO TOTAL
DO ATRELADOPESO BRUTO
COMBINADO
Motor Caixa de VelocidadesNorma
de
emis-
sõesSistema
de tra-
çãoAtrelado
sem travõesAtrelado
com tra-
võesAtrelado com
travões
SKYACTIV-G 2.0Caixa de velocidades
manualEURO4 2WD 750 kg 1.000 kg 2.995 kg
SKYACTIV-G 2.0Caixa de velocidades
automáticaEURO4 2WD 750 kg 1.000 kg 3.050 kg
SKYACTIV-G 2.5Caixa de velocidades
automáticaEURO4 4WD 750 kg 1.500 kg 3.635 kg
SKYACTIV-G 2.5Caixa de velocidades
automáticaEURO4 2WD 750 kg 1.500 kg 3.565 kg
SKYACTIV-D 2.2Caixa de velocidades
automáticaEURO4 2WD 750 kg 1.500 kg 3.620 kg
SKYACTIV-D 2.2Caixa de velocidades
automáticaEURO4 4WD 750 kg 1.500 kg 3.643 kg
PESO NO GANCHO DO ATRELADO: 84 kg
AV I S O
Mantenha as cargas dentro dos limites especificados na Tabela de Pesos Limite para
Reboque:
Tentar rebocar cargas superiores àquelas especificadas poderá causar uma condução
perigosa e problemas de desempenho que poderão resultar em ferimentos pessoais ou danos
para o veículo, ou ambos.
Mantenha o peso aplicado no gancho do atrelado dentro dos limites especificados na Tabela
de Pesos Limite para Reboque:
Carregar o atrelado com mais peso atrás do que à frente pode ser perigoso. Tal poderá causar
a perda de controlo do veículo ou um acidente.
NOTA
•O peso total e do gancho do atrelado podem ser determinados através de uma balança
destinada a pesar veículos pesados numa estação de serviço de uma autoestrada ou numa
empresa de serviço de veículos pesados.
•Esta pesagem deve ser efetuada para evitar situações mais perigosas em caso de ventos
fortes, estradas sinuosas e danificadas, ou devido a outras causas.
Antes de Conduzir
Reboque
3-75

▼Dispositivo de Reboque
Sempre que rebocar um atrelado utilize um dispositivo de reboque apropriado.
Recomendamos a utilização de um dispositivo de reboque genuíno Mazda. Utilize os
orifícios originais realizados pelo fabricante do veículo para montar o dispositivo de
reboque. Para mais informações contacte o seu Concessionário Autorizado Mazda.

MÁX 84 Kg
Ponto de acoplamento do
dispositivo de reboque
A
BC
CA:350—420
B:989,7
C:1046,9Unidade:mm ;POB
EF
NPOUBHFN
EP
EJTQPTJUJWP
EF
SFCPRVF
▼▼Pneus
Sempre que rebocar um atrelado, certifique-se que a pressão de todos os pneus se encontra
dentro dos valores recomendados, medidos com os pneus frios, tal como indicado na tabela
de pressão dos pneus que se encontra na estrutura da porta do condutor. As medidas,
capacidade de carga e pressões dos pneus do atrelado devem estar de acordo com as
especificações do fabricante dos pneus.
AV I S O
Nunca utilize o pneu sobressalente temporário quando rebocar um atrelado:
É perigoso utilizar um pneu sobressalente temporário no seu veículo enquanto reboca um
atrelado, pois poderá dar origem a um furo no pneu, perda de controlo e ferimentos nos
ocupantes do veículo.
Antes de Conduzir
Reboque
3-76

▼Sugestões Sobre o Reboque de Atrelados
Antes de conduzir
•Verifique se o seu Mazda mantém um comportamento relativamente normal ao rebocar
um atrelado carregado ou vazio. Não conduza se o veículo apresentar uma inclinação
anormal para a frente ou para trás. Verifique se o peso no gancho está correto, se a
suspensão está em boas condições e se o atrelado não está sobrecarregado. Inspecione o
veículo num Reparador Autorizado Mazda.
•Certifique-se que a carga do atrelado está segura, de forma a evitar que se desloque.
•Certifique-se que os espelhos retrovisores satisfazem a legislação em vigor. Inspecione-os.
•Antes de conduzir, inspecione o funcionamento de todas as luzes do veículo e do atrelado,
bem como todas as ligações do atrelado ao veículo. Pare e volte a inspecionar todas as
luzes e ligações após ter percorrido uma curta distância.
Em condução
•O seu Mazda comportar-se-á de forma distinta quando estiver a rebocar um atrelado,
portanto pratique as curvas, a marcha-atrás e o estacionamento numa zona onde não haja
trânsito.
•Tente acostumar-se ao peso e comprimento extra.
•Não exceda os 100 km/h quando rebocar um atrelado. Se o código de estrada apenas
permitir uma velocidade inferior a 100 km/h para veículos com atrelado, então deverá
respeitar a velocidade imposta no código de estrada.
CUIDADO
Se o veículo exceder os 100 km/h quando estiver a rebocar um atrelado, poderá sofrer danos.
•Em subida, reduza para uma mudança mais baixa, de forma a evitar o sobreaquecimento
ou a sobrecarga do motor, ou ambos.
•Em descida, engrene uma mudança mais baixa e trave com o motor. Preste atenção
constante à velocidade e use os travões apenas quando for necessário. Pressionar o pedal
dos travões durante um período prolongado pode originar um sobreaquecimento dos
travões e perda de eficiência dos mesmos.
Estacionamento
Evite estacionar em planos inclinados quando rebocar um atrelado. Se for mesmo
necessário, siga as seguintes instruções.
Estacionamento em Plano Inclinado
1. Acione o travão de estacionamento e os travões.
2. Solicite a ajuda de uma pessoa para colocar uns calços nas rodas do veículo e no
atrelado enquanto trava o veículo.
Antes de Conduzir
Reboque
3-78

2.(Caixa de velocidades manual)
Continue a pressionar o pedal da
embraiagem de modo firme até o
motor ligar.
3. Verifique se a luz indicadora do botão
de arranque do motor (verde) pisca.
4. Pressione o botão de arranque do
motor utilizando a parte traseira da
chave (conforme indicado) enquanto a
luz indicadora do botão de arranque do
motor (verde) pisca.

Botão de arranque
do motor
Luz indicadoraChave
NOTA
Ao tocar no botão de arranque do
motor, utilizando a parte detrás da
chave como indicado na ilustração,
toque no botão de arranque do motor
com a parte lateral do interruptor de
bloqueio da chave virada para cima.
5. Verifique se a luz indicadora do botão
de arranque do motor (verde) está
ligada.
6. Pressione o botão de arranque do
motor para ligar o motor.
NOTA
•O motor não poderá ser ligado
exceto se o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades manual) for pressionado
totalmente.
•Se existir uma avaria no botão de
arranque do motor, a respetiva luz
indicadora (amber) pisca. Neste
caso, o motor poderá ligar, contudo,
solicite a inspeção do veículo num
reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
•Se a luz indicadora do botão de
arranque do motor (verde) não ligar,
efetue a operação novamente a
partir do início. Se não ligar,
inspecione o veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
•Para comutar a posição da ignição
sem ligar o motor, efetue as
seguintes operações depois da luz
indicadora do botão de arranque do
motor (verde) acender.
1. Liberte o pedal da embraiagem
(caixa de velocidades manual)
ou o pedal dos travões (caixa de
velocidades automática).
2. Pressione o botão de arranque
do motor para comutar a
posição da ignição. A ignição
comuta pela ordem ACC, ON e
off cada vez que o botão do
motor de arranque é
pressionado. Para voltar a
comutar a posição da ignição,
efetue a operação a partir do
início.
Durante a Condução
Arranque/Paragem do Motor
4-11

AV I S O
Não se baseie completamente na função prevenção de deslocamento do veículo.
¾A função prevenção de deslocamento do veículo é uma função suplementar que opera
durante um máximo de quatro segundos após libertar o pedal dos travões e acelerar o
veículo a partir de uma condição de paragem do motor ao ralenti. Confiar excessivamente
no sistema poderá resultar num acidente inesperado se o veículo acelerar
inesperadamente. Antes de começar a conduzir o veículo, confirme sempre as condições de
segurança circundantes e opere a alavanca de velocidades, pedal dos travões e o pedal do
acelerador apropriadamente. Note que o veículo poderá deslocar-se inesperadamente
consoante a carga do veículo ou se estiver a rebocar um atrelado.
¾Note que o veículo poderá mover-se subitamente se a desativação da prevenção de
deslocamento do veículo ocorrer nas seguintes condições:
¾A alavanca de velocidades está na posição N.
¾Se a alavanca de velocidades for movida para a posição N e o pedal dos travões for
libertado quando a função i-stop está a funcionar, a força de travagem é gradualmente
libertada. Para acelerar o veículo, liberte o pedal dos travões após o motor ligar
novamente e coloque a alavanca de velocidades numa posição diferente da posição N.
NOTA
•Quando o veículo está parado numa superfície de inclinação acentuada, a função de
prevenção de deslocamento do veículo não opera devido ao facto do motor se encontrar
ao ralenti.
•A resposta do pedal dos travões poderá variar, podendo ocorrer um som dos travões, ou o
pedal dos travões poderá vibrar devido ao funcionamento da função prevenção de
deslocamento do veículo. Contudo, isto não significa a existência de avaria.
▼Luz Avisadora i-stop (Amber)/Luz Indicadora i-stop (Verde)
Para assegurar uma utilização segura e confortável do veículo, o sistema i-stop monitoriza
constantemente as operações do condutor, o ambiente interior e exterior do veículo, o seu
estado de funcionamento e utiliza a luz avisadora i-stop (amber) e a luz indicadora i-stop
(verde) para informar o condutor sobre os vários cuidados e avisos.
NOTA
Em veículos equipados com o ecrã central, o estado do funcionamento do i-stop é indicado
no ecrã de controlo do estado de monitorização de combustível.
Consulte Ecrã de Controlo de Estado na página 4-108.
Durante a Condução
Arranque/Paragem do Motor
4-22

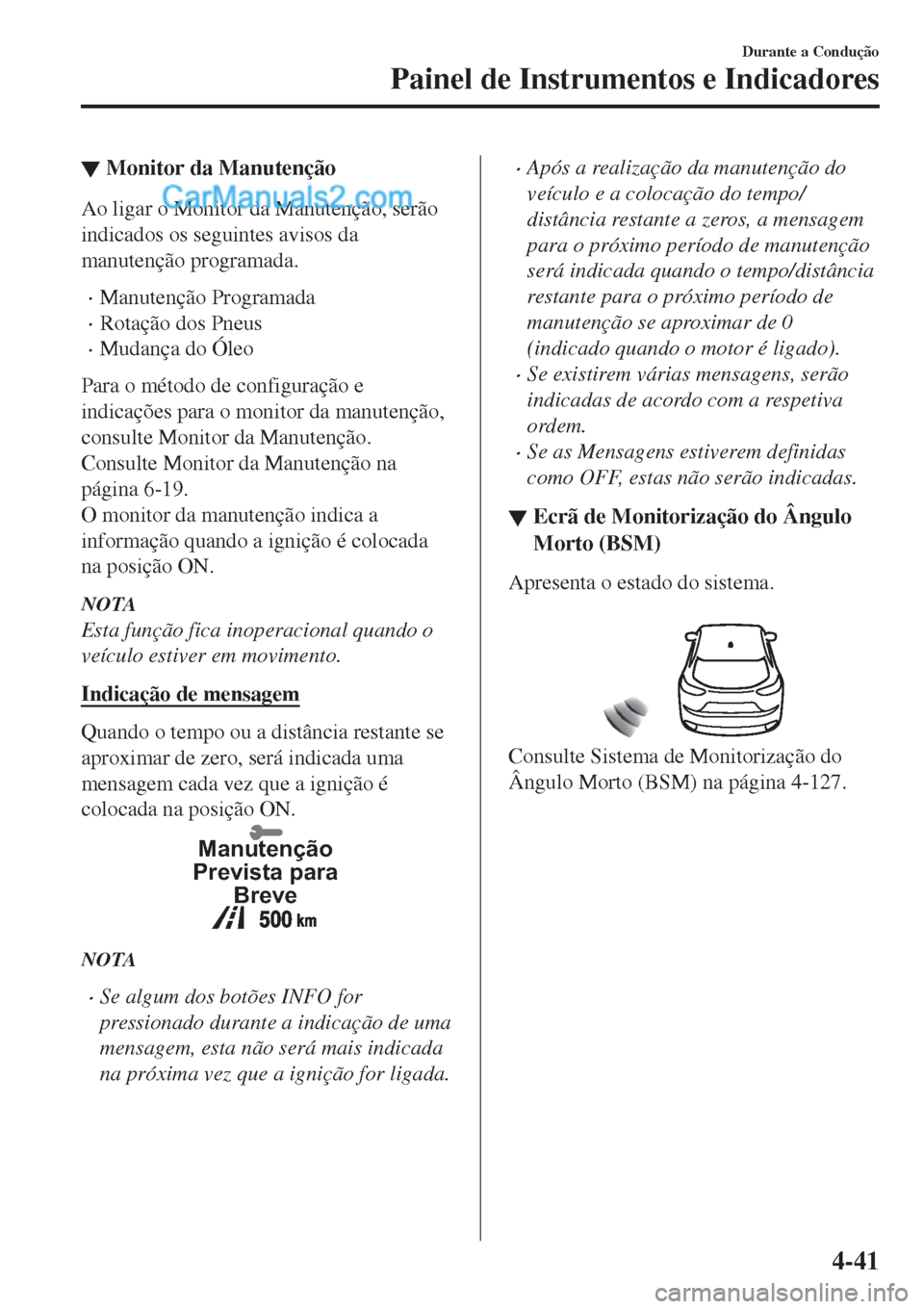

▼Monitor da Manutenção
Ao ligar o Monitor da Manutenção, serão
indicados os seguintes avisos da
manutenção programada.
•Manutenção Programada
•Rotação dos Pneus
•Mudança do Óleo
Para o método de configuração e
indicações para o monitor da manutenção,
consulte Monitor da Manutenção.
Consulte Monitor da Manutenção na
página 6-19.
O monitor da manutenção indica a
informação quando a ignição é colocada
na posição ON.
NOTA
Esta função fica inoperacional quando o
veículo estiver em movimento.
Indicação de mensagem
Quando o tempo ou a distância restante se
aproximar de zero, será indicada uma
mensagem cada vez que a ignição é
colocada na posição ON.
Manutenção
Prevista para
Breve
NOTA
•Se algum dos botões INFO for
pressionado durante a indicação de uma
mensagem, esta não será mais indicada
na próxima vez que a ignição for ligada.
•Após a realização da manutenção do
veículo e a colocação do tempo/
distância restante a zeros, a mensagem
para o próximo período de manutenção
será indicada quando o tempo/distância
restante para o próximo período de
manutenção se aproximar de 0
(indicado quando o motor é ligado).
•Se existirem várias mensagens, serão
indicadas de acordo com a respetiva
ordem.
•Se as Mensagens estiverem definidas
como OFF, estas não serão indicadas.
▼▼Ecrã de Monitorização do Ângulo
Morto (BSM)
Apresenta o estado do sistema.

Consulte Sistema de Monitorização do
Ângulo Morto (BSM) na página 4-127.
Durante a Condução
Painel de Instrumentos e Indicadores
4-41
