2017 Lexus GS350 Manual de navegação (in Portuguese)

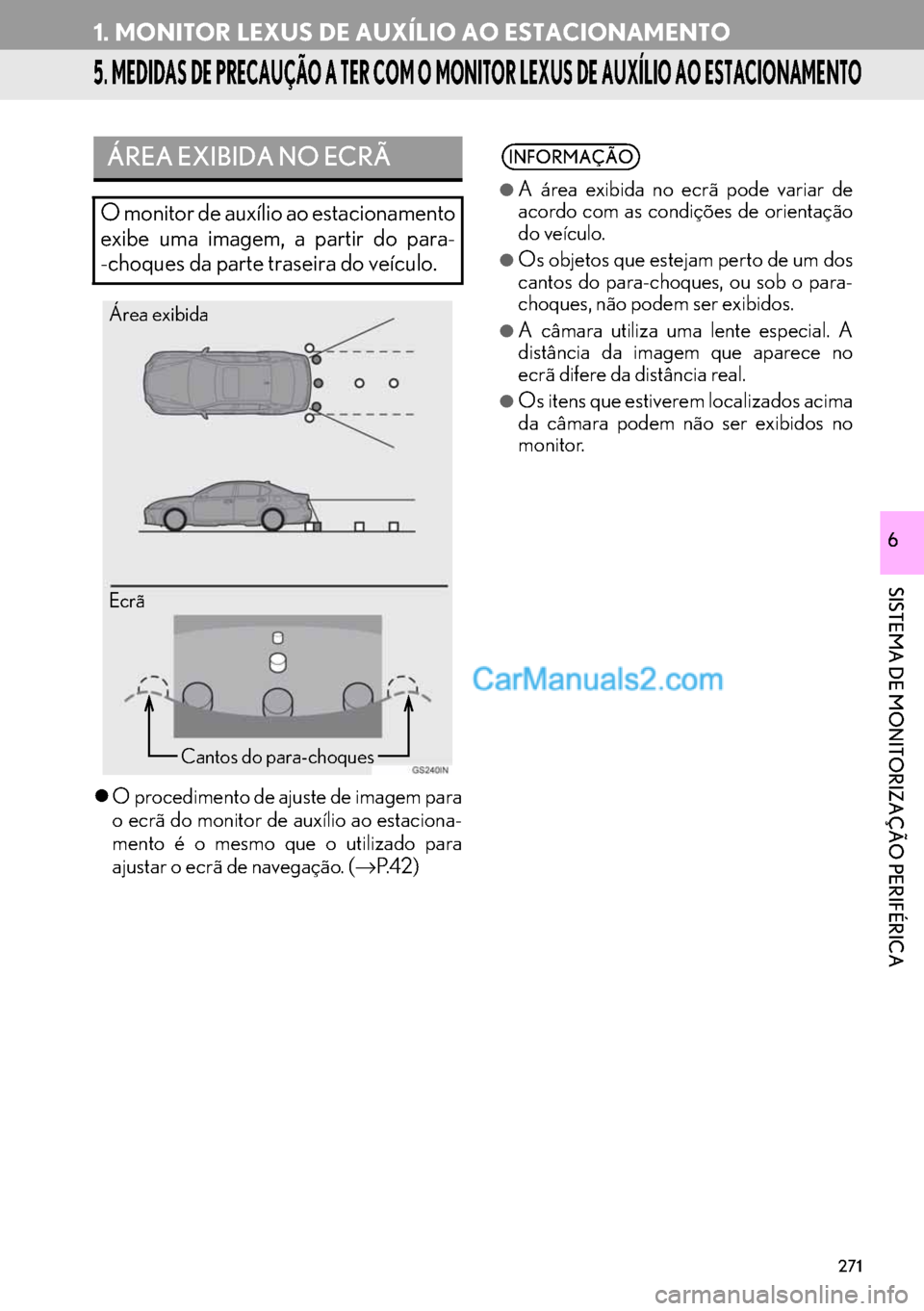

271
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
5. MEDIDAS DE PRECAUÇÃO A TER COM O MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
zO procedimento de ajuste de imagem para
o ecrã do monitor de auxílio ao estaciona-
mento é o mesmo que o utilizado para
ajustar o ecrã de navegação. (→P. 4 2 )
ÁREA EXIBIDA NO ECRÃ
O monitor de auxílio ao estacionamento
exibe uma imagem, a partir do para-
-choques da parte traseira do veículo.
Ecrã Área exibida
Cantos do para-choques
INFORMAÇÃO
●
A área exibida no ecrã pode variar de
acordo com as condições de orientação
do veículo.
●Os objetos que estejam perto de um dos
cantos do para-choques, ou sob o para-
choques, não podem ser exibidos.
●A câmara utiliza uma lente especial. A
distância da imagem que aparece no
ecrã difere da distância real.
●Os itens que estiverem localizados acima
da câmara podem não ser exibidos no
monitor.

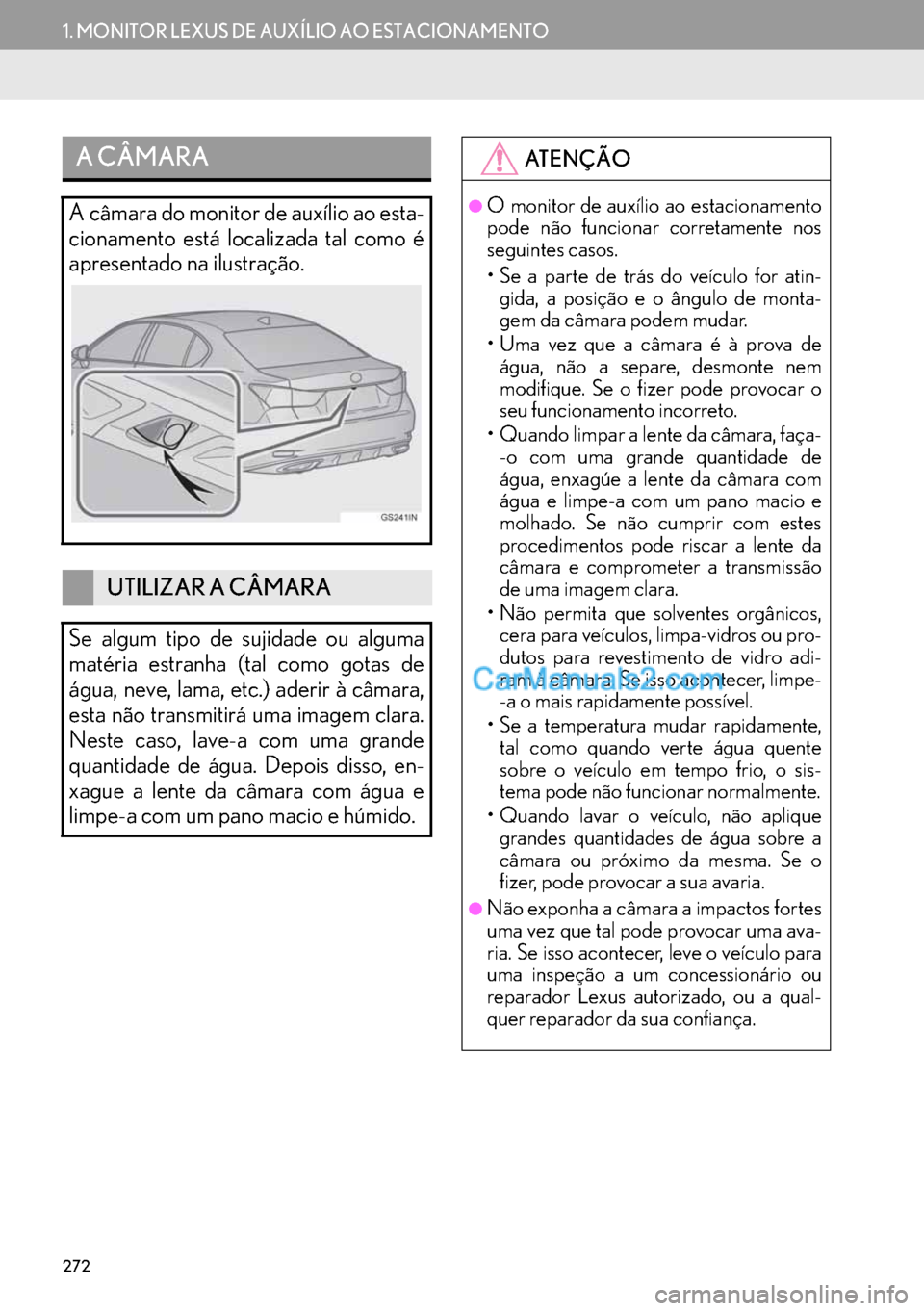

272
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
A CÂMARA
A câmara do monitor de auxílio ao esta-
cionamento está localizada tal como é
apresentado na ilustração.
UTILIZAR A CÂMARA
Se algum tipo de sujidade ou alguma
matéria estranha (tal como gotas de
água, neve, lama, etc.) aderir à câmara,
esta não transmitirá uma imagem clara.
Neste caso, lave-a com uma grande
quantidade de água. Depois disso, en-
xague a lente da câmara com água e
limpe-a com um pano macio e húmido.
ATENÇÃO
●O monitor de auxílio ao estacionamento
pode não funcionar corretamente nos
seguintes casos.
• Se a parte de trás do veículo for atin-
gida, a posição e o ângulo de monta-
gem da câmara podem mudar.
• Uma vez que a câmara é à prova de
água, não a separe, desmonte nem
modifique. Se o fizer pode provocar o
seu funcionamento incorreto.
• Quando limpar a lente da câmara, faça-
-o com uma grande quantidade de
água, enxagúe a lente da câmara com
água e limpe-a com um pano macio e
molhado. Se não cumprir com estes
procedimentos pode riscar a lente da
câmara e comprometer a transmissão
de uma imagem clara.
• Não permita que solventes orgânicos,
cera para veículos, limpa-vidros ou pro-
dutos para revestimento de vidro adi-
ram à câmara. Se isso acontecer, limpe-
-a o mais rapidamente possível.
• Se a temperatura mudar rapidamente,
tal como quando verte água quente
sobre o veículo em tempo frio, o sis-
tema pode não funcionar normalmente.
• Quando lavar o veículo, não aplique
grandes quantidades de água sobre a
câmara ou próximo da mesma. Se o
fizer, pode provocar a sua avaria.
●Não exponha a câmara a impactos fortes
uma vez que tal pode provocar uma ava-
ria. Se isso acontecer, leve o veículo para
uma inspeção a um concessionário ou
reparador Lexus autorizado, ou a qual-
quer reparador da sua confiança.

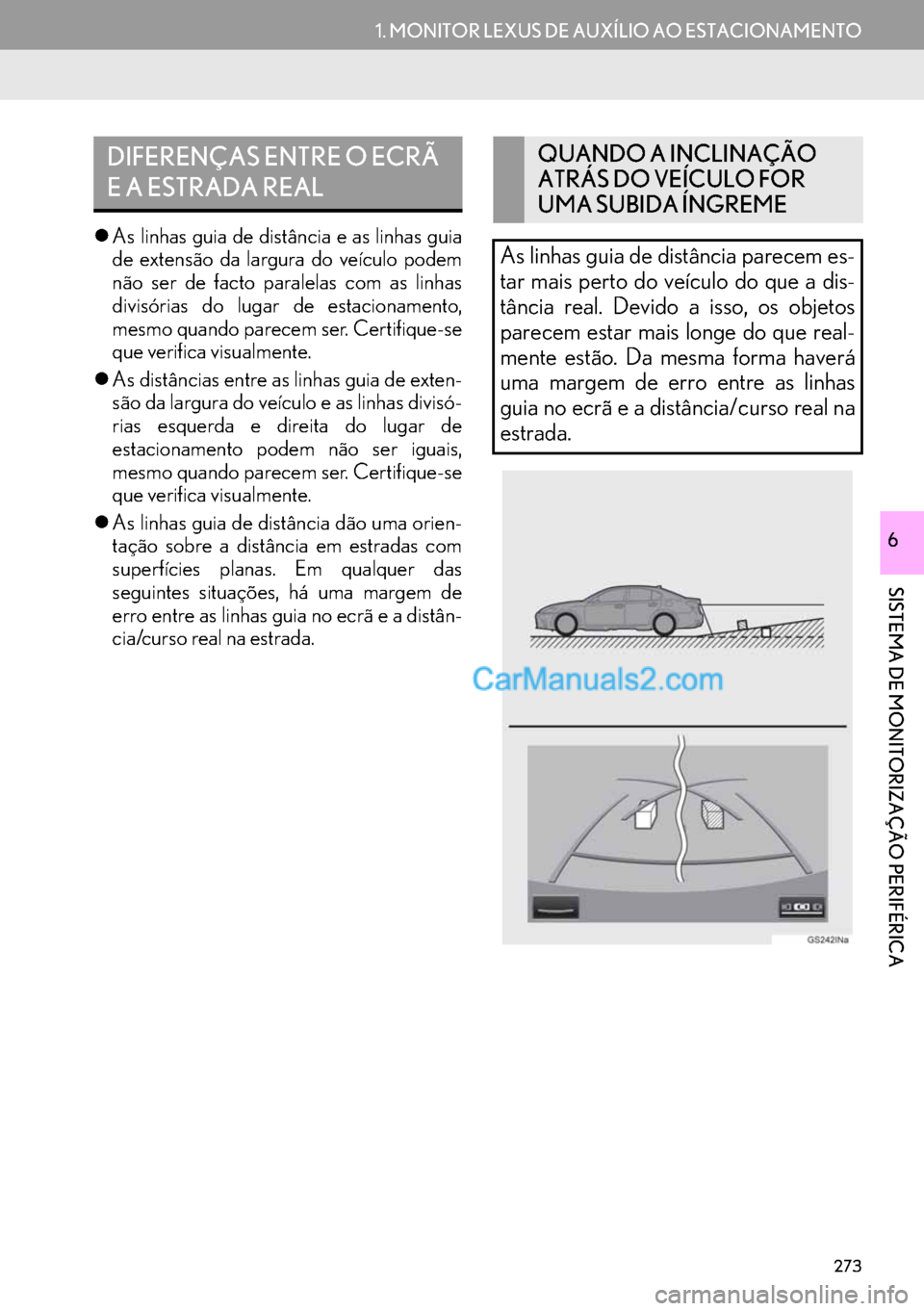

273
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
zAs linhas guia de distância e as linhas guia
de extensão da largura do veículo podem
não ser de facto paralelas com as linhas
divisórias do lugar de estacionamento,
mesmo quando parecem ser. Certifique-se
que verifica visualmente.
zAs distâncias entre as linhas guia de exten-
são da largura do veículo e as linhas divisó-
rias esquerda e direita do lugar de
estacionamento podem não ser iguais,
mesmo quando parecem ser. Certifique-se
que verifica visualmente.
zAs linhas guia de distância dão uma orien-
tação sobre a distância em estradas com
superfícies planas. Em qualquer das
seguintes situações, há uma margem de
erro entre as linhas guia no ecrã e a distân-
cia/curso real na estrada.
DIFERENÇAS ENTRE O ECRÃ
E A ESTRADA REALQUANDO A INCLINAÇÃO
ATRÁS DO VEÍCULO FOR
UMA SUBIDA ÍNGREME
As linhas guia de distância parecem es-
tar mais perto do veículo do que a dis-
tância real. Devido a isso, os objetos
parecem estar mais longe do que real-
mente estão. Da mesma forma haverá
uma margem de erro entre as linhas
guia no ecrã e a distância/curso real na
estrada.

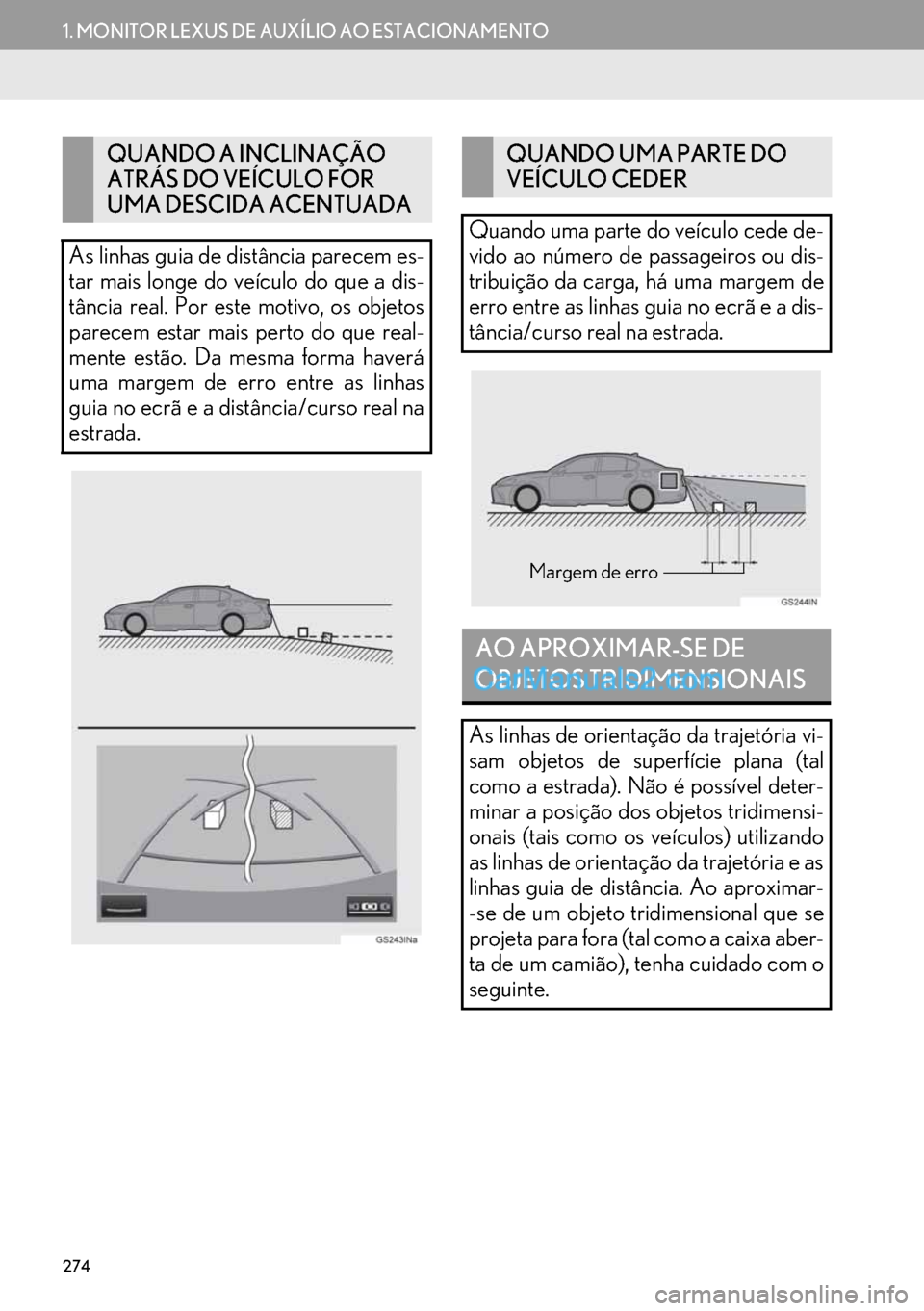

274
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
QUANDO A INCLINAÇÃO
ATRÁS DO VEÍCULO FOR
UMA DESCIDA ACENTUADA
As linhas guia de distância parecem es-
tar mais longe do veículo do que a dis-
tância real. Por este motivo, os objetos
parecem estar mais perto do que real-
mente estão. Da mesma forma haverá
uma margem de erro entre as linhas
guia no ecrã e a distância/curso real na
estrada.QUANDO UMA PARTE DO
VEÍCULO CEDER
Quando uma parte do veículo cede de-
vido ao número de passageiros ou dis-
tribuição da carga, há uma margem de
erro entre as linhas guia no ecrã e a dis-
tância/curso real na estrada.
AO APROXIMAR-SE DE
OBJETOS TRIDIMENSIONAIS
As linhas de orientação da trajetória vi-
sam objetos de superfície plana (tal
como a estrada). Não é possível deter-
minar a posição dos objetos tridimensi-
onais (tais como os veículos) utilizando
as linhas de orientação da trajetória e as
linhas guia de distância. Ao aproximar-
-se de um objeto tridimensional que se
projeta para fora (tal como a caixa aber-
ta de um camião), tenha cuidado com o
seguinte.
Margem de erro

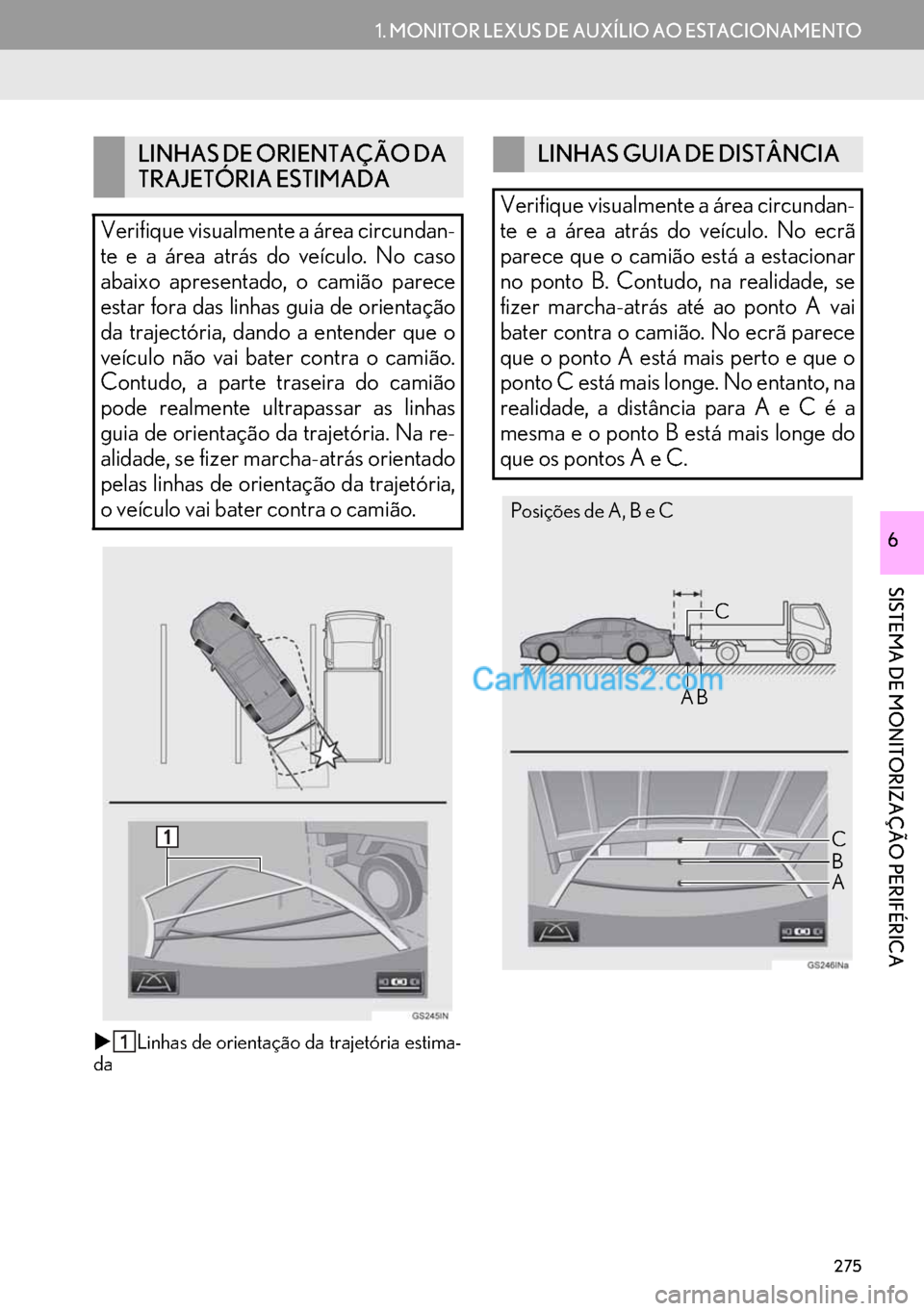

275
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
XLinhas de orientação da trajetória estima-
da
LINHAS DE ORIENTAÇÃO DA
TRAJETÓRIA ESTIMADA
Verifique visualmente a área circundan-
te e a área atrás do veículo. No caso
abaixo apresentado, o camião parece
estar fora das linhas guia de orientação
da trajectória, dando a entender que o
veículo não vai bater contra o camião.
Contudo, a parte traseira do camião
pode realmente ultrapassar as linhas
guia de orientação da trajetória. Na re-
alidade, se fizer marcha-atrás orientado
pelas linhas de orientação da trajetória,
o veículo vai bater contra o camião.LINHAS GUIA DE DISTÂNCIA
Verifique visualmente a área circundan-
te e a área atrás do veículo. No ecrã
parece que o camião está a estacionar
no ponto B. Contudo, na realidade, se
fizer marcha-atrás até ao ponto A vai
bater contra o camião. No ecrã parece
que o ponto A está mais perto e que o
ponto C está mais longe. No entanto, na
realidade, a distância para A e C é a
mesma e o ponto B está mais longe do
que os pontos A e C.
Posições de A, B e C
C
A B
C
AB

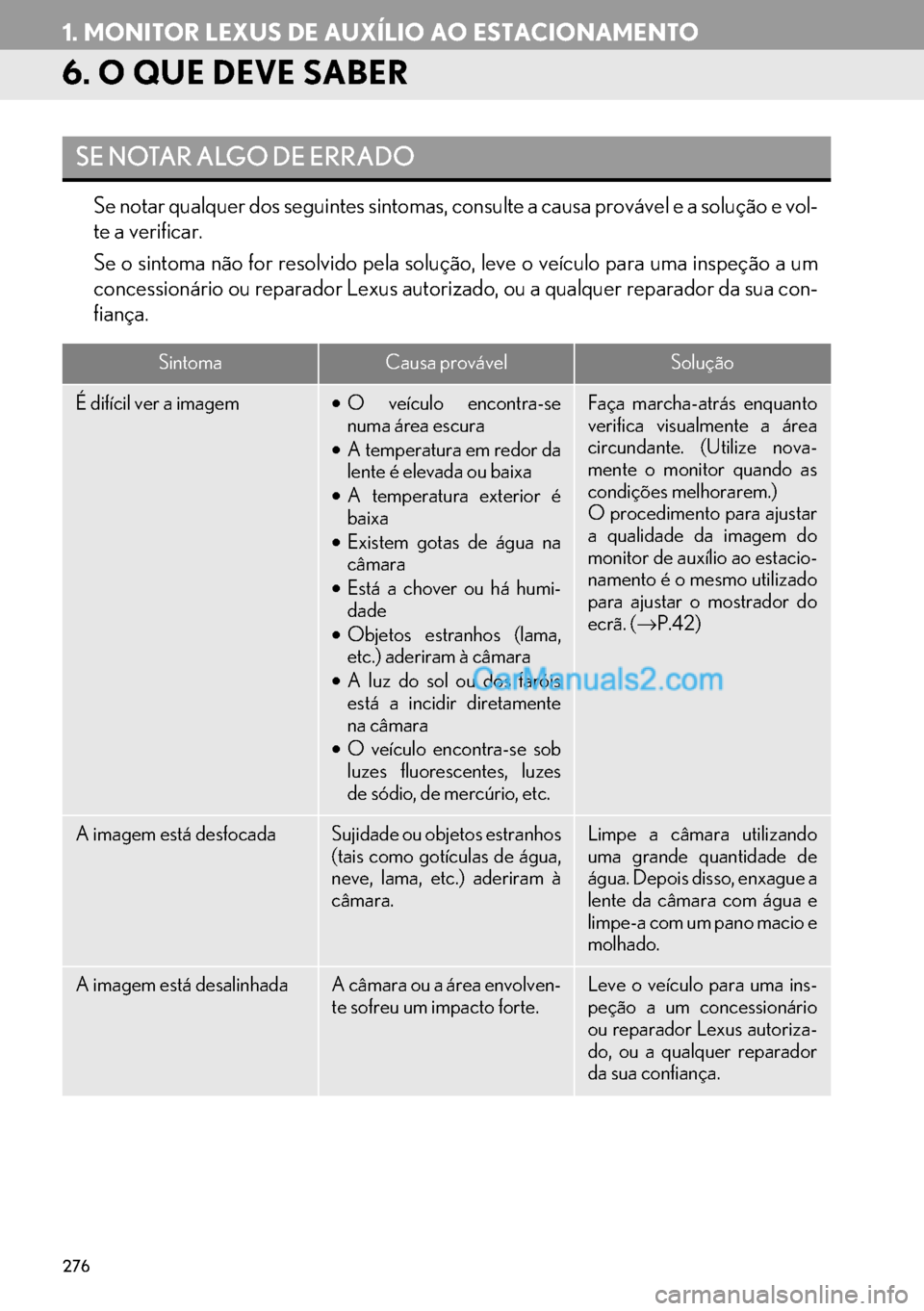

276
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
6. O QUE DEVE SABER
Se notar qualquer dos seguintes sintomas, consulte a causa provável e a solução e vol-
te a verificar.
Se o sintoma não for resolvido pela solução, leve o veículo para uma inspeção a um
concessionário ou reparador Lexus autorizado, ou a qualquer reparador da sua con-
fiança.
SE NOTAR ALGO DE ERRADO
SintomaCausa provávelSolução
É difícil ver a imagem•O veículo encontra-se
numa área escura
•A temperatura em redor da
lente é elevada ou baixa
•A temperatura exterior é
baixa
•Existem gotas de água na
câmara
•Está a chover ou há humi-
dade
•Objetos estranhos (lama,
etc.) aderiram à câmara
•A luz do sol ou dos faróis
está a incidir diretamente
na câmara
•O veículo encontra-se sob
luzes fluorescentes, luzes
de sódio, de mercúrio, etc.Faça marcha-atrás enquanto
verifica visualmente a área
circundante. (Utilize nova-
mente o monitor quando as
condições melhorarem.)
O procedimento para ajustar
a qualidade da imagem do
monitor de auxílio ao estacio-
namento é o mesmo utilizado
para ajustar o mostrador do
ecrã. (→P.42)
A imagem está desfocadaSujidade ou objetos estranhos
(tais como gotículas de água,
neve, lama, etc.) aderiram à
câmara.Limpe a câmara utilizando
uma grande quantidade de
água. Depois disso, enxague a
lente da câmara com água e
limpe-a com um pano macio e
molhado.
A imagem está desalinhadaA câmara ou a área envolven-
te sofreu um impacto forte.Leve o veículo para uma ins-
peção a um concessionário
ou reparador Lexus autoriza-
do, ou a qualquer reparador
da sua confiança.

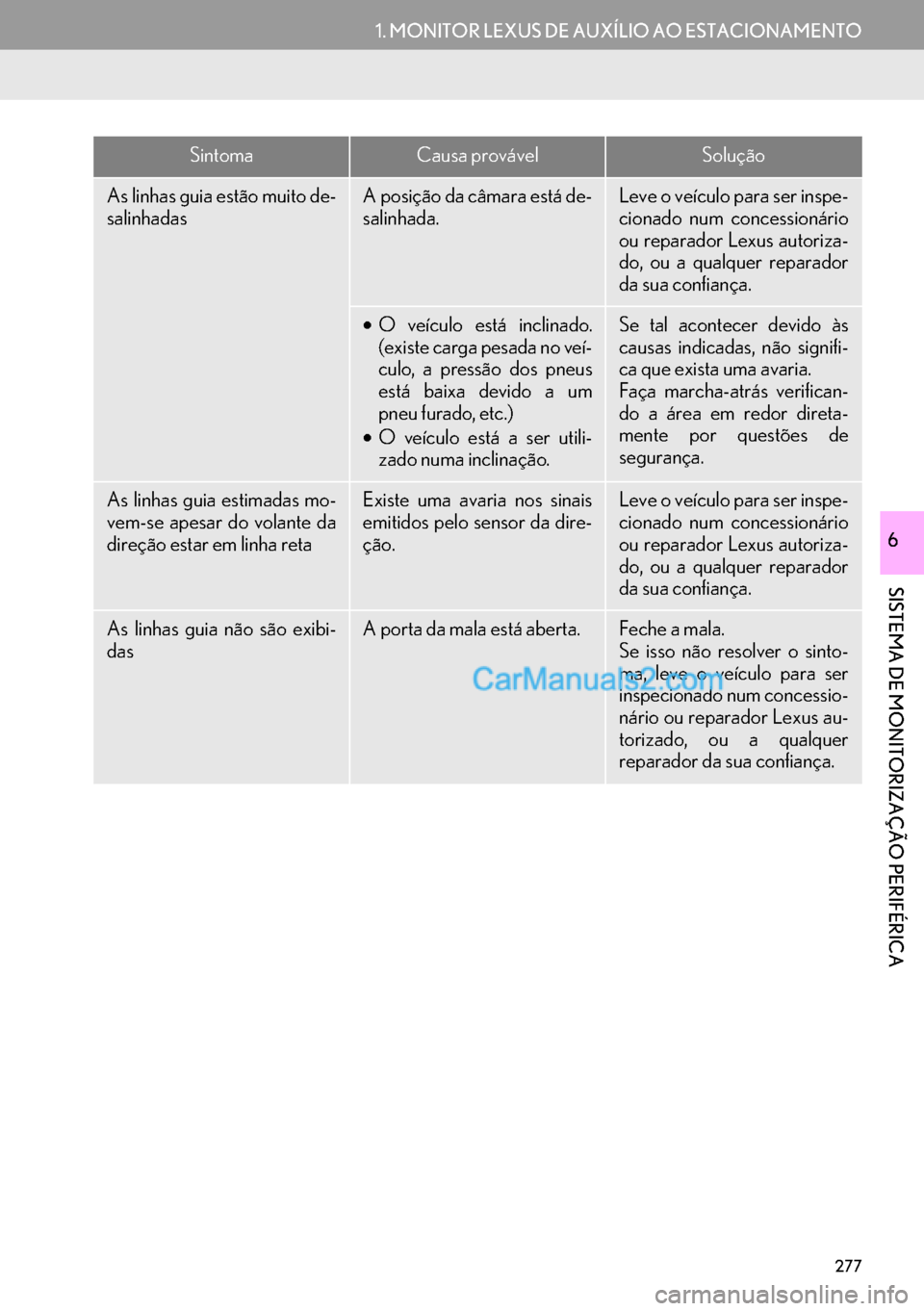

277
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
As linhas guia estão muito de-
salinhadasA posição da câmara está de-
salinhada.Leve o veículo para ser inspe-
cionado num concessionário
ou reparador Lexus autoriza-
do, ou a qualquer reparador
da sua confiança.
•O veículo está inclinado.
(existe carga pesada no veí-
culo, a pressão dos pneus
está baixa devido a um
pneu furado, etc.)
•O veículo está a ser utili-
zado numa inclinação.Se tal acontecer devido às
causas indicadas, não signifi-
ca que exista uma avaria.
Faça marcha-atrás verifican-
do a área em redor direta-
mente por questões de
segurança.
As linhas guia estimadas mo-
vem-se apesar do volante da
direção estar em linha retaExiste uma avaria nos sinais
emitidos pelo sensor da dire-
ção.Leve o veículo para ser inspe-
cionado num concessionário
ou reparador Lexus autoriza-
do, ou a qualquer reparador
da sua confiança.
As linhas guia não são exibi-
dasA porta da mala está aberta.Feche a mala.
Se isso não resolver o sinto-
ma, leve o veículo para ser
inspecionado num concessio-
nário ou reparador Lexus au-
torizado, ou a qualquer
reparador da sua confiança.
SintomaCausa provávelSolução

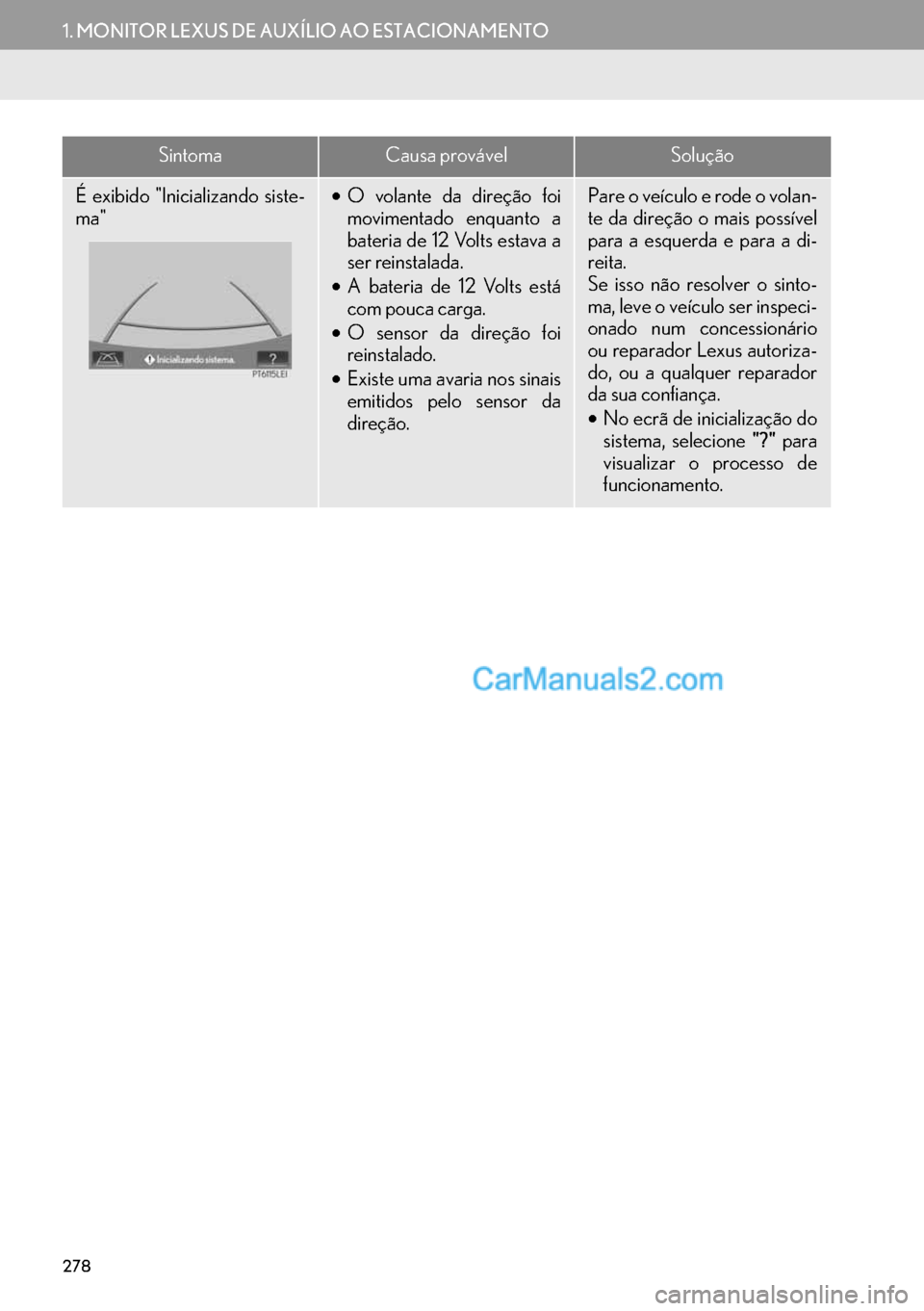

278
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
É exibido "Inicializando siste-
ma"•O volante da direção foi
movimentado enquanto a
bateria de 12 Volts estava a
ser reinstalada.
•A bateria de 12 Volts está
com pouca carga.
•O sensor da direção foi
reinstalado.
•Existe uma avaria nos sinais
emitidos pelo sensor da
direção.Pare o veículo e rode o volan-
te da direção o mais possível
para a esquerda e para a di-
reita.
Se isso não resolver o sinto-
ma, leve o veículo ser inspeci-
onado num concessionário
ou reparador Lexus autoriza-
do, ou a qualquer reparador
da sua confiança.
•No ecrã de inicialização do
sistema, selecione "?" para
visualizar o processo de
funcionamento.
SintomaCausa provávelSolução
