2017 Lexus GS350 Manual de navegação (in Portuguese)

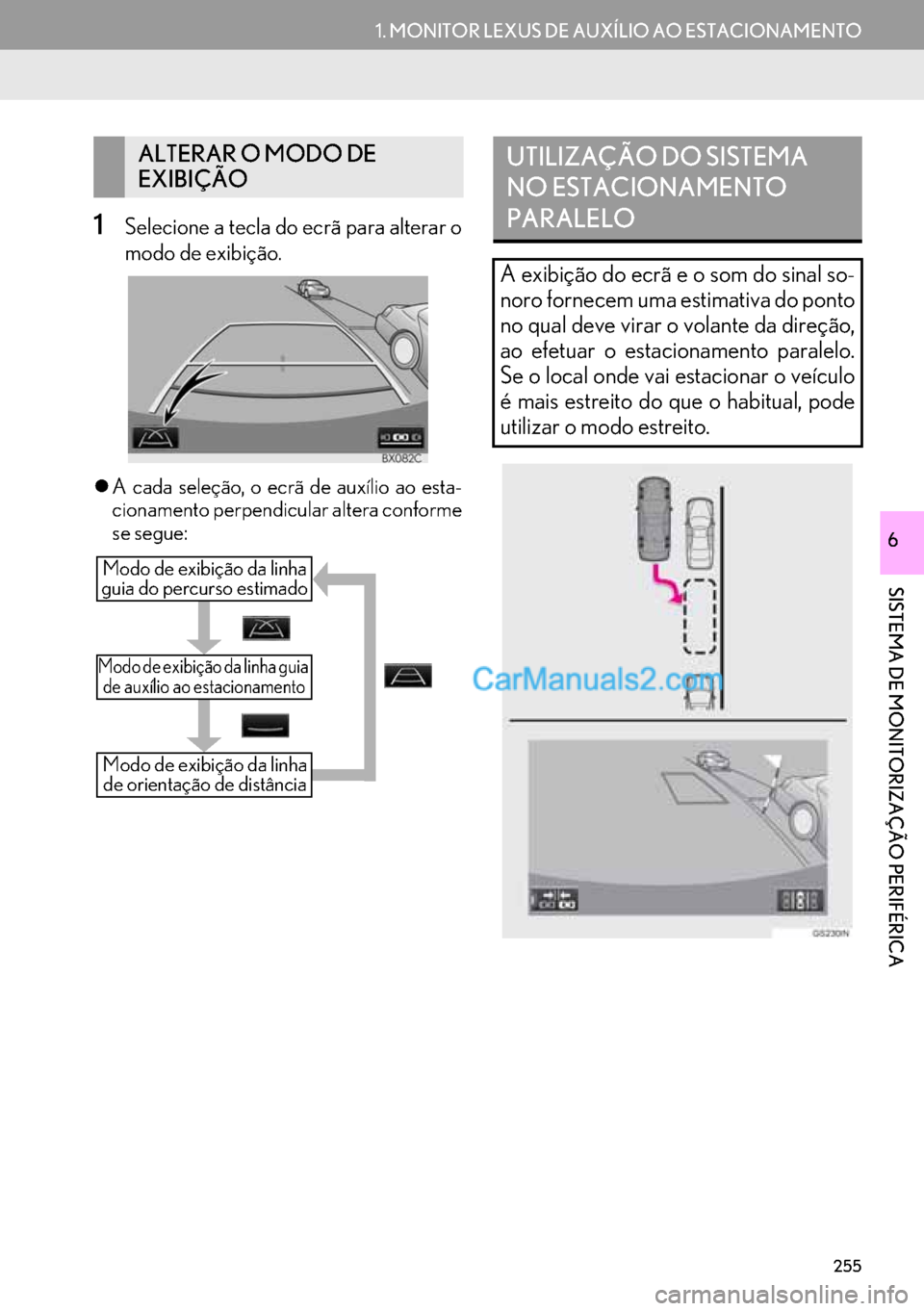

255
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
1Selecione a tecla do ecrã para alterar o
modo de exibição.
zA cada seleção, o ecrã de auxílio ao esta-
cionamento perpendicular altera conforme
se segue:
ALTERAR O MODO DE
EXIBIÇÃO
Modo de exibição da linha
de orientação de distância
Modo de exibição da linha guia
de auxílio ao estacionamento
Modo de exibição da linha
guia do percurso estimado
UTILIZAÇÃO DO SISTEMA
NO ESTACIONAMENTO
PARALELO
A exibição do ecrã e o som do sinal so-
noro fornecem uma estimativa do ponto
no qual deve virar o volante da direção,
ao efetuar o estacionamento paralelo.
Se o local onde vai estacionar o veículo
é mais estreito do que o habitual, pode
utilizar o modo estreito.

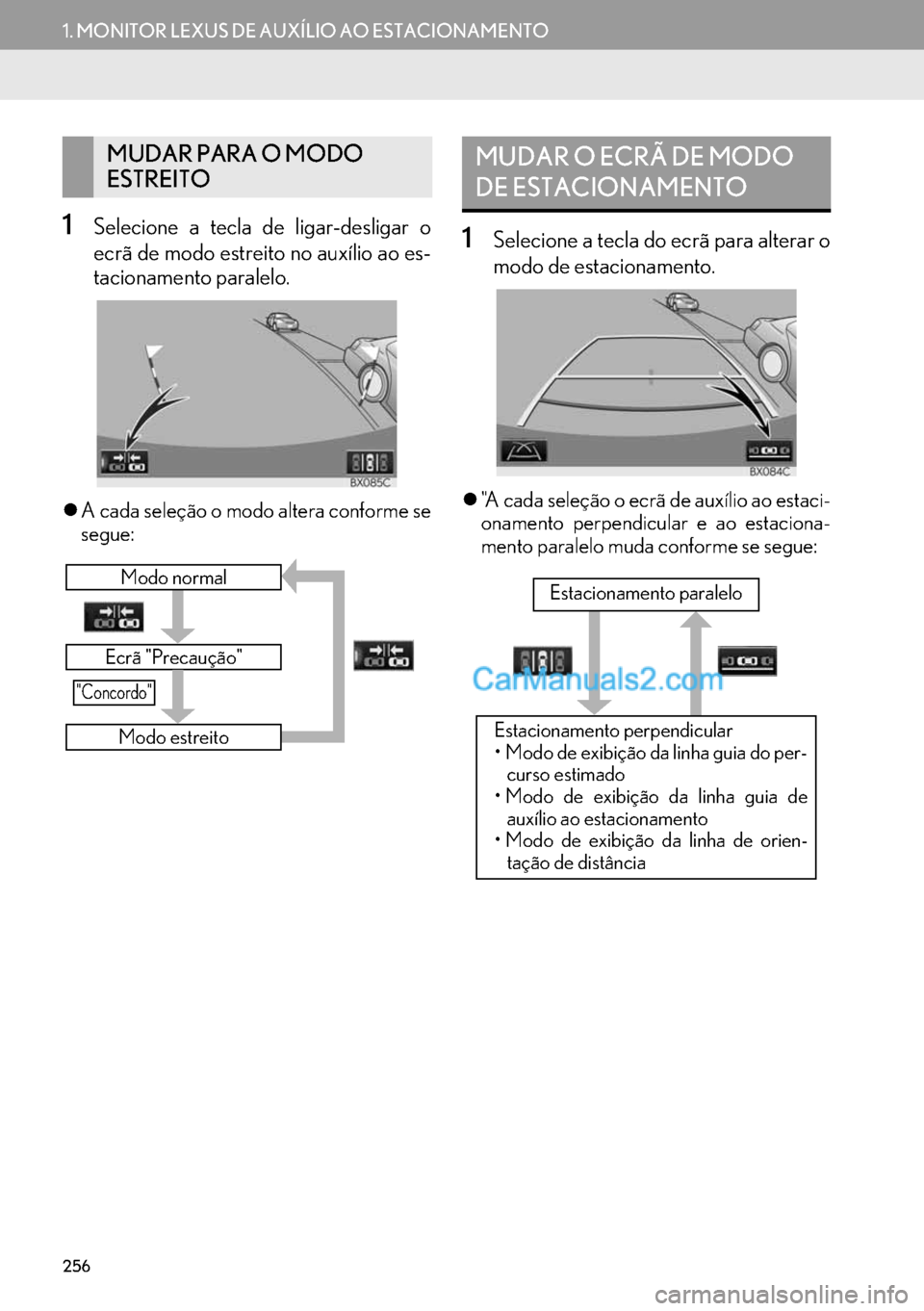

256
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
1Selecione a tecla de ligar-desligar o
ecrã de modo estreito no auxílio ao es-
tacionamento paralelo.
zA cada seleção o modo altera conforme se
segue:
1Selecione a tecla do ecrã para alterar o
modo de estacionamento.
z"A cada seleção o ecrã de auxílio ao estaci-
onamento perpendicular e ao estaciona-
mento paralelo muda conforme se segue:
MUDAR PARA O MODO
ESTREITO
Ecrã "Precaução"
Modo normal
Modo estreito
"Concordo"
MUDAR O ECRÃ DE MODO
DE ESTACIONAMENTO
Estacionamento perpendicular
• Modo de exibição da linha guia do per-
curso estimado
• Modo de exibição da linha guia de
auxílio ao estacionamento
• Modo de exibição da linha de orien-
tação de distânciaEstacionamento paralelo

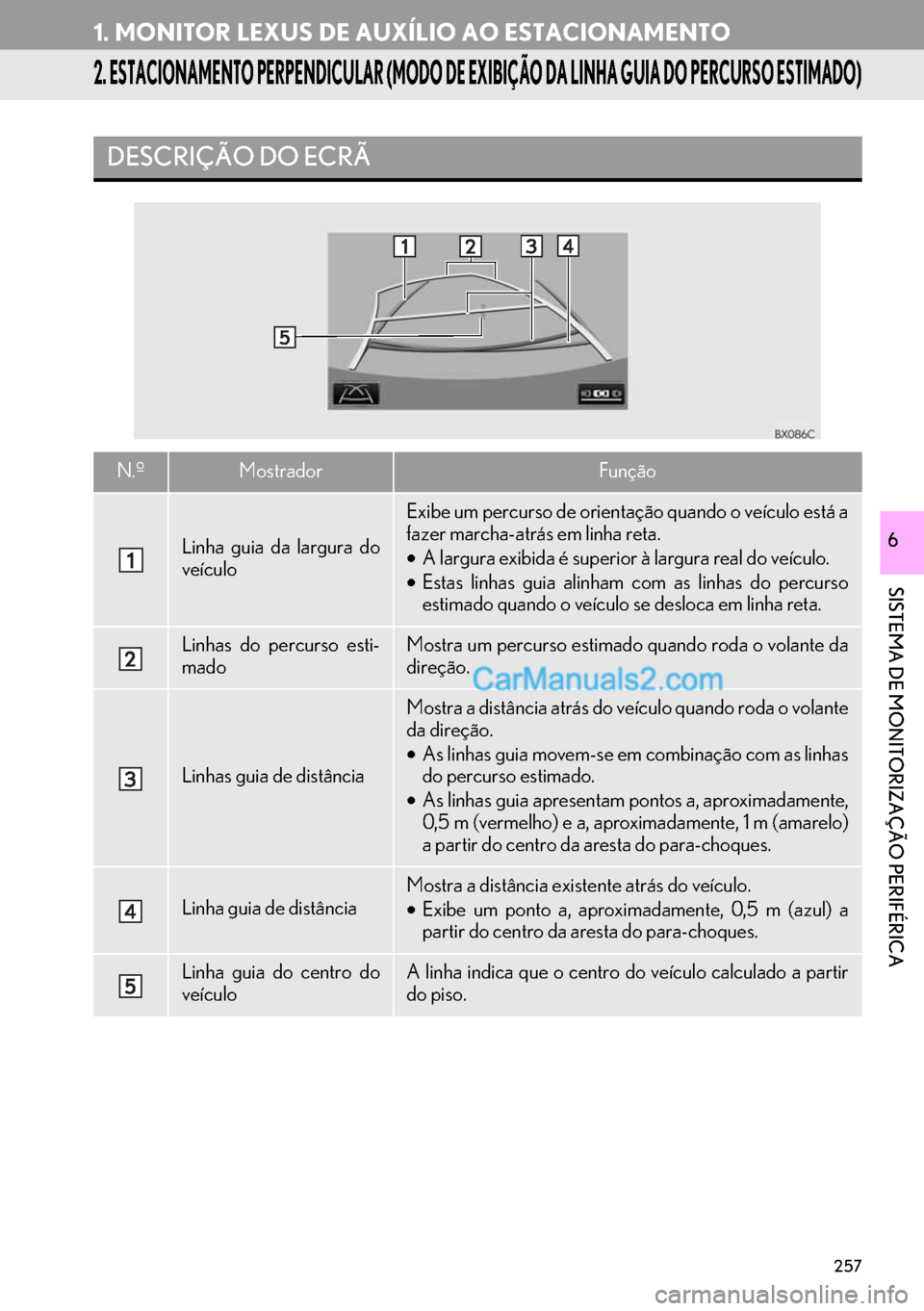

257
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
2. ESTACIONAMENTO PERPENDICULAR (MODO DE EXIBIÇÃO DA LINHA GUIA DO PERCURSO ESTIMADO)
DESCRIÇÃO DO ECRÃ
N.ºMostradorFunção
Linha guia da largura do
veículo
Exibe um percurso de orientação quando o veículo está a
fazer marcha-atrás em linha reta.
•A largura exibida é superior à largura real do veículo.
•Estas linhas guia alinham com as linhas do percurso
estimado quando o veículo se desloca em linha reta.
Linhas do percurso esti-
madoMostra um percurso estimado quando roda o volante da
direção.
Linhas guia de distância
Mostra a distância atrás do veículo quando roda o volante
da direção.
•As linhas guia movem-se em combinação com as linhas
do percurso estimado.
•As linhas guia apresentam pontos a, aproximadamente,
0,5 m (vermelho) e a, aproximadamente, 1 m (amarelo)
a partir do centro da aresta do para-choques.
Linha guia de distância
Mostra a distância existente atrás do veículo.
•Exibe um ponto a, aproximadamente, 0,5 m (azul) a
partir do centro da aresta do para-choques.
Linha guia do centro do
veículoA linha indica que o centro do veículo calculado a partir
do piso.

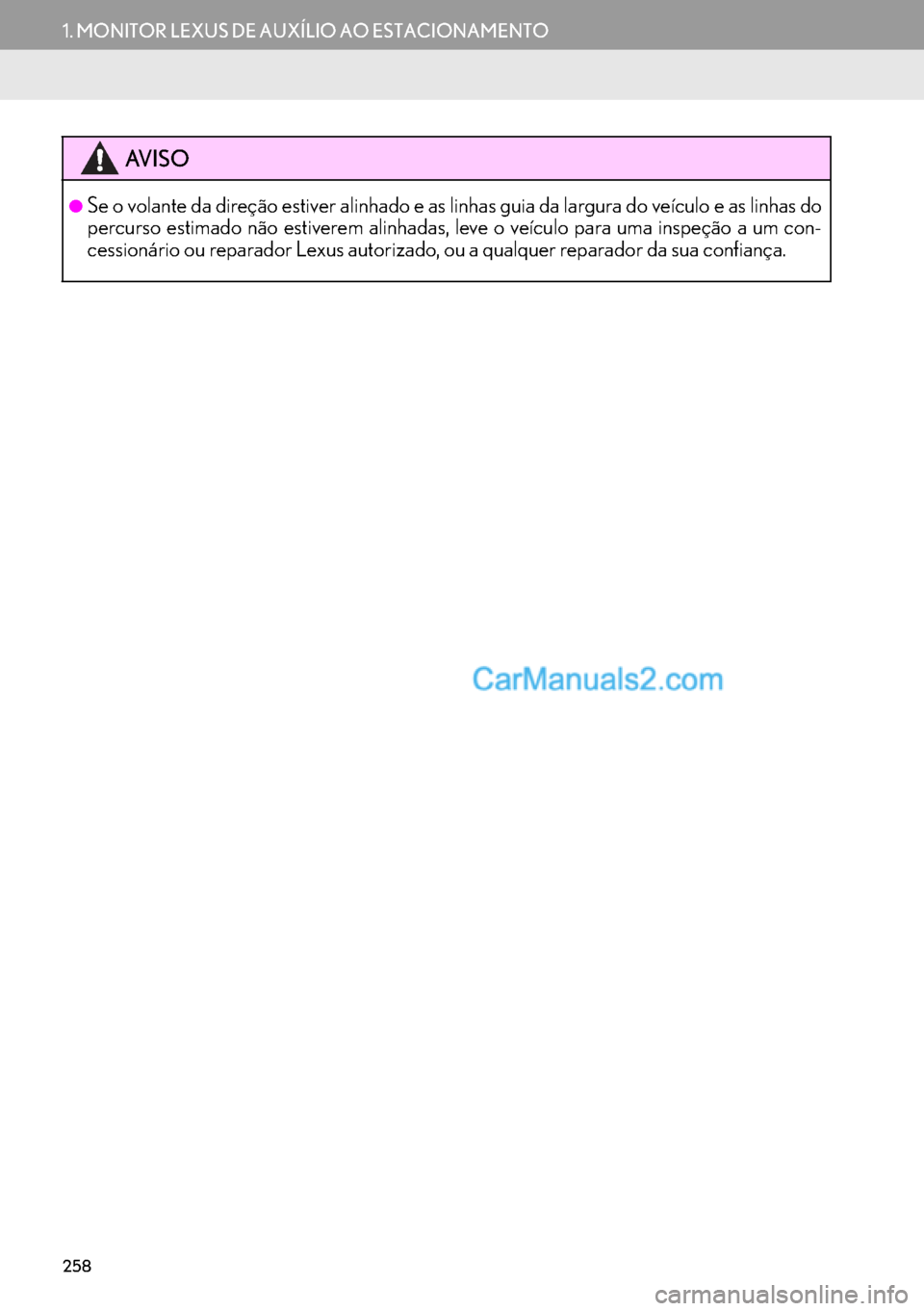

258
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
AV I S O
●Se o volante da direção estiver alinhado e as linhas guia da largura do veículo e as linhas do
percurso estimado não estiverem alinhadas, leve o veículo para uma inspeção a um con-
cessionário ou reparador Lexus autorizado, ou a qualquer reparador da sua confiança.

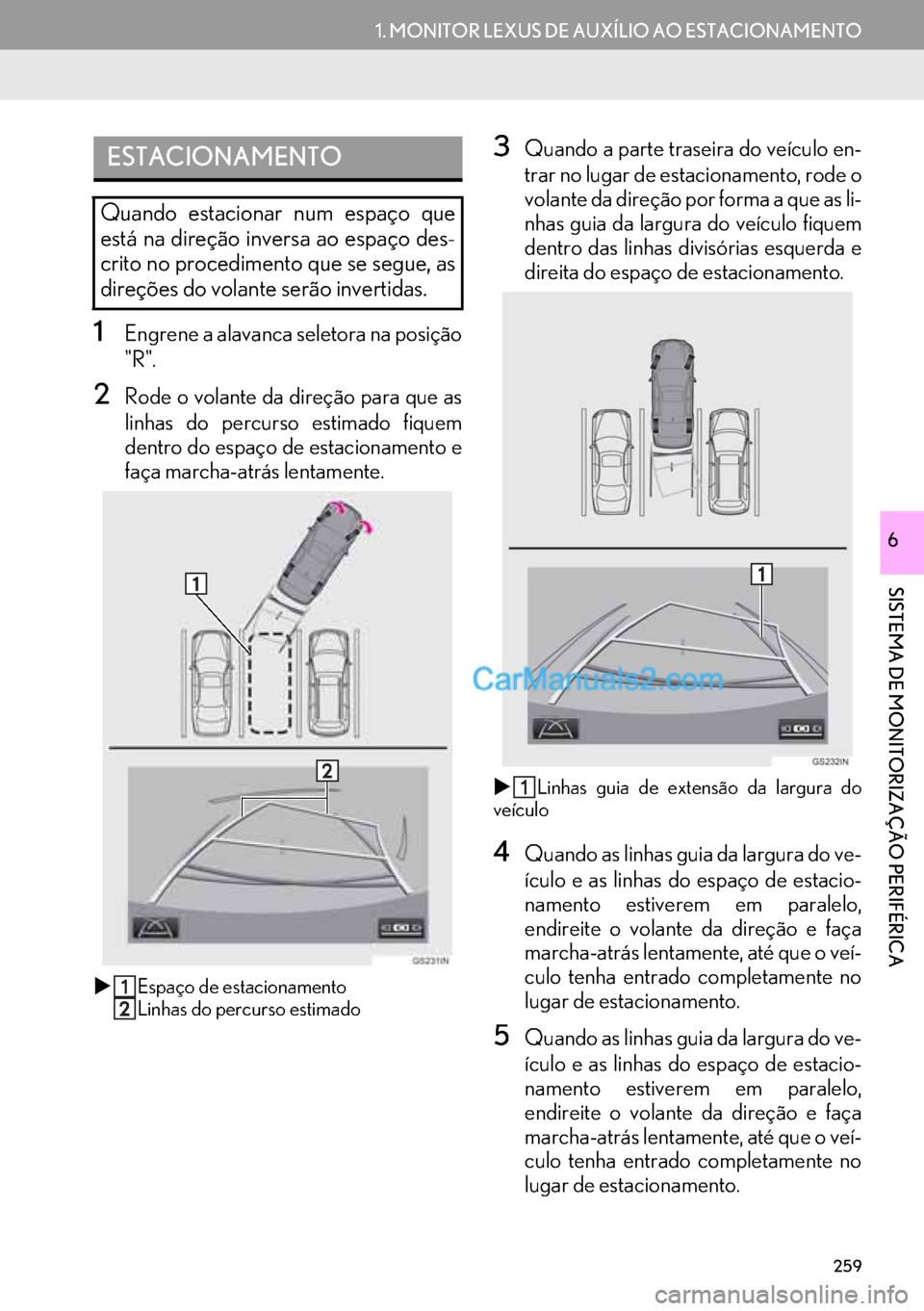

259
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
1Engrene a alavanca seletora na posição
"R".
2Rode o volante da direção para que as
linhas do percurso estimado fiquem
dentro do espaço de estacionamento e
faça marcha-atrás lentamente.
XEspaço de estacionamento
Linhas do percurso estimado
3Quando a parte traseira do veículo en-
trar no lugar de estacionamento, rode o
volante da direção por forma a que as li-
nhas guia da largura do veículo fiquem
dentro das linhas divisórias esquerda e
direita do espaço de estacionamento.
XLinhas guia de extensão da largura do
veículo
4Quando as linhas guia da largura do ve-
ículo e as linhas do espaço de estacio-
namento estiverem em paralelo,
endireite o volante da direção e faça
marcha-atrás lentamente, até que o veí-
culo tenha entrado completamente no
lugar de estacionamento.
5Quando as linhas guia da largura do ve-
ículo e as linhas do espaço de estacio-
namento estiverem em paralelo,
endireite o volante da direção e faça
marcha-atrás lentamente, até que o veí-
culo tenha entrado completamente no
lugar de estacionamento.
ESTACIONAMENTO
Quando estacionar num espaço que
está na direção inversa ao espaço des-
crito no procedimento que se segue, as
direções do volante serão invertidas.

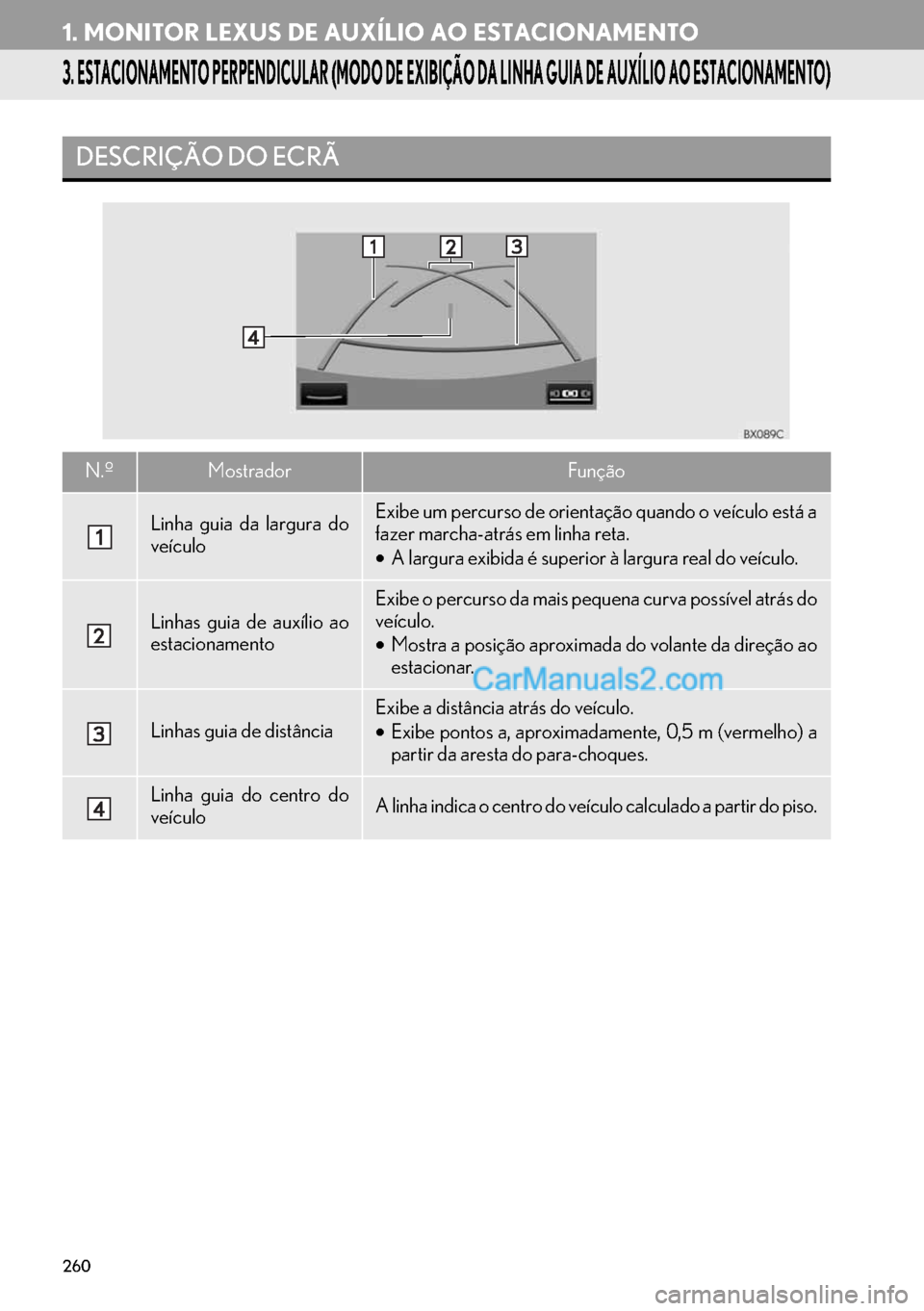

260
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
3. ESTACIONAMENTO PERPENDICULAR (MODO DE EXIBIÇÃO DA LINHA GUIA DE AUXÍLIO AO ESTACIONAMENTO)
DESCRIÇÃO DO ECRÃ
N.ºMostradorFunção
Linha guia da largura do
veículoExibe um percurso de orientação quando o veículo está a
fazer marcha-atrás em linha reta.
•A largura exibida é superior à largura real do veículo.
Linhas guia de auxílio ao
estacionamento
Exibe o percurso da mais pequena curva possível atrás do
veículo.
•Mostra a posição aproximada do volante da direção ao
estacionar.
Linhas guia de distância
Exibe a distância atrás do veículo.
•Exibe pontos a, aproximadamente, 0,5 m (vermelho) a
partir da aresta do para-choques.
Linha guia do centro do
veículoA linha indica o centro do veículo calculado a partir do piso.

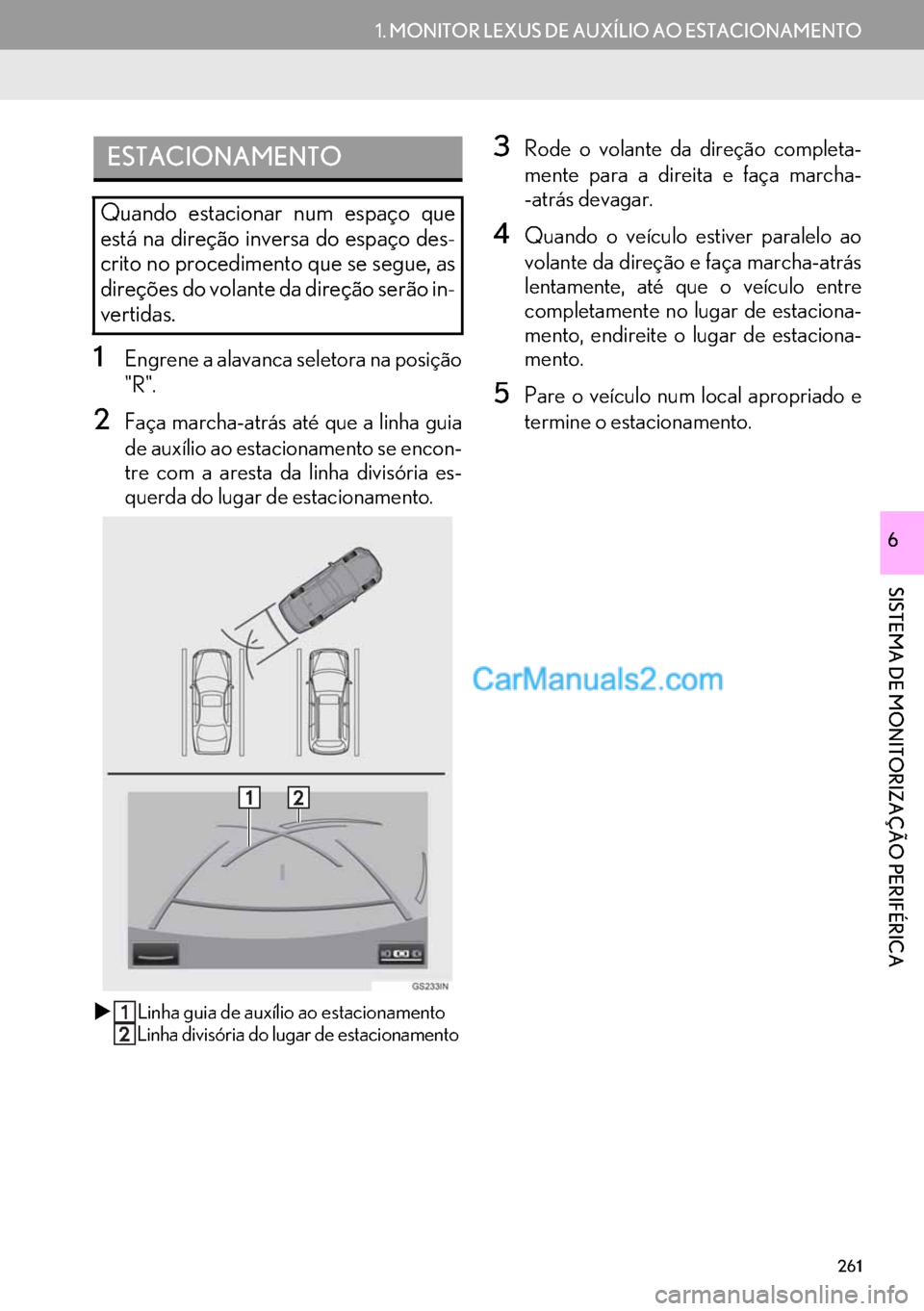

261
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
SISTEMA DE MONITORIZAÇÃO PERIFÉRICA
6
1Engrene a alavanca seletora na posição
"R".
2Faça marcha-atrás até que a linha guia
de auxílio ao estacionamento se encon-
tre com a aresta da linha divisória es-
querda do lugar de estacionamento.
XLinha guia de auxílio ao estacionamento
Linha divisória do lugar de estacionamento
3Rode o volante da direção completa-
mente para a direita e faça marcha-
-atrás devagar.
4Quando o veículo estiver paralelo ao
volante da direção e faça marcha-atrás
lentamente, até que o veículo entre
completamente no lugar de estaciona-
mento, endireite o lugar de estaciona-
mento.
5Pare o veículo num local apropriado e
termine o estacionamento.
ESTACIONAMENTO
Quando estacionar num espaço que
está na direção inversa do espaço des-
crito no procedimento que se segue, as
direções do volante da direção serão in-
vertidas.

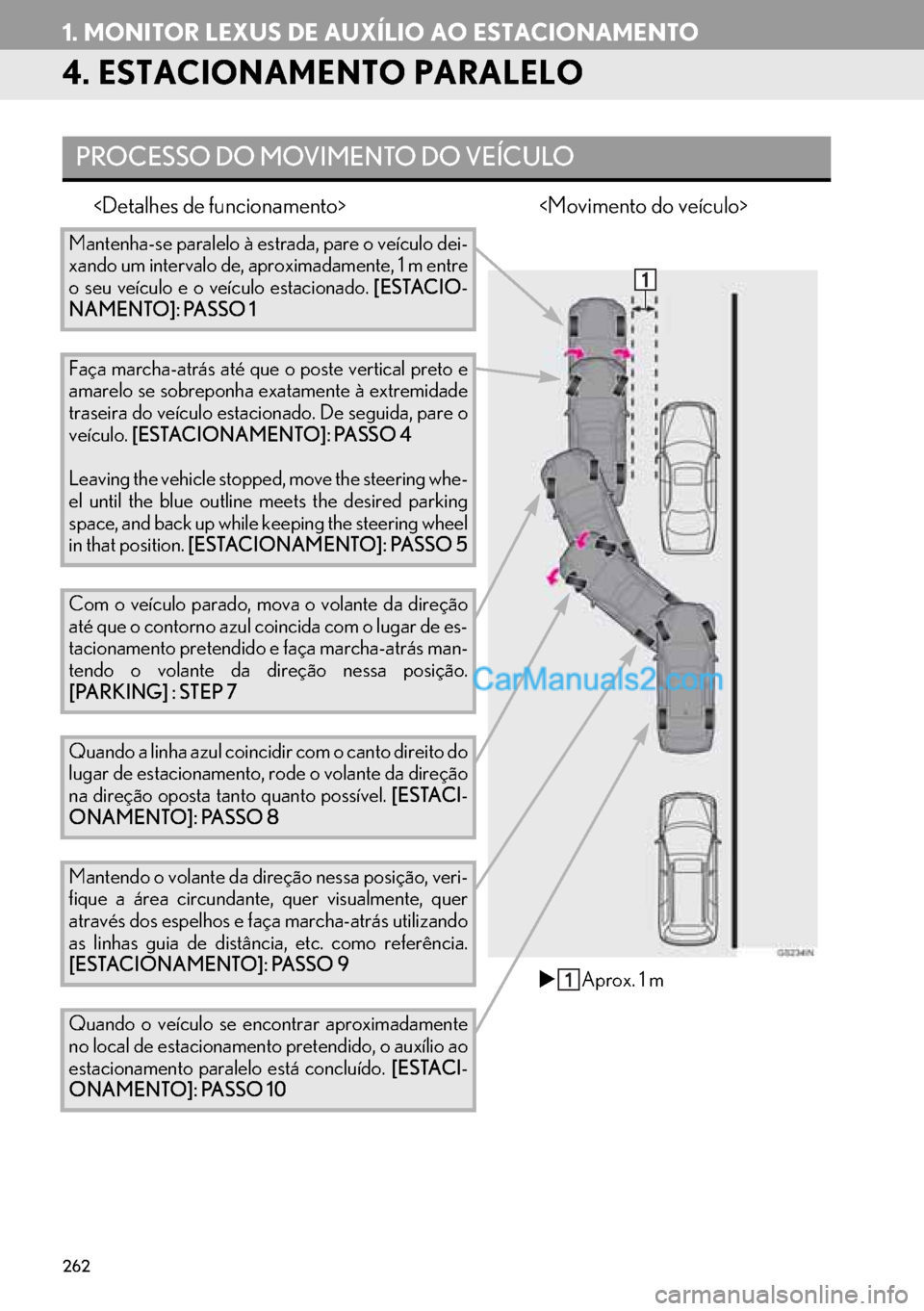

262
1. MONITOR LEXUS DE AUXÍLIO AO ESTACIONAMENTO
4. ESTACIONAMENTO PARALELO

PROCESSO DO MOVIMENTO DO VEÍCULO
Mantenha-se paralelo à estrada, pare o veículo dei-
xando um intervalo de, aproximadamente, 1 m entre
o seu veículo e o veículo estacionado. [ESTACIO-
NAMENTO]: PASSO 1
Faça marcha-atrás até que o poste vertical preto e
amarelo se sobreponha exatamente à extremidade
traseira do veículo estacionado. De seguida, pare o
veículo. [ESTACIONAMENTO]: PASSO 4
Leaving the vehicle stopped, move the steering whe-
el until the blue outline meets the desired parking
space, and back up while keeping the steering wheel
in that position. [ESTACIONAMENTO]: PASSO 5
Com o veículo parado, mova o volante da direção
até que o contorno azul coincida com o lugar de es-
tacionamento pretendido e faça marcha-atrás man-
tendo o volante da direção nessa posição.
[PARKING] : STEP 7
Quando a linha azul coincidir com o canto direito do
lugar de estacionamento, rode o volante da direção
na direção oposta tanto quanto possível. [ESTACI-
ONAMENTO]: PASSO 8
Mantendo o volante da direção nessa posição, veri-
fique a área circundante, quer visualmente, quer
através dos espelhos e faça marcha-atrás utilizando
as linhas guia de distância, etc. como referência.
[ESTACIONAMENTO]: PASSO 9
Quando o veículo se encontrar aproximadamente
no local de estacionamento pretendido, o auxílio ao
estacionamento paralelo está concluído. [ESTACI-
ONAMENTO]: PASSO 10
XAprox. 1 m
