2017 FIAT TALENTO Návod k použití a údržbě (in Czech)

STÍRAČ ČELNÍHO
SKLA / STÍRAČ
ZADNÍHO OKNA
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
37) 38) 39)
5) 6) 7)
Při zapnutém zapalování manipulujte
páčkou 1 obr. 80
AZastavení
BPřerušované fungování: stírátka se
mezi kmity na několik sekund zastaví.
Prodlevu mezi kmity lze upravit
otočením prstence 2 obr. 81.
Cpomalé plynulé stírání
Drychlé plynulé stírání
UPOZORNĚNÍ Režimy činnosti B-C
obr. 80 jsou možné pouze při zapnutém
zapalování. Režim činnosti D obr. 80 je
možný pouze s nastartovaným
motorem.Poznámka: Během jízdy se při každém
zastavení vozidla snižuje rychlost
stěrače: od plynulé rychlé činnosti
přechází k pomalé plynulé činnosti.
Jakmile se vozidlo rozjede, stěrač se
vrátí k rychlosti v původně zvoleném
režimu. Jakákoliv manipulace s páčkou
1 obr. 80 má přednost a ruší
automatický režimem.
Vozidla s automatickou činností
stěrače
(U příslušné verze vozidla)
S nastartovaným motorem nastavte
páčku 1 obr. 81
Aobr. 80 Zastavení
Bobr. 80 Činnost automatického
stírání. V této poloze detekuje systém
přítomnost vody na předním skle
a spustí stěrač s nejvhodnější pracovní
rychlostí. Práh citlivostí a čas mezi cykly
lze upravit otočením prstence 2:
Eobr. 81 Minimální citlivost
Fobr. 81 Maximální citlivost
Cobr. 80 Pomalé nepřetržité stírání
Dobr. 80 Rychlé nepřetržité stírání
Poznámka: V mlze nebo při sněžení
automatické stírání není systematické
a závisí na zásahu řidiče.
UPOZORNĚNÍ Režim činnosti C
obr. 80 je možný pouze při zapnutém
zapalování. Režimy činnostiBaD
obr. 80 jsou možné pouze s běžícím
motorem.
Poznámka: Existuje poloha údržby pro
výměnu stírátek. Při zapnutém
zapalování a vypnutém motoru dejte
páčku stěračů 1 obr. 81 úplně dolů
(poloha D), stírátka stěrače se zastaví
ve volné poloze (viz kapitola «Stěrač
čelního skla» v kapitole «Údržba
a péče»).
Ostřikovač čelního skla
Při zapnutém zapalování přitáhněte
páčku 1 obr. 82 k řidiči. Krátkým
zatažením páky se spolu
s ostřikovačem aktivuje i stěrač čelního
skla, který provede jeden kmit. Delším
zatažením páky se spolu
s ostřikovačem aktivuje i stěrače
čelního skla, který provede tři kmity a za
několik sekund i čtvrtý kmit.
80T36521
81T35570-4
39

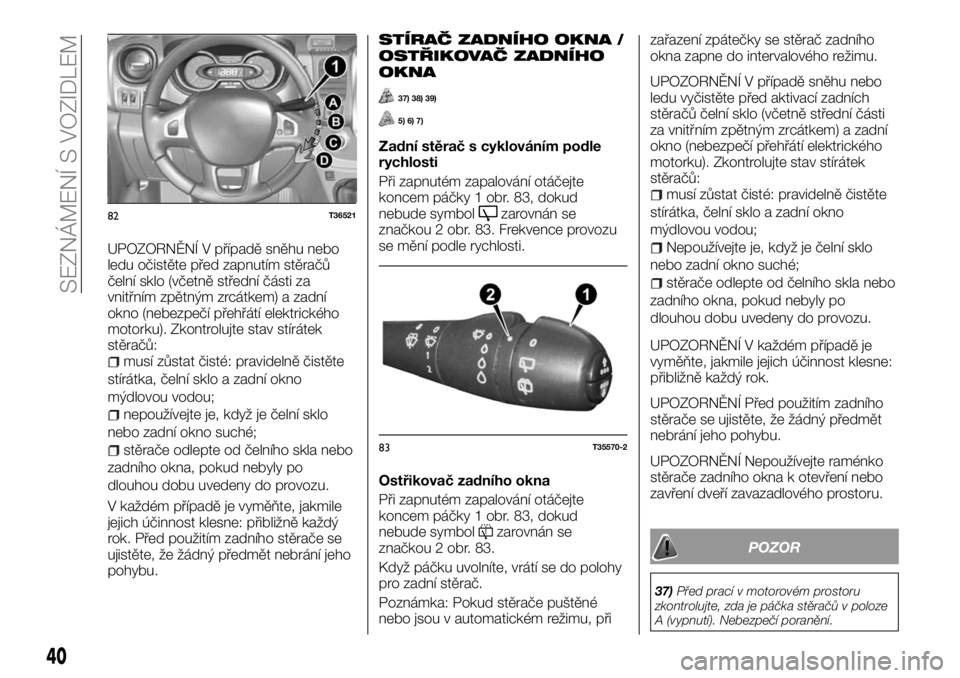

UPOZORNĚNÍ V případě sněhu nebo
ledu očistěte před zapnutím stěračů
čelní sklo (včetně střední části za
vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek
stěračů:
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
V každém případě je vyměňte, jakmile
jejich účinnost klesne: přibližně každý
rok. Před použitím zadního stěrače se
ujistěte, že žádný předmět nebrání jeho
pohybu.
STÍRAČ ZADNÍHO OKNA /
OSTŘIKOVAČ ZADNÍHO
OKNA
37) 38) 39)
5) 6) 7)
Zadní stěrač s cyklováním podle
rychlosti
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 83, dokud
nebude symbol
zarovnán se
značkou 2 obr. 83. Frekvence provozu
se mění podle rychlosti.
Ostřikovač zadního okna
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 83, dokud
nebude symbol
zarovnán se
značkou 2 obr. 83.
Když páčku uvolníte, vrátí se do polohy
pro zadní stěrač.
Poznámka: Pokud stěrače puštěné
nebo jsou v automatickém režimu, přizařazení zpátečky se stěrač zadního
okna zapne do intervalového režimu.
UPOZORNĚNÍ V případě sněhu nebo
ledu vyčistěte před aktivací zadních
stěračů čelní sklo (včetně střední části
za vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek
stěračů:
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
Nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
UPOZORNĚNÍ V každém případě je
vyměňte, jakmile jejich účinnost klesne:
přibližně každý rok.
UPOZORNĚNÍ Před použitím zadního
stěrače se ujistěte, že žádný předmět
nebrání jeho pohybu.
UPOZORNĚNÍ Nepoužívejte raménko
stěrače zadního okna k otevření nebo
zavření dveří zavazadlového prostoru.
POZOR
37)Před prací v motorovém prostoru
zkontrolujte, zda je páčka stěračů v poloze
A (vypnutí). Nebezpečí poranění.
82T36521
83T35570-2
40
SEZNÁMENÍ S VOZIDLEM

38)Pokud je nutné očistit sklo, ujistěte se,
že je stěrač vypnutý nebo že je klíček
zapalování na STOP.
39)Před prací v motorovém prostoru
zkontrolujte, zda je páčka stěrače zadního
okna ve vypnuté poloze. Nebezpečí
poranění.
UPOZORNĚNÍ
5)Stěrače nepoužívejte pro odstranění
sněhu nebo ledu z čelního okna. Je-li stěrač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se funkcionalita
nezprovozní ani po opětovném sepnutí
klíčku zapalování, obraťte se na
autorizovaný servis Fiat.
6)Stěrače nezapínejte, jsou-li odklopené od
čelního skla.
7)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.
TANKOVÁNÍ PALIVA
Užitečný objem nádrže: asi 80 litrů.
Otevřete levé přední dveře pro přístup
k víku A obr. 84.
Během čerpání paliva uložte uzávěr 2
obr. 84 do držáku 1 ve víku A.
UPOZORNĚNÍ Po natankování paliva
zkontrolujte řádné zavření uzávěru i
víka.
Kvalita paliva
Používejte palivo nejvyšší jakosti
s dodržením platných předpisů pro
příslušnou zemi a v souladu s údaji
uvedenými na štítku umístěném na víku
A.
40)
8)
Čerpání paliva
Při čerpání paliva musí být spínací
skříňka vypnutá. Čerpací pistoli před
spuštěním zasuňte co nejvíce do
plnicího hrdla (nebezpečí vystříknutí
paliva).
Čerpací pistole musí být v této poloze
po celou dobu čerpání paliva.
Pokud čerpáte plnou nádrž, po prvním
automatickém zastavení můžete
provést maximálně ještě dvě doplnění,
aby v nádrži zůstal volný prostor pro
expanzi paliva. Při čerpání dávejte
pozor, aby se do nádrže nedostala
voda. Víko A a okolní část musí být
čisté.
Vozidlo vybavené funkcí Start&Stop
UPOZORNĚNÍ Když se provádí čerpání
paliva, musí být motor vypnutý a nikoli
v pohotovostním stavu.
41)
Prázdná nádrž
Vozidla s klíčkem s dálkovým
ovládáním
Klíček otočte do polohy «jízda» M
a před startováním motoru několik
minut počkejte, aby se palivo mohlo
nasát do palivové soustavy;
Klíček otočte do polohy D. Pokud
motor nenaskočí, postup opakujte.
42)
84T36715
41

Vozidla s elektronickým klíčkem
Zasuňte klíček do čtečky. Stiskněte
startovací tlačítko 4 bez stlačení pedálů.
Před startováním několik minut
počkejte. To umožní nasátí paliva do
palivové soustavy. Pokud motor
nenaskočí, postup opakujte.
Paliva - Identifikace
kompatibility vozidla -
Grafické vyjádření
informací pro
spotřebitele podle
normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla. Před
tankováním zkontrolujte symboly na
vnitřku víka palivové nádrže (pokud tam
jsou) a srovnejte je se symbolem
uvedeným na výdejním stojanu (pokud
na něm je).Symboly pro vozidlana naftu
B7: Nafta s obsahem maximálně do 7
% (V/V) FAME (Fatty Acid Methyl Esters)
podle normyEN 590
B10: Nafta s obsahem maximálně do
10 % (V/V) FAME (Fatty Acid Methyl
Esters) podle normyEN 16734
POZOR
40)Uzávěr nádrže je specifický. Pokud se
musí vyměnit, ujistěte se, že je stejného
typu jako původní. Obraťte se na značkový
servis Fiat. Uzávěr nevystavujte
otevřenému ohni ani zdroji tepla. Oblast
plnění nemyjte vysokotlakým čisticím
zařízením.
41)Pokud zaznamenáte přetrvávající pach
paliva, postupujte takto: zastavte v souladu
s dopravními podmínkami a vypněte
zapalování; zapněte výstražná světla
a požádat všechny cestující, aby opustili
vozidlo a odebrali se do dostatečné
vzdálenosti od silničního provozu; obraťte
se na značkový servis Fiat.
42)Jakákoliv oprava nebo úprava na
systému přívodu paliva (elektronické
obvody, elektroinstalace, palivový okruh,
vstřikovače, ochrana ...) je přísně zakázána
z důvodu nebezpečí, která jsou s tím
spojena (nutno svěřit pouze
kvalifikovanému personálu značkového
servisu Fiat).
UPOZORNĚNÍ
8)Nepřimíchávejte benzín (bezolovnatý
nebo E85) do motorové nafty, byť i jen
v malých množstvích. Nepoužívejte palivo
na bázi etanolu, pokud k tomu vaše vozidlo
není vhodné. Aby nedošlo k poškození
motoru, nepřidávejte do paliva žádné
přísady.
85T36514
42
SEZNÁMENÍ S VOZIDLEM

NÁDRŽ NA PŘÍSADU
AdBlue (močovina)
Ujistěte se, že postupujete v souladu se
zákony země, kde se právě nacházíte.
Je důležité připomenout, že
nedodržování platných předpisů
majitelem vozidla může mít právní
důsledky.
Princip činnosti
Používání aditiv snižuje emise
výfukových plynů a zdraví škodlivé plyny
mění na vodní páru a dusík.
Plnění
Užitečný objem nádrže: asi 20 litrů.
Otevřete levé přední dveře a otevřete
víko A. Vyšroubujte zátku 1.
43)
9) 10) 11)
UPOZORNĚNÍ U vozidla s funkcí
Start&Stop doplňujte AdBlue
(močoviny), když je motor vypnutý. Vždyvypněte motor (viz informace týkající se
spouštění a zastavování motoru).
Kvalita přísady AdBlue (močoviny)
Používejte pouze přísady v souladu
s normou ISO 22241 a štítkem na víku
palivové nádrže.
Průměrná spotřeba
Asi 2 l/1000 km podle verze vozidla
s stylu jízdy.
Opatření pro používání
Postupujte podle pokynů a informací
uvedených na obalu přísady AdBlue
(močoviny).
S aditivy zacházejte opatrně. Mohou
poškodit oděvy, boty, součásti karosérie
atd.
V případě přelití nebo když aditiva
potřísní jakýkoli lakovaný povrch,
zasaženou plochu ihned utřete
navlhčeným hadrem.
V podmínkách extrémního chladu
Vozidlo je vybavené systémem ohřevu
aditiva AdBlue (močoviny), který
umožňuje jízdu i v extrémně chladném
počasí.
Opatření během plnění nádrže
Přísada AdBlue (močovina) zmrzne při
teplotách pod asi -10 °C: v takovém
případě se přísadu netankujte. Proto
doporučujeme doplnit přísadu AdBlue
(močovinu) nebo ji nechat doplnit
odborníkem při prvním rozsvícení
kontrolkyna přístrojové desce.
44)
POZOR
43)Uzávěr nádrže je specifický. Pokud se
musí vyměnit, ujistěte se, že je stejného
typu jako původní. Obraťte se na značkový
servis Fiat. Oblast plnění nemyjte
vysokotlakým čisticím zařízením.
44)Přísada AdBlue (močovina) se nesmí
dostat do kontaktu s očima nebo
pokožkou. V případě, že k tomu dojde,
důkladně místo potřísnění opláchněte
vodou. V případě potřeby se poraďte
s lékařem.
UPOZORNĚNÍ
9)Na žádné části systému není povoleno
dělat jakékoli úpravy. Aby se vyloučila
možná poškození, smí do systému
zasahovat pouze kvalifikovaný personál
značkového servisu Fiat.
10)Při zobrazení příslušného upozornění si
přečtěte pokyny pro dolití a doplňte do
nádrže přísadu AdBlue (močovinu)
(minimálně 10 litrů). Nebezpečí nemožnosti
pokračovat v jízdě.
11)Po naplnění nádrže přísadou AdBlue
(močovinou) zkontrolujte, zda uzávěr a víko
jsou zavřené, nastartujte motor
a POČKEJTE 10 sekund se stojícím
vozidlem a nastartovaným motorem, než se
znovu rozjedete. Pokud tento pokyn
nedodržíte, bude naplnění nádrže
detekováno automaticky až po několika
desítkách minut jízdy. Příslušné hlášení
a/nebo kontrolky budou nadále zobrazené,
dokud systém nedetekuje doplnění nádrže.
86T40504
43

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
45) 46) 47) 48) 49)
S obr. 87: poloha „Stop“. Chcete-li
zamknout řízení, vyjměte klíč a otáčejte
volantem až do zamknutí. Chcete-li
řízení odemknout, netlačte přitom na
klíč ani na volant.
A: poloha „Příslušenství“. Při
vypnutém zapalování případné
příslušenství bude i nadále fungovat.
M: Poloha „Chod“. Zapalování je
zapnuté.
D: Poloha „Nastartování“. Pokud
motor nenastartuje, je třeba před
novým spuštěním motorku startéru klíč
otočit zpět. Po nastartování motoru klíč
uvolněte.
POZOR
45)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu od
odcizení) ji před cestou nechejte
zkontrolovat u autorizovaného servisu Fiat.
46)Při vystoupení vozidla si vždy vezměte
klíček sebou, aby nikdo nemohl neúmyslně
manipulovat s ovládači. Nezapomeňte
zabrzdit parkovací brzdu. Ve vozidle nikdy
nenechávejte děti bez dozoru.
47)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo sloupek řízení (např.
při montáži alarmu), což by kromě snížení
výkonu sytému a záruky způsobilo vážné
bezpečnostní problémy a vozidlo by
neodpovídalo homologaci.
48)Nikdy nevytahujte mechanický klíček,
když je vozidlo v pohybu. Volant by se
automaticky zablokoval při prvním
natočení. To samozřejmě platí i pro vlečení
vozidla.
49)Než vystoupíte z vozidla, zatáhněte
VŽDY parkovací brzdu, natočte kola do
strany, zařaďte jedničku, pokud vozidlo stojí
do kopce, zpátečku pokud vozidlo stojí
z kopce. Při stání z prudkého kopce
zajistěte kola klínem nebo kamenem. Při
vystoupení z vozidla zamkněte všechny
dveře stiskem tlačítka na klíčku.
KLIMATIZACE
Rady pro používání
V některých případech (klimatizace
vypnutá, aktivní recirkulace vzduchu,
rychlost ventilátoru nulová nebo
nedostatečná,…) může dojít ke
kondenzaci vody na oknech a na
čelním skle vozidla. Při zamlžení
použijte pro odmlžení MAX DEF a pro
zamezení dalšího zamlžení
doporučujeme používat klimatizaci
v automatickém režimu.
Údržba
Viz program plánované údržby.
UPOZORNĚNÍ Provoz klimatizace vede
ke zvýšení spotřeby paliva (pokud není
nutná, vypněte ji).
50) 51)
2)
Spotřeba
Je potřeba upozornit na zvýšení
spotřeby paliva (především v městském
provozu) při zapnuté klimatizaci. Několik
tipů ke snížení spotřeby paliva
a k ochraně životního prostředí:
pokud klimatizace není zapotřebí,
vypněte ji;
při jízdě mějte otevřené výstupní
otvory ventilace a zavřená okna;
pokud bylo vozidlo zaparkováno
v prostředí s vysokou teplotou nebo na
slunci, před odjezdem na několik minut
vyvětrejte kabinu a nechte uniknout
horký vzduch.
87T36545-1
44
SEZNÁMENÍ S VOZIDLEM

Vozidla s přídavným topením
Některá vozidla jsou vybavena
přídavným topením, které umožňuje
rychlejší ohřev vnitřního prostoru
vozidla. Toto zařízení pracuje pouze při
běžícím motoru a při nízkých teplotách.
Během normálního provozu je běžný
únik trochy kouře z pravé strany vozidla,
ten pochází z výfukového systému
topení.
Nepravidelné fungování
Obecně platí, že pokud zjistíte
jakoukoliv závadu v činnosti systému,
obraťte se na autorizovaný servis Fiat.
Snížená účinnost odmrazování,
odmlžování nebo klimatizace může být
způsobena zanesením vložky filtru na
vstupu vzduchu do kabiny.
Nevychází žádný studený vzduch.
Zkontrolujte správnou polohu
ovládacích prvků a stav pojistek.
V opačném případě systém vypněte.
Přítomnost vody pod vozidlem
Po delším používání klimatizace je
normální, když zjistíte přítomnost vody
v důsledku kondenzace pod vozidlem.
45

TOPENÍ A VENTILACE
1Vývod pro odmlžení levého bočního okna.2Levý boční rozvaděč vzduchu.3Vývod vzduchu pro odmlžení čelního skla.
4Středové rozvaděče.5Pravý krajní rozvaděč.6Vývod pro odmlžení pravého bočního okna.7Spodní rozvaděče vzduchu na
přední místa.8Ovládací panel.
88T36548
46
SEZNÁMENÍ S VOZIDLEM
