Boční směrová světla
Uvolněte kryt (šipka) 5
obr. 234 (šroubovákem, jehož špičku
ochraňte hadříkem, aby se nepoškodil
lak karosérie).
Objímku žárovky 4 obr. 234 otočte
o čtvrtinu otáčky doleva a vyjměte
žárovku.
Typ žárovky: W5W nebo podle vozidla
WY5 W.
Přídavné světlomety
Chcete-li vybavit vozidlo „mlhovými“
světlomety nebo světlomety „s dlouhým
dosvitem“, obraťte se na autorizovaný
servis Fiat.
Zadní skupinové svítidlo Typu A
Vyšroubujte šrouby 1 obr. 235.Skupinovou svítilnou A obr. 235 zlehka
otáčejte a uvolněte ji, abyste se dostali
k objímkám 2 obr. 236.
Objímky uvolněte otočením o čtvrt
otáčky doleva.
Žárovky uvolněte lehkým zatlačením
a současným otočením o čtvrt otáčky
doleva.
Směrová světla 3 obr. 237:
bajonetová žárovka PY 21W.
Obrysová a brzdová světla 4
obr. 237: bajonetová žárovka P 21/5W.
Zadní skupinová svítilna Typu B
Vyšroubujte šrouby 5 obr. 238.
Skupinovou svítilnu B obr. 238 uvolněte.
Objímku žárovky 6 nebo 7
obr. 239 otočte a uvolněte ji.
234T36674
235T36675
236T36676
237T36677
238T36679
143

Příslušnou žárovku vyměňte.
Vraťte objímku žárovky a otočením ji
upevněte.
Zkontrolujte správné upevnění.
Namontujte zpět a restartujte optickou
skupinu.
Zadní mlhová svítilna (pouze na
straně řidiče) 6:žárovka s čepy
W16W.
Světla zpátečky 7:bajonetová
žárovka W16W.
Třetí brzdové světlo na zadních
křídlových dveřích
Vyšroubujte matice 8 obr. 240.Zvenku vytáhněte optickou skupinu,
čímž získáte přístup k žárovce 9
obr. 241.
Žárovka s čepy P 21W.
Třetí brzdové světlo na zadních
výklopných dveřích
Vyšroubujte matice 10 obr. 242.Zvnějšku vytáhněte optickou jednotku,
čímž získáte přístup k žárovce 11
obr. 243.
Bajonetová žárovka P 21W.
Osvětlení registrační značky
Přístup k žárovce je stejný jako
u vozidel s křídlovými nebo výklopnými
zadními dveřmi.
Uvolněte krytku 12
obr. 245 (šroubovákem).
239T36680
240T36681
241T36682
242T36683
243T36684
144
V NOUZI

Sundejte kryt pro přístup k žárovce.
Typ žárovky: W5W.
POZOR
156)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
157)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
158)Při výměně žárovek musí být motor
vypnutý. Ujistěte se rovněž, že je motor
studený: NEBEZPEČÍ POPÁLENIN!
159)V případě činnosti v motorovém
prostoru se může kdykoliv automaticky
spustit ventilátor. Nebezpečí poranění.
160)Žárovky jsou natlakované a během
výměny mohou kdykoliv prasknout.
Nebezpečí poranění.
UPOZORNĚNÍ
29)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky.
V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem a nechte
ji vyschnout.
POJISTKY
V PALUBNÍM
PROSTORU
Pojistky v palubním prostoru A
V případě výpadku některého
elektrického spotřebiče zkontrolujte stav
pojistek. Uvolněte odkládací prostor
A obr. 246.
161) 162) 163) 164) 165)
30) 31)
UPOZORNĚNÍ V souladu s místní
legislativou nebo z bezpečnostních
důvodů si u autorizovaného servisu Fiat
opatřete záložní krabičku obsahující
sadu žárovek a pojistek.
245T38814
246T36573
145

Přítomnost pojistek závisí na stupni
výbavy vozidla.
247T32868
146
V NOUZI

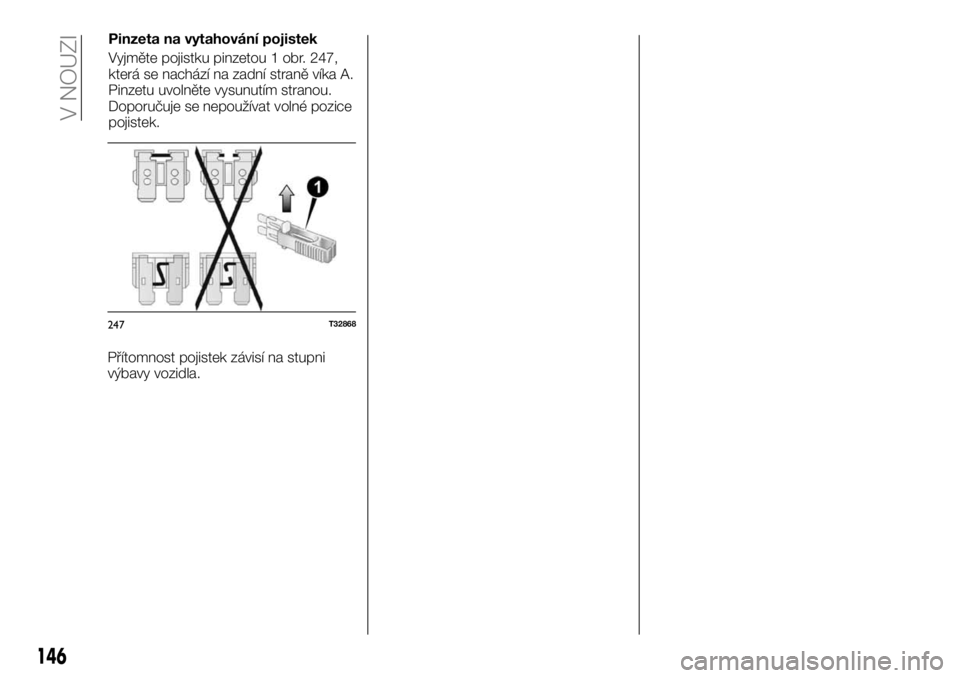

Pinzeta na vytahování pojistek
Vyjměte pojistku pinzetou 1 obr. 247,
která se nachází na zadní straně víka A.
Pinzetu uvolněte vysunutím stranou.
Doporučuje se nepoužívat volné pozice
pojistek.

248T40393
147

Č. Určení Č. Určení Č. Určení
1NabíječkaAPC pro vozidlo
s elektronickým klíčem10 Příprava, zásuvka tažného zařízení 19 Topný článek
2 K dispozici 11Časovaná baterie, centrální palubní
jednotka20Zadní stěrač, čerpadlo ostřikovače,
klakson
3 K dispozici 12Denní světlo vpravo, přední obrysová
světla, dálkové světlo vpravo, potkávací
světlo vlevo21 Hlavní nabíječka APC
4+ baterie vozidla s elektronickým
klíčem13 Výstražná světla, směrová světla 22 Couvací světla
5 Přídavná klimatizace 14 Zamknutí otvíratelných částí 23 Spínač brzdových světel
6 Přídavné topení kabiny 15Denní světlo vlevo, zadní obrysová
světla, dálkové světlo vlevo, pravé
potkávací světlo24
Vstřikování, startování
(1)
7Elektricky ovládaná zpětná
zrcátka, centrální jednotka
přídavného modulu adaptace16Osvětlení SPZ, přední a zadní mlhová
světla25
Airbag, zámek řízení(1)
8 Odmlžování zpětného zrcátka 17Alarm, houkačka, páčky osvětlení
a stěračů26 Spouštěč okna spolujezdce
9Autorádio, multimediální systém,
zpětné zrcátko, diagnostická
zásuvka18 Přístrojová deska 27
Posilovač řízení
(1)
(1) S výměnou těchto pojistek se obraťte na autorizovaný servis Fiat.
148
V NOUZI

Č. Určení Č. Určení Č. Určení
28 Brzdová světla 34 Vnitřní osvětlení, klimatizace 40 Zadní pomocná zásuvka
29NabíječkaAPC pro vozidlo
s elektronickým klíčem35Startování pro vozidlo s elektronickým
klíčem41
Spuštění BCM
(1)
30 Celková pomocná 36 Stěrač zadního okna 42 Vyhřívaná sedadla
31 Zapalovač, zásuvka příslušenství 37 Elektromagnetický klakson 43 Tachograf
32 Topný článek 38Pomocná zásuvka v nákladovém
prostoru44 Stěrače předního skla
33Brzdová světla, ABS, transpondér
(1)39 Motorek ovladače okna řidiče 45 Topení a klimatizace
(1) S výměnou těchto pojistek se obraťte na autorizovaný servis Fiat.
POZOR
161)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Fiat.
162)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
163)Pokud se přepálí některá hlavní pojistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Fiat.
164)Před výměnou pojistky zkontrolujte, zda jste vytáhli klíček ze zapalování a vypnuli a/nebo odpojili všechny spotřebiče.
165)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém
motoru, systém převodovky) nebo systému řízení, obraťte se na autorizovaný servis Fiat.
UPOZORNĚNÍ
30)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
31)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
149

V PŘÍPADĚ DEFEKTU
Podle typu vozidla můžete mít sadu na
opravu pneumatik nebo náhradní kolo
(viz následující stránky).
VÝMĚNA KOLA
166) 167) 168) 169) 170) 171)
Nářadí
Složení sady nářadí v kontejneru na
nářadí závisí na verzi vozidla. Kontejner
s nářadím 2 obr. 249 je umístěn pod
sedadlem řidiče. Vytažení: posuňte
sedadlo dopředu a sklopte opěradlo
(viz «Přední sedadla» v kapitole
«Seznámení s vozidlem»). Vyšroubujte
upevňovací šroub 1 obr. 249 kontejneru
a poté ho otočením vyjměte.
Uvnitř kontejneru se nachází následující
obr. 250:
3: zvedák (který je třeba správně
složit před vsunutím do příslušného
uložení a správně umístit je třeba také
páku);
4: bezpečnostní klíč k utažení kola;
5: klíč k odstranění ozdobného krytu
kol;
6: lomený klíč;
7: klíč k vyšroubování a zašroubování
kolových šroubů a koše na rezervní
kolo;
8: tažné oko (viz odstavec «Tažení
vozidla» v této kapitole).
Rezervní kolo
U vozidel, která jsou jím vybavena, je
nutné použít nástroj A obr. 251, který
tvoří:
klíč pro vyšroubování a zašroubování
kolových šroubů 2 obr. 251;
u některých verzí speciální adaptér 1
obr. 251.
249T36718-1
250T36692
150
V NOUZI
