2017 FIAT TALENTO pneumatiky

GRAFICKÝ PŘEHLED
PŘEDNÍ POHLED
PŘEDNÍ SVĚTLOMETYSvětla pro denní svícení.......... 34Poziční/potkávací světla......... 34Dálkové světlomety.............. 34Výměna žárovek............... 142
KOLARáfky a pneumatiky............ 185Plnicí tlak...................... 171
Výměna kola................... 150Plnicí sada pneumatik.......... 153
VNĚJŠÍ ZPĚTNÁ ZRCÁTKANastavení....................... 33
DVEŘEOtevření/zavření................. 20
STÍRAČ ČELNÍHO OKNAFungování...................... 39Výměna stírací lišty............. 173
MOTORKontrola hladin................. 166Technické údaje............... 180
1
9

Tato poloha zajišťuje optimální využití na
nespojitém podkladu (písek, bláto,
spadané listí apod.). Režim „Traction +“
využívá funkce systému kontroly trakce.
Při překročení rychlosti asi 50 km/h
přejde systém přejde automaticky do
režimu «Strada» a kontrolka
na
přístrojové desce zhasne.
HILL HOLDER - POMOC
PŘI ROZJEZDU DO
KOPCE
137)
V závislosti na sklonu systém pomáhá
řidiči při zdolávání stoupání. Zabraňuje
couvnutí vozidla ve svahu zabrzděním,
když řidič přesune nohu z brzdového
pedálu na plynový pedál.
Činnost systému
Funguje pouze tehdy, když řadicí páka
není v neutrální poloze a když vozidlo
zcela stojí (sešlápnutí pedálu brzdy).
POZOR
131)Brzdy stále fungují. Je nicméně
nebezpečné prudké brzdění a z tohoto
důvodu musíte okamžitě zastavit, jakmile to
dopravní situace umožní. Obraťte se na
značkový servis Fiat.
132)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
133)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně
a nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
134)Pro správné fungování systému ABS
je zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a zejména
aby byly předepsaného typu a velikosti.
135)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
136)Tyto funkce přispívají k bezpečnosti
v kritických jízdních podmínkách tím, že
umožní přizpůsobit chování vozidla ve
směru vybraném řidičem. Tyto funkce
nicméně nemohou nahradit řidiče. Ani
neumožňují ignorovat limity vozidla a nesmí
podněcovat k rychlejší jízdě. V důsledku
toho za žádných okolností nejste
osvobozen od povinností při řízení
a odpovědnosti v případě nehody (řidič
musí vždy věnovat maximální pozornost
náhlým událostem, ke kterým může dojít
v silničním provozu).137)Systém asistence jízdy do kopce
nemůže zcela zabránit pohybu vozidla
směrem dozadu ve všech případech (strmé
svahy, atd.). Řidič může nicméně
sešlápnout brzdový pedál a tak zabránit
pohybu vozidla dozadu nebo dopředu.
Asistent jízdy do kopce se nesmí používat
pro delší odstavení: použijte brzdový pedál.
Tato funkce není určena ke znehybnění
vozidla trvalým způsobem. Pokud je to
nutné, použijte k zastavení vozidla brzdový
pedál. Řidič musí být zvláště pozorný na
kluzkém nebo nespojitém podkladu
s nízkou přilnavostí a/nebo při stoupání.
Nebezpečí vážného úrazu.
UPOZORNĚNÍ
22)Pokud bude nutná výměna, musí být na
vozidle namontovány pouze pneumatiky
stejné značky, rozměru, typu a struktury.
Měly by být buď shodné s těmi, které tvoří
původní výbavu vozu nebo musí odpovídat
těm, které doporučuje síť značkových
servisů Fiat.
201T36668
125

TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(U příslušné verze vozidla)
Upozornění na pokles tlaku
v pneumatikách
Tento systém upozorní řidiče na únik
tlaku v jedné nebo více pneumatikách.
Princip fungování
Každé kolo (kromě rezervního) obsahuje
senzor vložený do ventilku huštění,
který v pravidelných intervalech během
jízdy měří tlak vzduchu v pneumatikách.
Kontrolka 1 obr. 202 bude trvalým
svícením varovat řidiče v případě
nedostatečného tlaku (defektu
pneumatiky, podhuštěné pneumatiky,
atd.).Resetování referenční hodnotu
tlaku v pneumatikách
Tato operace musí být provedena:
když je třeba změnit referenční
hodnotu tlaku v pneumatikách s cílem ji
přizpůsobit aktuálním provozním
podmínkám (prázdné vozidlo, vozidlo
s nákladem, jízda na dálnici atd.);
po přehození pneumatik (tento
postup se však nedoporučuje);
po výměně pneumatiky.
Tato operace musí být vždy provedena
po kontrole tlaku v pneumatikách za
studena.
Tlak nahuštění musí odpovídat
aktuálnímu použití vozidla (prázdné
vozidlo, vozidlo s nákladem, jízda na
dálnici atd.).
Postup při reinicializaci
S nastartovaným motorem a stojícím
vozidlem:
Krátkými stisky na jedno z tlačítek
3 nebo 4 obr. 203 vyberte funkci "TYRE
PRESSURE SET "
na displeji 2;
Tlačítko 3 nebo 4 držte stisknuté (asi
3 sekundy), čímž se zahájí inicializace.
Příslušné hlášení signalizuje, že
požadavek na obnovení referenční
hodnoty tlaku v pneumatikách se právě
zpracovává.
Pro dokončení inicializace je nutno
s vozidlem jet několik minut.POZN.: Referenční hodnota tlaku nesmí
být nižší, než je hodnota doporučená
a uvedená na štítku na boční straně
dveří řidiče.
Display
Displej 2 obr. 203 na přístrojové desce
zobrazuje případné poruchy
(podhuštěná, proděravěná pneumatika,
atd.)
Kontrolka 1 obr. 202 zůstane svítit
spolu s příslušným hlášením. Ze
signalizace vyplývá, že je minimálně
jedno kolo podhuštěno.
Zkontrolujte, a pokud je to nutné,
nastavte tlak čtyř kol za studena.
Kontrolka zhasne po několika minutách
jízdy.
UPOZORNĚNÍ Náhlou ztrátu tlaku
v pneumatice (výbuch pneumatiky)
systém nemusí zaznamenat.
Kontrolka svítí společně s příslušným
202T36504-4
203T36518-2
126
BEZPEČNOST

hlášením a aktivovanou zvukovou
signalizací.
Tato zpráva je doprovázena rozsvícením
kontrolkySTOP.
To znamená, že alespoň na jednom
z kol je defekt nebo je podhuštěné.
V případě defektu kolo vyměňte nebo
se obraťte na autorizovaný servis Fiat.
Podhuštěnou pneumatiku nahustěte.
Kontrolka 1 obr. 202 několik sekund
bliká, než se rozsvítí společně
s příslušným hlášením.
Tato zpráva je doprovázena rozsvícením
kontrolky
.
Vyplývá z nich, že alespoň jedno z kol
není vybaveno senzory (například
rezervní kolo). Ve všech ostatních
případech se obraťte na autorizovaný
servis Fiat.
Nové nastavení tlaku
v pneumatikách
Hodnoty se musí nastavit za
studena(viz štítek umístěný na sloupku
u dveří řidiče). V případě, že zkouška
tlaku nemůže být provedena na
studenýchpneumatikách, je třeba
započítat zvýšení tlaku o 0,2-0,3 bar
(3 PSI).
Nikdy není třeba horké pneumatiky
upouštět.
Rezervní kolo
V případě, že je vozidlo vybaveno
rezervním kolem, není v něm senzor
instalován. Když je toto kolo nasazeno
na vozidlo, kontrolka 1 obr. 202 blikáněkolik sekund a pak zůstane svítit
společně s kontrolkou
, zatímco
na přístrojové desce se zobrazí
příslušné upozornění.
Nádobky se spreji na opravu
pneumatik a sada pro nahuštění
pneumatik
Vzhledem ke specifičnosti ventilků
používejte pouze výbavu schválenou sítí
autorizovaných servisů Fiat. Viz
odstavec „Sada pro nahuštění
pneumatik“ v kapitole „V nouzi“.
UPOZORNĚNÍ Tato funkce poskytuje
další pomoc při řízení, nemůže však
nahradit řidiče. V žádném případě tedy
nesmí vést ke snížení ostražitosti ani
odpovědnosti řidiče v případě nehody.
Zkontrolujte tlak v pneumatikách,
včetně rezervního kola, jednou za
měsíc.
UPOZORNĚNÍ Pro zachování
bezpečnosti řidiče a dalších osob ve
vozidle při rozsvícení kontrolkySTOPje
nutno ho bez prodlení zastavit
samozřejmě kompatibilně se stavem
silničního provozu.
127

Zobrazí se celkové hodnocení od 0 do
100 umožňující vyhodnotit Váš styl
řízení z hlediska úspory paliva: Čím
vyšší je hodnocení, tím nižší je spotřeba
paliva. Zobrazí se ekologické rady pro
zlepšení vašich výkonů. Uložení
oblíbených tras vám umožní porovnávat
jednotlivé styly jízdy. Další informace
naleznete v dodatku RADIO/TOUCH –
RADIO NAV.
REŽIM ECOMODE
Režim ECOMODE je funkce, která
optimalizuje spotřebu paliva. Působí na
některé spotřebiče vozidla (topení,
klimatizace, posilovač řízení atd.) a na
některé jízdní činnosti (zrychlení, změny
převodového stupně, tempomat,
zpomalení atd.).
Zapnutí funkce
Stiskněte tlačítko 4 obr. 219.
Na přístrojové desce se zobrazí
kontrolka 5ECOobr. 220 a potvrdí
zapnutí.
Během jízdy lze dočasně funkci
ECOMODE přerušit, aby se dosáhlo
plného výkonu motoru.
Za tímto účelem zcela a na doraz
sešlápněte plynový pedál.
Režim ECOMODE se znovu aktivuje,
jakmile uvolníte tlak na pedál plynu.
Vypnutí funkce
Stiskněte tlačítko 4 obr. 219.
Na přístrojové desce zhasne kontrolka
5ECOobr. 220 jako potvrzení vypnutí.Styl jízdySpíše než nechávat motor zahřát,
když vozidlo stojí, je vhodné jet
uměřeně, dokud motor nedosáhne
normální provozní teploty.
Rychlost zvyšuje spotřebu paliva.
Nevytáčejte motor nadměrně na nižší
rychlostní stupně. Používejte nejvyšší
rychlostní stupeň.
Vyvarujte se prudkých akcelerací.
Brzďte co nejméně, předem zvažte
nebezpečí či zatáčku: stačí sundat
nohu z pedálu akcelerace.
Při stoupání je vhodné udržovat
konstantní rychlost bez řazení
rychlostních stupňů.
Dvojité sešlápnutí spojky
a prošlápnutí pedálu akcelerace před
vypnutím motoru je u moderních vozidel
jž zcela zbytečné.Pneumatiky obr. 221
Nedostatečný tlak vzduchu
v pneumatikách může zvýšit spotřebu
paliva.
Použití nedoporučených pneumatik
může zvýšit spotřebu paliva.
Rady pro používání
Upřednostňujte režim ECOMODE.
Elektřina zvyšuje spotřebu paliva.
Měli byste vypnout elektrické prvky
příslušenství, pokud je nepoužíváte. Je
povinné používat světla v souladu se
zákony platnými v zemi, kde jezdíte.
Používejte přednostně ventilaci. Jízda
s otevřenými okny při rychlosti
100 km/h zvyšuje spotřebu paliva až
o 4 % obr. 222.
U vozidel s klimatizací se
klimatizováním zvyšuje spotřebu paliva
(zejména ve městech). U vozidel
s manuální klimatizací vypněte
klimatizaci, když jí není potřeba.
221T26528
222T31077
137

SADA NA OPRAVU
PNEUMATIK
172)
32) 33) 34) 35) 36) 37) 38)
Pro vyjmutí sady posuňte sedadlo řidiče
co nejvíce dopředu a sklopte opěradlo.
Vyšroubujte upevňovací šroub C
obr. 258 kontejneru s nářadím a poté ji
otočením vyjměte.Opatření pro použití sady
Sada se nesmí používat nepřetržitě déle
než 15 minut.
S motorem v chodu a zabrzděnou
parkovací brzdou:
odviňte hadičku z nádobky;
Připojte hadičku 3
obr. 259 kompresoru k přívodu
nádobky 8;
V závislosti na verzi připojte nebo
přišroubujte nádobku 8 ke kompresoru
vedle příslušného vybrání 7 obr. 259;
vyšroubujte uzávěr ventilu
příslušného kola a našroubujte adaptér
na huštění 1 obr. 259;
odpojte příslušenství původně
připojená do zásuvky příslušenství;
kolík 2 obr. 259 je nutno zasunout do
zásuvky pro příslušenství ve vozidle;
stiskem spínače 4 obr. 259 nahusťte
pneumatiku na předepsaný tlak (viz
«Tlak vzduchu v pneumatikách»
v kapitole «Údržba a péče»);
Maximálně po 15 minutách huštění
přerušte;
POZN.: Během vyprazdňování nádobky
(asi 30 sekund), manometr 5
obr. 259 krátce zobrazí tlak 6 bar, pak
tlak klesne.
Seřiťte tlak: pro zvýšení pokračujte
v huštění pneumatiky pomocí sady; ke
snížení tlaku stiskněte tlačítko 6
obr. 259.
Pokud se po 15 minutách nedosáhne
minimálního tlaku 1,8 bar, znamená to,
že není možné opravu provést,
nevyrážejte tedy na cestu a obraťte se
na autorizovaný servis Fiat.
Po nahuštění pneumatiky na správný
tlak sadu odstraňte: pomalu
odšroubujte přípojku 1 obr. 259, abyste
zabránili rozstřiku produktu do okolí
a umístěte nádobku do plastového
obalu, aby produkt nevytekl.
Přilepte štítek s pokyny na palubní
desku na místě, kam řidič dobře vidí;
umístěte sadu do kontejneru
s nářadím a uložte kontejner zpět pod
sedadlo řidiče;
po prvním nahuštění pneumatiky
bude pneumatika nadále unikat a je
třeba se rozjet, aby se díra zacelila;
vyjeďte okamžitě a jeďte rychlostí
mezi 20 a 60 km/h tak, aby se produkt
rovnoměrně v pneumatice rozložil; po
třech kilometrech jízdy zastavte
a zkontrolujte tlak;
257T32788
258T36718
259T35749
153

pokud je tlak vyšší než 1,3 bar, ale
nižší, než je předepsáno, je třeba ho
upravit (viz štítek umístěný na boční
straně dveří řidiče), v opačném případě
se obraťte na autorizovaný servis Fiat,
protože opravu nelze provést.
POZOR
172)U nohou řidiče se nesmí nacházet
žádný předmět, který by v případě
prudkého brzdění mohl sklouznout pod
pedály a zabránit jejich řádnému ovládání.
UPOZORNĚNÍ
32)Sadou je možno opravit pneumatiky,
jejichž běhoun A obr. 257 je poškozen
cizími tělesy menšími než 4 milimetry. Nedá
se použít pro opravu všech proděravění,
jako jsou např. trhliny větší než 4 mm či na
straně B obr. 257 pneumatiky. Také se
ujistěte, že je ráfek v dobrém stavu.
Neodstraňujte těleso, které způsobilo
defekt, pokud je v pneumatice.33)Nepoužívejte sadu na opravu
pneumatik, pokud je pneumatika
poškozena v důsledku jízdy s prázdnou
pneumatikou. Před jakýmkoliv zásahem
pečlivě zkontrolujte boční stěny pneumatiky.
Jízdou s podhuštěnými či zcela prázdnými
pneumatikami (nebo pneumatikami
s defektem) ohrožujete bezpečnost
a pneumatiky by se mohly nenapravitelně
poškodit. Tato oprava je pouze dočasná.
Pneumatika postižená defektem musí být
vždy prohlédnuta (a případně opravena)
odborníkem v co nejkratším čase. Po
výměně pneumatiky opravené pomocí sady
na opravu pneumatik vždy informujte
pracovníka pneuservisu. Během jízdy lze
případně cítit vibrace způsobené
přítomností přípravku v pneumatice.
34)Tato sada má homologaci pouze pro
huštění pneumatik vozidla vybaveného
touto sadou z výroby. Nesmí být za
žádných okolností použita pro huštění
pneumatik jiného vozidla nebo jakéhokoli
jiného předmětu (záchranné kruhy,
nafukovací vzduchové matrace atd.). Při
používání nádobky na opravy pneumatik se
vyhněte potřísnění pokožky. V případě
kontaktu s pokožkou ji důkladně
opláchněte. Uchovávejte sadu na opravu
pneumatik mimo dosah dětí. Nevyhazujte
prázdnou nádobku do životního prostředí.
Odevzdejte ji do autorizovaného servisu Fiat
nebo subjektu pověřeného jejich sběrem.
Nádobka má datum trvanlivosti uvedené na
štítku. Zkontrolujte datum trvanlivosti.
V autorizovaném servisu Fiat vyměňte
hadičku na huštění a nádobku sady na
opravu pneumatik.35)Před použitím sady zaparkujte vozidlo
tak, aby byly dostatečně daleko od místa
silničního provozu, zapněte výstražná
světla, zatáhněte ruční brzdu a přimějte
všechny cestující opustit vozidlo a držet se
v dostatečné vzdálenosti od silničního
provozu.
36)V případě zastavení u krajnice
upozorněte ostatní účastníky silničního
provozu na vozidlo umístěním výstražného
trojúhelníku nebo jiných zařízení
předepsaných dle legislativy platné v zemi,
kde se právě nacházíte.
37)Pozor, chybějící nebo špatně utažený
klobouček ventilku může ohrozit přilnavost
pneumatik a způsobit ztrátu tlaku. Je
důležité, aby kloboučky ventilků byly vždy
totožné s těmi původními a dotažené na
doraz.
38)Po provedení opravy pomocí této sady
nesmíte ujet více než 200 km. Kromě toho
snižte rychlost, která nesmí překročit
80 km/h. Štítek je třeba nalepit na
viditelném místě na přístrojové desce.
V závislosti na zemi nebo místní legislativě
se musí pneumatika, která byla opravena
pomocí sady na opravu pneumatik,
vyměnit.
154
V NOUZI

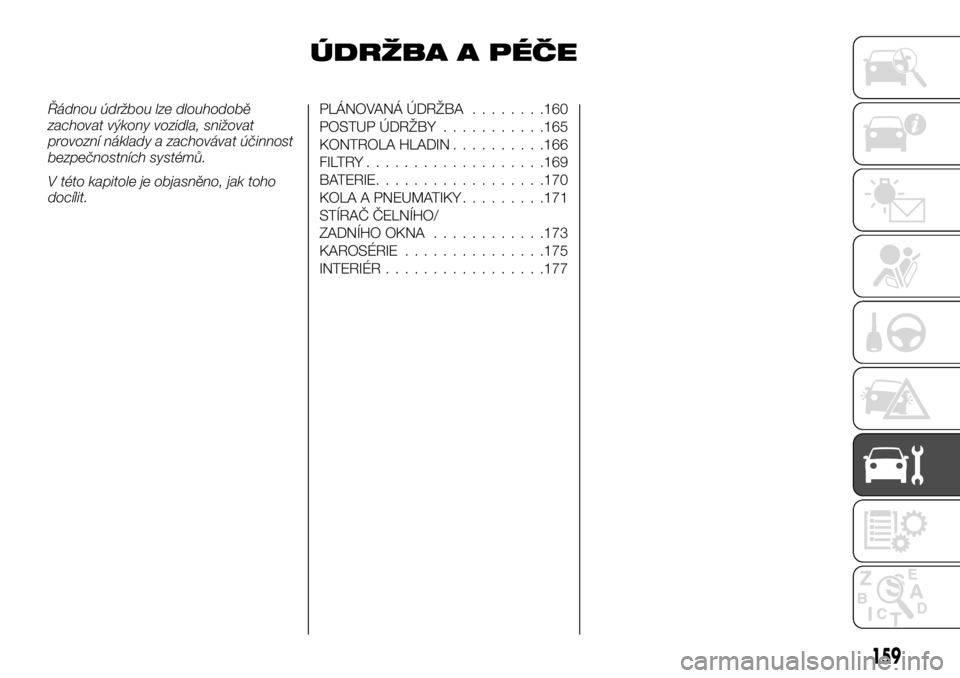

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA........160
POSTUP ÚDRŽBY...........165
KONTROLA HLADIN..........166
FILTRY...................169
BATERIE..................170
KOLA A PNEUMATIKY.........171
STÍRAČ ČELNÍHO/
ZADNÍHO OKNA............173
KAROSÉRIE...............175
INTERIÉR.................177
159
