2017 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

215
Jumper_fi_Chap10_Particularites_ed01-2016
Hydrauliyksikön UD2386 yksityiskohtainen piirustus
ERityisPiiRtEEt
lava
10

216
Jumper_fi_Chap10_Particularites_ed01-2016

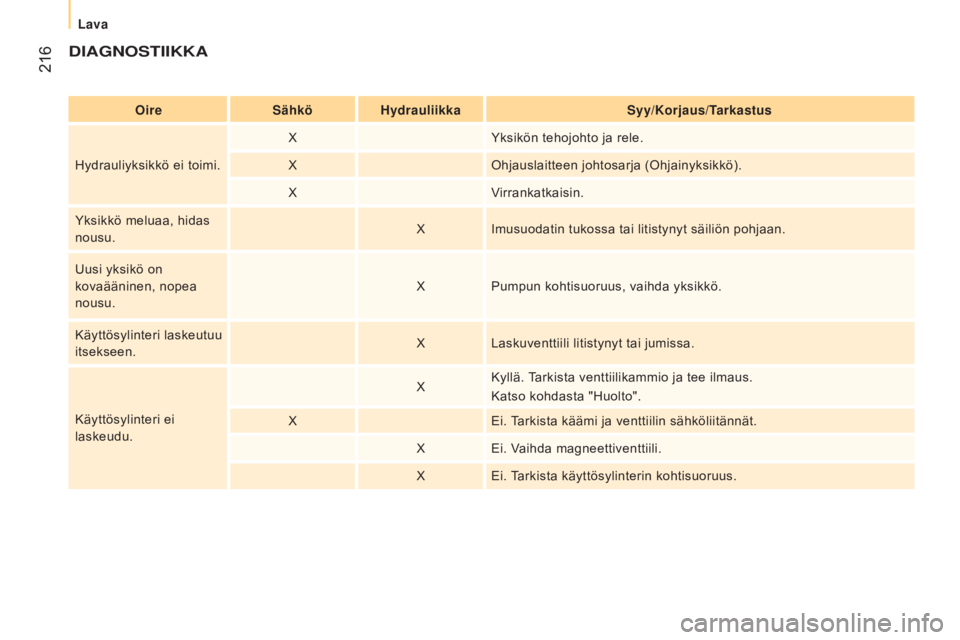

DiAGNOstiiKKA
OiresähköHydrauliikkas yy/Korjaus/ tarkastus
Hydrauliyksikkö ei toimi. X
Yksikön tehojohto ja rele.
X Ohjauslaitteen johtosarja (Ohjainyksikkö).
X V
irrankatkaisin.
Yksikkö meluaa, hidas
nousu. X
Imusuodatin tukossa tai litistynyt säiliön pohjaan.
Uusi yksikö on
kovaääninen, nopea
nousu. X
Pumpun kohtisuoruus, vaihda yksikkö.
Käyttösylinteri laskeutuu
itsekseen. X
Laskuventtiili litistynyt tai jumissa.
Käyttösylinteri ei
laskeudu. X
Kyllä. Tarkista venttiilikammio ja tee ilmaus.
Katso kohdasta "Huolto".
X Ei. Tarkista käämi ja venttiilin sähköliitännät.
X Ei. Vaihda magneettiventtiili.
X Ei. Tarkista käyttösylinterin kohtisuoruus.
lava

217
Jumper_fi_Chap10_Particularites_ed01-2016

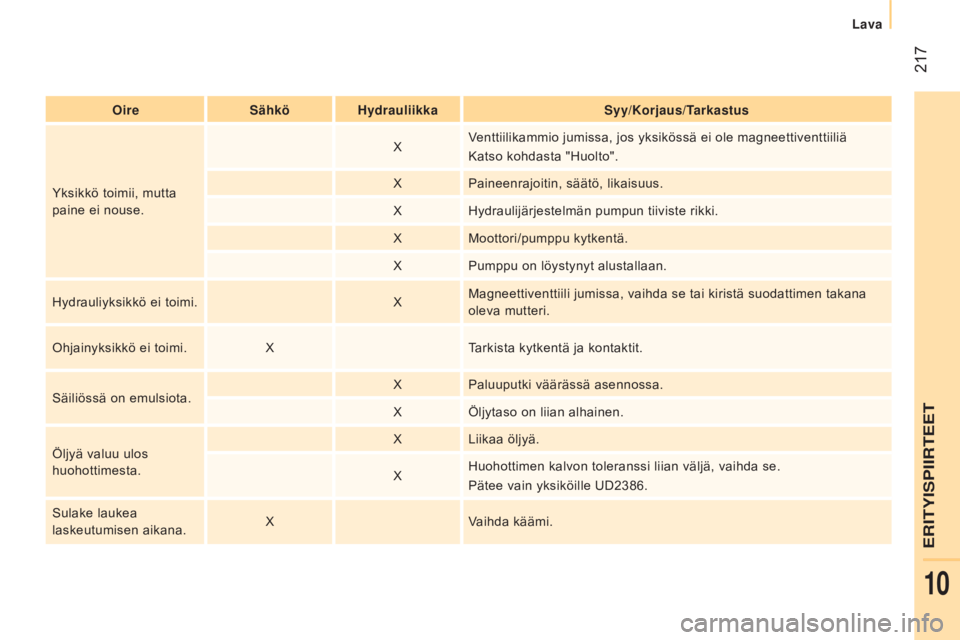

OiresähköHydrauliikkas yy/Korjaus/ tarkastus
Yksikkö toimii, mutta
paine ei nouse. X
Venttiilikammio jumissa, jos yksikössä ei ole magneettiventtiiliä
Katso kohdasta "Huolto".
X Paineenrajoitin, säätö, likaisuus.
X Hydraulijärjestelmän pumpun tiiviste rikki.
X Moottori/pumppu kytkentä.
X Pumppu on löystynyt alustallaan.
Hydrauliyksikkö ei toimi. XMagneettiventtiili jumissa, vaihda se tai kiristä suodattimen takana
oleva mutteri.
Ohjainyksikkö ei toimi. XTarkista kytkentä ja kontaktit.
Säiliössä on emulsiota. X
Paluuputki väärässä asennossa.
X Öljytaso on liian alhainen.
Öljyä valuu ulos
huohottimesta. X
Liikaa öljyä.
X Huohottimen kalvon toleranssi liian väljä, vaihda se.
Pätee vain yksiköille UD2386.
Sulake laukea
laskeutumisen aikana. X
Vaihda käämi.
ERityisPiiRtEEt
lava
10

218
Jumper_fi_Chap10_Particularites_ed01-2016

219
Jumper_fi_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Taktiili audio-telematiikkajärjestelmä
Autoradio multimedia - Bluetooth®-puhelin - GPs-navigointi
Yhteenveto
Käyttöönotto 2 20
Sanasto
2

21
Ohjauspyörän kytkimet
2

22
Valikot
2

23
Radio

2
24
Radio DAB (Digital Audio Broadcasting)

2
28
Media
23

0
Navigointi
2

38
Puhelin
2

42
Auton tiedot

2
46
Säädöt

2
48
Äänikomennot
2

58
Järjestelmän suojaus estää sen käytön muussa kuin siinä
autossa, johon se on asennettu tehtaalla. Turvallisuussyistä kuljettaja saa tehdä keskittymistä vaativia
toimenpiteitä ainoastaan auton ollessa pysähdyksissä.
Kun moottori on pysäytetty, järjestelmä kytkeytyy pois
toiminnasta virransäästötilan alettua akun varaustason
säilyttämiseksi.
Audio- ja kosketusnäytöllinen telematiikkajärjestelmä
AUDiO JA tElEMAtiiKKA
11

220
Jumper_fi_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Käyttöönotto
Pääset päävalikoihin käyttämällä taktiiliruudun
alla olevia painikkeita. Paina sitten
taktiiliruutuun ilmaantuvia painikkeita.Hyvin kuumalla ilmalla,
äänenvoimakkuus voi rajoittua
järjestelmän suojaamiseksi.
Järjestelmä palaa normaalitilaan, kun
matkustamon lämpötila on viilentynyt.
Järjestelmä voi myös siirtyä
valmiustilaan (ruutu ja ääni sammuvat)
vähintään viiden minuutin ajaksi.
A

221
Jumper_fi_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Näytön sytytys / sammutus.
Järjestelmän ja auton määrättyjen
säätötoimintojen käyttöön ottaminen,
käytöstä poisto ja parametrien
asetus. CD-levyn ulostyöntö.
Äänen kytkeminen / katkaisu
(mykistys / tauko).
Aloitetun toiminnon peruutus.
Ylöspäin hakemistopuussa (valikko
tai hakemisto). Painallus: käynnistys / katkaisu.
Kääntö: äänenvoimakkuuden säätö
(kaikki lähteet ovat itsenäisiä).
Radio, kääntö: radioaseman haku.
Media, kääntö: edellisen / seuraavan
kappaleen valinta.
Painallus: näytössä olevan valinnan
vahvistus.Näyttöruutu on "resistiivinen". Tästä
syystä näyttöä on painettava kunnolla,
eritoten "hipaisuliikkeitä" tehtäessä
(luettelon vieritys, kartan siirto jne.).
Pelkkä hipaisu ei riitä. Monella sormella
painaltamista ei oteta huomioon.
Näytön valinnat voidaan tehdä käsineet
kädessä. Tämä teknologia sallii käytön
kaikissa lämpötiloissa.
Näytön puhdistamisessa suositellaan
pehmeän kankaan (esim. silmälaseille
tarkoitettu pyyhinliina) käyttöä ilman
puhdistusaineita.
Älä käytä teräviä esineitä valintojen
tekemiseksi näytöllä.
Älä koskettele näyttöä kosteilla tai
märillä käsillä.
Sanasto
Nimike
Merkitykset / toimenpiteet
VOLUME Säädä äänenvoimakkuus
kääntämällä
RADIO Mene radiovalikkoon
MEDIA Mene mediavalikkoon ja
erilaisiin äänilähteisiin
N AV Mene navigointivalikkoon
PHONE Mene puhelinvalikkoon
MORE Mene autoa koskeviin tietoihin
BROWSE
TUNE
SCROLL Käännä säädintä, kun:
-

h
aluat siirtyä valikossa tai
luettelossa
-
hal

uat valita radioaseman.
ENTER Vahvista näytössä oleva
vaihtoehto painaltamalla.
Audio- ja kosketusnäytöllinen telematiikkajärjestelmä
AUDiO JA tElEMAtiiKKA
11

222
Jumper_fi_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

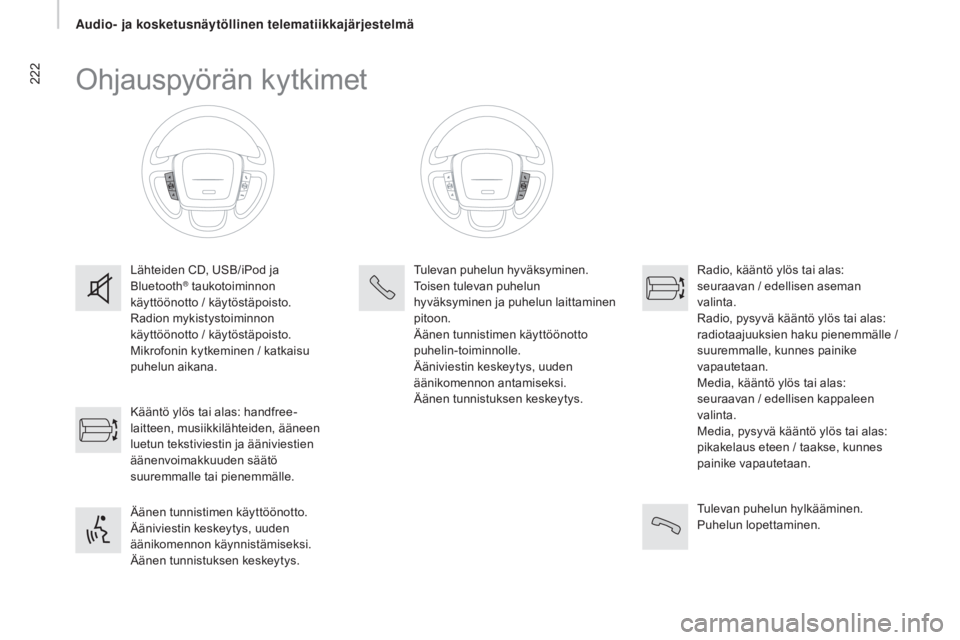

Ohjauspyörän kytkimet
Lähteiden CD, USB/iPod ja
Bluetooth® taukotoiminnon
käyttöönotto / käytöstäpoisto.
Radion mykistystoiminnon
käyttöönotto / käytöstäpoisto.
Mikrofonin kytkeminen / katkaisu
puhelun aikana.
Äänen tunnistimen käyttöönotto.
Ääniviestin keskeytys, uuden
äänikomennon käynnistämiseksi.
Äänen tunnistuksen keskeytys. Kääntö ylös tai alas: handfree-
laitteen, musiikkilähteiden, ääneen
luetun tekstiviestin ja ääniviestien
äänenvoimakkuuden säätö
suuremmalle tai pienemmälle. Tulevan puhelun hyväksyminen.
Toisen tulevan puhelun
hyväksyminen ja puhelun laittaminen
pitoon.
Äänen tunnistimen käyttöönotto
puhelin-toiminnolle.
Ääniviestin keskeytys, uuden
äänikomennon antamiseksi.
Äänen tunnistuksen keskeytys.
Radio, kääntö ylös tai alas:
seuraavan / edellisen aseman
valinta.
Radio, pysyvä kääntö ylös tai alas:
radiotaajuuksien haku pienemmälle /

suuremmalle, kunnes painike
vapautetaan.
Media, kääntö ylös tai alas:
seuraavan / edellisen kappaleen
valinta.
Media, pysyvä kääntö ylös tai alas:
pikakelaus eteen / taakse, kunnes
painike vapautetaan.
Tulevan puhelun hylkääminen.
Puhelun lopettaminen.
Audio- ja kosketusnäyt
