2017 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

167
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

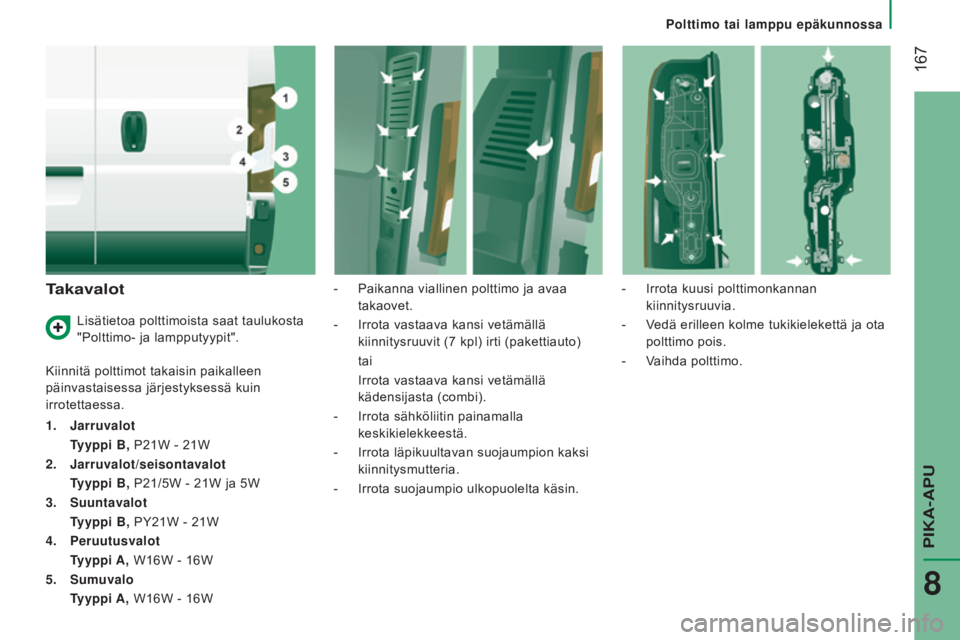

takavalot
Kiinnitä polttimot takaisin paikalleen
päinvastaisessa järjestyksessä kuin
irrotettaessa.
1.
Jarruvalot
tyyppi B,

P21W - 21W
2.

Jarruvalot/seisontavalot
tyyppi B,

P21/5W - 21W ja 5W
3.
s
uuntavalot
tyyppi B,

PY21W - 21W
4.

Peruutusvalot
tyyppi A,

W16W - 16W
5.
s
umuvalo
tyyppi A,

W16W - 16W -

Paikanna viallinen polttimo ja avaa

takaovet.
-
Irrota vastaava kansi vetämällä

kiinnitysruuvit (7 kpl) irti (pakettiauto) tai
Irrota vastaava kansi vetämällä

kädensijasta (combi).
-

Irrota sähköliitin painamalla

keskikielekkeestä.
-

Irrota läpikuultavan suojaumpion kaksi

kiinnitysmutteria.
-

Irrota suojaumpio ulkopuolelta käsin.-


Irrota kuusi polttimonkannan

kiinnitysruuvia.
-
V
edä erilleen kolme tukikielekettä ja ota
polttimo pois.
- V aihda polttimo.
Lisätietoa polttimoista saat taulukosta
"Polttimo- ja lampputyypit".
PiKA-APU
8
Polttimo tai lamppu epäkunnossa

168
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

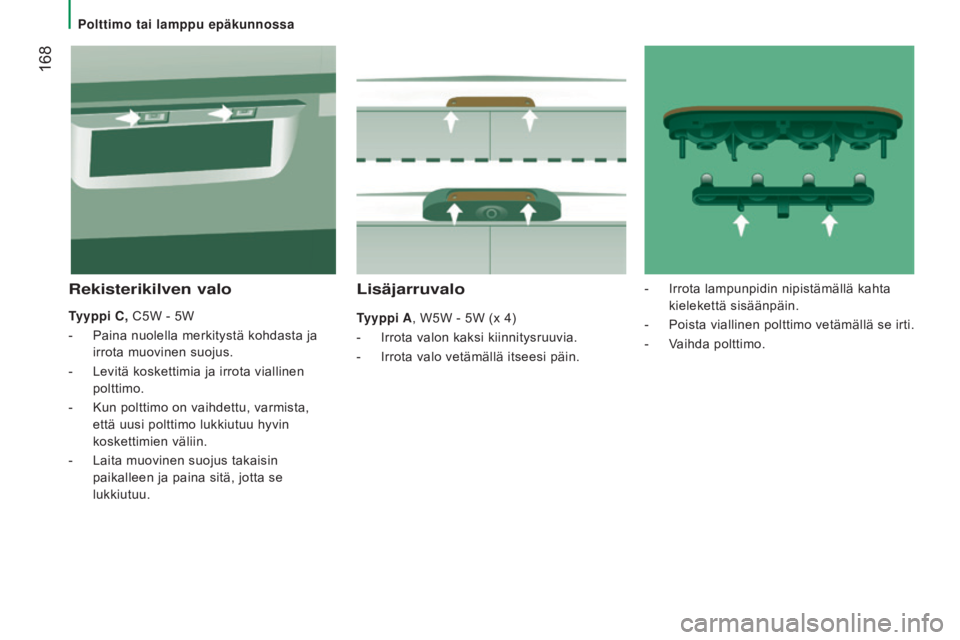

lisäjarruvalo
tyyppi A, W5W - 5W (x 4)
-
Irrota valon kaksi kiinnitysruuvia.
-


Irrota valo vetämällä itseesi päin.
Rekisterikilven valo
tyyppi C, C5W - 5W
-
Paina nuolella merkitystä kohdasta ja

irrota muovinen suojus.
-

Levitä koskettimia ja irrota viallinen

polttimo.
-

Kun polttimo on vaihdettu, varmista,

että uusi polttimo lukkiutuu hyvin
koskettimien väliin.
-

Laita muovinen suojus takaisin

paikalleen ja paina sitä, jotta se
lukkiutuu. -

Irrota lampunpidin nipistämällä kahta

kielekettä sisäänpäin.
- Poista viallinen polttimo vetämällä se irti.
-

V
aihda polttimo.
Polttimo tai lamppu epäkunnossa

169
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

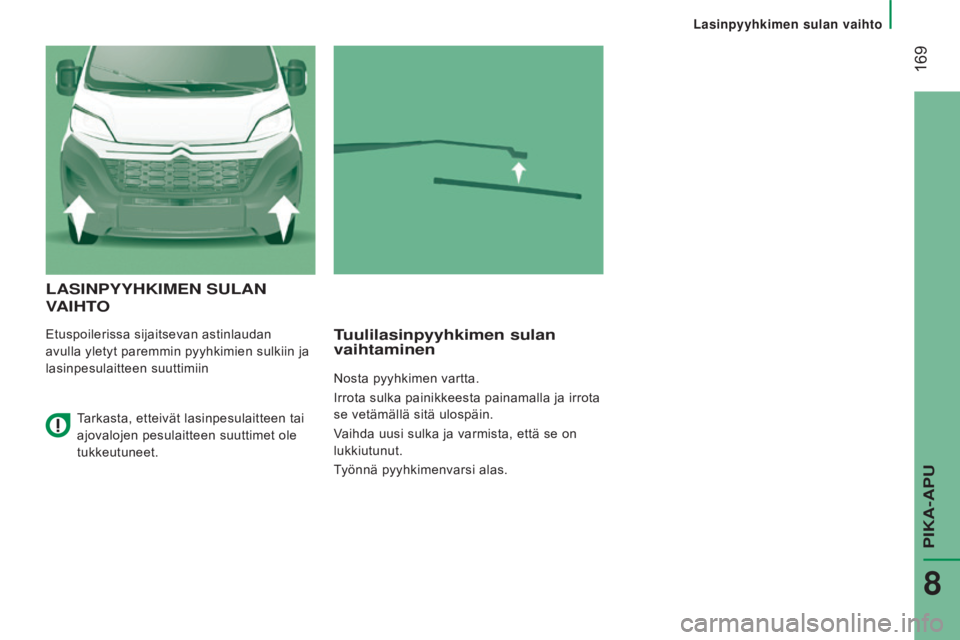

lAsiNPyyHKiMEN sUlAN
V
A i H t
O
Etuspoilerissa sijaitsevan astinlaudan
avulla yletyt paremmin pyyhkimien sulkiin ja
lasinpesulaitteen suuttimiintuulilasinpyyhkimen sulan
vaihtaminen
Nosta pyyhkimen vartta.
Irrota sulka painikkeesta painamalla ja irrota
se vetämällä sitä ulospäin.
Vaihda uusi sulka ja varmista, että se on
lukkiutunut.
Työnnä pyyhkimenvarsi alas.
Tarkasta, etteivät lasinpesulaitteen tai
ajovalojen pesulaitteen suuttimet ole
tukkeutuneet.
PiKA-APU
8
lasinpyyhkimen sulan vaihto

170
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

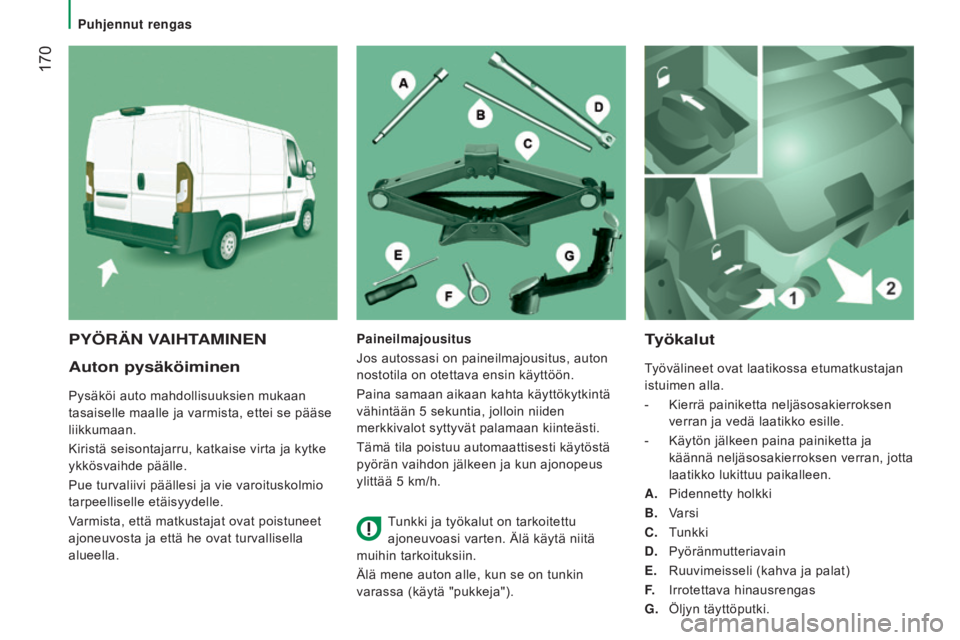

Auton pysäköiminen
Pysäköi auto mahdollisuuksien mukaan
tasaiselle maalle ja varmista, ettei se pääse
liikkumaan.
Kiristä seisontajarru, katkaise virta ja kytke
ykkösvaihde päälle.
Pue turvaliivi päällesi ja vie varoituskolmio
tarpeelliselle etäisyydelle.
Varmista, että matkustajat ovat poistuneet
ajoneuvosta ja että he ovat turvallisella
alueella.
työkalut
Työvälineet ovat laatikossa etumatkustajan
istuimen alla.
-
Kierrä painiketta neljäsosakierroksen

verran ja vedä laatikko esille.
-

Käytön jälkeen paina painiketta ja

käännä neljäsosakierroksen verran, jotta
laatikko lukittuu paikalleen.
A.

Pidennetty holkki
B.


V
arsi
C.

T
unkki
D.

Pyöränmutteriavain
E.


Ruuvimeisseli (kahva ja palat)
F.
Irrotettava hinausrengas
G.


Öljyn täyttöputki.
PyöRÄN VAiHtAM i NENPaineilmajousitus
Jos autossasi on paineilmajousitus, auton
nostotila on otettava ensin käyttöön.
Paina samaan aikaan kahta käyttökytkintä
vähintään 5
sekuntia, jolloin niiden
merkkivalot syttyvät palamaan kiinteästi.
Tämä tila poistuu automaattisesti käytöstä
pyörän vaihdon jälkeen ja kun ajonopeus
ylittää 5
km/h.
Tunkki ja työkalut on tarkoitettu
ajoneuvoasi varten. Älä käytä niitä
muihin tarkoituksiin.
Älä mene auton alle, kun se on tunkin
varassa (käytä "pukkeja").
Puhjennut rengas

171
Jumper_fi_Chap08_Aide-Rapide_ed01-2016
● Malleissa, joissa on
metalliseosvanteet, irrota kolme
kiinnitysruuvia J asennuspidikkeestä K .
●

Irrota kokonaisuus metalliseosvanteen

sisäosasta.

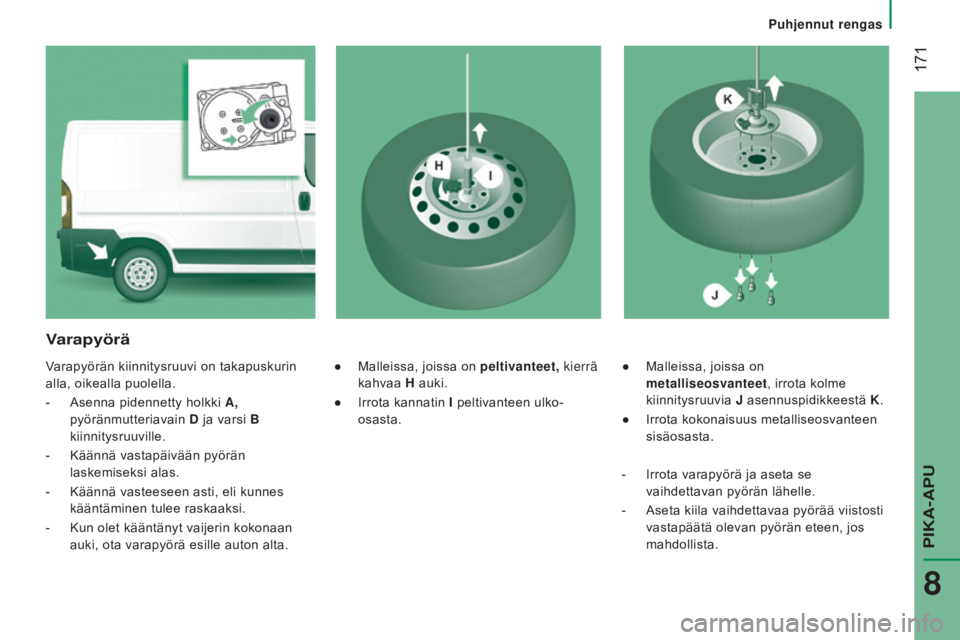

Varapyörä
Varapyörän kiinnitysruuvi on takapuskurin
alla, oikealla puolella.
-

Asenna pidennetty holkki
A,
pyöränmutteriavain D ja varsi B
kiinnitysruuville.
-

Käännä vastapäivään pyörän

laskemiseksi alas.
-

Käännä vasteeseen asti, eli kunnes

kääntäminen tulee raskaaksi.
-

Kun olet kääntänyt vaijerin kokonaan

auki, ota varapyörä esille auton alta. ●
Malleissa, joissa on peltivanteet, kierrä
kahvaa H auki.
●

Irrota kannatin
i
peltivanteen ulko-
osasta.
-


Irrota varapyörä ja aseta se

vaihdettavan pyörän lähelle.
-

Aseta kiila vaihdettavaa pyörää viistosti

vastapäätä olevan pyörän eteen, jos
mahdollista.
PiKA-APU
8
Puhjennut rengas

172
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

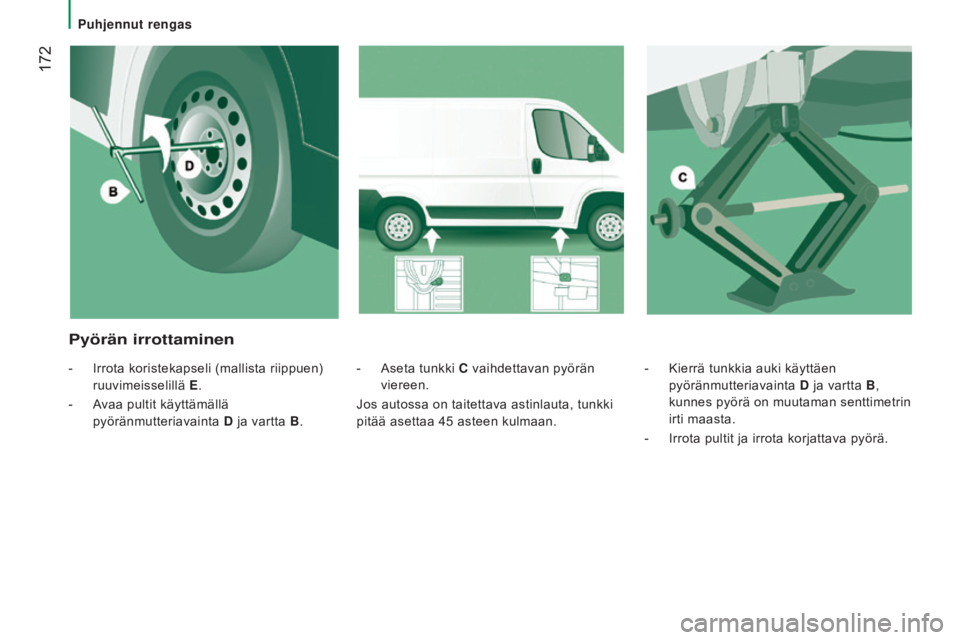

- Kierrä tunkkia auki käyttäen
pyöränmutteriavainta D ja vartta B,
kunnes pyörä on muutaman senttimetrin
irti maasta.
-

Irrota pultit ja irrota korjattava pyörä.
-

Aseta tunkki
C
vaihdettavan pyörän
viereen.
Jos autossa on taitettava astinlauta, tunkki
pitää asettaa 45

asteen kulmaan.
Pyörän irrottaminen
- Irrota koristekapseli (mallista riippuen)
ruuvimeisselillä E .
-

A
vaa pultit käyttämällä
pyöränmutteriavainta D ja vartta B.
Puhjennut rengas

173
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

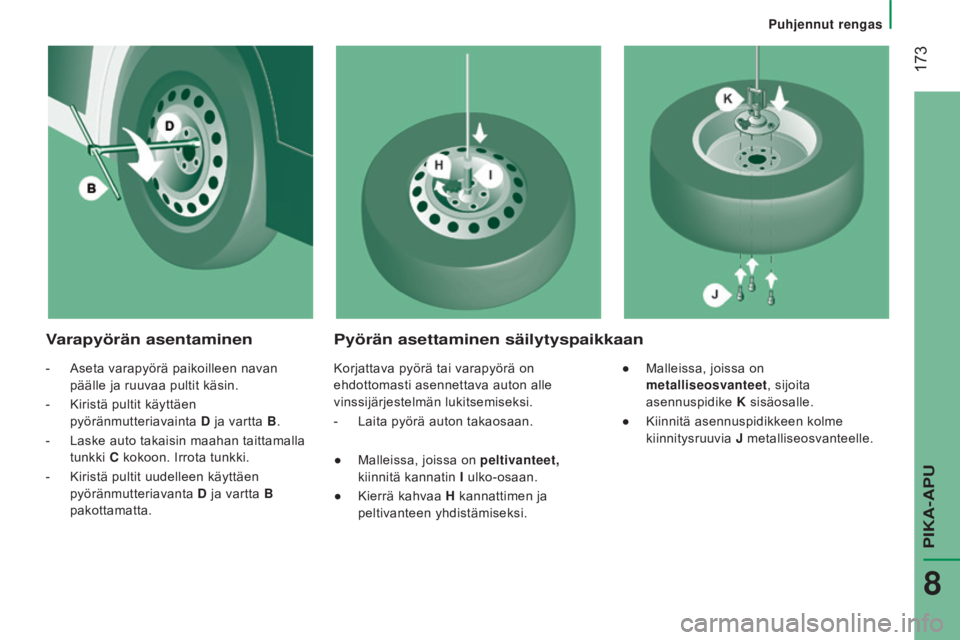

Varapyörän asentaminen Pyörän asettaminen säilytyspaikkaan
- Aseta varapyörä paikoilleen navan
päälle ja ruuvaa pultit käsin.
-

Kiristä pultit käyttäen

pyöränmutteriavainta D ja vartta B.
-

Laske auto takaisin maahan taittamalla

tunkki C kokoon. Irrota tunkki.
-

Kiristä pultit uudelleen käyttäen

pyöränmutteriavanta D ja vartta B
pakottamatta. Korjattava pyörä tai varapyörä on
ehdottomasti asennettava auton alle
vinssijärjestelmän lukitsemiseksi.
-

Laita pyörä auton takaosaan.
●


Malleissa, joissa on
peltivanteet,
kiinnitä kannatin
i
ulko-osaan.
●


Kierrä kahvaa
H kannattimen ja
peltivanteen yhdistämiseksi. ●
Malleissa, joissa on
metalliseosvanteet, sijoita
asennuspidike K sisäosalle.
●

Kiinnitä asennuspidikkeen kolme

kiinnitysruuvia J metalliseosvanteelle.
PiKA-APU
8
Puhjennut rengas

174
Jumper_fi_Chap08_Aide-Rapide_ed01-2016

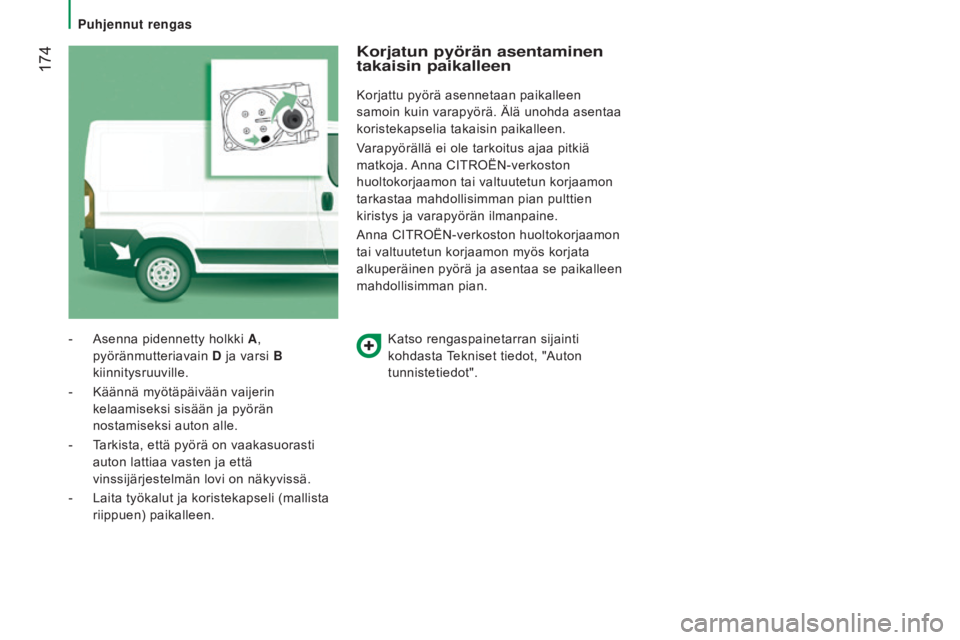

Katso rengaspainetarran sijainti
kohdasta Tekniset tiedot, "Auton
tunnistetiedot".
-
Asenna pidennetty holkki
A
,
pyöränmutteriavain D ja varsi B
kiinnitysruuville.
-

Käännä myötäpäivään vaijerin


kelaamiseksi sisään ja pyörän
nostamiseksi auton alle.
-

T

arkista, että pyörä on vaakasuorasti
auton lattiaa vasten ja että
vinssijärjestelmän lovi on näkyvissä.
-

Laita työkalut ja koristekapseli (mallista


riippuen) paikalleen.
Korjatun pyörän asentaminen
takaisin paikalleen
Korjattu pyörä asennetaan paikalleen
samoin kuin varapyörä. Älä unohda asentaa
koristekapselia takaisin paikalleen.
Varapyörällä ei ole tarkoitus ajaa pitkiä
matkoja. Anna CITROËN-verkoston
huoltokorjaamon tai valtuutetun korjaamon
tarkastaa mahdollisimman pian pulttien
kiristys ja varapyörän ilmanpaine.
Anna CITROËN-verkoston huoltokorjaamon
tai valtuutetun korjaamon myös korjata
alkuperäinen pyörä ja asentaa se paikalleen
mahdollisimman pian.
Puhjennut rengas
