De tre säkringshållarna sitter dels på vänster
sida av instrumentbräda, dels i stolpen på
höger sida, dels i motorrummet.
De angivna beteckningarna är endast
säkringar som kan bytas ut av användaren.
För alla andra ingrepp ska du kontakta
CITROËN eller en kvalificerad verkstad.
demontering och montering av
säkring
Innan en säkring byts ut ska orsaken till
felet lokaliseras och åtgärdas. Säkringarnas
nummer anges på säkringshållaren.
Byt alltid en defekt säkring mot en
likvärdig säkring.
ByTA SÄKRI ngCITROËN frånsäger sig allt ansvar för
utgifter för reparationer av bilen eller
för funktionsfel som beror på installation
av extra tillbehör som inte levererats eller
rekommenderats av C
itr O ë N och inte
installerats enligt föreskrifterna. Detta
gäller i synnerhet om den sammanlagda
strömförbrukningen av alla anslutna extra
komponenter överskrider 10
milliampere.
Hel
Trasig
Till yrkesmän: fullständig information
om säkringar och reläer finns i
"Metoder" som du har tillgång till via
distributionsnätet CITROËN.
Säkringar på instrumentbrädan
på vänster sida
Lossa skruvarna och fäll ned locket för att
komma åt säkringarna.
ÅTgÄRdeR
8
defekt säkring

160
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
SäkringarA (styrka) Ändamål
12 7,5Höger halvljus
13 7,5Vänster halvljus
31 5Relä för styrbox motorrummet - Relä för styrbox instrumentbräda (+ nyckel)
32 7,5Kupélampa (+ batteri)
33 7,5Kontrollgivare för batteriet version Stop & Start (+ batteri)
34 7,5Kupélampa Minibus - Varningsblinkers
36 10Bilradio - Reglage luftkonditionering - Larm - Färdskrivare - Styrbox batteribrytare - Timer exravärme
(+
batteri)
37 7,5Kontakt för bromsljus - tredje bromsljus - instrumentgrupp (+ nyckel)
38 20Central låsning av dörrar (+ batteri)
42 5Styrbox och ABS-sensor - ASR-sensor - CDS -sensor - Bromsljuskontakt
43 20Motor för vindrutetorkare (+ nyckel)
47 20Motor till förarens fönsterhiss
48 20Motor till passagerarens fönsterhiss
49 5Styrbox parkeringshjälp - Bilradio - Reglage vid ratten - Enhet i mitten och på sidan för reglage - Extyra
enhet för reglage - Styrbox batteribrytare (+ nyckel)
50 7,5Styrbox krockkuddar och bältessträckare
51 5Färdskrivare - Styrbox servostyrning - Luftkonditionering - Backljus - Vattensensor bränslefilter -
Flödesmätare (+ nyckel)
53 7,5Instrumenttavla (+ batteri)
89 -Används ej
90 7,5Vänster helljus
91 7,5Höger helljus
92 7,5Vänster dimljus
93 7,5Höger dimljus
Defekt s

161
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
Säkringar i stolpen på höger
sida
Ta loss locket.
Stäng locket noga efter avslutat ingrepp.Säkringar
A (styrka) Ändamål
54 -Används ej
55 15Eluppvärmda säten
56 1512-voltsuttag för passagerare bak
57 10Extravärme under säte
58 15Avfrostning av bakruta till vänster
59 15Avfrostning av bakruta till höger
60 -Används ej
61 -Används ej
62 -Används ej
63 10Reglage extravärme passagerare bak
64 -Används ej
65 30Värmefläkt extravärme passagerare bak
ÅtGÄrDEr
8
Defekt s

162
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
Säkringar i motorrummet
Ta bort muttrarna och fäll ned locket för att
komma åt säkringarna.
Stäng kåpan mycket noggrant efter
ingreppet.Säkringar
A (styrka) Ändamål
1 40Strömmatning till ABS-pump
2 50Styrbox för förvärmning diesel
3 30Kontakt för rattlåset - Startmotor
4 40Bränslevärmare (diesel)
5 20/50Ventilation i passgerarutrymmet med programmerbar
extravärme (+ batteri)
6 40/60
Kylfläktsaggregat passagerarutrymme maximal hastighet (+ batteri)
740/50/60Kylfläktsaggregat passagerarutrymme minimal hastighet (+ batteri)
8 40Kylfläktsaggregat passagerarutrymme (+ nyckel)
9 1512
V-uttag bak (+batteri)
10 15Signalhorn
11 -Används ej
14 1512
V-uttag fram (+ batteri)
15 15Cigarettändaruttag (+ batteri)
16 -Används ej
17 -Används ej
18 7,5Motorstyrdator (+ batteri)
19 7,5Luftkonditioneringens kompressor
20 30Pump för vindrute- och strålkastarspolare
21 15Strömmatning till bränslepumpen
22 -Används ej
23 30Magnetventiler ABS
24 7,5Extra enhet för reglage - Inställning och infällning av yttre
backspeglar (+ nyckel)
30 15Avfrostning yttre backspeglar
Defekt s

163
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
Spola inte direkt på strålkastare och
ljusgrupp vid högtryckstvätt, för att inte
skada skyddslack och tätningspackning.
ByTA en l AMPA
T

yp av glödlampa eller lampa
Det finns olika typer av glödlampor eller
lampor i bilen:
De demonteras så här:
Typ A


g lödlampa helt av glas: dra ut
den varsamt.
Typ B
g lödlampa med bajonettfäste:
tryck på glödlampan och vrid
sedan motsols.
Typ C

Cylindrisk glödlampa: för

kontakterna åt sidan. Använd skruvmejseln som
ligger i verktygslådan under
frampassagerarens säte för att ta bort och
sätta tillbaka skruvarna.
Utför ingreppen i omvänd ordning för att
montera tillbaka lamporna/glödlamporna.
Typ
d - e
Halogenlampa: frigör fjädern

som spärrar fästet.
Byt alltid ut den trasiga glödlampan
eller lampan mot en ny glödlampa
eller lampa med samma artikelnummer och
tekniska data.
ÅTgÄRdeR
8
Trasig glödlampa eller lampa

164
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
1 - Helljus
Ty p
d, H7

- 55 W
-

T
a av locket genom att dra i
gummifliken.
-

Koppla ur den elektriska anslutningen.
-


Frigör spärrfjädern genom att trycka på

klämman i mitten.
-

Byt ut lampan och se till att metalldelen

sitter mitt för spåren på lyktan. 2
- Halvljus
Typ d , H7 - 55 W
-
T
a av locket genom att dra i
gummifliken.
- Koppla ur den elektriska anslutningen.
- Frigör spärrfjädern genom att trycka på
klämman i mitten.
-

Byt ut lampan och se till att metalldelen

sitter mitt för spåren på lyktan.
Framljus
3 - Körriktningsvisare (blinkrar)
T yp A, WY

21 W - 21 W
-

T
a av locket genom att dra i
gummifliken.
-

V
rid lamphållaren ett fjärdedels varv
motsols.
-

Byt ut glödlampan.
Öppna motorhuven och sätt fast


motorhuvens stag ordentligt.
För in handen bakom ljusenheten, för att
komma åt lampor/glödlampor.
Om det behövs kan du ta bort ljusenheten:
-

Beroende påförsäljningsland ska du ta


bort snöskyddet i skumgummi genom att
föra det utåt åt sidan.
-
Koppla ur den elektriska anslutningen

genom att ta bort låsringen.
-

T

a bort ljusenhetens två fästskruvar.
-

För ljusenheten mot bilens mitt för att


dra ut den ur glidskenorna. På vänstra sidan ska du ge akt på
motorhuvens stag.
Trasig glödlampa eller lampa

165
Jumper_sv_Chap08_Aide-Rapide_ed01-2016
Halogenlampor byts när strålkastaren
har varit släckt i några minuter (risk
för brännskador). Ta inte direkt på lampan,
använd tygtrasor som inte luddar.
Kontrollera att ljusen fungerar, efter varje
ingrepp.
5

-
d
imljus
Typ
e
, H11

- 55

W
-

V

rid hjulet så det ställs helt inåt.
-

T

a bort skruven i hjulhuset.
-

T

a av skyddsluckan.
Varselljus med
led
Dessa lysdioder (LED) fungerar både som


varselljus och positionsljus.
Om bilen är utrustad med varselljus med
LED ska du kontakta CITROËN. 4

- Positionsljus/varselljus
Typ A, W21/5

W - 21W och 5

W
-

T

a av locket genom att dra i
gummifliken.
-

V

rid lamphållaren ett kvarts varv
motsols.
-

Byt ut glödlampan.
-


T

a bort fästdonets spänne och koppla ur
den elektriska anslutningen.
-

V
rid lamphållaren och ta bort den.
-

Byt ut lampan och se till att metalldelen

sitter mitt för spåren på lyktan.
ÅTgÄRdeR
8
Trasig glödlampa eller lampa

166
Jumper_sv_Chap08_Aide-Rapide_ed01-2016

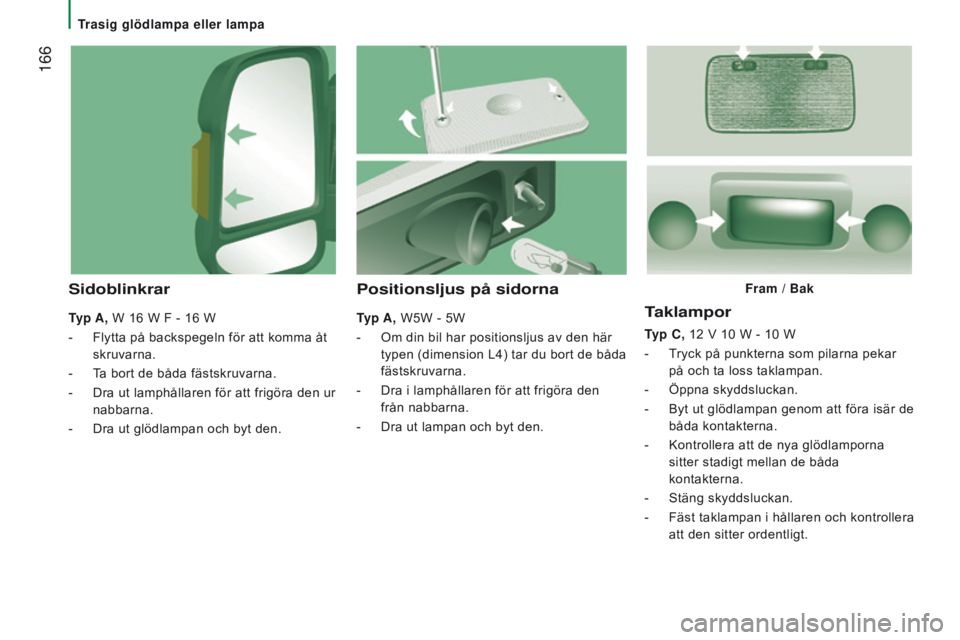

Taklampor
Typ C, 12 V 10 W - 10 W
-
T
ryck på punkterna som pilarna pekar
på och ta loss taklampan.
-

Öppna skyddsluckan.
-


Byt ut glödlampan genom att föra isär de

båda kontakterna.
-

Kontrollera att de nya glödlamporna

sitter stadigt mellan de båda
kontakterna.
-

Stäng skyddsluckan.
-


Fäst taklampan i hållaren och kontrollera

att den sitter ordentligt.
Positionsljus på sidorna
Typ A, W5W - 5W
-

Om din bil har positionsljus av den här

typen (dimension L4) tar du bort de båda
fästskruvarna.
-

Dra i lamphållaren för att frigöra den

från nabbarna.
-

Dra ut lampan och byt den.
Sidoblinkrar
Typ A, W 16 W F - 16 W
-
Flytta på backspegeln för att komma åt

skruvarna.
-

T
a bort de båda fästskruvarna.
-

Dra ut lamphållaren för att frigöra den ur

nabbarna.
-

Dra ut glödlampan och byt den. Fram / Bak
