2017 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

135
Jumper_lt_Chap06_Accessoires_ed01-2016
KroVinių PErVEžimo an T
s T
o
G o Į ran G a
Norėdami sužinoti išsamesnius
automobilio ilgio (nuo L1
iki L4)
ir aukščio (nuo H1
iki H3) duomenis
skaitykite skyrių "Techninė charakteristika -
Matmenys". Tolygiai išdėstytas maksimalus krovinių
svoris ant stogo: 150
kg visoms
modifikacijoms, neperžengiant maksimalios
krauto automobilio masės (MTAC) ribos.
Dėl saugumo ir dėl to, kad nebūtų pažeistas
stogas, būtina naudoti jūsų automobiliui
pritaikytą ir patvirtintą krovinų tvirtinimo
įrangą (stogo sijas arba bagažinę).
Stogo sijos gali būti uždedamos tik ant
H1

arba H2

aukščio furgono, "combi" ir
mikroautobuso modifikacijų. Mikroautobuso
modifikacijos patikrinkite, ar yra stogo oro
kondicionieriai. Krovinių pervežimo įranga būtinai turi
būti tvirtinama prie parengtų tvirtinimo
taškų ant automobilio stogo: 6, 8
arba 10,
priklausomai nuo automobilio ilgio.
Laikykitės tvirtinimo įrangos gamintojo
instrukcijoje pateiktų tvirtinimo nurodymų.
Ant visų H3 aukščio automobilių
modifikacijų stogo negali būti įrengta
bagažo pervežimo sistema.
Griežtai laikykitės galiojančių taisyklių dėl
vežamų krovinių maksimalių matmenų.
6
transportavimo sprendimai
PAPILDOMA ĮRANGA

136
Jumper_lt_Chap06_Accessoires_ed01-2016
KiTa Pa P i L doma Į ran G a
Ši įranga ir šios detalės yra išbandytos
pagal patikimumo ir saugumo reikalavimus
ir pritaikytos jūsų automobiliui. Siūlomas
platus asortimentas rekomenduotos įrangos
ir originalių detalių.
Komfortas
Oro aptakai, šaltadėžė, oro gaiviklis
(kvapai), skaitymo šviestuvas, cigarečių
žiebtuvas, kilnojama peleninė, neslidus
laikiklis, pastatymo atbulomis pagalba ir kt.
Paviršių apsauga
Kilimėliai, purvasaugiai, automobilio
apsauginis apdangalas, sėdynių apdangalai,
stiklų ir galinių durų apsaugos grotelės,
galinės iš dviejų pusių suveriamos durys su
apsauginiu užraktu, apdailos lipdukai ir kt.
s

augumas
Apsaugos nuo įsilaužimo signalizacija,
automobilio žymėjimo sistema, sniego grandinės,
neslystantys apvalkalai, vaikų kėdutės, pirmosios
pagalbos paketas, avarinės signalizacijos
trikampis, saugos liemenė, gesintuvas, saugos
diržai naminiams gyvūnams, įrankis nupjauti
saugos diržui / išmušti stiklui, ir kt.
s

tilius
Aliuminio lydinio ratlankiai ir kt.
m

ultimedija
CD grotuvas, automobilinė WiFi įranga,
pusiau integruota navigacijos sistema, laisvų
rankų įranga, vairavimo pagalbos įranga,
galinės multimedijos įrangos laikiklis, DVD
grotuvas, navigacijos kartografinių duomenų
atnaujinimas, nešiojamoji navigacijos įranga,
telefono laikiklis, skaitmeninio radijo priedas,
automagnetolos, 230 V lizdas ir kt.
Transportavimo sprendimai
Prikabinimo įtaisai, prikabinimo laidų
pynės: 7/13 gnybtų, 7/7 gnybtų, 13 gnybtų,
vidaus paviršių apsaugos komplektas,
neslystančios grindys, ratų arkų apsauga,
kabinos pertvaros, skersinės stogo sijos,
stogo bagažinės, kopėtėlės stogo bagažinei,
įkrovimo ritinys stogo bagažinei, plokštė
vaikščiojimui ant stogo bagažinės ir kt.
r

adijo ryšio siųstuvo įrengimas
Prieš įmontuojant jūsų automobilyje radijo
ryšio siųstuvą su išorine antena kaip
papildomą įrangą, mes jums patariame
kreiptis į CITROËN tinklo atstovybę.
CITROËN tinklo atstovybėje jūs gausite
informaciją apie siųstuvų, kurie gali
būti sumontuoti laikantis direktyvos dėl
elektromagnetinių bangų suderinamumo
automobiliuose (2004/104/CE),
charakteristikas (transliavimo dažnį,
maksimalų siunčiamo signalo stiprumą,
antenos padėtį, specifines įmontavimo
sąlygas).
Įrengus automobilyje firmos
"Automobiles CITROËN" referencinių
nuorodų neturinčią įrangą, gali atsirasti
elektroninių jūsų automobilio sistemų
sutrikimų.
Mes dėkojame, kad jūs įsidėmėjote
šią pastabą ir siūlome kreiptis į firmos
atstovybę, kurioje jums bus pateiktas
rekomenduotų prietaisų ir papildomos
įrangos asortimentas.
Priklausomai nuo šalies, kurioje
parduodamas automobilis, saugos
liemenė, avarinės signalizacijos trikampis,
atsarginės lemputės ir alkotesteris yra
privalomi turėti automobilyje.
Tam, kad nebūtų kliūčių spausti
pedalus:
-
patikrinkite, ar gerai uždėtas kilimėlis ir

prisegti fiksatoriai,
-

nedėkite vieno ant kito kelių kilimėlių.
Įranga

137
Jumper_lt_Chap06_Accessoires_ed01-2016
sniEGo GrandinĖs
Žiemos sąlygomis sniego grandinės
neleidžia automobiliui buksuoti, taip pat
pagerina jo stabilumą stabdant.Sniego grandinės turi būti dedamos ant
varančiųjų ratų. Jų negalima dėti ant
plokščio tipo atsarginio rato.
Siūlome atsižvelgti į šalyje galiojančias
sniego grandinių naudojimo taisykles ir
leistiną didžiausią greiti važiuojant su šiomis
grandinėmis. Uždėjimo patarimai
F
Jei jums prireikė uždėti grandines kelyje,


sustabdykite automobilį lygioje vietoje,
šalikelėje.
F
Užspauskite stovėjimo stabdį ir

, jei
reikia, padėkite po ratais atramas, kad
automobilis nepradėtų slysti.
F
Uždėkite sniego grandines laikydamiesi


jų gamintojo pateiktos instrukcijos.
F
Lėtai pajudėkite ir trumpai pavažiuokite,


neviršydami 50 km/h greičio.
F
Sustabdykite automobilį ir patikrinkite, ar


sniego grandinės yra tinkamai įtemptos.
Labai patartina pasitreniruoti uždėti
grandines ant lygaus ir sauso
paviršiaus, prieš išvykstant į kelionę. Venkite važiuoti neapsnigtu keliu, kad
nepažeistumėte automobilio padangų,
taip pat ir kelio dangos. Jei jūsų automobilis
turi aliuminio lydinio ratus, pasirūpinkite, kad
jokia grandinės vieta arba jos tvirtinimas
nesiliestų prie ratlankio.n audokite tik tokias grandines, kokios tiksliai
tinka jūsų automobilio ratams:
Originalių padangų matmenys Maksimalus
grandies dydis
215/70
R1512
mm
225/75
R1516
mm
215/75
R1616
mm
225/75
R1616
mm
Norėdami gauti daugiau informacijos apie
sniego grandines kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
6
PAPILDOMA ĮRANGA
Įranga

138
Jumper_lt_Chap07_Verifications_ed01-2016
totAL & Citroën
stiprinanti galią ir mažinanti degalų
sąnaudas partnerystė
stiprinanti galią naujovė
Daugiau kaip 40 metų firmos TOTAL tyrimo ir
plėtros padaliniai kuria CITROËN automobiliams
tepalus, atitinkančius CITROËN automobilių
moderniausias technines naujoves, - ir
lenktynėse, ir kasdienėmis važiavimo sąlygomis.
Jie jums garantuoja galimybę pasiekti didžiausią
variklio galią ir jo ilgaamžiškumą.
o

ptimali jūsų variklio apsauga
Savojo C
itroën automobilio
techninei priežiūrai naudodami
alyvas TOTAL jūs prisidėsite prie
variklio ilgaamžiškumo ir jo galios
stiprinimo, ir saugosite aplinką.
Priežiūra su "totAL"

139
Jumper_lt_Chap07_Verifications_ed01-2016
iš vidaus
Variklio gaubtas turi būti atidaromas automobiliui
stovint ir esant atidarytoms vairuotojo durims.
Patraukite į save rankenėlę, esančią
priekinio skydo šone.
iš išorės
Paspauskite aukštyn rankenėlę, esančią virš
radiatoriaus grotelių ir pakelkite variklio gaubtą.
Prieš uždarydami gaubtą grąžinkite ramstį į
jo vietą.
Nuleiskite gaubtą ir pabaigoje paleiskite jį.
Patikrinkite, ar gerai užsidarė.
VariKLio GaUBTo aT idarY mas
Neatidarykite gaubto pučiant stipriam
vėjui.
Esant įkaitusiam varikliui atsargiai imkite
variklio gaubto atramos mentelę (galite
nudegti).
Prieš bet kokį įsikišimą į variklio skyrių
būtinai išjunkite uždegimo kontaktą
raktu, kad nekiltų pavojus susižeisti, jei
variklis automatiškai užsivestų START būdu
su sistema "Stop & Start".
VariKLio GaUBTo U ždarY mas
Gaubto ramstis
Atkabinkite gaubto ramstį, pakelkite jį ir
įstatykite į pirmąjį arba antrąjį rantą.
Kadangi variklio skyriuje yra daug
elektros įrangos, rekomenduojama
apsaugoti jį nuo gausaus vandens patekimo
(lietaus, plovimo ir pan.).
7
Variklio skyrius
TIKRINIMAI

140
Jumper_lt_Chap07_Verifications_ed01-2016
1. Stiklų ir žibintų plautuvo bakelis.
2.
V
airo stiprintuvo skysčio bakelis.
3.

Aušinimo skysčio bakelis.
4.


Stabdžių ir sankabos skysčio bakelis.
5.


Dyzelino filtras.
6.


Saugiklių blokelis.
7.


Oro filtras.
8.


Rankinis alyvos matuoklis.
9.


V
ariklio alyvos papildymo anga.
dYzELinio Vari KL io s KY ri U s
akumuliatoriaus jungtys:
+
Pliusinis metalinis gnybtas.
-
Minusinis metalinis gnybtas (korpusas).
Norėdami sužinoti etiketėse esančių


įspėjimų reikšmes skaitykite skyrelį
"Skubi pagalba - Etikečių žodynėlis".
Variklio skyrius

141
Jumper_lt_Chap07_Verifications_ed01-2016
naudotos medžiagos
Venkite ilgalaikio naudotos alyvos ir skysčių
kontakto su oda.
Dauguma šių skysčių yra nuodingi ir
kenksmingi sveikatai, taip pat keliantys
koroziją.
Neišpilkite alyvos ir kitų naudotų skysčių į
kanalizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam skirtus
rezervuarus CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
LYGiai
Siekiant išsaugoti variklio ir taršą
mažinančios įrangos ilgaamžiškumą, naudoti
variklio alyvos priedus draudžiama.
Jei jums prireikia nuimti ir uždėti
variklio apdailos skydelį, tai darykite
atsargiai, kad nepažeistumėte tvirtinimo
jungčių. Rankinis matuoklis
Dvi alyvos lygio žymės ant
matuoklio:
Papildymas
Prieš pripildami alyvos ištraukite rankinį
matuoklį.
Paimkite alyvos pripylimo piltuvėlį iš įrankių
dėžutės.
Atsukite karterio kamštį.
Įkiškite piltuvėlį į karterio pripylimo angą.
Pripilkite alyvos.
Išimkite piltuvėlį iš karterio angos.
Vėl užsukite karterio kamštį.
Vėl įdėkite į vietą rankinį matuoklį.
A
= maksimalus.
Jei pripylėte virš šios ribos,
kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą
remonto dirbtuvę.
B = minimalus.
n
iekada neleiskite, kad
lygis būtų žemiau šios ribos.
Kontrolinės lemputės
Šios procedūros yra įprasta geros jūsų
automobilio veikimo būklės priežiūra.
Apie reikalavimus galite sužinoti CITROËN
tinklo atstovybėje arba gamintojo techninės
priežiūros plane, kuris yra jūsų automobilio
techninių dokumentų rinkinyje.
tikrinimas pagal kontrolines lemputes


yra aprašytas skyriuje "Pasirengimas
važiuoti - Vairavimo pultas".
Variklio alyvos lygis
Nuolat tikrinkite variklio alyvos lygį ir
papildykite jį tarp dviejų keitimų (didžiausios
sąnaudos - 0,5 litro/1000 km). Lygis
tikrinamas rankiniu matuokliu automobliui
stovint lygioje vietoje, varikliui esant šaltam.
7
tiKriniMAi
Lygiai ir tikrinimai

142
Jumper_lt_Chap07_Verifications_ed01-2016

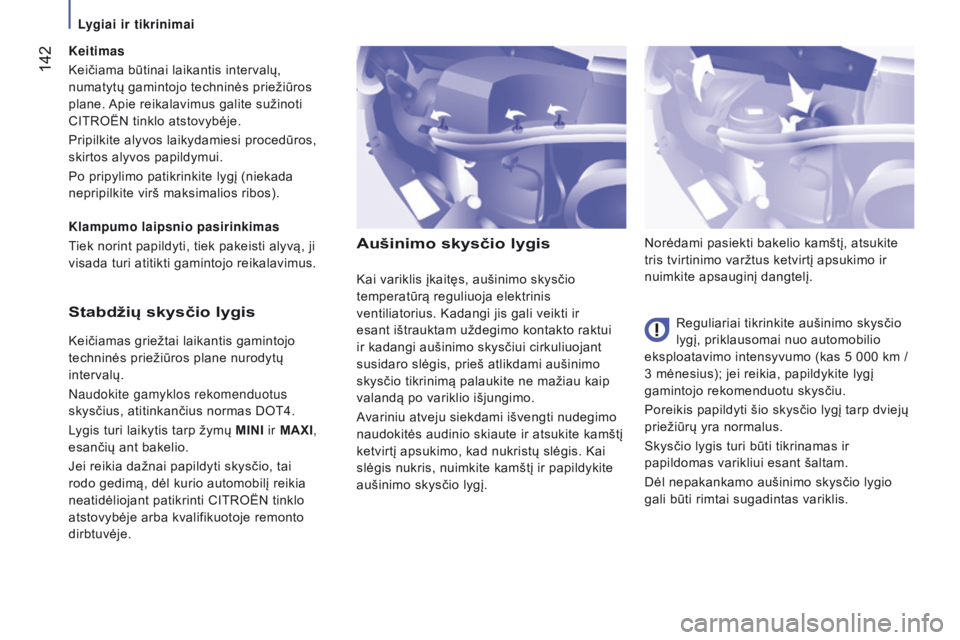

aušinimo skysčio lygis
Reguliariai tikrinkite aušinimo skysčio
lygį, priklausomai nuo automobilio
eksploatavimo intensyvumo (kas 5 000
km /
3 mėnesius); jei reikia, papildykite lygį
gamintojo rekomenduotu skysčiu.
Poreikis papildyti šio skysčio lygį tarp dviejų
priežiūrų yra normalus.
Skysčio lygis turi būti tikrinamas ir
papildomas varikliui esant šaltam.
Dėl nepakankamo aušinimo skysčio lygio
gali būti rimtai sugadintas variklis. Norėdami pasiekti bakelio kamštį, atsukite
tris tvirtinimo varžtus ketvirtį apsukimo ir
nuimkite apsauginį dangtelį.
Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis
ventiliatorius. Kadangi jis gali veikti ir
esant ištrauktam uždegimo kontakto raktui
ir kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
naudokitės audinio skiaute ir atsukite kamštį
ketvirtį apsukimo, kad nukristų slėgis. Kai
slėgis nukris, nuimkite kamštį ir papildykite
aušinimo skysčio lygį.stabdžių skysčio lygis
Keičiamas griežtai laikantis gamintojo
techninės priežiūros plane nurodytų
intervalų.
n

audokite gamyklos rekomenduotus
skysčius, atitinkančius normas DOT4.
Lygis turi laikytis tarp žymų
mini ir ma X i ,
esančių ant bakelio.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje. Klampumo laipsnio pasirinkimas
Tiek norint papildyti, tiek pakeisti alyvą, ji
visada turi atitikti gamintojo reikalavimus. Keitimas
Keičiama būtinai laikantis intervalų,
numatytų gamintojo techninės priežiūros
plane. Apie reikalavimus galite sužinoti
CITROËN tinklo atstovybėje.
Pripilkite alyvos laikydamiesi procedūros,
skirtos alyvos papildymui.
Po pripylimo patikrinkite lygį (niekada
nepripilkite virš maksimalios ribos).
Lygiai ir tikrinimai
