Page 129 of 174
127
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
F Eleve a tampa B, com uma chave de
parafusos protegida por um pano.
F
D
esaparafuse a porca de fixação C até a
cabeça da porca tocar na guarnição. F
R etire os grampos que suportam o
pára-choques, através de uma chave de
parafusos.
F
E
leve com cuidado o pára-choques.
Para substituir uma lâmpada com defeito,
deverá desmontar o bloco óptico previamente.
Para desmontar o bloco óptico:
F
A
bra o capot.
F
P
rima a lingueta A para libertar o conector.
Acesso às lâmpadas
8
Em caso de avaria
Page 130 of 174
128
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
F Desaparafuse a porca de fixação D,
mantendo o pára-choques afastado.
F
D
esaparafuse a porca de fixação E .F
P uxe o bloco óptico para si e liberte a
lingueta F para a retirar completamente.
Em caso de avaria
Page 131 of 174
129
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Substituição das luzes de
posição (mínimos)
F Rode o porta-lâmpadas para a esquerda e retire-o.
F
R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
estrada (máximos)
F Rode o porta-lâmpadas para a esquerda e retire-o.
F
R
etire a lâmpada carregando na lingueta.
F
S
ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
mudança de direcção
F Rode o porta-lâmpadas para a esquerda e retire-o.
F
P
uxe a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
As lâmpadas de cor âmbar devem
ser substituídas por lâmpadas de
características e cor idênticas.
8
Em caso de avaria
Page 132 of 174
130
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016

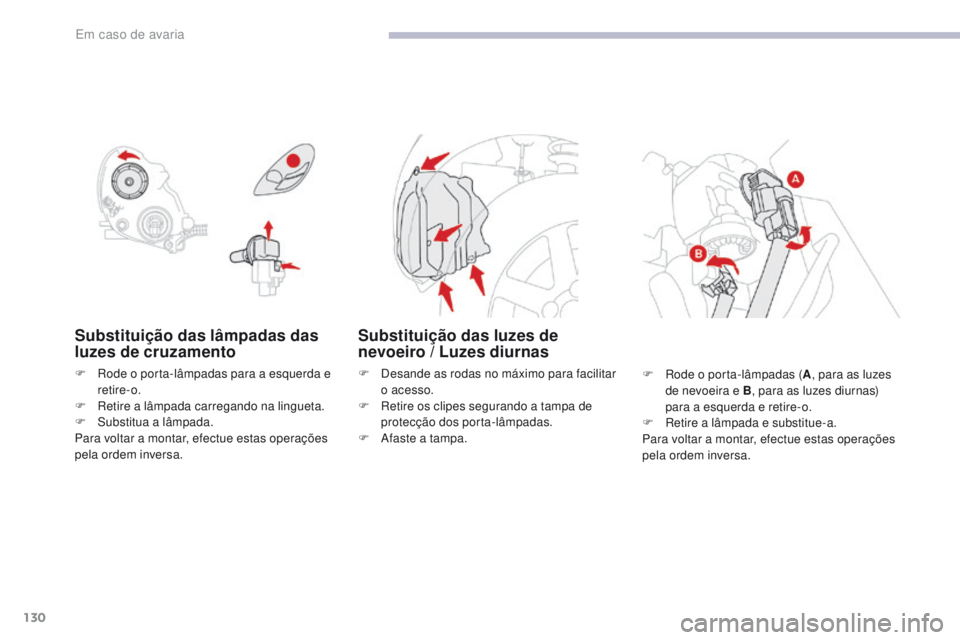

Substituição das lâmpadas das
luzes de cruzamento
F Rode o porta-lâmpadas para a esquerda e retire-o.
F
R
etire a lâmpada carregando na lingueta.
F
S
ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
nevoeiro / Luzes diurnas
F Desande as rodas no máximo para facilitar o acesso.
F
R
etire os clipes segurando a tampa de
protecção dos porta-lâmpadas.
F
A
faste a tampa. F
R ode o porta-lâmpadas (A, para as luzes
de nevoeira e B, para as luzes diurnas)
para a esquerda e retire-o.
F
R
etire a lâmpada e substitue-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Em caso de avaria
Page 133 of 174

131
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
1. Luzes de travagem/luzes de posição (21 W / 15 W ou díodos).
2.
L
uzes de mudança de direcção
(W Y21W - 21
W).
3.
L
uzes de marcha-atrás (W21W - 21 W).
Luzes traseiras
As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
Substituição das luzes laterais
de mudança de direcção
integradas (WY5W - 5W)
F Puxe as luzes laterais de mudança de
direcção para trás para as desencaixar.
F
R
ode o porta-lâmpadas para a esquerda e
retire-o.
F
R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Acesso às lâmpadas
F Retire os dois parafusos.
F L iberte o bloco de luzes, puxando-o para si.
8
Em caso de avaria
Page 134 of 174
132
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Substituição das luzes de
mudança de direcção
Susbstituição das luzes
stop / luzes de posição
(mínimos) (Díodes)
Qualquer intevenção nas luzes de díodes deve
ser efectuada pela rede CITROËN ou por uma
oficina qualificada.
Substituição das luzes de
marcha-atrás
Substuição das luzes stop / luzes
de posição (mínimos) (21
W / 15
W)
F Rode o porta-lâmpadas para a esquerda e
retire-o.
F
R
etite a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F
R ode o porta-lâmpadas para a esquerda e
retire-o.
F
P
uxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F
R ode o porta-lâmpadas para a esquerda e
retire-o.
F
P
uxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Em caso de avaria
Page 135 of 174
133
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Substituição de luzes de
nevoeiro (W21W - 21W)
F Retire a protecção.
F R ode o porta-lâmpadas para a esquerda e
retire-o.
F
R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição da terceira luz de
travagem (W5W - 5W)
F Retire os dois parafusos.
F R etire o porta-lâmpadas.
F
R
etire a lâmpada e substitua-a.
Para montar, efectue estas operações pela
ordem inversa.
Substituição das luzes da chapa
de matrícula (W5W - 5W)
F Empurre a protecção para o interior.
F R ode o porta-lâmpada e retire-o.
F
R
etire a lâmpadas e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa.
8
Em caso de avaria
Page 136 of 174

134
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo (lado esquerdo).
Para aceder:
F
D
esencaixe a tampa e retire-a
completamente, puxando para si,
F
R
etire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
V
erifique que o contactor se encontra na
posição " LOCK".
F
I
dentifique o fusível com defeito
observando o estado do respectivo
filamento.
Substituir um fusível
Bom Mau
F
Ut
ilize a pinça especial para extrair o
fusível do respectivo compartimento.
F
S
ubstitua sempre o fusível com defeito por
um novo com intensidade equivalente.
F
V
erifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de cima e as tabelas que
se seguem. A CITROËN declina qualqer
responsabilidade por custos associados
à reparação do veículo ou problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as indicações, em particular
quando o consumo do conjunto de
dispositivos suplementares ligados
ultrapassar os 10 miliamperes. O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Em caso de avaria
