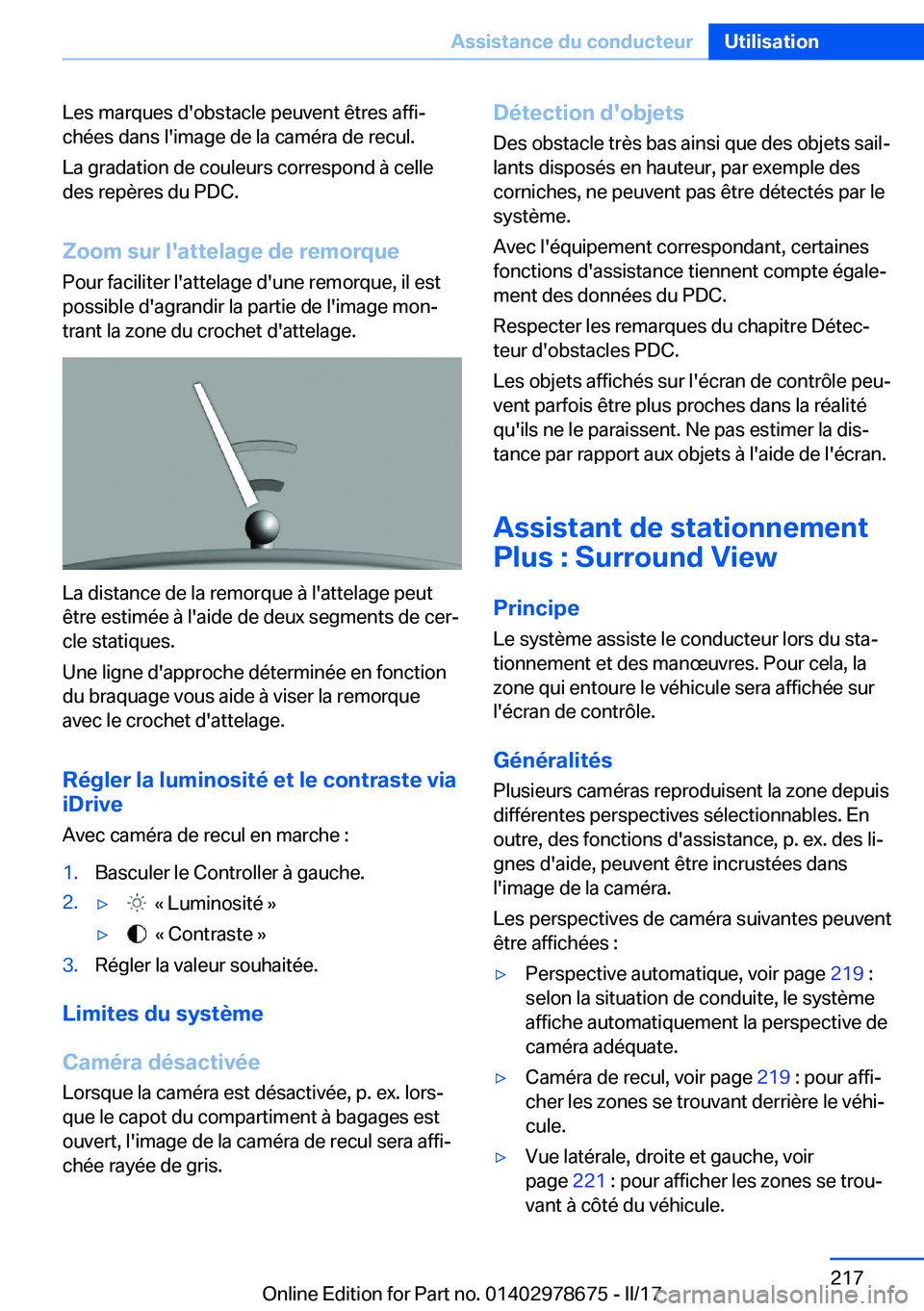

Les marques d'obstacle peuvent êtres affijchées dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle
des repères du PDC.
Zoom
sur
l'attelage
de
remorque Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image monj
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cerj
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
Régler
la
luminosité
et
le
contraste
via
iDrive
Avec caméra de recul en marche :
1.Basculer le Controller à gauche.2.'y k Luminosité {'y k Contraste {3.Régler la valeur souhaitée.
Limites
du
système
Caméra
désactivée
Lorsque la caméra est désactivée, p. ex. lorsj
que le capot du compartiment à bagages est
ouvert, l'image de la caméra de recul sera affij
chée rayée de gris.
Détection
d'objets
Des obstacle très bas ainsi que des objets sailj
lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Avec l'équipement correspondant, certaines fonctions d'assistance tiennent compte égalej
ment des données du PDC.
Respecter les remarques du chapitre Détecj
teur d'obstacles PDC.
Les objets affichés sur l'écran de contrôle peuj
vent parfois être plus proches dans la réalité qu'ils ne le paraissent. Ne pas estimer la disjtance par rapport aux objets à l'aide de l'écran.
Assistant
de
stationnement
Plus
:
Surround
View
Principe Le système assiste le conducteur lors du stajtionnement et des man

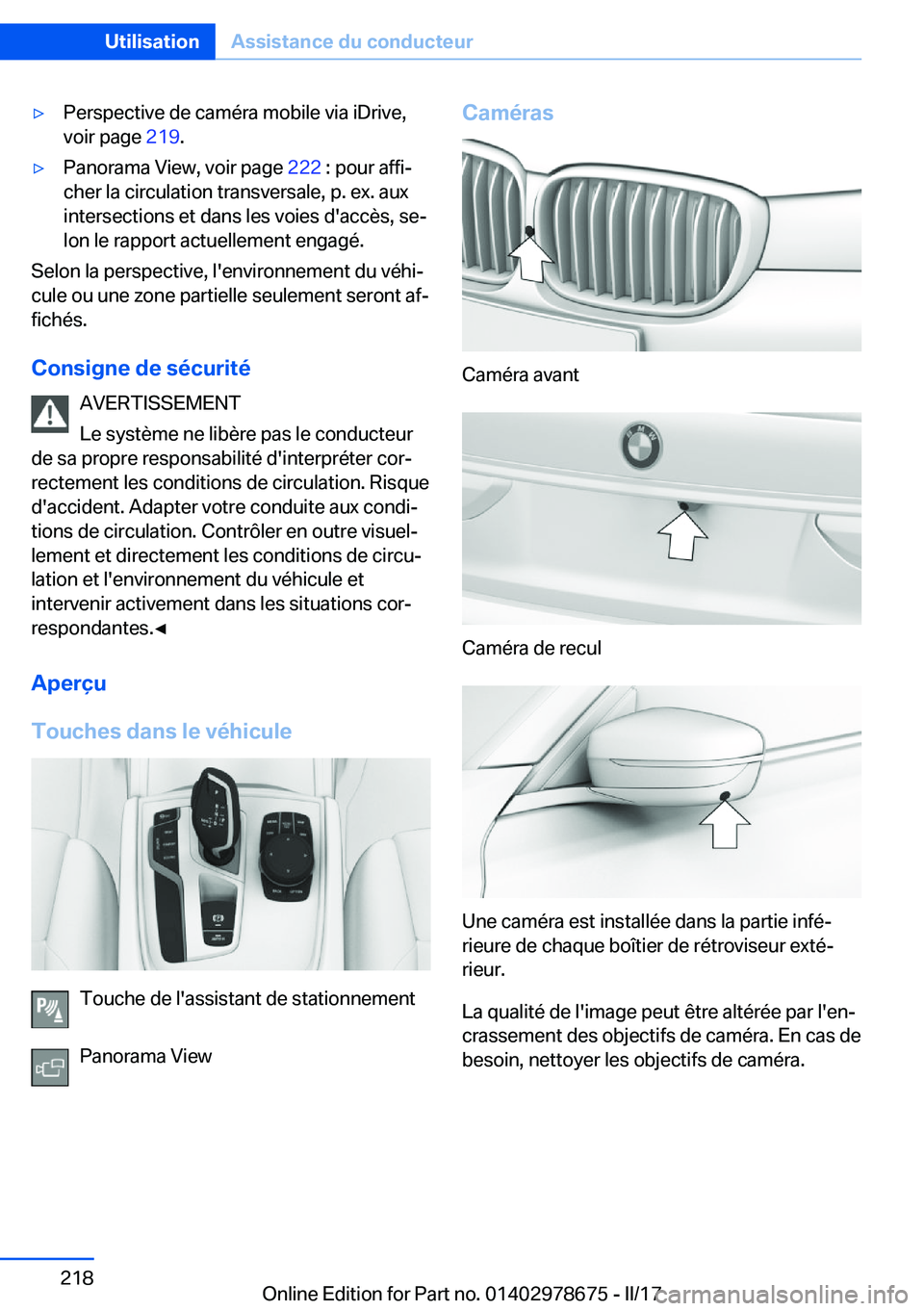

'yPerspective de caméra mobile via iDrive,
voir page 219.'yPanorama View, voir page 222 : pour affij
cher la circulation transversale, p. ex. aux
intersections et dans les voies d'accès, sej
lon le rapport actuellement engagé.
Selon la perspective, l'environnement du véhij
cule ou une zone partielle seulement seront afj
fichés.
Consigne
de
sécurité AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter corj rectement les conditions de circulation. Risqued'accident. Adapter votre conduite aux condij
tions de circulation. Contrôler en outre visuelj
lement et directement les conditions de circuj
lation et l'environnement du véhicule et intervenir activement dans les situations corj
respondantes.'

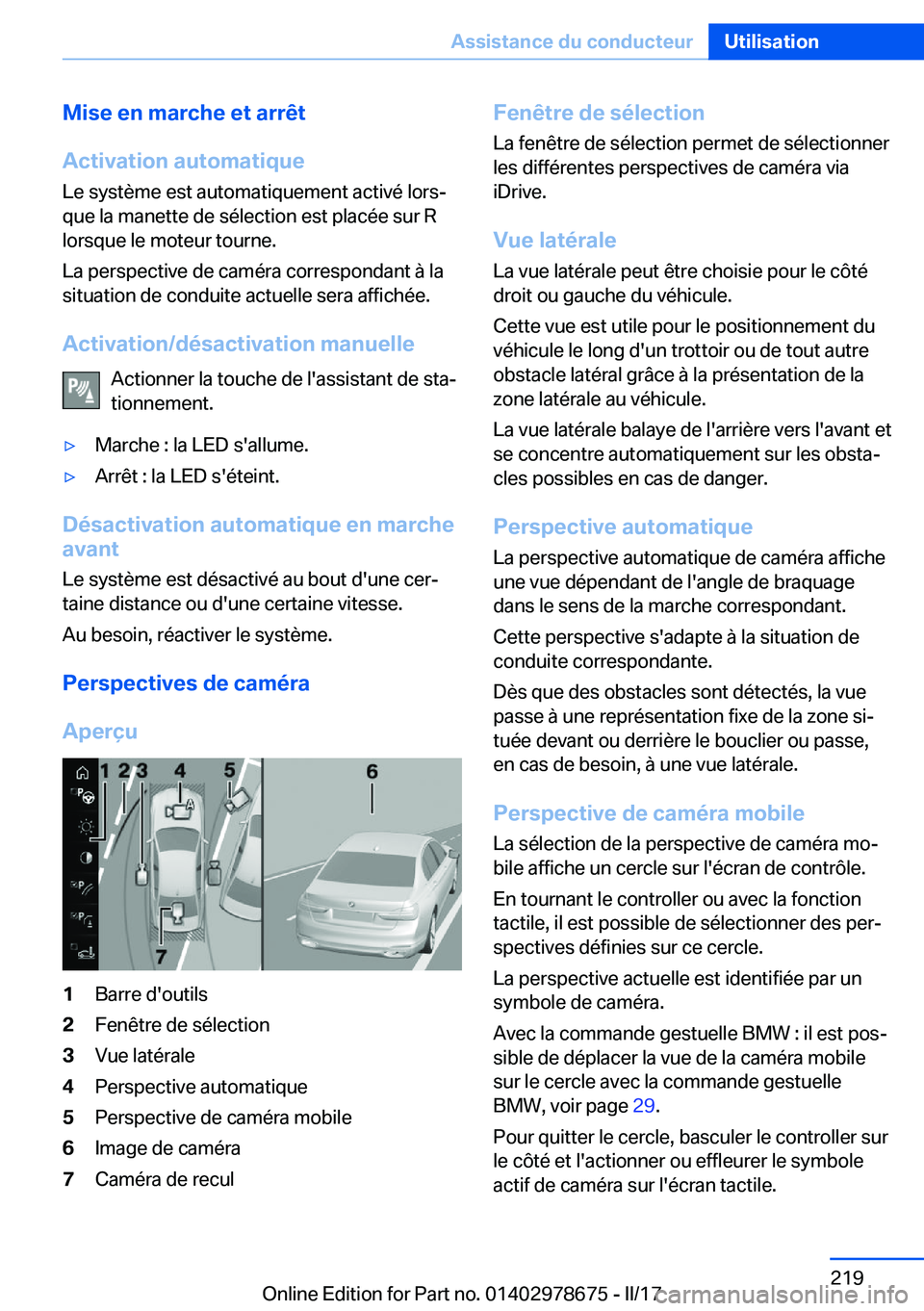

Mise
en
marche
et
arrêt
Activation
automatique Le système est automatiquement activé lorsjque la manette de sélection est placée sur R
lorsque le moteur tourne.
La perspective de caméra correspondant à la situation de conduite actuelle sera affichée.
Activation/désactivation
manuelle Actionner la touche de l'assistant de stajtionnement.'yMarche : la LED s'allume.'yArrêt : la LED s'éteint.
Désactivation
automatique
en
marche
avant
Le système est désactivé au bout d'une cerjtaine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Perspectives
de
caméra
Aperçu
1Barre d'outils2Fenêtre de sélection3Vue latérale4Perspective automatique5Perspective de caméra mobile6Image de caméra7Caméra de reculFenêtre
de
sélection
La fenêtre de sélection permet de sélectionner
les différentes perspectives de caméra via iDrive.
Vue
latéraleLa vue latérale peut être choisie pour le côté
droit ou gauche du véhicule.
Cette vue est utile pour le positionnement du
véhicule le long d'un trottoir ou de tout autre obstacle latéral grâce à la présentation de lazone latérale au véhicule.
La vue latérale balaye de l'arrière vers l'avant et se concentre automatiquement sur les obstajcles possibles en cas de danger.
Perspective
automatique
La perspective automatique de caméra affiche une vue dépendant de l'angle de braquagedans le sens de la marche correspondant.
Cette perspective s'adapte à la situation de
conduite correspondante.
Dès que des obstacles sont détectés, la vue
passe à une représentation fixe de la zone sij tuée devant ou derrière le bouclier ou passe,
en cas de besoin, à une vue latérale.
Perspective
de
caméra
mobile
La sélection de la perspective de caméra moj bile affiche un cercle sur l'écran de contrôle.
En tournant le controller ou avec la fonction
tactile, il est possible de sélectionner des perj
spectives définies sur ce cercle.
La perspective actuelle est identifiée par un symbole de caméra.
Avec la commande gestuelle BMW : il est posj
sible de déplacer la vue de la caméra mobile
sur le cercle avec la commande gestuelle
BMW, voir page 29.
Pour quitter le cercle, basculer le controller sur le côté et l'actionner ou effleurer le symbole
actif de caméra sur l'écran tactile.Seite 219Assistance
du
conducteurUtilisation219
Online Edition for Part no. 01402978675 - II/17

Caméra
de
recul

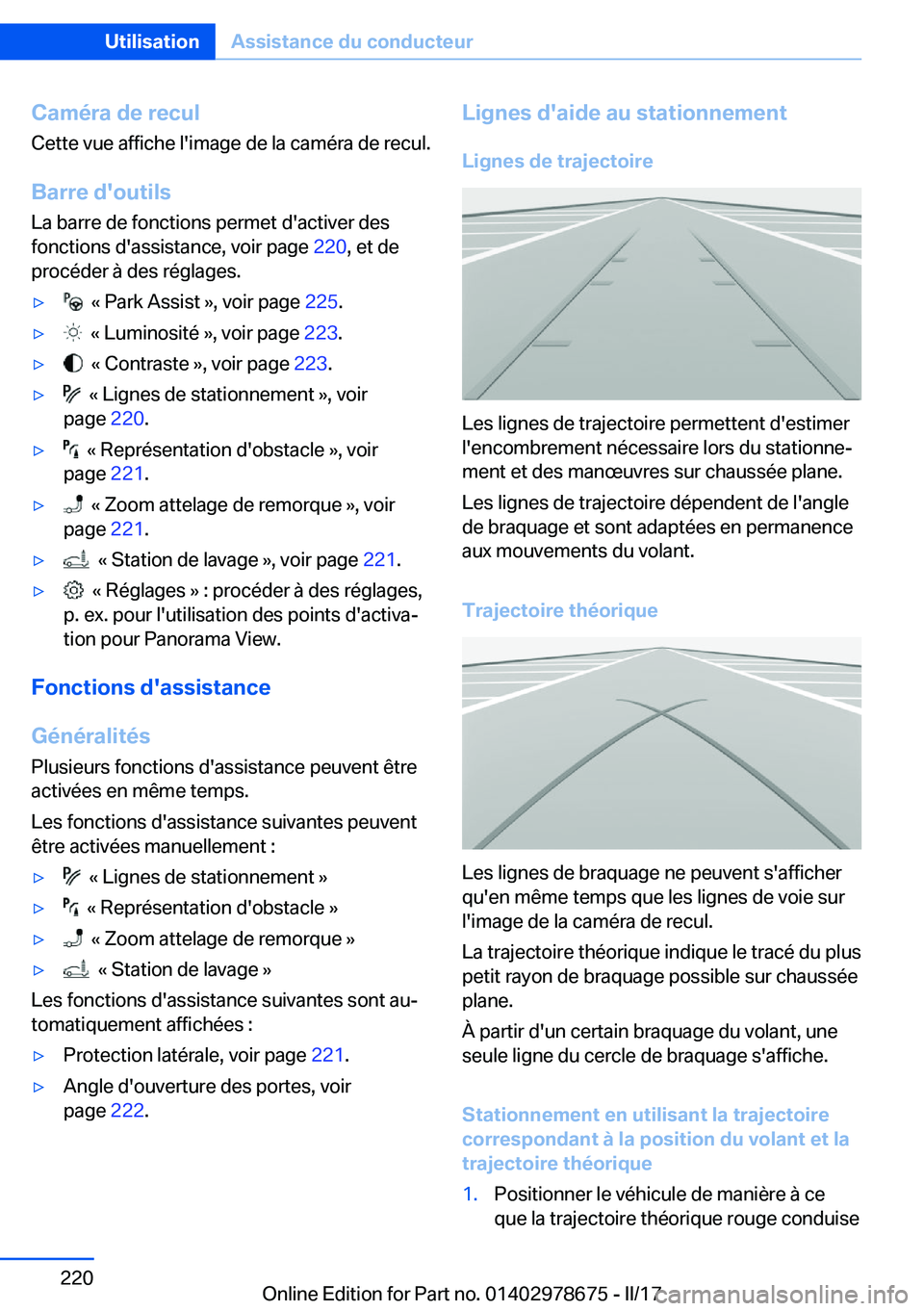

Cette vue affiche l'image de la caméra de recul.
Barre
d'outilsLa barre de fonctions permet d'activer desfonctions d'assistance, voir page 220, et de
procéder à des réglages.'y k Park Assist {, voir page 225.'y k Luminosité {, voir page 223.'y k Contraste {, voir page 223.'y k Lignes de stationnement {, voir
page 220.'y k Représentation d'obstacle {, voir
page 221.'y k Zoom attelage de remorque {, voir
page 221.'y k Station de lavage {, voir page 221.'y k Réglages { : procéder à des réglages,
p. ex. pour l'utilisation des points d'activaj
tion pour Panorama View.
Fonctions
d'assistance
Généralités
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
Les fonctions d'assistance suivantes peuvent
être activées manuellement :
'y k Lignes de stationnement {'y k Représentation d'obstacle {'y k Zoom attelage de remorque {'y k Station de lavage {
Les fonctions d'assistance suivantes sont auj
tomatiquement affichées :
'yProtection latérale, voir page 221.'yAngle d'ouverture des portes, voir
page 222.Lignes
d'aide
au
stationnement
Lignes
de
trajectoire
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationnej
ment et des man

dans la zone délimitée de l'emplacement

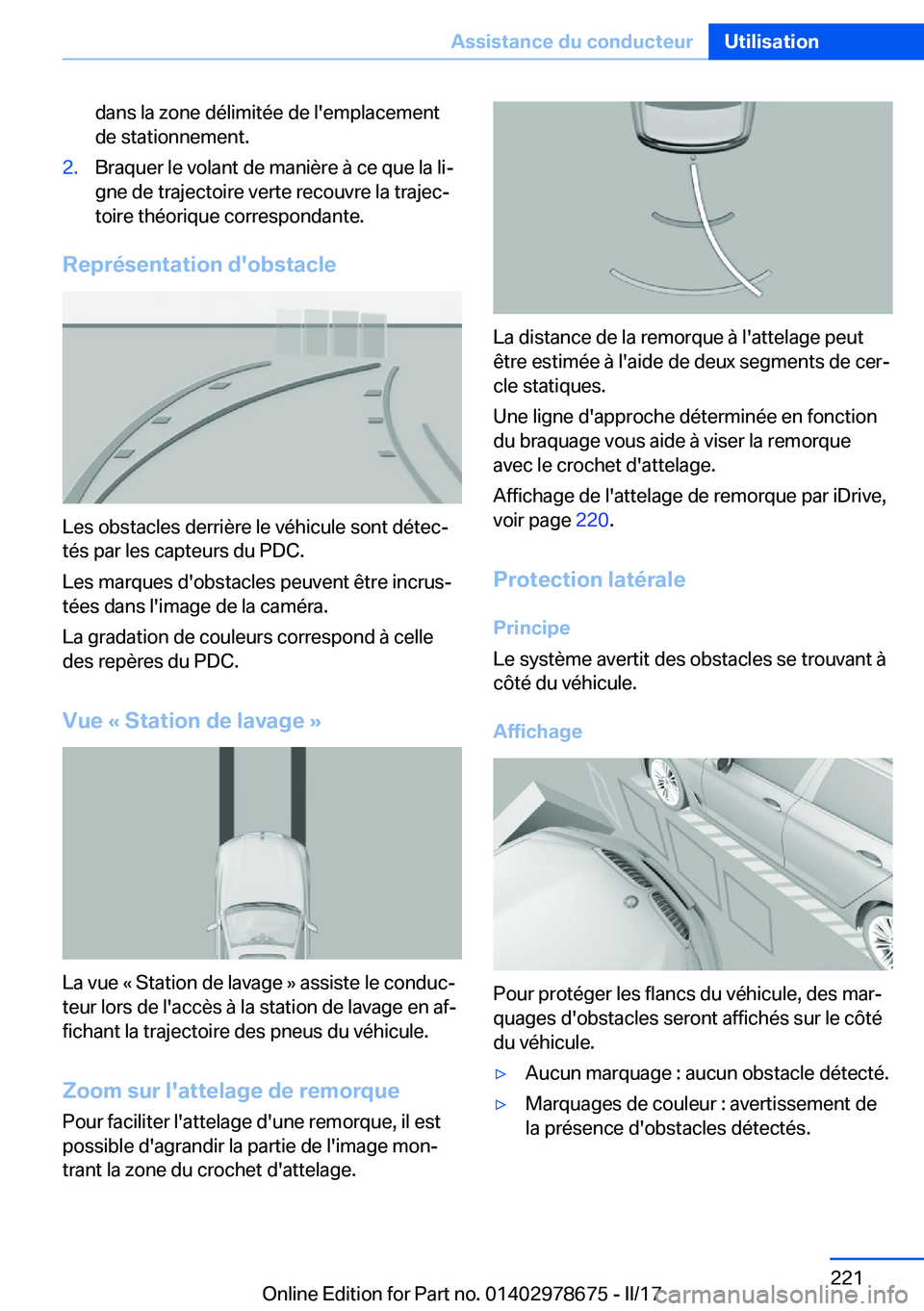

de stationnement.2.Braquer le volant de manière à ce que la lij
gne de trajectoire verte recouvre la trajecj toire théorique correspondante.
Représentation
d'obstacle
Les obstacles derrière le véhicule sont détecj
tés par les capteurs du PDC.
Les marques d'obstacles peuvent être incrusj
tées dans l'image de la caméra.
La gradation de couleurs correspond à celle
des repères du PDC.
Vue
k
Station
de
lavage
{
La vue k Station de lavage { assiste le conducj teur lors de l'accès à la station de lavage en afj
fichant la trajectoire des pneus du véhicule.
Zoom
sur
l'attelage
de
remorque
Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image monj
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cerj
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
Affichage de l'attelage de remorque par iDrive, voir page 220.
Protection
latérale
Principe
Le système avertit des obstacles se trouvant à
côté du véhicule.
Affichage
Pour protéger les flancs du véhicule, des marj quages d'obstacles seront affichés sur le côté
du véhicule.
'yAucun marquage : aucun obstacle détecté.'yMarquages de couleur : avertissement de
la présence d'obstacles détectés.Seite 221Assistance
du
conducteurUtilisation221
Online Edition for Part no. 01402978675 - II/17

Limites
de
la
protection
latérale
Le système n'indique que les obstacles immoj biles qui ont été détectés auparavant par les
capteurs lorsque le véhicule est passé devant.
Le système ne reconnaît pas si un obstacle se
déplace après sa détection. C'est pour cela
que, en cas d'immobilisation, les marquages
ne sont plus représentés dans l'affichage au
bout d'un certain temps. La zone à côté du véj
hicule doit être de nouveau examinée par le
système.
Angle
d'ouverture
des
portes
Principe
Le cas échéant, le système affiche des obstaj
cles fixes qui limitent l'angle d'ouverture des
portes.
Le système n'avertit pas le conducteur de l'apj
proche d'autres usagers de la route.
Boîte de vitesses automatique : l'angle maxij mum d'ouverture des portes s'affiche lorsquela manette de sélection est sur la position P.
Boîte de vitesses manuelle : lorsque le véhicule
est arrêté, l'angle maximum d'ouverture des
portes s'affiche peu de temps après.
Dès que le véhicule se déplace, les lignes
d'aide au stationnement s'affichent à la place
des angles d'ouverture.
Limites
de
la
représentation
Pour des raisons techniques, l'environnement du véhicule s'affiche en étant déformé.
Même si les symboles représentant l'angle
d'ouverture des portes sur l'écran de contrôle,
ne sont pas superposés sur d'autres objets,
respecter les points suivants lorsque le véhij
cule doit être garé à côté d'autres objets :
En raison de la perspective, les objets en hauj
teur ou qui dépassent peuvent parfois être
plus proches dans la réalité qu'ils ne le paraisj
sent sur l'écran de contrôle.
Panorama
View
Principe
Le système permet, en cas d'accès ou d'interj sections à visibilité réduite, de visualiser au
préalable la circulation transversale.
Généralités
Des usagers de la route dissimulés par des obstacles latéraux ne sont reconnus depuis lesiège du conducteur que très tard. Pour améjliorer la visibilité, des caméras placées à l'avantet à l'arrière surveillent la circulation sur les côjtés.
Les lignes jaunes affichées à l'écran représenj
tent l'extrémité avant et arrière du véhicule.
L'image de la caméra est fortement déformée dans certaines zones et ne convient de ce fait
pas pour l'estimation de distances.
Affichage
sur
l'écran
de
contr

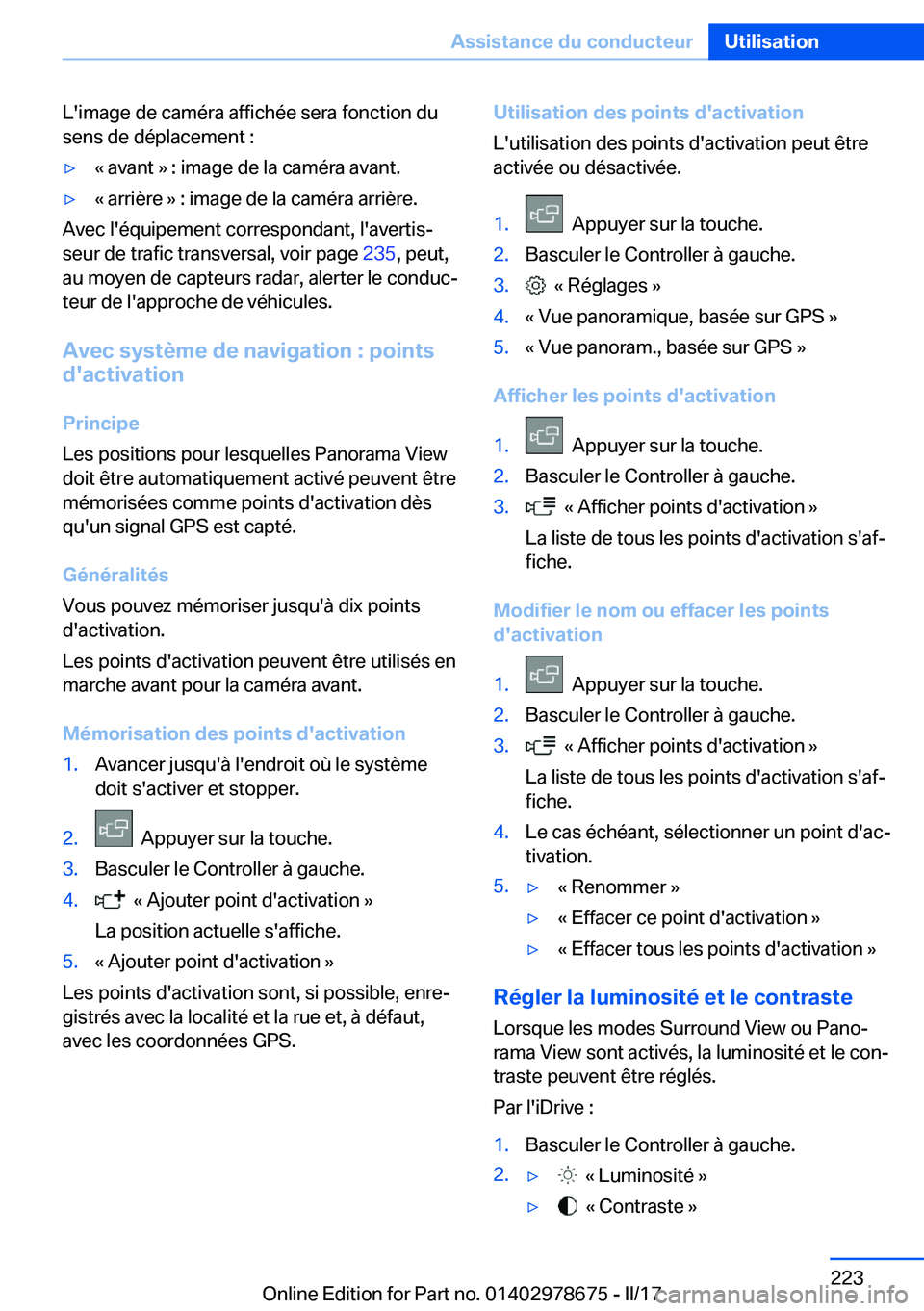

L'image de caméra affichée sera fonction dusens de déplacement :'yk avant { : image de la caméra avant.'yk arrière { : image de la caméra arrière.
Avec l'équipement correspondant, l'avertisj
seur de trafic transversal, voir page 235, peut,
au moyen de capteurs radar, alerter le conducj teur de l'approche de véhicules.
Avec
système
de
navigation
:
points
d'activation
Principe
Les positions pour lesquelles Panorama View doit être automatiquement activé peuvent être mémorisées comme points d'activation dèsqu'un signal GPS est capté.
Généralités
Vous pouvez mémoriser jusqu'à dix points d'activation.
Les points d'activation peuvent être utilisés en marche avant pour la caméra avant.
Mémorisation
des
points
d'activation
1.Avancer jusqu'à l'endroit où le système doit s'activer et stopper.2. Appuyer sur la touche.3.Basculer le Controller à gauche.4. k Ajouter point d'activation {
La position actuelle s'affiche.5.k Ajouter point d'activation {
Les points d'activation sont, si possible, enrej
gistrés avec la localité et la rue et, à défaut,
avec les coordonnées GPS.
Utilisation
des
points
d'activation
L'utilisation des points d'activation peut être activée ou désactivée.1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Réglages {4.k Vue panoramique, basée sur GPS {5.k Vue panoram., basée sur GPS {
Afficher
les
points
d'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.
Modifier
le
nom
ou
effacer
les
pointsd'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.4.Le cas échéant, sélectionner un point d'acjtivation.5.'yk Renommer {'yk Effacer ce point d'activation {'yk Effacer tous les points d'activation {
Régler
la
luminosité
et
le
contraste
Lorsque les modes Surround View ou Panojrama View sont activés, la luminosité et le conjtraste peuvent être réglés.
Par l'iDrive :
1.Basculer le Controller à gauche.2.'y k Luminosité {'y k Contraste {Seite 223Assistance
du
conducteurUtilisation223
Online Edition for Part no. 01402978675 - II/17

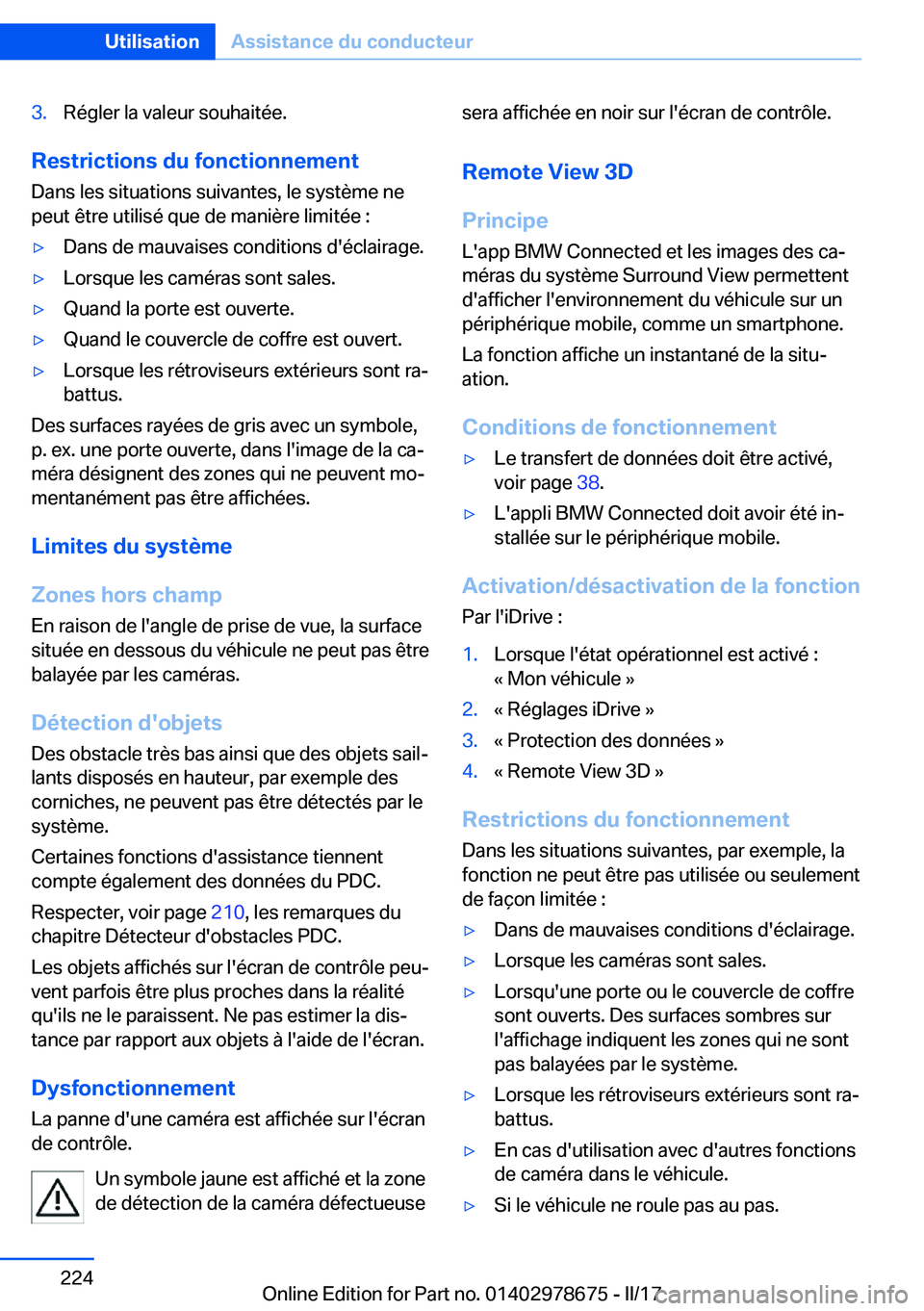

3.Régler la valeur souhaitée.
Restrictions
du
fonctionnement
Dans les situations suivantes, le système ne
peut être utilisé que de manière limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yQuand la porte est ouverte.'yQuand le couvercle de coffre est ouvert.'yLorsque les rétroviseurs extérieurs sont raj battus.
Des surfaces rayées de gris avec un symbole,
p. ex. une porte ouverte, dans l'image de la caj méra désignent des zones qui ne peuvent moj
mentanément pas être affichées.
Limites
du
système
Zones
hors
champ
En raison de l'angle de prise de vue, la surface située en dessous du véhicule ne peut pas être
balayée par les caméras.
Détection
d'objets
Des obstacle très bas ainsi que des objets sailj lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Certaines fonctions d'assistance tiennent compte également des données du PDC.
Respecter, voir page 210, les remarques du
chapitre Détecteur d'obstacles PDC.
Les objets affichés sur l'écran de contrôle peuj
vent parfois être plus proches dans la réalité
qu'ils ne le paraissent. Ne pas estimer la disj
tance par rapport aux objets à l'aide de l'écran.
DysfonctionnementLa panne d'une caméra est affichée sur l'écran
de contrôle.
Un symbole jaune est affiché et la zone
de détection de la caméra défectueuse
sera affichée en noir sur l'écran de contrôle.
Remote
View
3D
Principe L'app BMW Connected et les images des caj
méras du système Surround View permettent d'afficher l'environnement du véhicule sur unpériphérique mobile, comme un smartphone.
La fonction affiche un instantané de la situj
ation.
Conditions
de
fonctionnement'yLe transfert de données doit être activé, voir page 38.'yL'appli BMW Connected doit avoir été inj
stallée sur le périphérique mobile.
Activation/désactivation
de
la
fonction
Par l'iDrive :
1.Lorsque l'état opérationnel est activé :
k Mon véhicule {2.k Réglages iDrive {3.k Protection des données {4.k Remote View 3D {
Restrictions
du
fonctionnement
Dans les situations suivantes, par exemple, la
fonction ne peut être pas utilisée ou seulement
de façon limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yLorsqu'une porte ou le couvercle de coffre sont ouverts. Des surfaces sombres sur
l'affichage indiquent les zones qui ne sont
pas balayées par le système.'yLorsque les rétroviseurs extérieurs sont raj battus.'yEn cas d'utilisation avec d'autres fonctionsde caméra dans le véhicule.'ySi le véhicule ne roule pas au pas.Seite 224UtilisationAssistance
du
conducteur224
Online Edition for Part no. 01402978675 - II/17
